"File: Trace B"
Der Trace B wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:YSOurce
DISPlay:SWEep<n2>:B:YSOurce
Y-Source
Grafiksystem FFT Graph
Hiermit wird gewählt, welche Messergebnisse aus der Analyzer-Messfunktion FFT
oder Post-FFT als TRACE A oder als TRACE B graphisch dargestellt werden sollen.

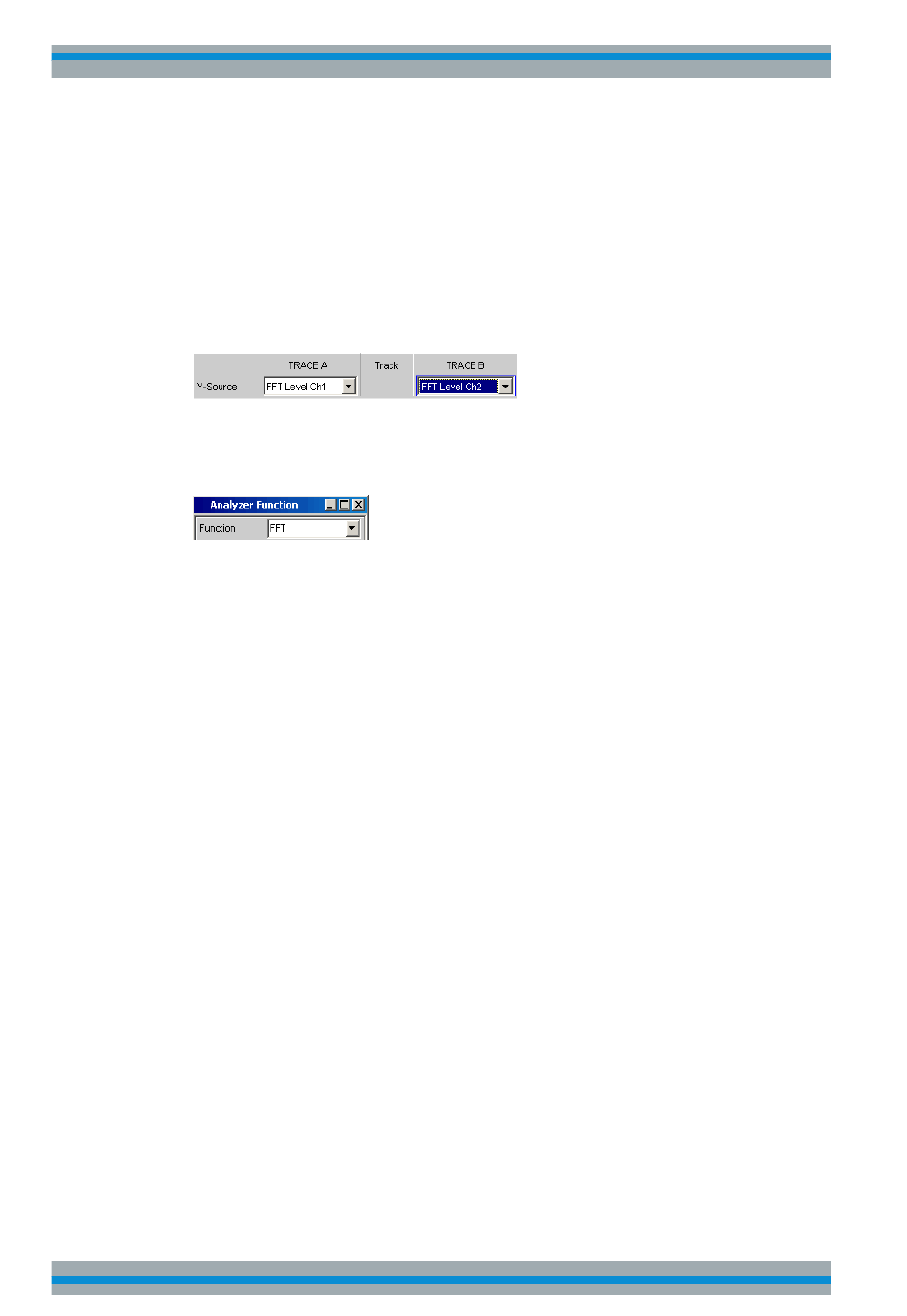

Auszug aus dem Analyzer Function Panel:
Weitere Informationen im Zusammenhang mit Y-Source (siehe
wertreihen",
auf Seite 620).
"Off"
Es wird kein Trace dargestellt, oder ein vorhandener Trace wird
gelöscht.
"FFT Level
Der Pegelverlauf über der Frequenz von
Chx, FFT
●
Kanal 1 oder
Level"
●
Kanal 2 oder
●
bei einem Multi-Kanal-Instrument der unter der folgenden Einstell-
zeile Channel angegebenen Kanalnummer
der Analyzer-Messfunktion FFT oder Post-FFT wird als Trace A oder
Trace B über einer Frequenz X-Achse dargestellt.
"FFT Phase
Die FFT-Phase ist der aus der Berechnung der komplexen FFT
Chx, FFT
gewonnene Phasenverlauf über der Frequenz von
Phase"
●
Kanal 1 oder
●
Kanal 2 oder
●
bei einem Multi-Kanal-Instrument der unter der folgenden Einstell-
zeile Channel angegebenen Kanalnummer
der Analyzer-Messfunktion FFT oder Post-FFT, der als Trace A oder
Trace B über einer Frequenz X-Achse dargestellt wird.
