R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

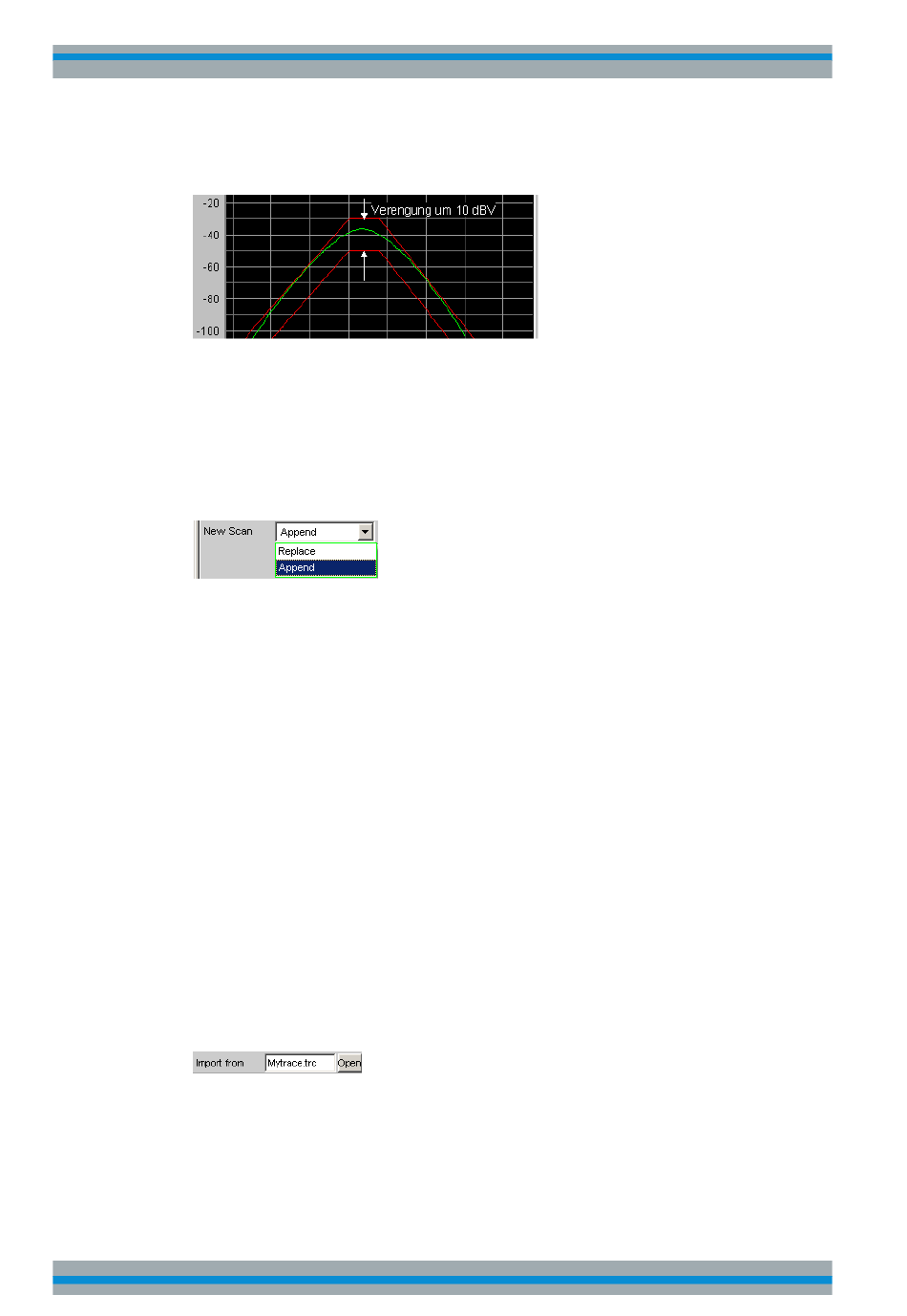

Nach der symmetrischen Verschiebung haben beide Kurven nur noch einen Abstand
von 20 dBV.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMShift:SYMMetrical
DISPlay:SWEep<n2>:B:LIMShift:SYMMetrical
New scan
Diese Einstellzeile erscheint nur für Grafiksysteme, die Multiscans (Scan = Multi)
zulassen und ist somit nur für die Grafiksysteme Sweep Graph 1...4 verfügbar.
Verfügbar in den Grafik-Subsystemen
Sweep
"Replace" bestimmt, ob ein Scan in dem aktuellen Trace ausgetauscht wird.
"Append" bestimmt, ob ein Scan an den aktuellen Trace angehängt wird.
Dabei ist es unerheblich, ob der Scan aus einer Messung oder mittels Trace-Datei aus
der nachfolgenden Einstellzeile "Import from" gewonnen wird.
Details hierzu (siehe
Kapitel 5.49,
"Replace"
Reparaturmode.
Der ausgewählte Scan (NEXT SCAN oder Auswahl der Scannummer
in der grafischen Darstellung) wird mit dem Scan aus einer Messung
oder der Trace-Datei der nachfolgenden Einstellzeile "Import from"
ersetzt.
"Append"
Die Scans aus einer Messung oder der Trace-Datei der nachfolgen-
den Einstellzeile "Import from" werden an den aktuellen Trace ange-
fügt.
Import from
Diese Einstellzeile erscheint nur für Grafiksysteme, die Multiscans (Scan = Multi)
zulassen und ist somit nur für die Grafik-Systeme Sweep Graph 1 ... 4 verfügbar.
Verfügbar in den Grafik-Subsystemen
Sweep
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
auf Seite 808
auf Seite 808
"Messwertreihen",
auf Seite 620).
Gerätefunktionen
560
