R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"2, 4, 5"
Bei der Einstellung Spacing = Lin:
Unterteilung der Hauptgitternetzlinien einer linear unterteilten X-
Achse in 2, 4 oder 5 Abschnitte.
Wird hier z.B. der Wert 2 angegeben, so wird der Bereich zwischen
zwei Hauptgitternetzlinien in 2 Abschnitte aufgeteilt, d.h., es erscheint
zwischen den Hauptgitternetzlinien jeweils eine Hilfsgitternetzlinie.
Beim Verkleinern des Grafikfensters entfallen diese Hilfsgitternetzli-
nien nicht!

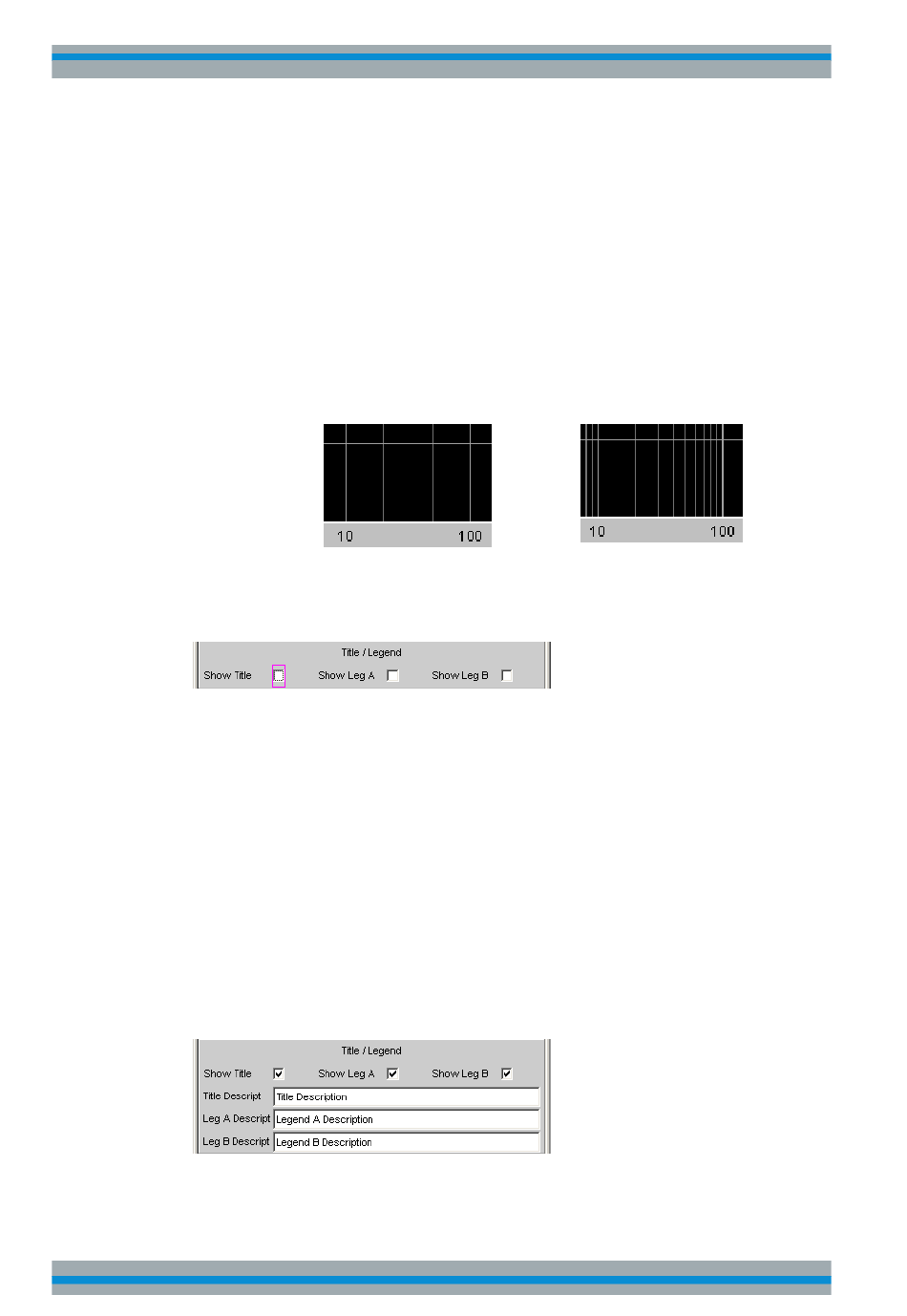

"Coarse, Fine"
Bei der Einstellung Spacing = Log:
Grobe oder feine Unterteilung der Hauptgitternetzlinien einer loga-
rithmisch unterteilten X-Achse durch Hilfsgitternetzlinien.
Coarse: Nur die Hilfsgitternetzlinien 2
und 5
Show Title Show Leg A , Show Leg B
Erlaubt oder sperrt die Anzeige von frei eingebbaren Texten in den grafischen Darstel-
lungen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
"aktiviert"
Erlaubt die Anzeige von frei eingebbaren Texten in den grafischen
Darstellungen.
"deaktiviert"
Sperrt die Anzeige von frei eingebbaren Texten in den grafischen
Darstellungen.
Fernsteuerbefehl:
DISPlay:SWEep<n2>:TITLe:SHOW
DISPlay:SWEep<n2>:A:LEGend:SHOW
DISPlay:SWEep<n2>:B:LEGend:SHOW
Title Descript, Leg A Descript, Leg B Descript
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Fine: Alle Hilfsgitternetzlinien
auf Seite 815
auf Seite 806
auf Seite 806
Gerätefunktionen
570
