R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Utilities
●
Diagnostic Panel
Öffnet ein Panel zur Eingabe von Service-Einstellungen
●
Config Panel
Öffnet ein Panel zur Eingabe von geräteübergreifenden Einstellungen wie z.B.
IEC-Bus-Adresse, das Aussehen der File-Select-Box oder ob die Menüzeile oder
die Tool Bar permanent am Bildschirm erscheinen sollen.
●
Comments Panel
Erlaubt die Eingabe eines Kommentars für das aktuelle Setup. Dieser Kommentar
wird im Setup gespeichert und nach erneutem Laden wieder angezeigt. Es stehen
zur Eingabe einige Stilmittel zur Verfügung, die über die rechte Maustaste gewählt
werden können.
Remote-control command:
auf Seite 862
SYSTem:SINFo
●

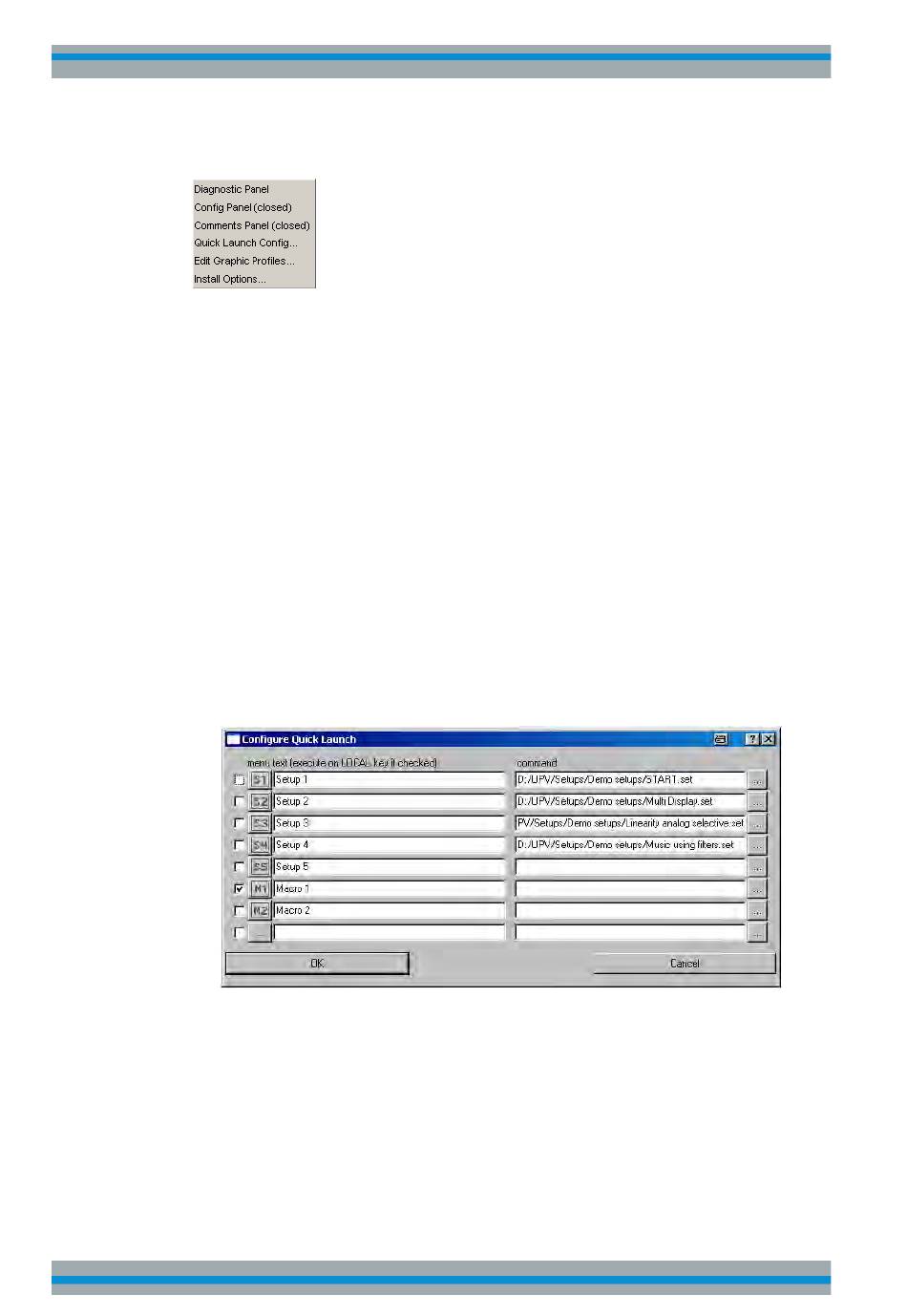

Quick Launch Config ...
Der Anwender kann in der Werkzeugleiste bis zu 8 Icons definieren, die bei Maus-
klick wahlweise Setups laden oder Makros ausführen, siehe hierzu
"Einstellungen in der
Die Festlegung dieser Funktionen werden im Fenster "Quick Launch Config..." vor-
genommen.
Wird eine Tick-Box am linken Rand aktiviert, dann wird das entsprechende Setup
oder Makro mit Hilfe derTastenkombination CTRL+F11ausgeführt. Wurden meh-
rere Tick-Boxen aktiviert, werden die Einträge von oben nach unten abgearbeitet.
Für die danebenliegenden Button-Spalte können Icons nach Belieben des Anwen-
ders definiert werden. Hierzu können die im Lieferumfang enthaltenen Symbole
(S1 ... S8, bzw. M1 ... M8) verwendet werden, die im Verzeichnis
C:\UPV\Config\res zu finden sind.
Werkzeugleiste",
auf Seite 183.
Allice Messtechnik GmbH
Manuelle Bedienung
Einstellungen in der Menüleiste
Kapitel 4.10,
181
