R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
c) Mit dem Button "Single" aus der Toolbar (einfacher Pfeil) oder "Ctrl F6" oder
"Strg F6" der externen Tastatur wird der Sweep nur einmal gestartet, nach
Beendigung des Sweep-Durchlaufs meldet die Statuszeile "Sweep Termin-
ated".
6. Schritt: Darstellung der Messergebnisse – Grafikfenster
Die Ergebnisse einer Frequenzgangmessung werden üblicherweise grafisch dar-
gestellt, indem die gemessenen Ausgangsspannungswerte des Prüflings über der
Frequenz aufgetragen werden.
Hierzu sind folgende Einstellungen notwendig:
a) Um den Screen 1 nicht mit zu vielen Panels zu überlasten, wird in den Screen
5 gewechselt, um dort die grafische Darstellung darzustellen.

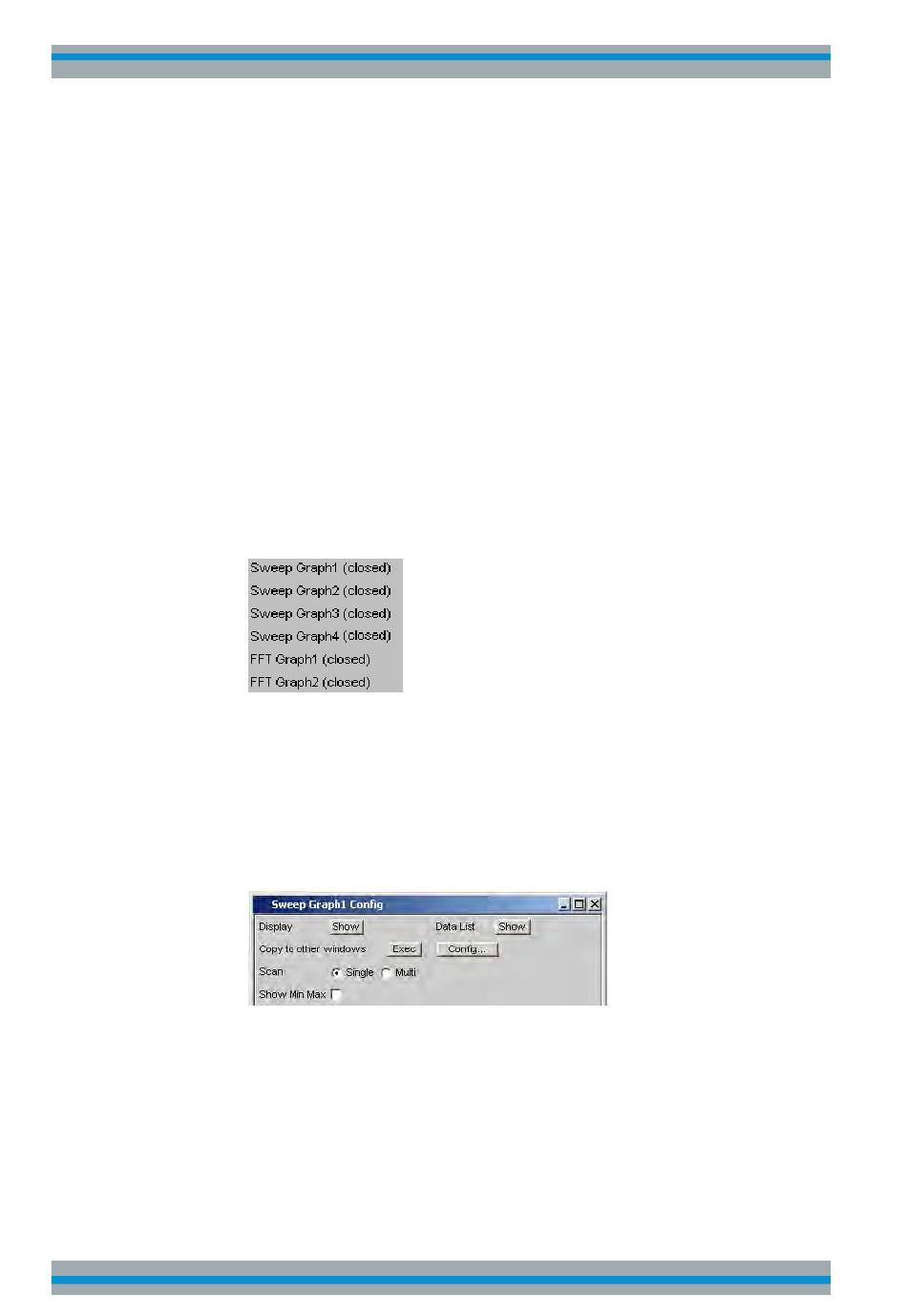

b) Menüleiste öffnen und aus der Auswahlliste unter dem Button "DispConfig" das
Panel "Sweep Graph 1 Config" wählen. Wie schon oben erläutert, wird in den
Konfigurationspanels festgelegt, wie die Messergebnisse präsentiert werden.
Für die unterschiedlichen Grafikfenster gibt es jeweils ein eigenes Konfigurati-
onspanel. Das hier benötigte Panel "Sweep Graph 1 Config" ist zweispaltig auf-
gebaut, aber der besseren Übersicht wegen wird hier nur Trace A gezeigt.
c) Mit dem Button "Show" in der Zeile "Display" kann das zugehörige Grafikfens-
ter geöffnet werden. Es erscheint im gleichen Screen, damit kann die Auswir-
kung der folgenden Einstellungen direkt beobachtet werden.
In jedem Grafikfenster können ein oder zwei Messkurven (Trace A bzw. Trace
B) über einer X-Achse aufgetragen werden. Jeder Trace kann dabei aus einer
Vielzahl von Einzeldurchgängen (Scans) bestehen. In diesem Beispiel soll
jeweils nur ein einzelner Messdurchgang dargestellt werden, daher wird die
Zeile "Scan" auf der Einstellung "Single" belassen.
Allice Messtechnik GmbH
Einführung in die Bedienung anhand von Beispielen
Getting Started
101
