R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

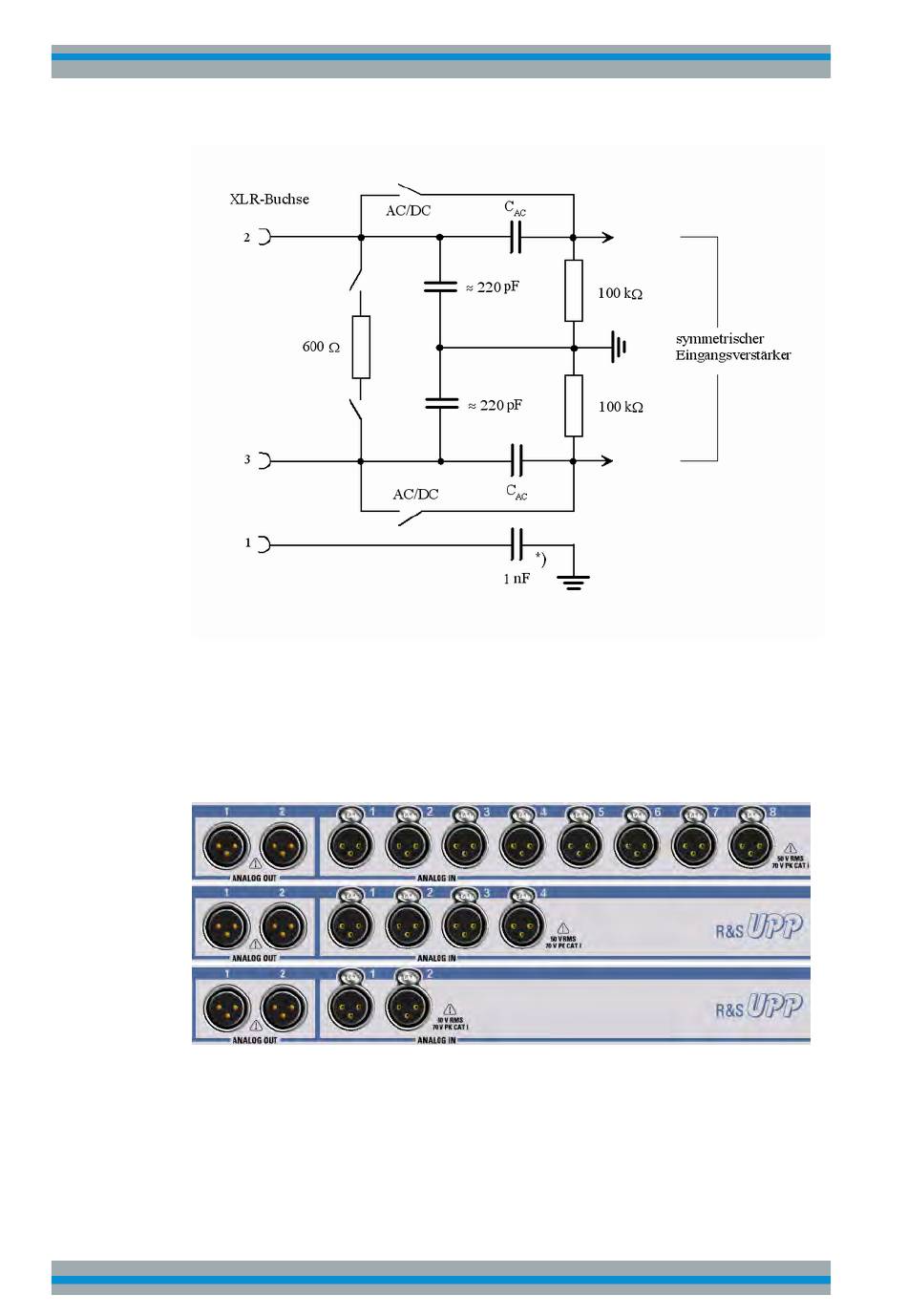

Bild 5-5: Symmetrischer Analyzer-Eingang
*): Bei Geräten mit Seriennummern kleiner 120100, 140100 und 180100 ist Pin 1 direkt
mit Masse verbunden!
Die acht Analyzer-Eingänge stehen an der Frontplatte des R&S UPP als XLR-Ein-
gangsbuchsen zur Verfügung.
Bild 5-6: UPP-Varianten von oben nach unten: R&S UPP800, R&S UPP400, R&S UPP200
Um die Analyzer-Eingänge auch unsymmetrisch speisen zu können, empfiehlt
sich die Verwendung des XLR/BNC-Adapters R&S UP-Z1M oder R&S UP-Z1MF.
Die interne Verschaltung dieses Adapters ist im folgenden Bild gezeigt.
Allice Messtechnik GmbH
Gerätefunktionen
Analogen Analyzer konfigurieren
316
