Bedienhandbuch 1411.1055.31 ─ 09

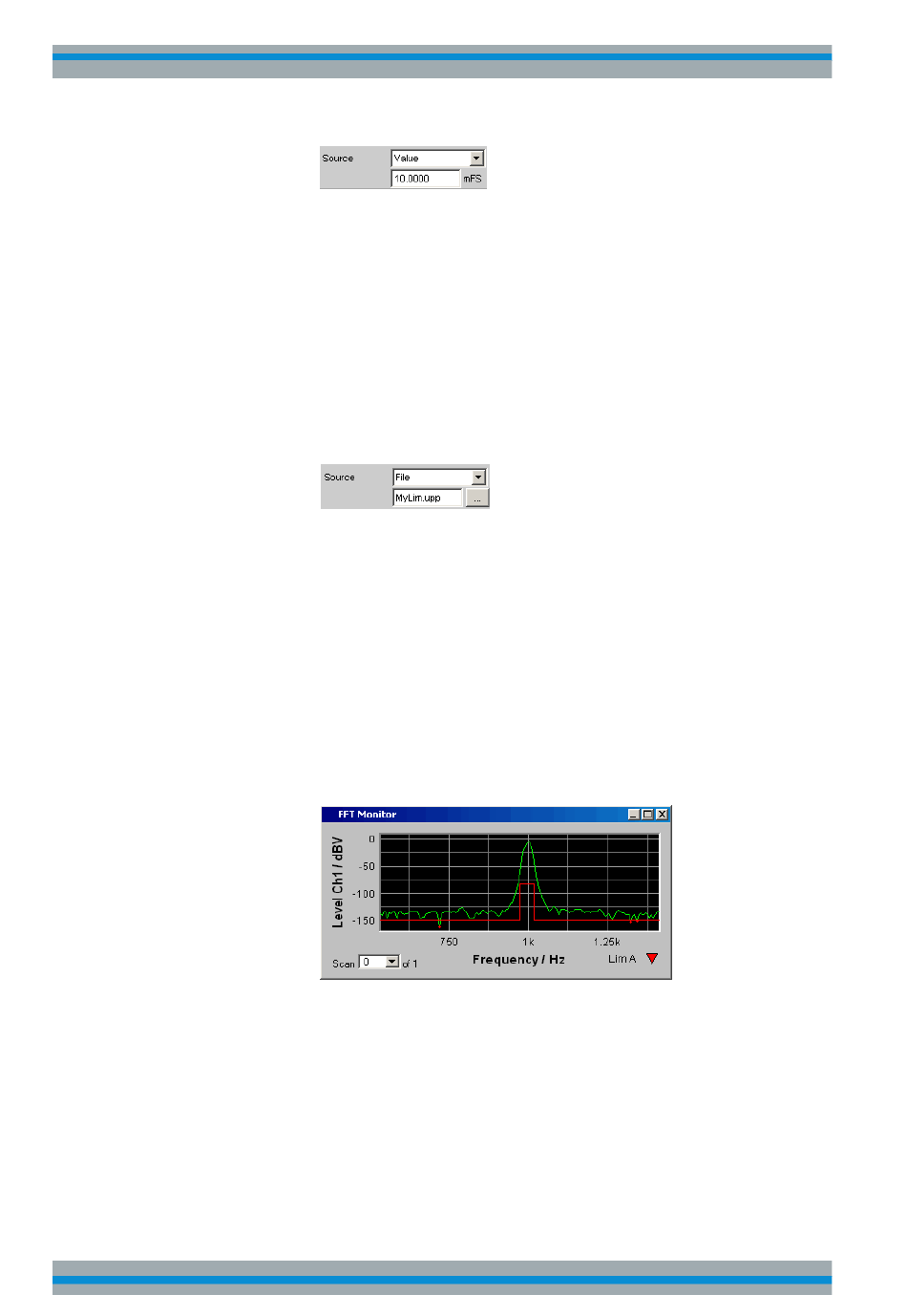

"Value"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Eingabe eines festen Grenzwertes zu der Einstellung
Source = Value.
Mit der nachfolgenden Einstellzeile wird ein für alle X-Werte konstan-
ter oberer Grenzwert in der Einheit eingegeben, die in der Einstell-
zeile Unit Funct Track gewählten wurde. Bei einer relativen Einheit
wird der zugehörige Referenzwert (einige Einstellzeilen oberhalb),
übernommen.
Alle Scans eines Traces (außer die Min/Max-Scans) werden gegen
diesen gemeinsamen festen Grenzwert verglichen und die Grenz-
wertverletzungen markiert.
"File"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
Die Grenzwertüberprüfung erfolgt anhand einer Limit-Datei.
Eingabe des Dateinamens der Limit-Datei erfolgt in der nachfolgen-
den Einstellzeile.
Diese Limit-Datei enthält in einem eigenständigen Format (siehe
Kapitel 5.52.4,
eine Grenzwertkurve.
Mit jedem neuen Scan werden die Einträge in der Limit-Datei auf die
X-Werte des Scans interpoliert.
Alle Scans eines Traces (außer die Min/Max-Scans) werden gegen
diese gemeinsame Grenzwertkurve verglichen und die Grenzwertver-
letzungen markiert.
"File Intern"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
File Intern wird angeboten und zwangsweise eingestellt, wenn unter
Y-Source = File: Trace A oder File: Trace B eingestellt ist und eine
Trace-Datei geladen ist, die zusätzlich zu den Daten-Scans einen
Limit-Scan enthält.
Die Limit Upper Kurve aus der Trace-Datei wird in der Grafik darge-
stellt und alle Scans werden gegen diese Grenzwertkurve verglichen
(außer die Min/Max-Scans).
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
"Grenzwert-Dateien",
auf Seite 639) Stützpunkte für
Gerätefunktionen
554
