R&S
UPP
5 Gerätefunktionen
5.1 Wahl des Generators

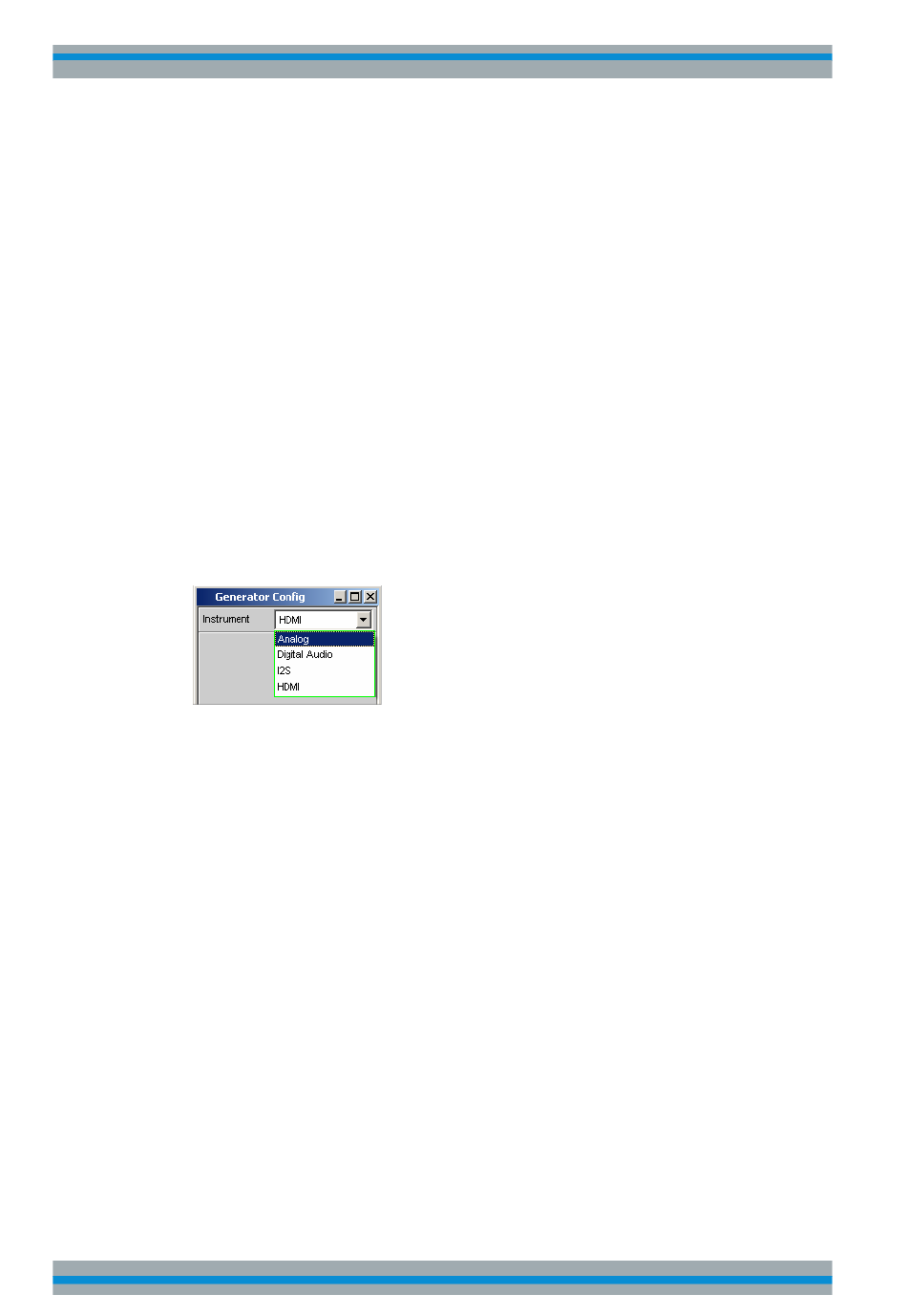

5.1.1 Generator Konfiguration Panel
Bedienhandbuch 1411.1055.31 ─ 09
Das Konfiguration-Panel ermöglicht die Einstellungen für den analogen und die digita-
len Generatoren.
Um den R&S UPP-Generator an die Messaufgabe anzupassen, empfiehlt es sich, als
erstes mit den Einstellungen im Generator-Config-Panel zu beginnen, weil die hier vor-
genommenen Einstellungen Einfluss auf die Möglichkeiten im Generator-Function-
Panel haben.
Instrument
Generator auswählen.
"Analog"
Analogen 2-Kanal-Generator auswählen.
Dem Benutzer steht ein Universalgenerator für nahezu beliebige Sig-
nalformen (bis max. 80 kHz) zur Verfügung.
Wenn die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) einge-
baut ist, stehen 8 Kanäle zur Verfügung, deren Signale mit der Gene-
ratorfunktion "Universal" für jeden Kanal individuell eingestellt werden
können.
"Digital Audio"
Digital Audio Generator auswählen.
Erzeugung von Audiodaten im AES/EBU- oder SPDIF-Format.
"I
2
S"
I
2
S Generator auswählen
Mit dem I
werden.
"HDMI"
HDMI Generator auswählen
Mit dem HDMI Generator können Video- und Audiodaten gemäß des
HDMI 1.4 Standards ausgegeben werden. Ferner wird die Generie-
rung der HDMI spezifischen Info Frames und Protokolldaten unter-
stützt.
Fernsteuerbefehl:
auf Seite 706
INSTrument<n1>
2
S Generator können Audiodaten im I
Allice Messtechnik GmbH
Gerätefunktionen
Wahl des Generators
2
S Format erzeugt
206
