5.10 Wahl des Analyzers
5.10.1 Analyzer Configuration Panel
Bedienhandbuch 1411.1055.31 ─ 09
Das Config-Panel ermöglicht die Einstellungen für den analogen und den digitalen
Analyzer.
Um den R&S UPP-Analyzer an die Messaufgabe anzupassen, empfiehlt es sich, als
erstes mit den Einstellungen im Analyzer-Config-Panel zu beginnen, weil die hier vor-
genommenen Einstellungen Einfluss auf die Möglichkeiten im Analyzer-Function-Panel
haben.
Zuerst ist die Auswahl zwischen den verschiedenen Analyzer-Instrumenten zu treffen.

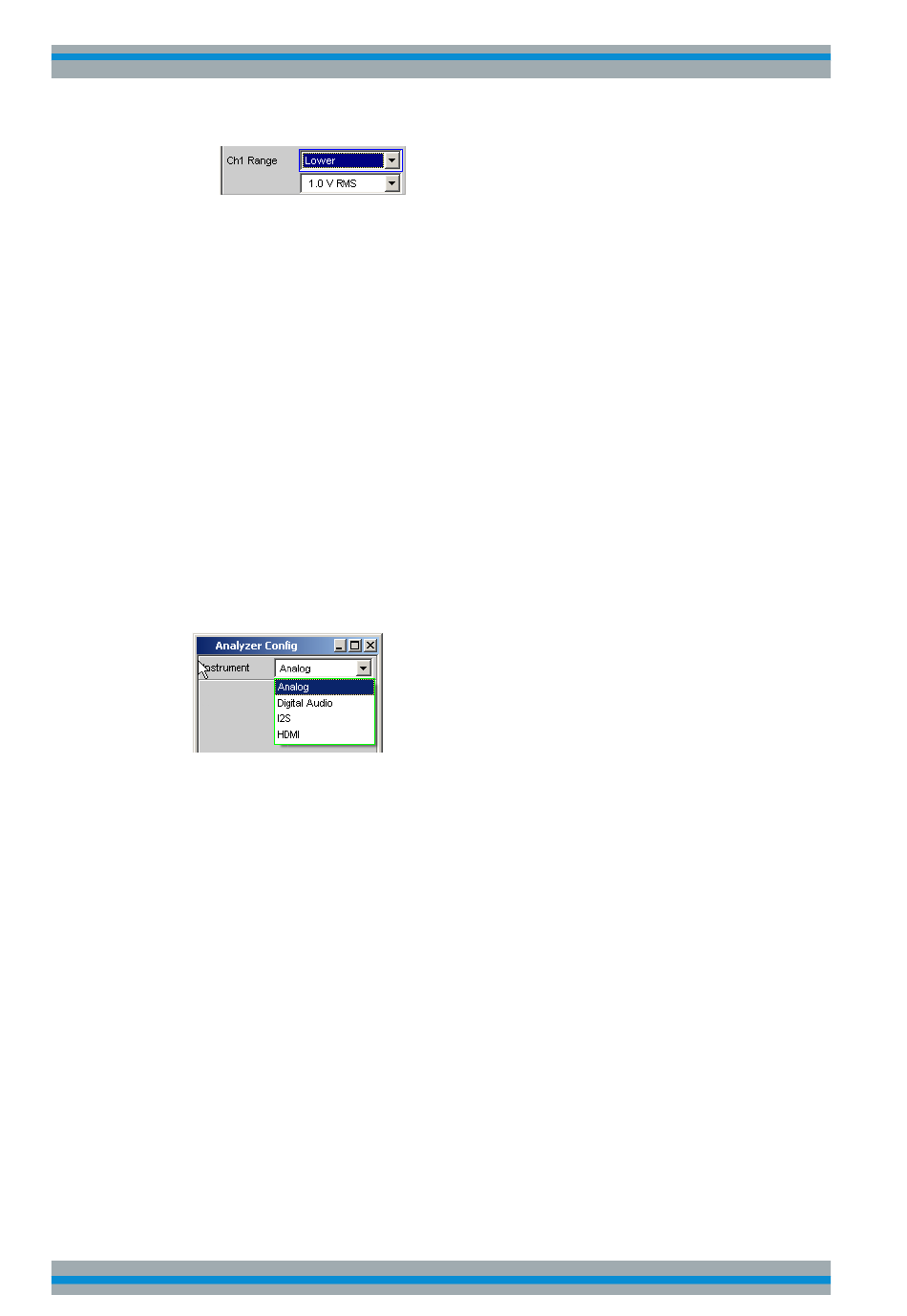

Instrument
Analyzer auswählen.
"Analog"
Es können bis zu 8 Kanäle mit verschiedenen Bandbreiten synchron
gemessen werden, siehe
rieren",
"Digital Audio"
Es können Audiodaten gemessen werden, siehe
Analyzer
2
"I
S Board"
Mit dem I
Format gemessen werden, siehe
rieren",
"HDMI"
Mit dem HDMI Analyzer können Audio- und Videodaten gemessen
werden, die gemäß der HDMI-Norm 1.4a spezifiziert sind, siehe
tel 5.14, "HDMI Analyzer
Fernsteuerbefehl:
auf Seite 739
INSTrument<n1>
Kapitel 5.11, "Analogen Analyzer konfigu-
auf Seite 315.
konfigurieren",
auf Seite 324.
2
S Audio Analyzer können Audiodaten (8 bis 32 bit) im I
auf Seite 329.
konfigurieren",
