R&S
UPP
3.3.4.5
3.3.4.6
3.3.5 Struktur der Panels und Anzeigefenster
Bedienhandbuch 1411.1055.31 ─ 09
Meldungen während der Bedienung
Bei der Betätigung des Buttons "Set to Reference" können Meldungen auftreten, die
auf Probleme hinweisen. So hat z.B. "Set to Reference" nur Wirkung, wenn die Y-
Achse der grafischen Darstellung auf die Einheit dBr gestellt ist. Ist dies nicht der Fall,
wird mit einer Info-Box darauf hingewiesen.

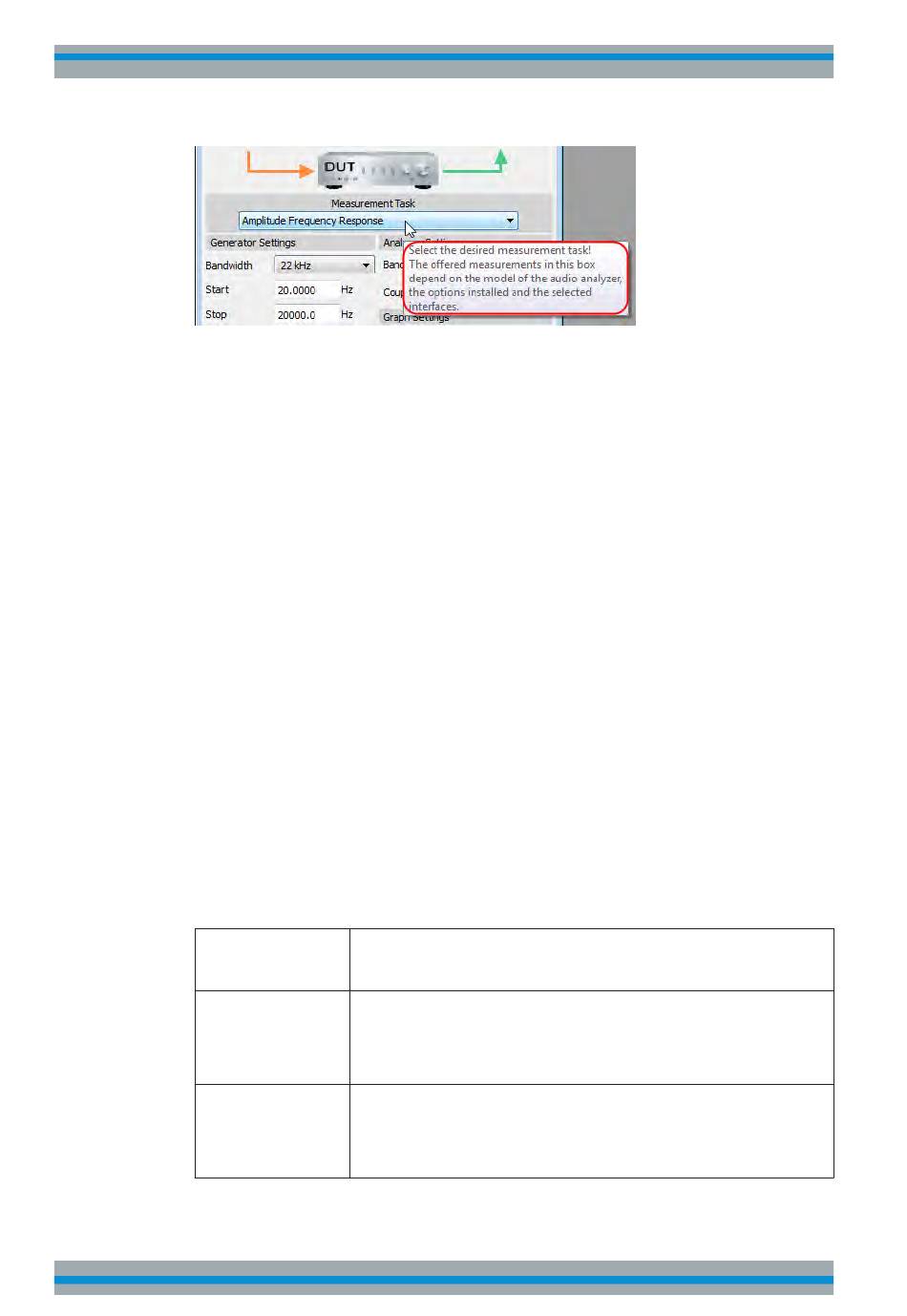

Einstellungen außerhalb des Quickstart-Panels
Eine nachträgliche Änderung der Einstellungen außerhalb des Quickstart-Panels, also
in der normalen Bedienoberfläche des Audio-Analysators R&S UPP, führt zu einer
Inkonsistenz zwischen der Einstellungen aus dem Quickstart-Panels und der tatsächli-
chen Einstellung des Audio-Analysators R&S UPP, kann aber durchaus gewünscht
sein. Die Meldung "Operations outside Quickstart Panel detected! QSP display might
be different!" in der Bedienhinweiszeile (Zeile überhalb der Softkey-Leiste) weist vor-
sichtshalber darauf hin. Die erneute Wahl einer "Measurement Task" sorgt wieder für
konsistente Einstellungen.
Der Audio Analysator R&S UPP verfügt über folgende Panels mit ihren Haupteinstel-
lungen (hierzu gibt es eine ausführliche Liste aller Panels mit den wichtigsten Einstell-
parametern, siehe
Kapitel 4, "Manuelle
Panels, die über die Menüleiste Button "Instruments" gewählt werden können:
●
Generator Config
●
●
●
Generator Function
●
●
●
●
●
Analyzer Config
●
●
●
●
Bedienung",
Wahl des Instruments (Analog- oder Digitalschnittstellen)
Konfiguration der Kanäle und Bandbreiten
Referenzwerte
Wahl der Testsignale
Sweepfunktion
Frequenz- und Pegeleinstellungen
Filter bzw. Equalizer
DC Offset
Wahl des Instruments (Analog- oder Digitalschnittstellen),
Konfiguration der Kanäle, Messbandbreite und Pre Filter
Range Konfiguration
Referenzwerte
Start- und Triggerbedingungen
Allice Messtechnik GmbH
Getting Started
Kurzeinführung in die Bedienung
auf Seite 115).
83
