R&S UPP
Bedienhandbuch 1411.1055.31 ─ 09

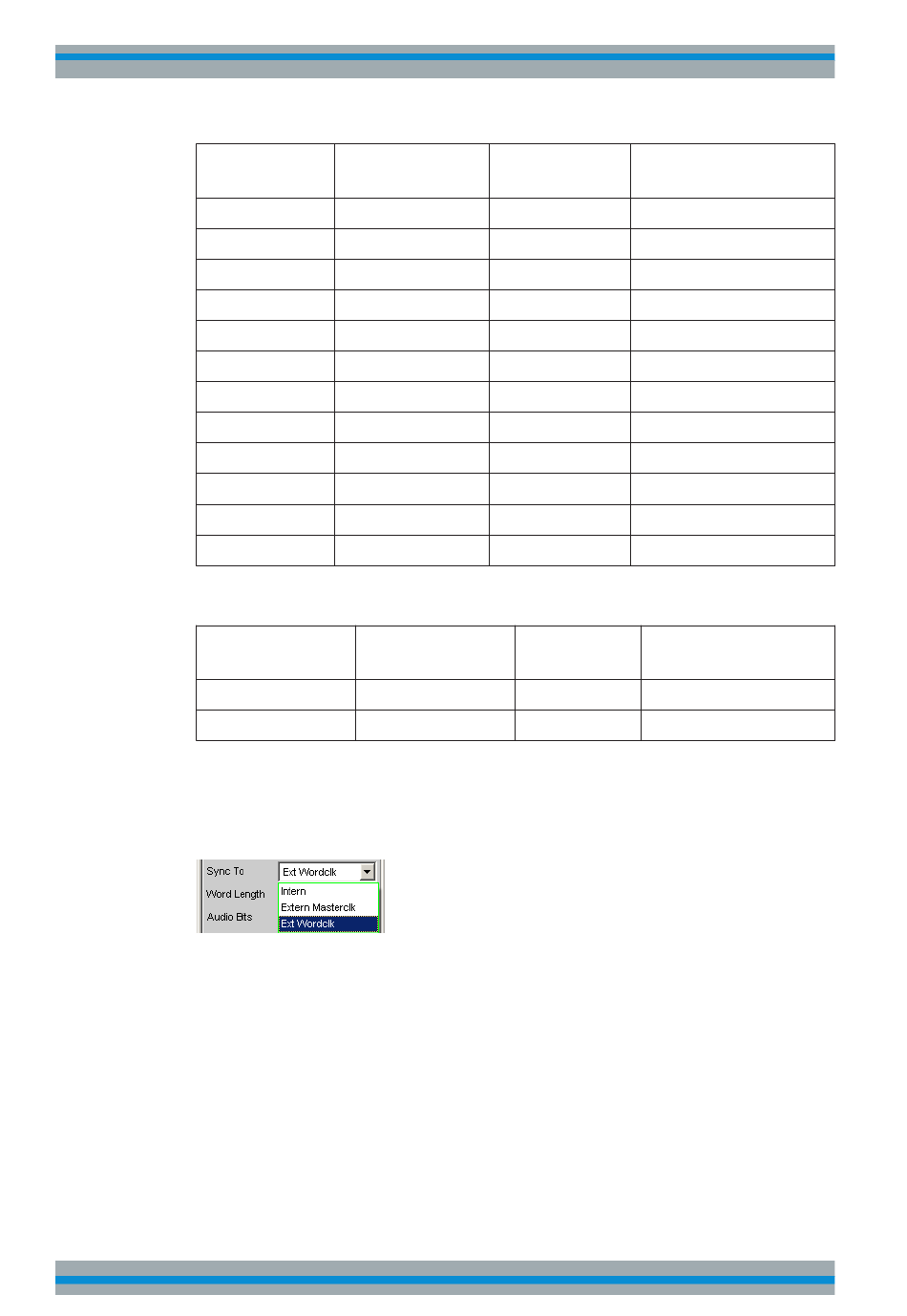

Anschluss Signal
15 RX DATA Ch 1,2
16 RX DATA Ch 3,4
17 RX DATA Ch 5,6
18 RX DATA Ch 7,8
19 GND
20 GND
21 GND
22 GND
23 GND
24 GND
25 GND
26 GND
SYNC IN (BNC-Buchse)
Anschluss Signal
Außenleiter GND
Innenleiter TX_CLK
Ein externer Masterclock oder Wordclock wird an der BNC-Buchse SYNC IN der
Option R&S UPP-B2 (Digitale Audioschnittstellen) oder R&S UPP-B4 (HDMI und Digi-
tale Audioschnittstellen) eingespeist. Der gewünschte Clock wird in der Einstellzeile
"Sync To" mit "Extern Masterclk" oder "Ext Wordclk" gewählt.
Allice Messtechnik GmbH
I 2 S-Generator konfigurieren
Eingang (E) Beschreibung
Ausgang (A)
E Serial Data Analyzer Ch 1,2
E Serial Data Analyzer Ch 3,4
E Serial Data Analyzer Ch 5,6
E Serial Data Analyzer Ch 7,8
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Eingang (E) Bedeutung
Ausgang (A)
Masseanschluss
E Sync Input Generator
Gerätefunktionen
233
