3.3.3 Panels und Anzeigefenster
Bedienhandbuch 1411.1055.31 ─ 09

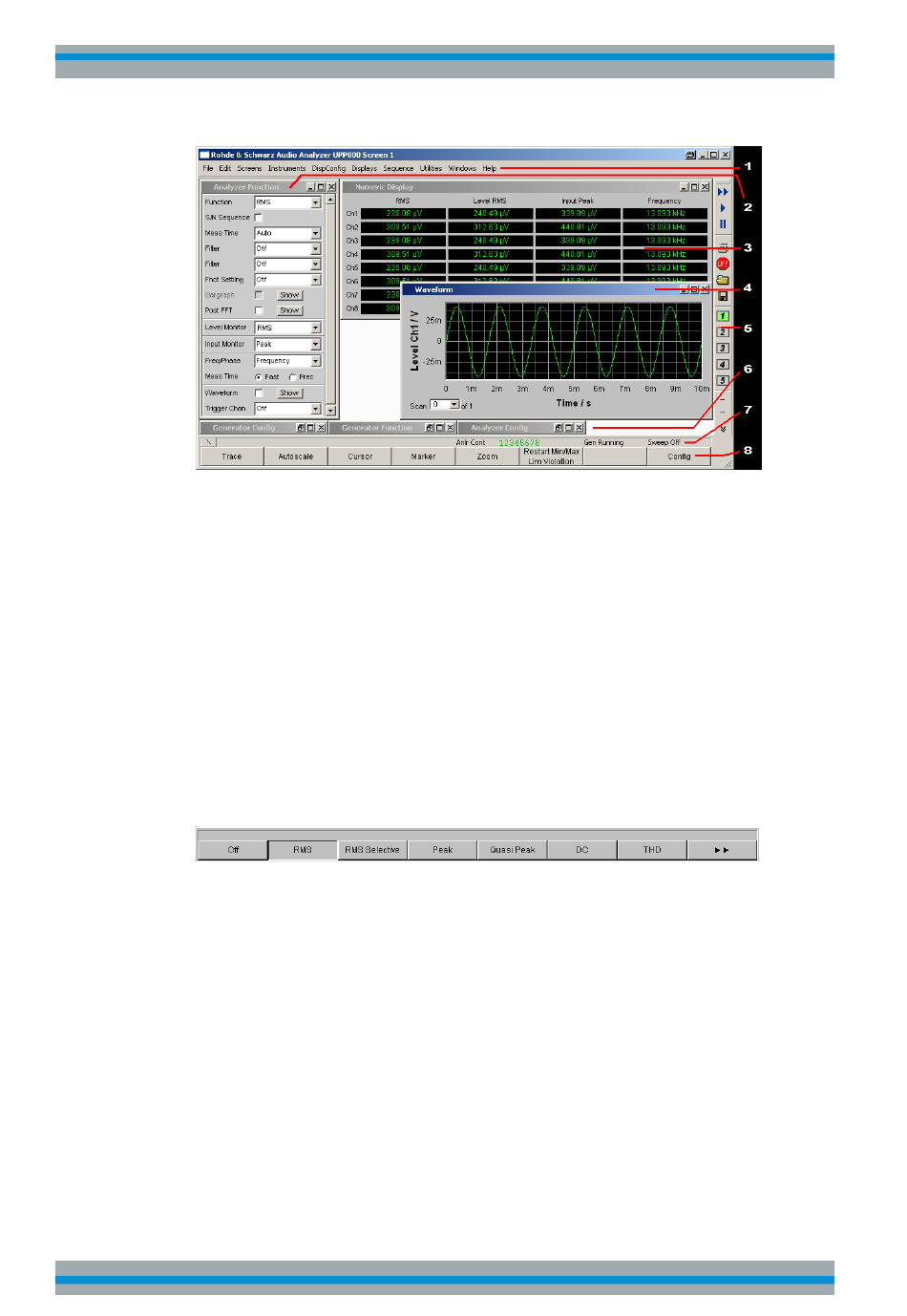

Bild 3-1: Bildschirm mit den wesentlichen Elementen
1 = Menüleiste
2 = Panel
3 = Numerisches Anzeigefeld
4 = Grafikfenster
5 = Tool Bar
6 = Verkleinerte Panels
7 = Statuszeile
8 = Softkey- oder WINBAR- Leiste
Am unteren Rand des Bildschirms ist stets die Softkey-Leiste eingeblendet.
Im normalen Bedienmodus ist die Softkey-Leiste sichtbar, in deren acht Buttons die in
den Auswahlfenstern der Panels angebotenen Funktionen aufgeführt werden.
Bei einer Auswahl aus mehr als 8 Elementen werden über den letzten Softkey mit der
Markierung >> bzw. auch über den ersten Softkey mit der Markierung << weitere Ele-
mente der Auswahlliste angeboten.
Der Audio-Analysator R&S UPP unterscheidet folgende Panels und Anzeigefenster:
●
Quick-Start-Panel, für die schnelle Ausführung der gängigsten Audio-Messaufga-
ben.
●
Bedien-Panel, über die Funktionseinstellungen vorgenommen werden.
●
Konfigurations-Panel, über die eingegeben wird, wie die Messwerte dargestellt
werden sollen.
●
numerische Anzeigefelder, für die Messwertanzeige der diversen Messfunktio-
nen.
●
Kombi-Anzeigen, bei denen numerische Messwerte durch Balkenanzeigen und
Grenzwertüberwachung ergänzt werden können.
