Bedienhandbuch 1411.1055.31 ─ 09
15 s. Daher wird - bei Verwendung eines der Kompressionsmodi – die Aufzeichnungs-
länge automatisch auf diese Zeit begrenzt.
Die Aufzeichnungslänge kann unabhängig von der (im Waveform Config-Panel wähl-
baren) Länge der Zeitachse eingestellt werden.
Je geringer die Aufzeichnungslänge gewählt wird, desto höher ist die Update-Rate der
grafischen Darstellung.
Wird eine lange Aufzeichnungsdauer eingestellt, kann durch (auch nachträgliche) Ver-
kleinerung der grafischen Zeitachse ein beliebiger Ausschnitt der aufgezeichneten
Samples analysiert werden.
Hinweis: Die gewählte Trace Length (und nicht die Länge des dargestellten Kurven-
ausschnitts) legt die Aufzeichnungsdauer pro Messung fest und entscheidet somit über
die Gesamtmesszeit. Ist eine hohe Messgeschwindigkeit gewünscht (z.B. bei Sweeps
oder Fernsteuerbetrieb), sollte die Speichertiefe nicht länger als die Messzeit der
Messfunktion sein.
Fernsteuerbefehl:
SENSe7:TRIGger:TRCLength

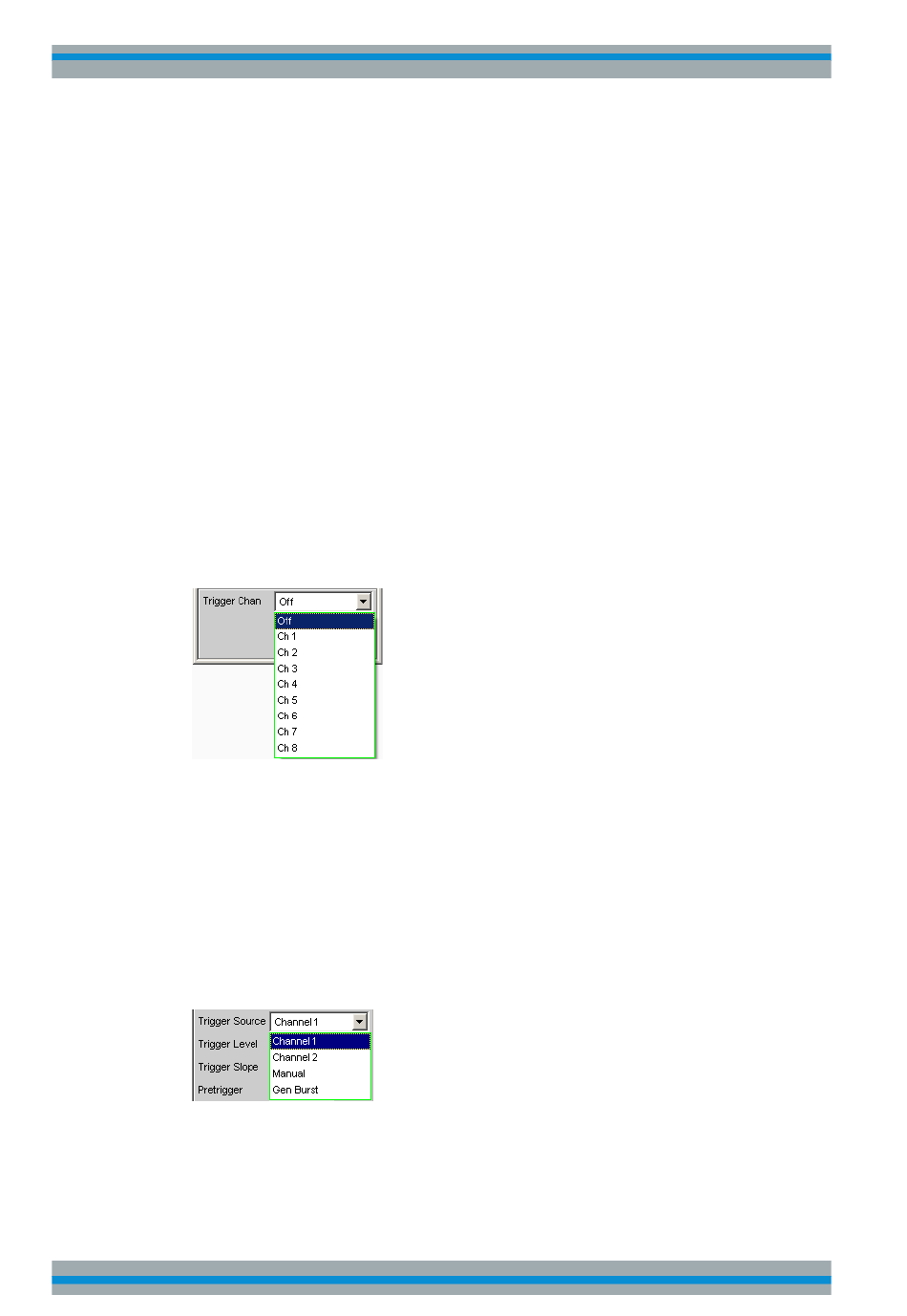

Trigger Chan
Ermöglicht die Auswahl des Kanals, dessen Ereignis eine Messung triggert.
Wird ein bisher inaktiver Messkanal als Triggerkanal gewählt, so wird dieser automa-
tisch eingeschaltet. Wird der als Triggerkanal selektierte Kanal ausgeschaltet,
erscheint eine Warnung.
Durch Ausschalten des Messkanals, der als Triggerkanal gewählt wurde, ändert sich
also nach Quittierung dieser Warnung der Triggerkanal.
Fernsteuerbefehl:
auf Seite 751
TRIGger:CHANnel
Trigger Source
Aktivierung der Triggerung und Wahl der Triggerquelle.
Hinweis: Bei eingeschalteter Undersample-FFT ist die Waveform-Triggersource nicht
wählbar, sondern wird automatisch auf Manual gesetzt.
Wählt die Quelle (in der Regel einen der Messkanäle) aus, die bei Über- bzw. Unter-
schreitung des Trigger-Levels die Messaufzeichnung auslösen soll.
Allice Messtechnik GmbH
auf Seite 783
Gerätefunktionen
Analyse im Zeitbereich
447
