R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"Fix"
Die Analog-Hardware wird auf die angegebene Maximalspannung
fest eingestellt. Die tatsächliche Ausgangsspannung wird durch
Pegelung des DA-Wandlers erreicht, die Einstellung der Analog-
Hardware bleibt unverändert.
Vorteil:
Schnellere Pegeländerungen und besseres Einschwingverhalten.
Spannungseinbrüche beim Umschalten der Eichleitung werden ver-
mieden, da keine Relais geschaltet werden.
Hinweis: Wenn die Einstellung Volt Range = Fix bei der Signal to
Noise Messung gewählt ist, schwingt der Generatorpegel zwar
schneller ein, aber es wird eventuell nicht der minimal mögliche
Rauschpegel erreicht. Dadurch wird die Messdynamik der Signal to
Noise Messung eingeschränkt.
Fernsteuerbefehl:
SOURce:VOLTage:RANGe

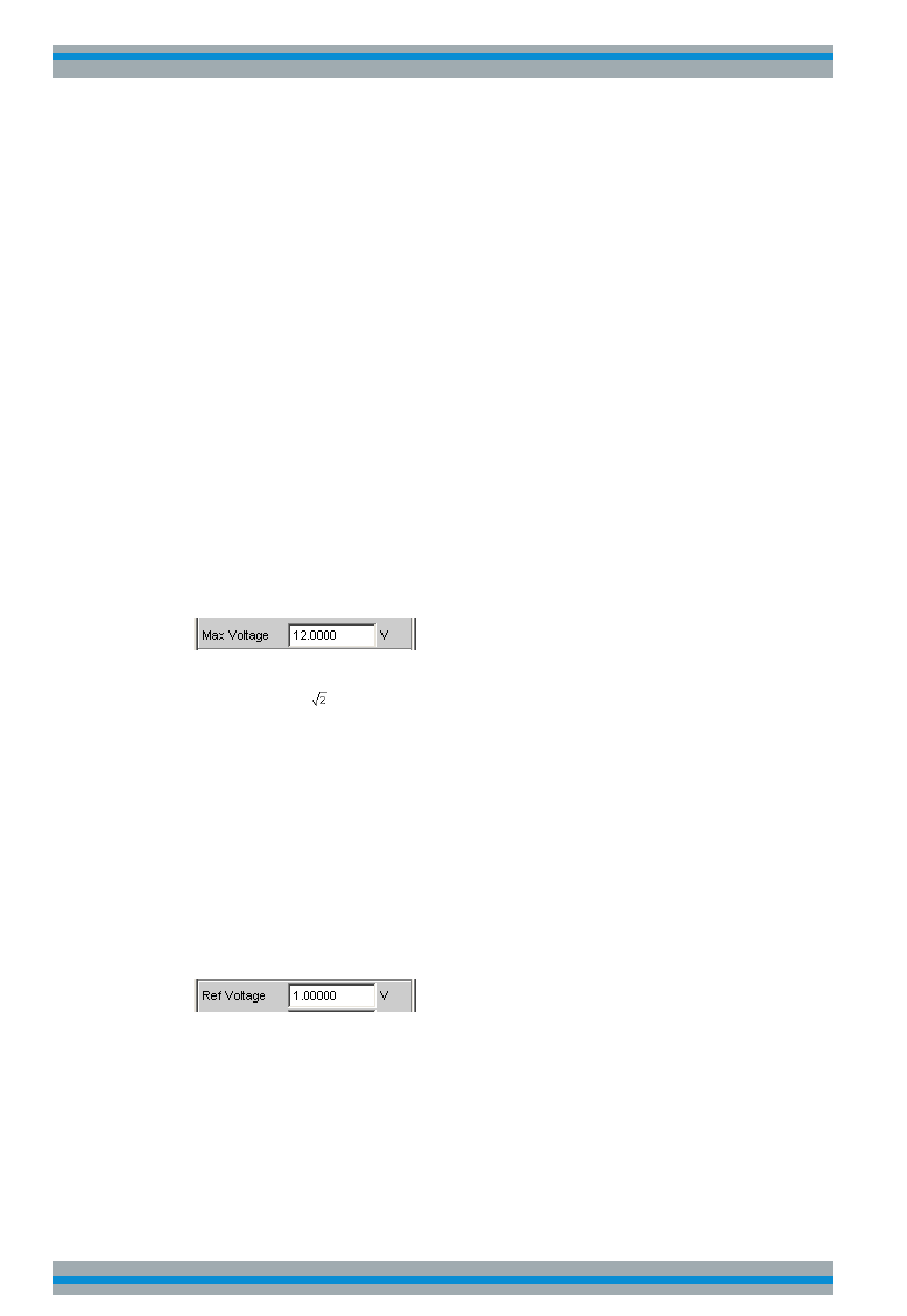

Max Voltage
Maximalwert für die Ausgangsspannung; verhindert die versehentliche Eingabe zu
hoher Spannungswerte im Generator-Function-Panel.
Es ist nicht möglich, im Generator-Function-Panel eine höhere Spannung als die hier
angegebene einzustellen.
Eingegeben wird der Effektivwert für sinusförmige Signale, d.h. der maximale Spitzen-
wert ist um das
-fache höher.
Fernsteuerbefehl:
SOURce:VOLTage:MAXimum
Ref Voltage
Bezugswert für die relativen Spannungseinheiten.
Bei Änderung des Referenzpegels ändern sich auch alle referenzwertbezogenen
Spannungseinstellungen.
Die relative Spannung des Generatorsignals bleibt unverändert.
Durch Variieren der Referenzspannung kann beispielsweise ein mit relativen Start- und
Stopp-Pegeln definierter Pegel-Sweep um einen konstanten Verstärkungsfaktor ver-
schoben werden.
Fernsteuerbefehl:
SOURce:VOLTage:REFerence
Ref Frequency
Bezugswert für die relativen Frequenzeinheiten.
Bei Änderung der Referenzfrequenz ändern sich auch alle referenzwertbezogenen
Frequenzeinstellungen.
auf Seite 709
auf Seite 708
auf Seite 707
Allice Messtechnik GmbH
Gerätefunktionen
Analog Generator konfigurieren
210
