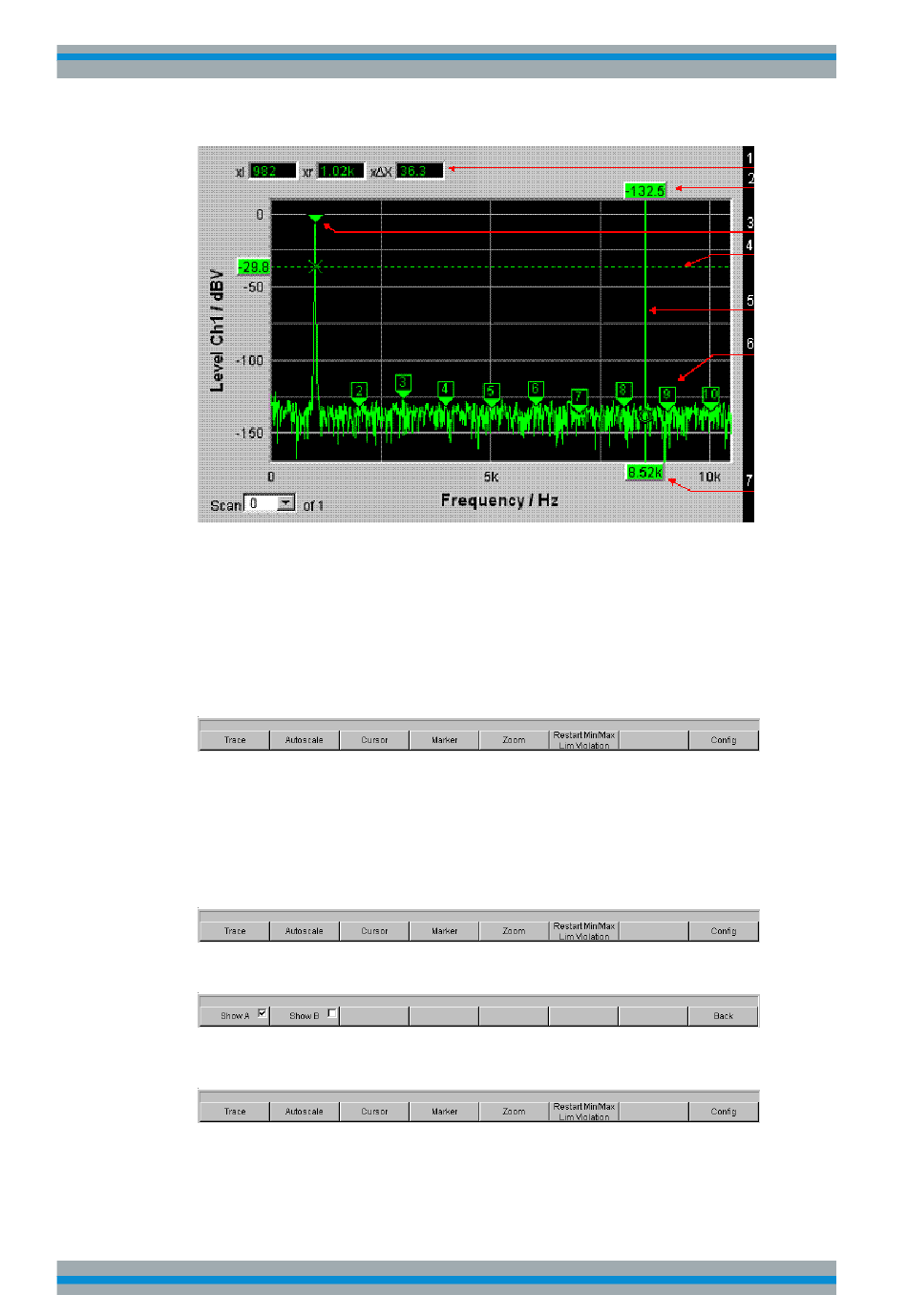

1 = Cursor-Zusatzwerte
2 = Cursor-Y-Wert
3 = Marker
4 = Horizontaler Cursor
5 = Vertikaler Cursor
6 = Harmonic Marker
7 = Cursor-X-Wert
Sobald ein Grafikfenster den Fokus hat, wird die Softkeyleiste am unteren Bildschirm-
rand für die Bedienung der Grafikelemente eingeblendet.
Die Softkeys sind in mehreren Ebenen angeordnet, einzelne Buttons führen in die
jeweils untergeordnete Ebene, der Button "Back" führt jeweils in die übergeordnete
Ebene zurück. In der jeweils tiefsten Ebene lösen die Buttons direkt die gewünschte
Funktion aus.
Messkurven ein- und ausblenden - Funktion Trace
Durch Betätigen des Buttons "Trace" gelangt man in eine weitere Softkey-Ebene.
Grafik skalieren - Funktion Autoscale
Durch Betätigen des Buttons "Autoscale" gelangt man in eine weitere Softkey-Ebene.
