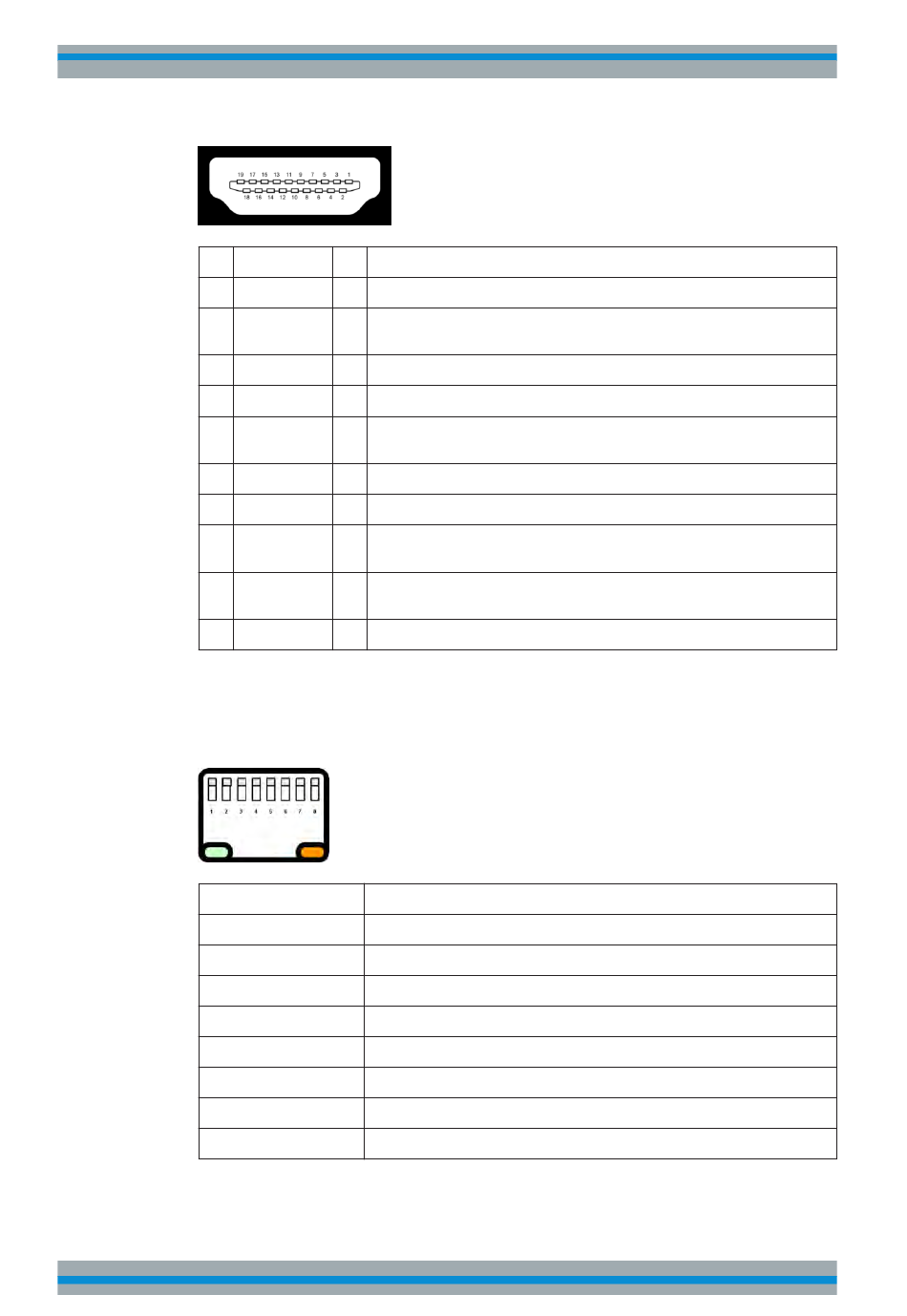

5.5.4 Schnittstellenbelegung HEC
Bedienhandbuch 1411.1055.31 ─ 09
Pin
Signal
Pin
1
TMDS Data2+
11
2
TMDS Data2
12
Shield
3
TMDS Data2–
13
4
TMDS Data1+
14
5
TMDS Data1
15
Shield
6
TMDS Data1–
16
7
TMDS Data0+
17
8
TMDS Data0
18
Shield
9
TMDS Data0–
19
10
TMDS Clock+
Sämtliche Ethernet-Buchsen folgen der RJ45 Standardbelegung.
Pin
1
2
3
4
5
6
7
8
Signal
TMDS Clock Shield
TMDS Clock–
CEC
Reserved (HDMI 1.0-1.3c), HEC Data- (Optional, HDMI 1.4+ with Ethernet)
SCL (I²C Serial Clock for DDC)
SDA (I²C Serial Data Line for DDC)
DDC/CEC/HEC Ground
+5 V Power (max 50 mA)
Hot Plug Detect (All versions), HEC Data+ (Optional, HDMI 1.4+ with Ether-
net)
Signal
TX+
TX-
RX+
NC
NC
RX-
NC
NC
