4.5.3 Navigieren in den Panels
4.6 Einstellungen am Audio Analyzer
Bedienhandbuch 1411.1055.31 ─ 09
●
Weggeblendete Einstellzeilen

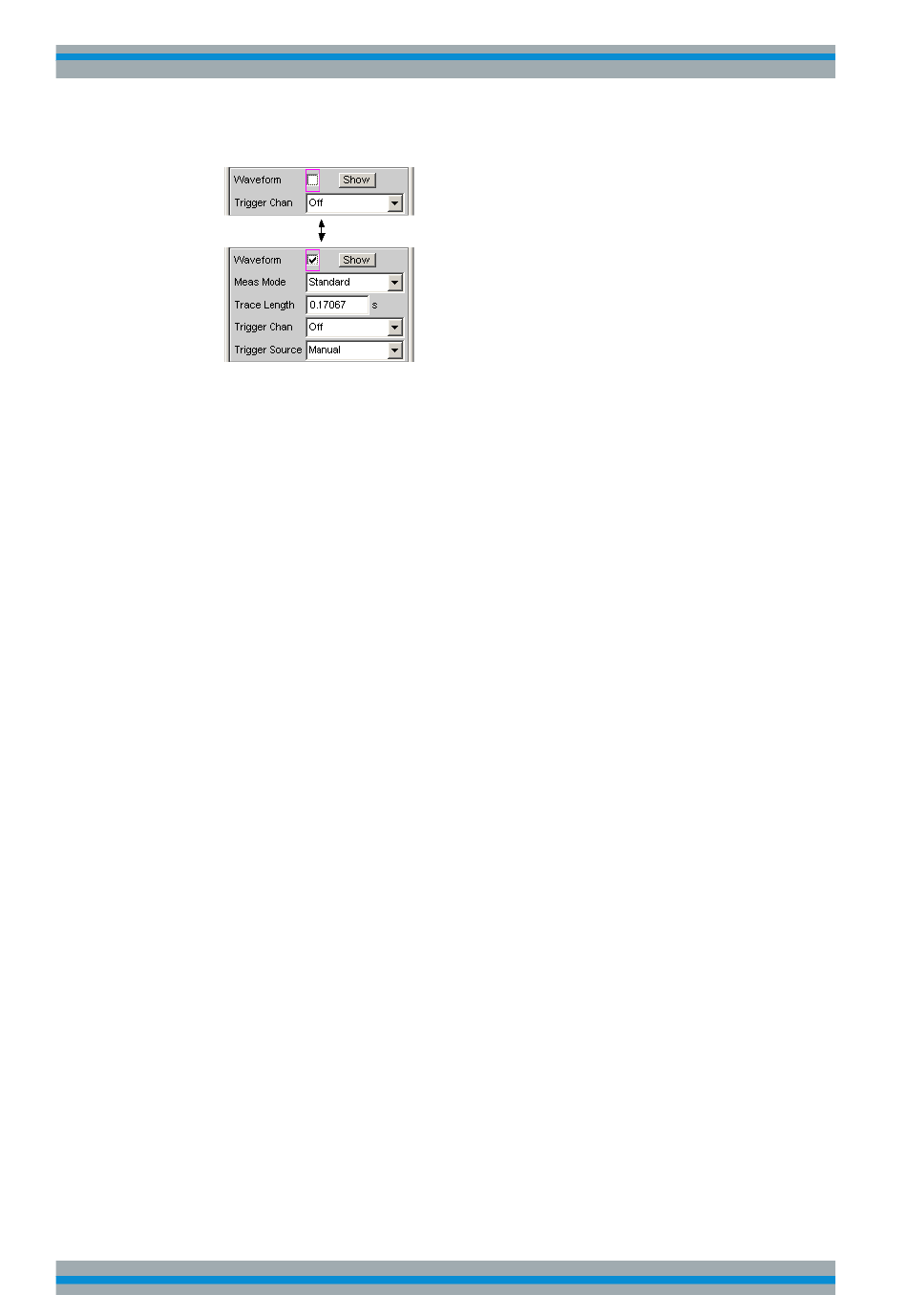

Grundsätzlich wird immer versucht, die Panels so kurz wie möglich zu halten.
Daher werden nicht benötigte Zeilen weggeblendet. Das obenstehende Beispiel
verdeutlicht dies: Die Zeilen "Meas Mode", "Trace Length" und "Trigger Source"
erscheinen nur, wenn die Funktion Waveform eingeschaltet ist.
Besitzt ein Panel mehr Zeilen als auf dem Bildschirm dargestellt werden können oder
wurde die Größe des Panels fixiert, ohne seine gesamte Länge darzustellen, so
erscheint an der rechten Seite des Panels die Bildlaufleiste. Die gesamte Bildlaufleiste
symbolisiert die komplette Länge des Panels, der dunkel dargestellte Teil der Bildlauf-
leiste den momentan sichtbaren Ausschnitt.
Mit der Maus kann man sich innerhalb der Panels bewegen, wie von Windows®-
Anwendungen gewohnt durch direktes Anklicken der gewünschten Einstellzeile bzw.
durch Bewegen der Bildlaufleiste.
Die Einstellung von Parametern des R&S UPP erfolgt mit einer externen Tastatur und
einer Maus (siehe
Kapitel 4.3, "Allgemeine Hinweise zur
Die Einstellung der meisten Parameter erfolgt in den Panels. Die Panels werden auf
dem Bildschirm bedient wie im Abschnitt Panels öffnen, bedienen, verstecken und
schließen beschrieben. Die prinzipielle Beschreibung zur Eingabe und Auswahl von
Einstellparametern in den Panels findet sich in den folgenden Abschnitten, die detail-
lierte Beschreibung aller Einstellparameter ist im
auf Seite 206 ausführlich erläutert.
Eingaben zur Dateiverwaltung, wie das Abspeichern und Laden von Geräteeinstellun-
gen, das Speichern von Dateien, etc. werden in speziellen Paneln durchgeführt, siehe
Kapitel 4.15,
"Dateiverwaltung",
Einige Einstellungen werden über die Menüleiste vorgenommen. Hierzu gehören alle
Einstellungen, die den R&S UPP als Gesamtgerät konfigurieren, wie z.B. die Einstel-
lung der IEC-Bus-Adresse, Funktion der HCopy-Taste, etc. Nähere Informationen
hierzu finden sich im
Kapitel 4.9, "Einstellungen in der
sowie im
Kapitel 5,
"Gerätefunktionen",
