R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

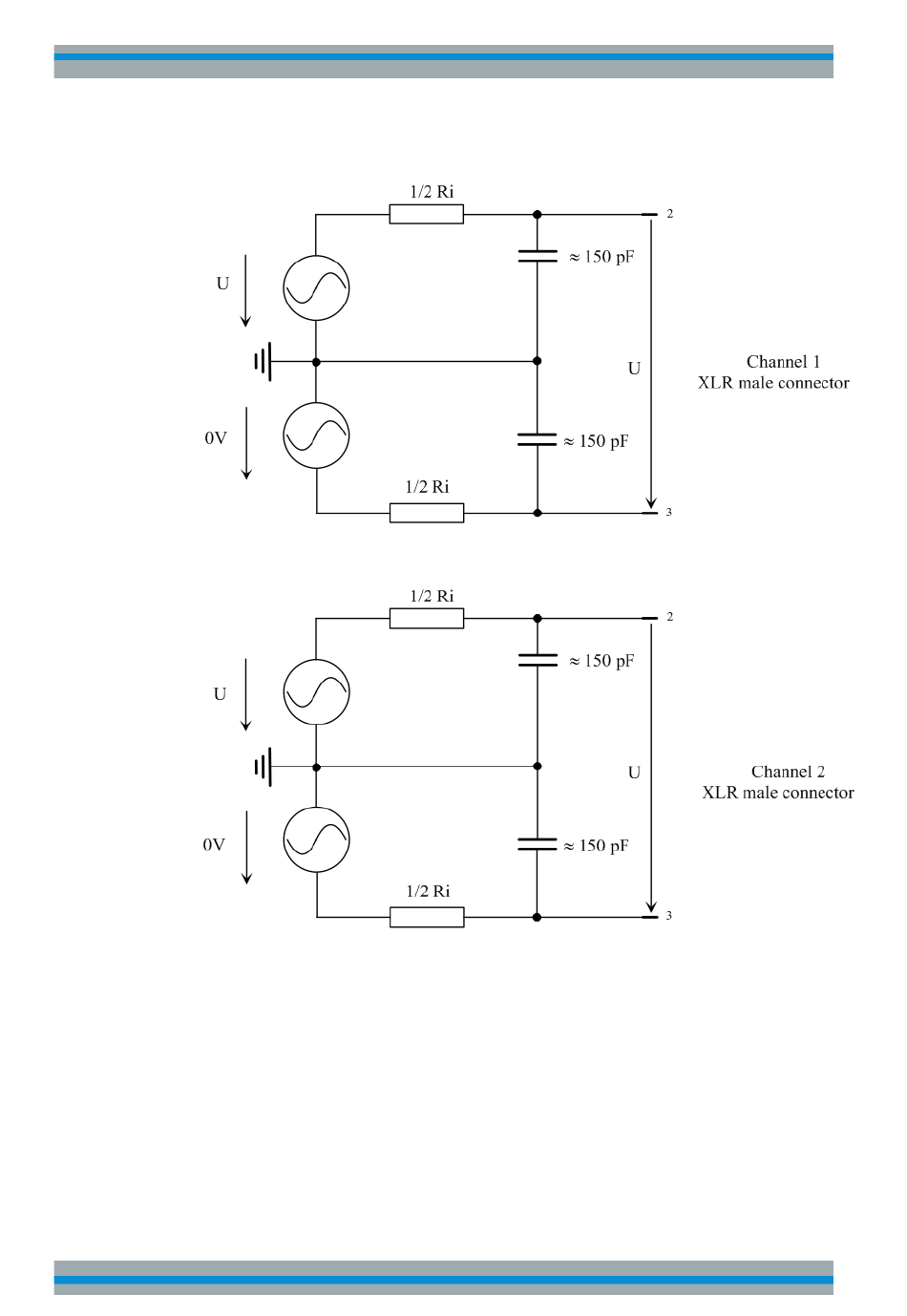

Unsymmetrischer Ausgang (Output Type Unbal)
Bild 5-2: Unsymmetrischer Ausgang
Wie man aus dem Prinzip-Schaltbild erkennt, werden die beiden Generator-Ausgänge
von zwei unabhängigen Quellen gespeist.
Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten,
der XLR-Pin 3 ist elektronisch floatend auf 0 V gelegt.
Symmetrischer Ausgang (Output Type Bal)
Das symmetrische Ausgangssignal liegt zwischen Pin 2 und Pin 3 der XLR-Stecker.
Pin 1 ist nicht beschaltet. Der Quellwiderstand besteht aus zwei gleichen Widerstän-
den in beiden Signalleitungen.
Allice Messtechnik GmbH
Gerätefunktionen
Analog Generator konfigurieren
212
