8.4.5 Status und Fehler beim Verbindungsaufbau
Bedienhandbuch 1411.1055.31 ─ 09
ACHTUNG: Bei einer betriebsbereiten Kaskade löst ein langer Tastendruck bei
einem Slave von mehr als 5 Sekunden nicht die Kaskade auf, sondern meldet diesen
Slave in der Kaskade ab. Der Master hält dessen Kanäle im Numeric Display frei und
zeigt "---" anstatt der Messergebnisse. Die CASCADE-LED des Masters blinkt schnell.
Die anderen Slaves in der Kaskade sind weiterhin funktionsfähig, sofern der abgemel-
dete Slave nicht gänzlich ausgeschaltet wird.
Das Abziehen der Clock-Leitung versetzt ein Slave-Gerät in den Zustand "Standalone
Device" (signalisiert durch eine nicht leuchtende CASCADE-LED) und damit könnte
dieses Gerät als Master eingesetzt werden, sofern es sich um einen R&S UPP800 mit
installierter Software-Option R&S UPP-K800 handelt.
ACHTUNG: Bei "Standalone Device"-Geräten ist dieser lange Tastendruck von mehr
als 5 Sekunden ein LAN-Reset mit der Folge: Rücksetzen der LXI LAN-Default-Einstel-
lungen auf DHCP + AutoIP / VXI-11 discovery on und Neustart des Gerätes.
Um den Verbindungsaufbau zu kontrollieren, kann das Verbindugsprotokoll eingese-
hen werden. Hierzu sind am Master- oder Slave-Gerät Monitor, Maus und Tastatur

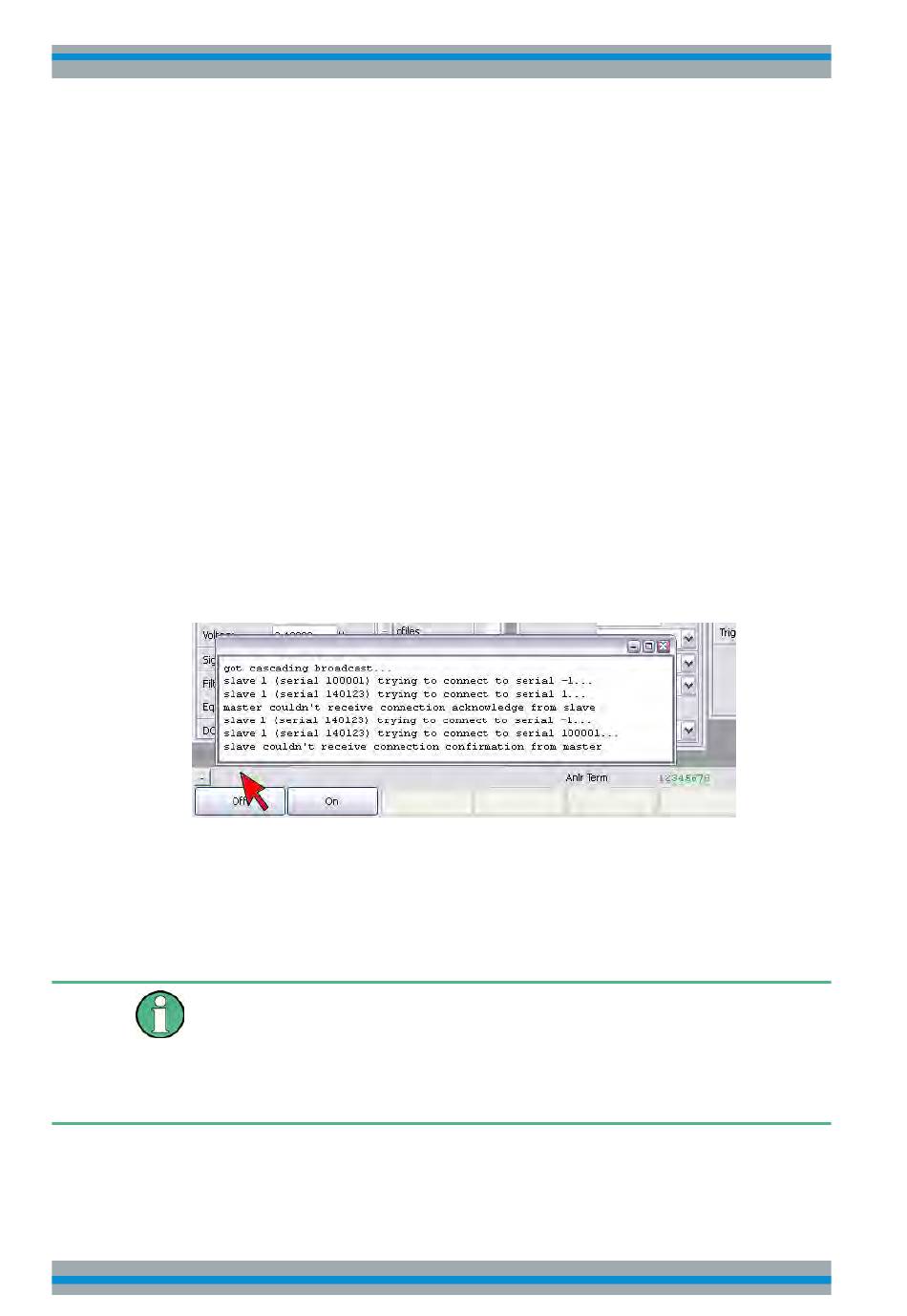

anzuschließen. Ein Doppelklick in die Bedienhinweiszeile des Gerätes zeigt eine Box
mit der Historie der Status-Meldungen:
Wenn sich während des Betriebes der Kaskade Fehlerzustände ergeben, empfiehlt es
sich, alle Geräte der Kaskade in den Zustand "Standalone Slave" zu versetzen, siehe
Kapitel 8.4.4, "Kaskade
tel 8.4.1, "Konfiguration per CASCADE
spiele zur Konfiguration einer
Geräten die LAN-LED leuchtet.
Sollten sich die Geräte widererwarten anhand der beschriebenen Vorgehensweise
nicht zu einer funktionsfähigen Kaskade verbinden, sollte die Clockleitung an jedem
Slave abgezogen und nach einigen Sekunden wieder angesteckt werden. Dies ver-
setzt die Slaves zuerst in den Zustand "Standalone Device" und dann in "Standalone
Slave" und damit in einen Grundzustand, aus dem heraus die Kaskade nun erfolgreich
konfigurierbar sein sollte.
Wenn die Casc Port-Nummer, einsehbar im unteren Bereich des Config-Panels
auflösen",
auf Seite 876 und neu zu konfigurieren siehe
Button",
Kaskade",
auf Seite 875. Darauf achten dass an allen
