"Once"
Der Generator (und die Messung) wird einmalig gestartet, danach
nimmt der Generator wieder seinen vorherigen Zustand ("Off" oder
"Auto") ein. Der Generator läuft solange weiter, bis eine Änderung der
Generator- Signalform oder -Konfiguration durchgeführt wird oder
"Restart = Off" explizit gewählt wird.
Fernsteuerbefehl:
SOURce:PLAY:RESTart

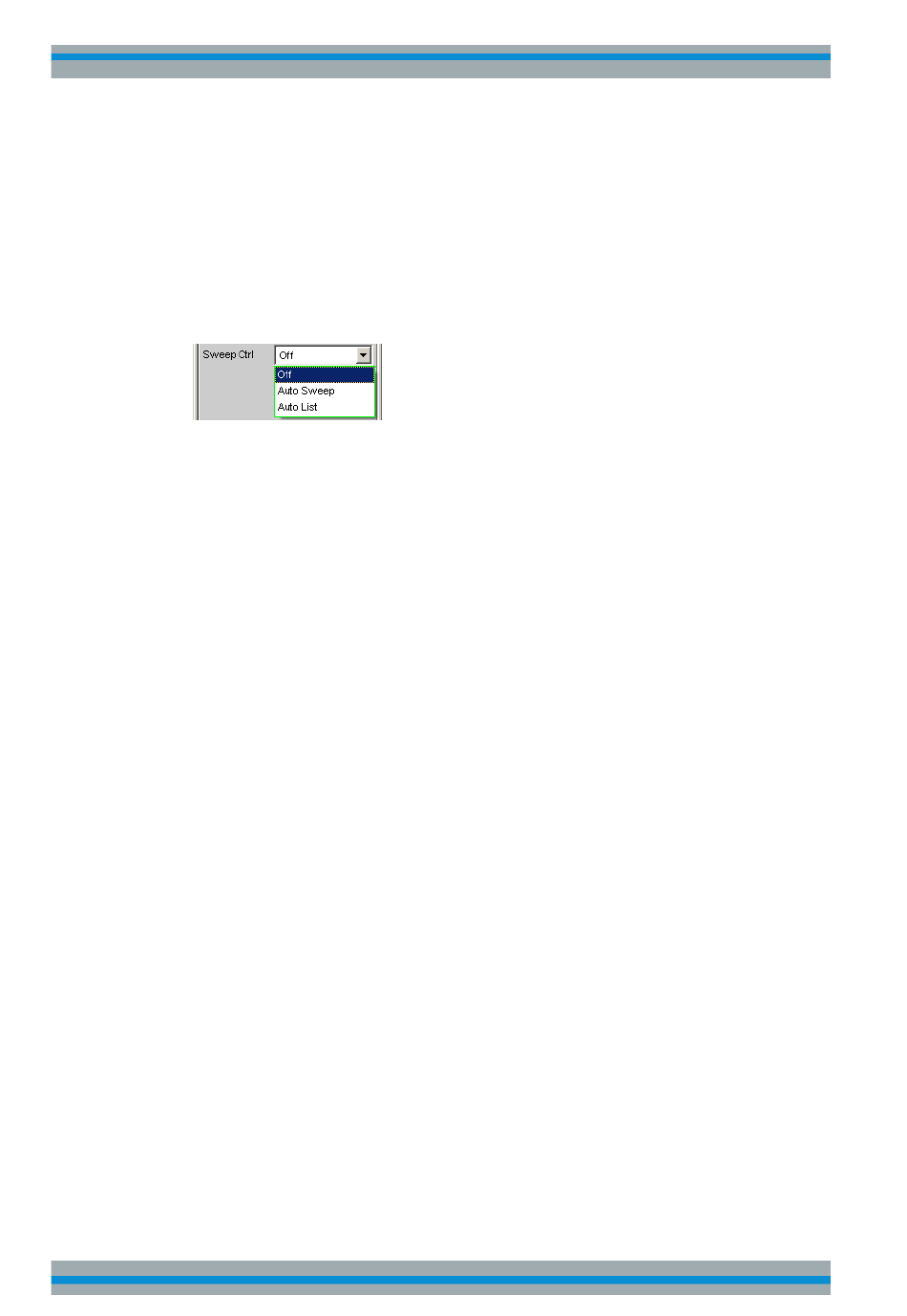

Sweep Ctrl
Aktivieren des Sweepsystems für den übergeordneten Sinus. Frequenz und/oder
Pegel des Signals können innerhalb eines wählbaren Bereichs von Start- zu Stoppwert
variiert werden. Mit Frequenz oder Pegel als X-Achse sind die Messwerte im Grafik-
fenster "Sweep Graph" als Kurve darstellbar.
Sweep-Punkte: Bei der Einstellung "Auto Sweep" linear oder logarithmisch zwischen
Start und Stop oder bei Einstellung "Auto List" aus einer Datei.
Weiterschaltung: Automatisch in einem definierten Zeitraster oder auf die Messzeit des
Analyzers synchronisiert. Alle Einstellparameter des Sweepsystems sind im
tel 5.9,
"Sweeps",
auf Seite 296 detailliert beschrieben.
Diese Einstellzeile erscheint nur, wenn das Häkchen von "All Chan Sine" im Panelbe-
reich "All Channel Settings" gesetzt ist.
Fernsteuerbefehl:
SOURce:SWEep:CONTrol
Frequency
Stellt die Frequenz des übergeordneten Sinus ein. Der Wertebereich hängt ab von der
im Generator Config Panel eingestellten digitalen Taktrate.
Diese Einstellzeile erscheint nur, wenn das Häkchen von "All Chan Sine" im Panelbe-
reich "All Channel Settings" gesetzt ist und ist zusätzlich von der Einstellung in der Ein-
stellzeile "Sweep Ctrl" abhängig.
Fernsteuerbefehl:
SOURce:ACHSine:FREQuency
Voltage
Stellt den Pegel des übergeordneten Sinus ein. Von diesem Pegel kann ein prozentua-
ler Anteil, einstellbar über die Einstellzeile "Gain", zum Gesamtsignal addiert werden.
Wird der Pegel des übergeordneten Sinus verändert, wirkt sich dies entsprechend dem
Gain-Faktor gleichmäßig auf die einzelnen Kanäle aus.
Diese Einstellzeile erscheint nur, wenn das Häkchen von "All Chan Sine" im Panelbe-
reich "All Channel Settings" gesetzt ist und ist zusätzlich von der Einstellung in der Ein-
stellzeile "Sweep Ctrl" abhängig.
Fernsteuerbefehl:
SOURce:ACHSine:VOLTage
auf Seite 727
auf Seite 736
auf Seite 729
auf Seite 730
