R&S
UPP
5.30.1 Aktivieren und Konfigurieren der Protokoll-Analyse
Bedienhandbuch 1411.1055.31 ─ 09
An der Digital Audio-Schnittstelle können nicht nur die Audiodaten-Inhalte der beiden
Kanäle analysiert, sondern gleichzeitig auch die Channel-Status-Informationen deko-
diert und Übertragungsfehler (Error-Flags) angezeigt werden.
Die Konfiguration der Protokoll-Analyse erfolgt im Analyzer Function-Panel, die Dar-
stellung der Channel-Status-Informationen und der Error-Flags in einem separaten
Window, dem Dig Analyzer Protocol Window. Dieses Window kann über die "Menü-
zeile - Displays - Dig Analyzer Protocol", aus dem Analyzer Config-Panel oder aus
dem Analyzer Function-Panel heraus geöffnet werden.

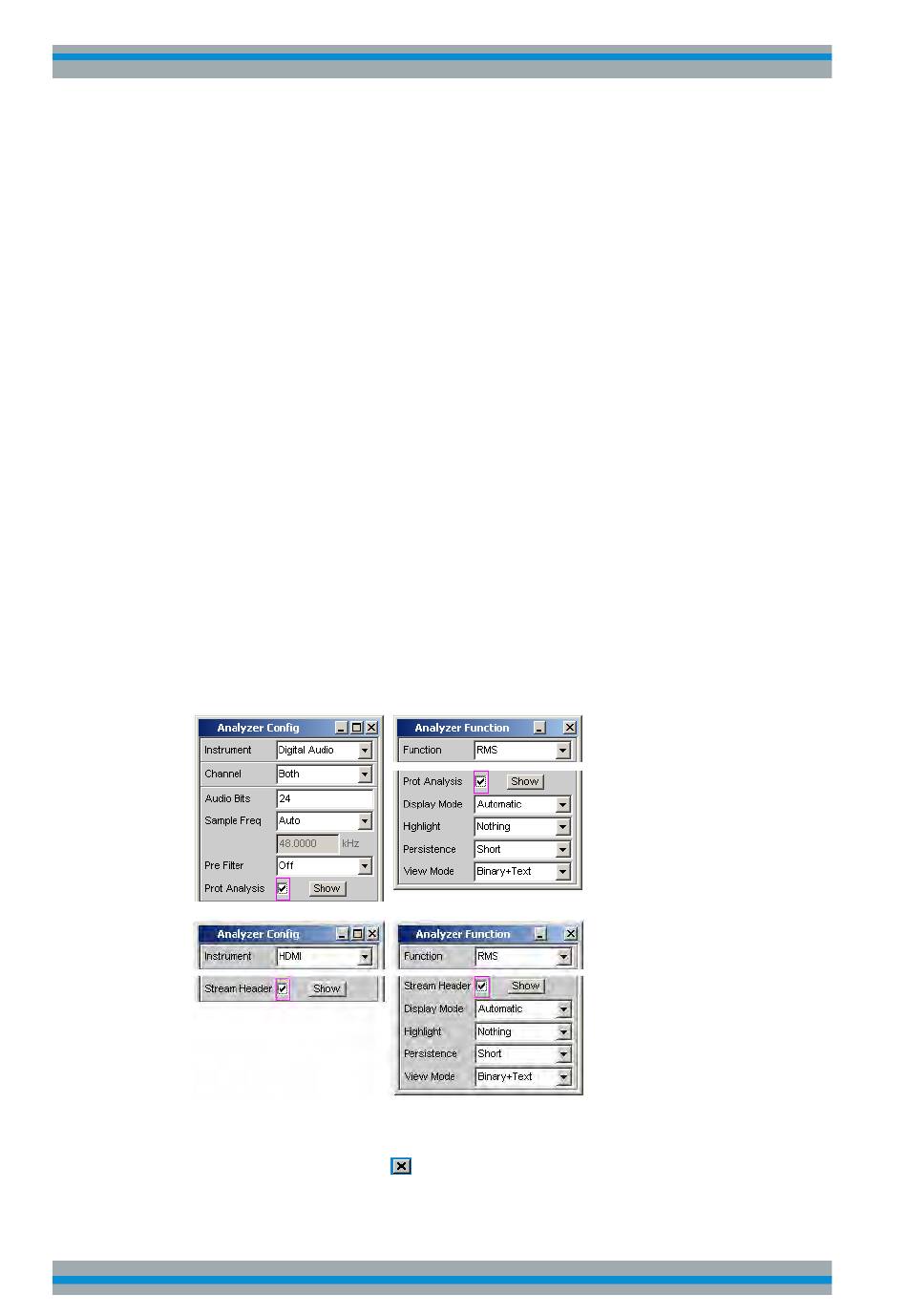

Die Einstellparameter zur Protokoll-Analyse erscheinen am Ende des Analyzer Func-
tion-Panels.
Prot Analysis / Stream Header
Aktivierung des Protokoll-Analysators.
Abhängig vom gewählten Analyzer-Instrument "Digital Audio" oder "HDMI" wird der
Button zum Öffnen des Protokoll-Analysators entweder mit "Prot Analysis" oder mit
"Stream Header" angeboten.
Der Begriff "Stream Header" kennzeichnet eine Untermenge von audiorelevanten
Informationen des HDMI-Analysatos. Diese Datenstruktur besteht nur aus den Chan-
nel Status Bytes 0 bis 4 eines Consumer-Formates gemäß IEC 60958.
Unabhängig davon wird das sich nun öffnende Protokoll-Fenster immer mit "Dig Analy-
zer Protocol"-Window bezeichnet.
Durch Betätigen des Druckknopfs Show wird das "Dig Analyzer Protocol"-Window
geöffnet. Das Schließen kann – wie bei jedem anderen Fenster – mit der Maus über
die Titelleistenschaltfläche
Allice Messtechnik GmbH
geschehen.
Gerätefunktionen
Protokoll-Analyse
454
