R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Hinweis: Die Erzeugung der Entzerrertabelle erfolgt nach Aufnahme oder Einlesen der
Trace-Daten des "DUT" in den DispConfig-Panels.
"deaktiviert"
Entzerrer ist ausgeschaltet; die FFT-Bins werden unverändert ver-
wendet und angezeigt. Die Pegel der Teilbänder werden aus dem
Original-FFT-Spektrum berechnet.
"aktiviert"
Entzerrer ist eingeschaltet; die nachfolgende Eingabezeile Equal File
für den Dateinamen der Entzerrer-Tabelle wird aktiviert und die dort
aufgeführte Datei geladen. Die Pegel der Teilbänder werden aus dem
entzerrten FFT-Spektrum berechnet.
Fernsteuerbefehl:
SENSe<n1>:VOLTage:EQUalize
MMEMory:LOAD:IEQualize

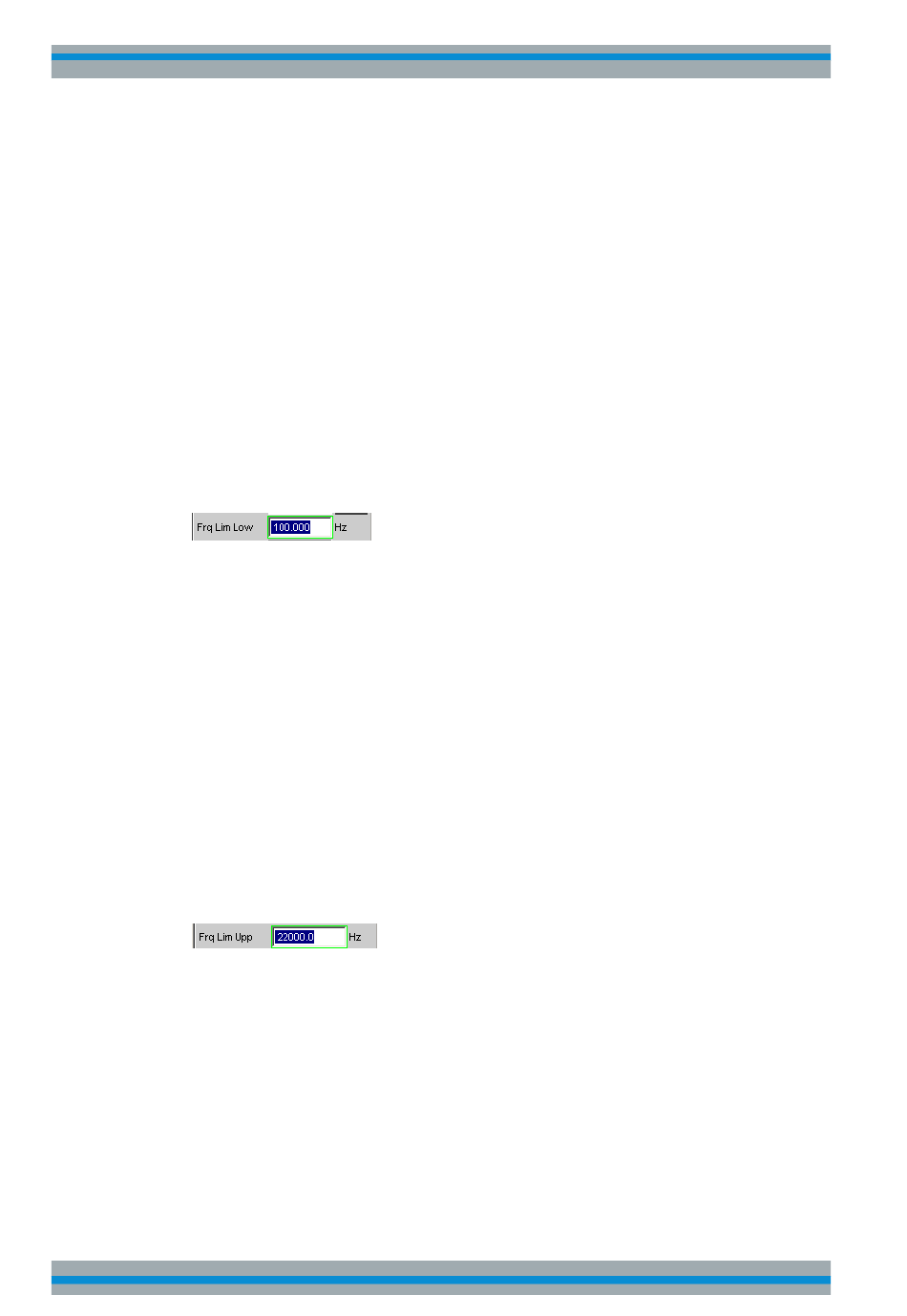

Frq Lim Low
Eingabe der unteren Bandgrenze für die Berechnung der Teilbänder und des Gesamt-
effektivwertes.
Die Darstellung und Berechnung der Teilbänder beginnt mit dem Band, in dem die
untere Grenzfrequenz liegt. Das untere Teilband wird dabei komplett erfasst, d.h. die
eingegebene Grenzfrequenz verändert nicht den Energieinhalt des unteren Bandes.
Je tiefer die untere Grenzfrequenz ist, desto schmälere Frequenzbänder müssen
gemessen werden. Damit eine Mindestzahl von Bins pro Band nicht unterschritten
wird, muss bei schmäleren Frequenzbändern die FFT-Auflösung und somit die FFT-
Size erhöht werden.
Die untere Grenzfrequenz beeinflusst somit entscheidend die Messgeschwindigkeit
und sollte daher nicht niedriger gewählt werden, als für die Messaufgabe erforderlich
ist.
Fernsteuerbefehl:
SENSe<n1>:FREQuency:LIMit:LOWer
Frq Lim Upp
Eingabe der oberen Bandgrenze für die Berechnung der Teilbänder und des Gesamt-
effektivwertes.
Die Darstellung und Berechnung der Frequenzbänder endet mit dem Band, in dem die
obere Grenzfrequenz liegt. Das obere Teilband wird dabei komplett erfasst, d.h. die
eingegebene Grenzfrequenz verändert nicht den Energieinhalt des oberen Bandes.
Auf die Messgeschwindigkeit hat die obere Grenzfrequenz keinen Einfluss
Fernsteuerbefehl:
SENSe<n1>:FREQuency:LIMit:UPPer
Bargraph
Aktivierung der Bargraph-Berechnung und –Darstellung; darüberhinaus kann von hier
aus das Grafikfenster Bargraph1 geöffnet werden.
Allice Messtechnik GmbH
auf Seite 775
auf Seite 774
auf Seite 776
auf Seite 776
Gerätefunktionen
Frequenzbandanalyse
421
