R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

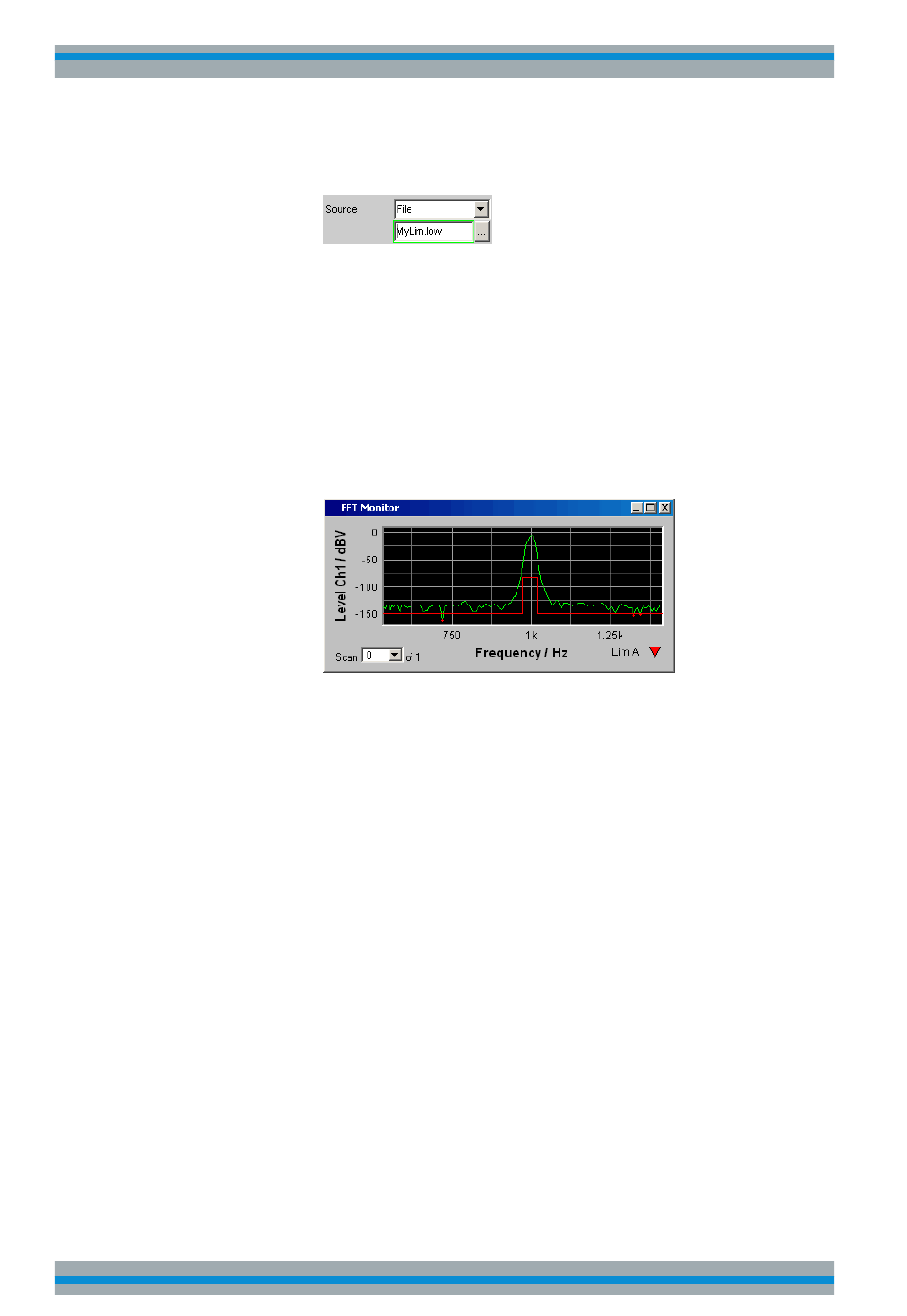

"File"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
Verfügbar für alle Grafik-Systeme außer Waveform.
Die Grenzwertüberprüfung erfolgt anhand einer Limit-Datei.
Eingabe des Dateinamens der Limit-Datei erfolgt in der nachfolgen-
den Einstellzeile.
Diese Limit-Datei enthält in einem eigenständigen Format (siehe
Kapitel 5.52.4,
eine Grenzwertkurve.
Mit jedem neuen Scan werden die Einträge in der Limit-Datei auf die
X-Werte des Scans interpoliert.
Alle Scans eines Traces werden gegen diese gemeinsame Grenz-
wertkurve verglichen und die Grenzwertverletzungen markiert.
"File Intern"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
File Intern wird nur angeboten und zwangsweise eingestellt, wenn
unter Y-Source = File:Trace A oder File: Trace B eingestellt ist und
eine Trace-Datei geladen ist, die zusätzlich zu den Daten-Scans
Limit-Scans enthält.
Die Limit Lower Kurve aus der Trace-Datei wird in der Grafik darge-
stellt und alle Scans (außer die Min/Max-Scans) werden gegen diese
Grenzwertkurve verglichen.
"Hold"
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Der Limitwert oder Limittrace wird nicht mehr verändert. Wird eine
Trace-Datei mit Limitwertwert oder Limittrace geladen, so werden die
Limitwerte aus der Datei nicht wirksam, sondern der zuletzt einge-
stellt Limitwert oder Limittrace wird verwendet.
Wird Hold gewählt, ohne dass bereits gültige Limittrace-Daten vorlie-
gen, erfolgt eine Warnung und die zuletzt gültige Wahl von Limit wird
wieder eingestellt.
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMLower:SOURce
DISPlay:SWEep<n2>:B:LIMLower:SOURce
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
"Grenzwert-Dateien",
auf Seite 639) Stützpunkte für
auf Seite 806
auf Seite 806
Gerätefunktionen
557
