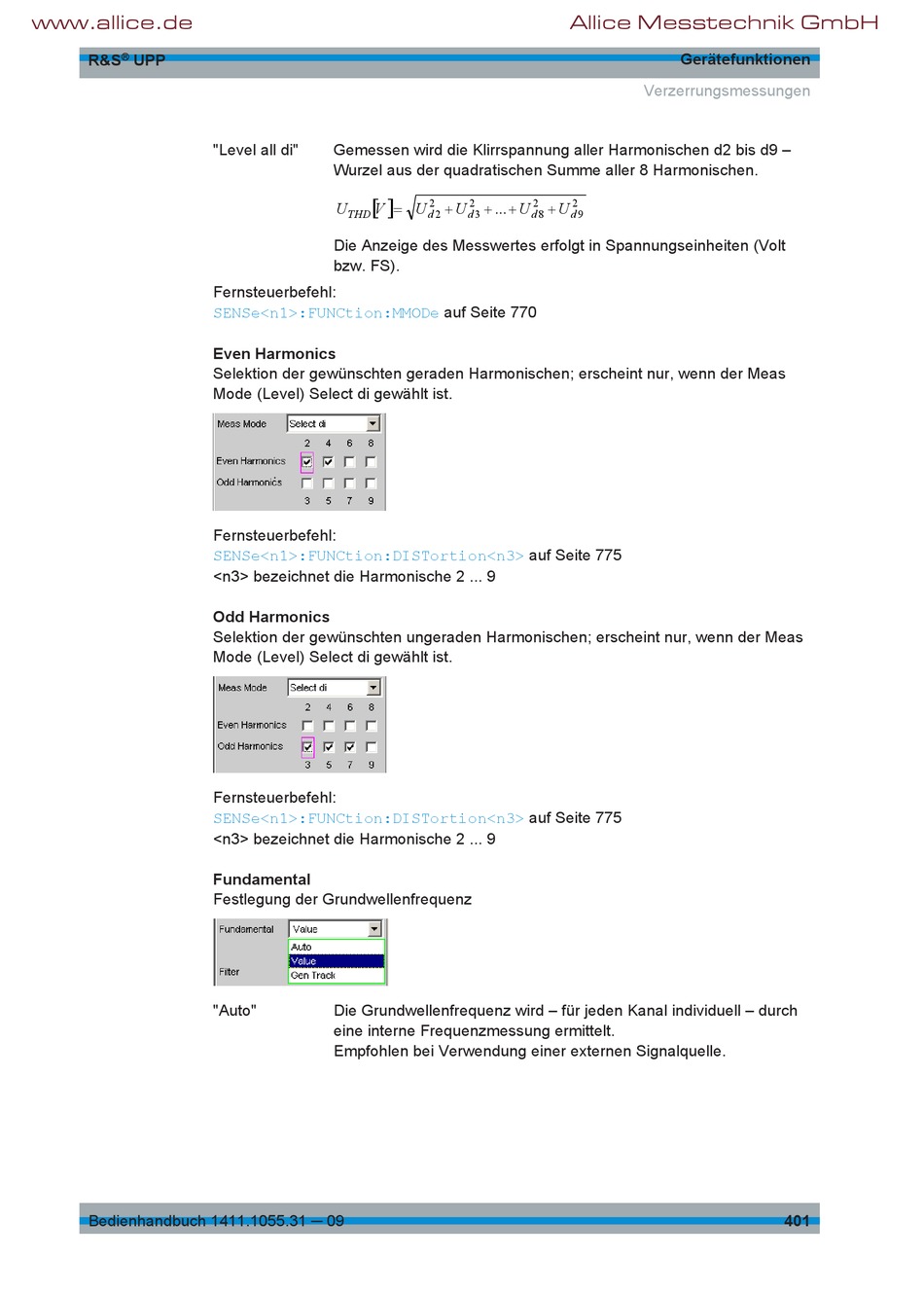

"Level all di"
Gemessen wird die Klirrspannung aller Harmonischen d2 bis d9 –
Wurzel aus der quadratischen Summe aller 8 Harmonischen.
U
V
THD
Die Anzeige des Messwertes erfolgt in Spannungseinheiten (Volt
bzw. FS).
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:MMODe
Even Harmonics
Selektion der gewünschten geraden Harmonischen; erscheint nur, wenn der Meas
Mode (Level) Select di gewählt ist.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:DISTortion<n3>
<n3> bezeichnet die Harmonische 2 ... 9
Odd Harmonics
Selektion der gewünschten ungeraden Harmonischen; erscheint nur, wenn der Meas
Mode (Level) Select di gewählt ist.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:DISTortion<n3>
<n3> bezeichnet die Harmonische 2 ... 9
Fundamental
Festlegung der Grundwellenfrequenz
"Auto"
Die Grundwellenfrequenz wird – für jeden Kanal individuell – durch
eine interne Frequenzmessung ermittelt.
Empfohlen bei Verwendung einer externen Signalquelle.
2
2
2
U
U
...
U
d
2
d
3
d
8
auf Seite 770
auf Seite 775
auf Seite 775
