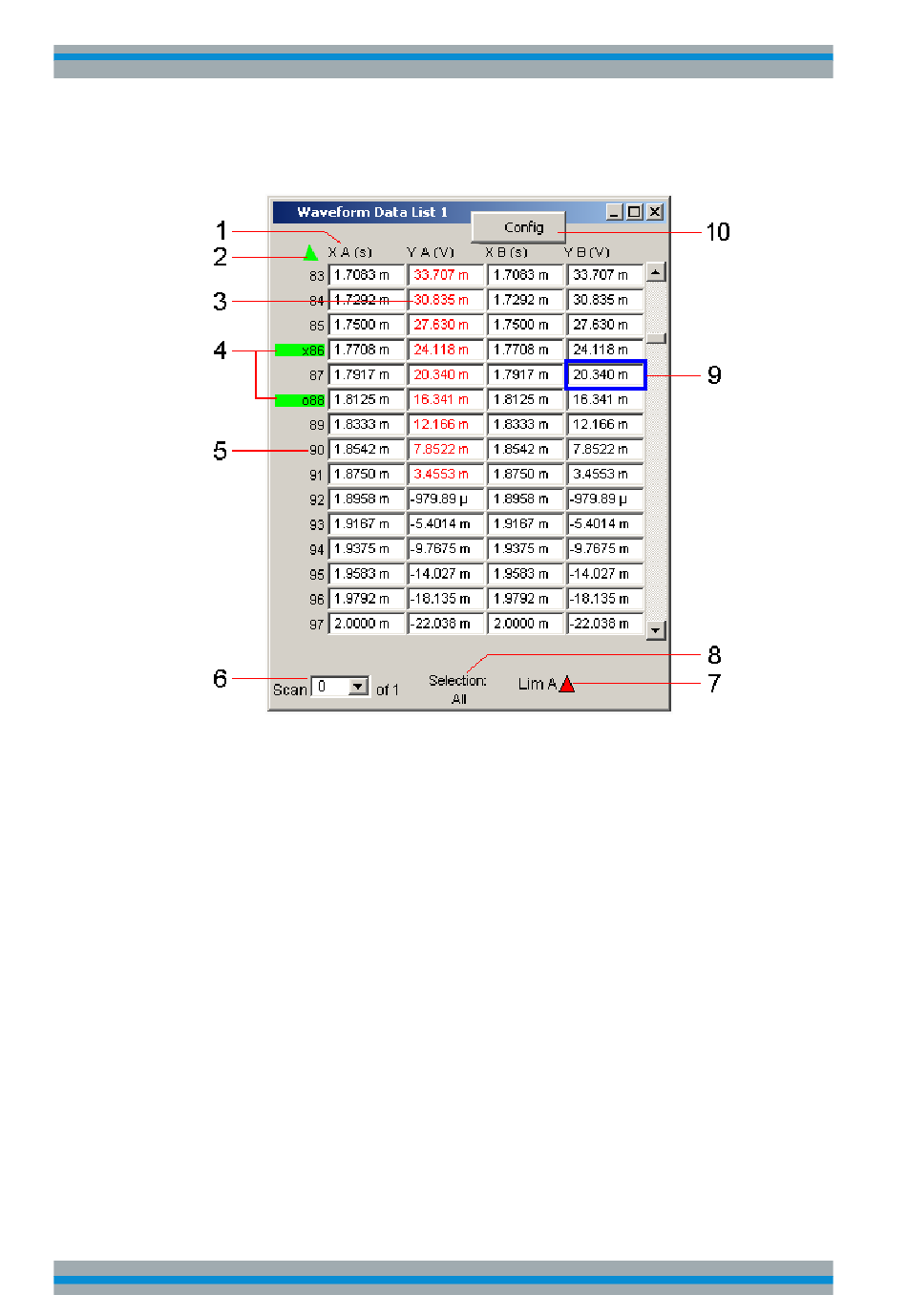

5.45.1 Grafische Darstellung, Erklärung der Elemente
Bedienhandbuch 1411.1055.31 ─ 09
1: Messwertspalten
In maximal vier Spalten werden Trace A, Trace B und die zugehörigen X-Achsen als
Zahlenwerte angezeigt.
2: Pfeil
Farbige Pfeilsymbole zeigen in die Richtung, in der ein Cursor das Anzeigefenster ver-
lassen hat.
3: Messwert mit Grenzwertverletzung
Eine Grenzwertverletzung, die in der Kurven- und Balkendarstellung mit roten Punk-
ten / roten Balken gekennzeichnet ist, wird in der Messwert-Liste durch rote Messwerte
dargestellt.
4: Cursormarkierung
Eine rechteckige Farbmarkierung kennzeichnet die Zeile mit dem Wert, auf dem der
Cursor steht (auch bei Kurven- und Balkendarstellung). Ein o oder ein x vor der Mess-
wertnummer kennzeichnen den O- oder X-Cursor.
