R&S
UPP
5.50.3 Sweeplisten
5.50.4 Grenzwert-Dateien
Bedienhandbuch 1411.1055.31 ─ 09
Genaue Beschreibung des Speicherformates siehe
Dateien",
auf Seite 636.

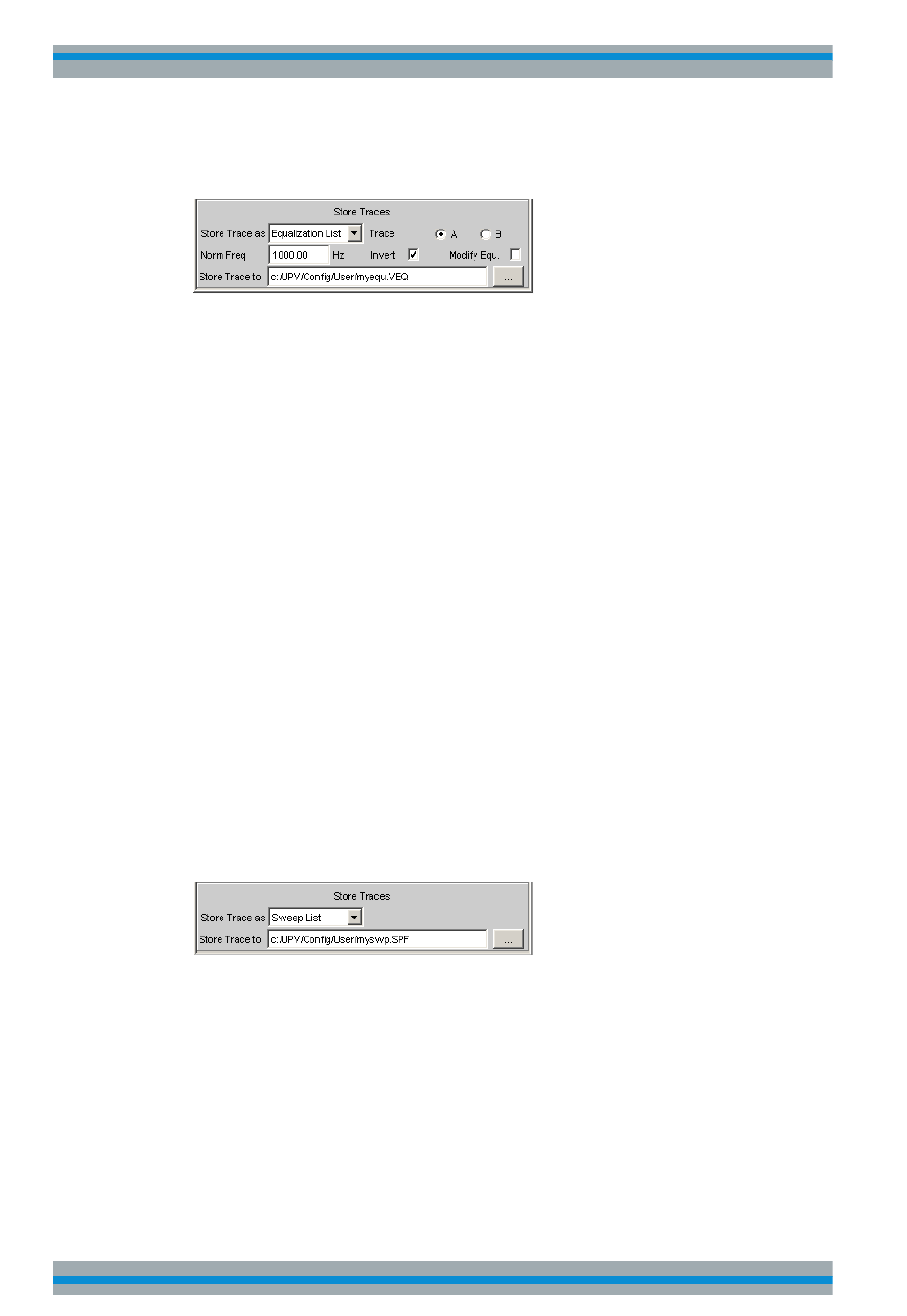

Eine Sweep Liste enthält eine beliebige Sweep-Achse. Da die einzelnen X-Werte aus
einer aktuellen Messwertreihe extrahiert werden, liegen sie in aufsteigender Reihen-
folge vor. Wird die Datei von Hand nachbearbeitet, können die Abstände der Sweep-
Punkte beliebig gewählt werden, um so an besonders interessierenden Stellen eine
Häufung vorzunehmen, ohne die Gesamt-Sweep-Punktezahl drastisch zu erhöhen.
Die Sweep-Punkte müssen aber in aufsteigender oder abfallender Reihenfolge ange-
geben werden – sie dürfen nicht die Richtung wechseln! Die Sweep-Punkte werden
vom Sweep-System in der Reihenfolge abgearbeitet, in der sie in der Liste vorliegen.
Sie muss mindestens zwei verschiedene Punkte enthalten.
Die Datei kann maximal 1024 X-Werte enthalten, weil ein Generatorsweep maximal
nur 1024 Sweep-Punkte haben kann. Liegt eine Messwertreihe mit mehr als 1024 X/Y-
Pärchen vor, erfolgt automatisch eine Datenkomprimierung, indem nur jeder 2., 4., 8.,
... Wert für die Sweepliste abgespeichert wird.
Wird eine Sweepliste aus einer Multiscandarstellung heraus abgespeichert (auch die
Min/Max-Scans bei der Single Scan Darstellung), spielt der aktuell ausgewählten Scan
keine Rolle, denn die X-Werte sind für alle Scans gleich.
Wird der Dateiname ohne Dateinamenerweiterung angegeben, lautet die vorgeschla-
gene Dateinamenerweiterung .SPL, es kann aber jede beliebige Dateinamenerweite-
rung angegeben werden.
Genaue Beschreibung des Speicherformates siehe
auf Seite 638.
Eine Grenzwertliste enthält X- und Y-Daten die aus der aktuellen Messwertreihe ext-
rahiert wurden. Bei der Abspeicherung wird nicht danach unterschieden, ob die Datei
später als Upper-Limit oder als Lower-Limit benutzt wird. Dies hängt davon ab, ob die
Datei als Upper-Limit-Datei oder als Lower-Limit-Datei geladen wird. Eine Grenzwert-
liste, die aus einer Messwertreihe gewonnen wurde, hat i.d.R. mehr Stützpunkte als
benötigt werden, weshalb es oft notwendig ist, die Datei nachzubearbeiten. Wie das
gemacht wird siehe
Kapitel 5.53,
Allice Messtechnik GmbH
Kapitel 5.52.2, "Equalization-
Kapitel 5.52.3,
"Editieren",
auf Seite 640.
Gerätefunktionen
Speichern
"Sweeplisten",
622
