R&S
UPP
5.5.5 HEAC-Support
5.6 Generatorsignale
Bedienhandbuch 1411.1055.31 ─ 09

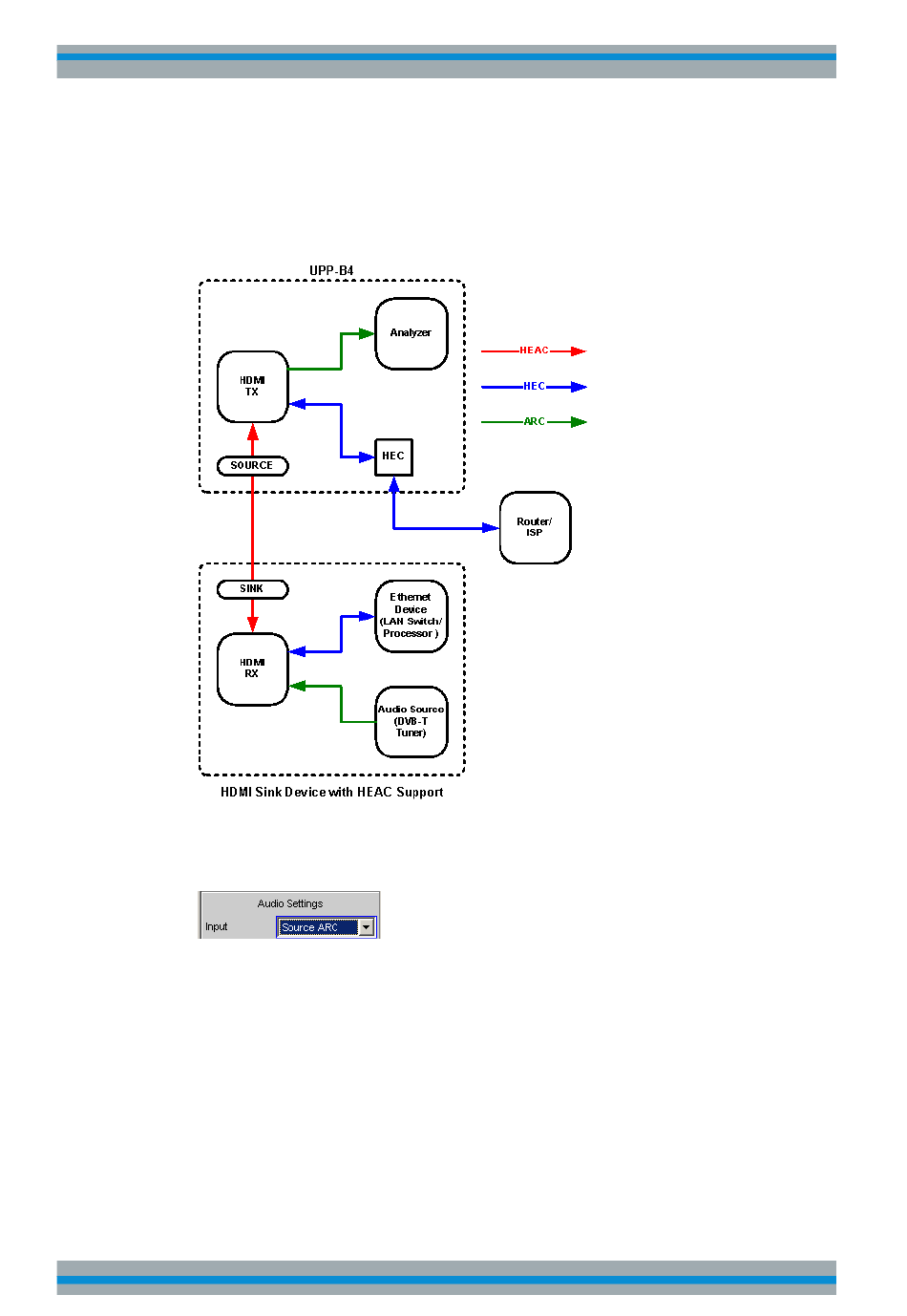

Der HDMI-Generator unterstützt sowohl den Audio Return Channel (ARC), als auch
den HDMI Ethernet Channel (HEC). Folgendes Blockschaltbild verdeutlicht die interne
Verschaltung:
Für die Analyse des rückwärts in die Generatorbuchse eingespeisten Audio Return
Channels kann im Analyzer Config Panel der Audio "Input" auf "Source ARC" gestellt
werden.
Zum Testen der Ethernet-Funktionalität eines Messobjektes steht dem Benutzer die
HEC (Source) RJ45 Buchse zur Verfügung.
Der Abschnitt Generatorsignale beschreibt die Einstellparameter für alle Signale, die
an den analogen oder digitalen Ausgängen erzeugt werden können. Die Signale wer-
den im Panel Generator Function mit dem Auswahlfeld Function ausgewählt. Die wei-
teren Einstellzeilen hängen von der gewählten Funktion ab.
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
243
