R&S
UPP
5.2 Analog Generator konfigurieren
5.2.1 Analog Generator Config Panel
Bedienhandbuch 1411.1055.31 ─ 09

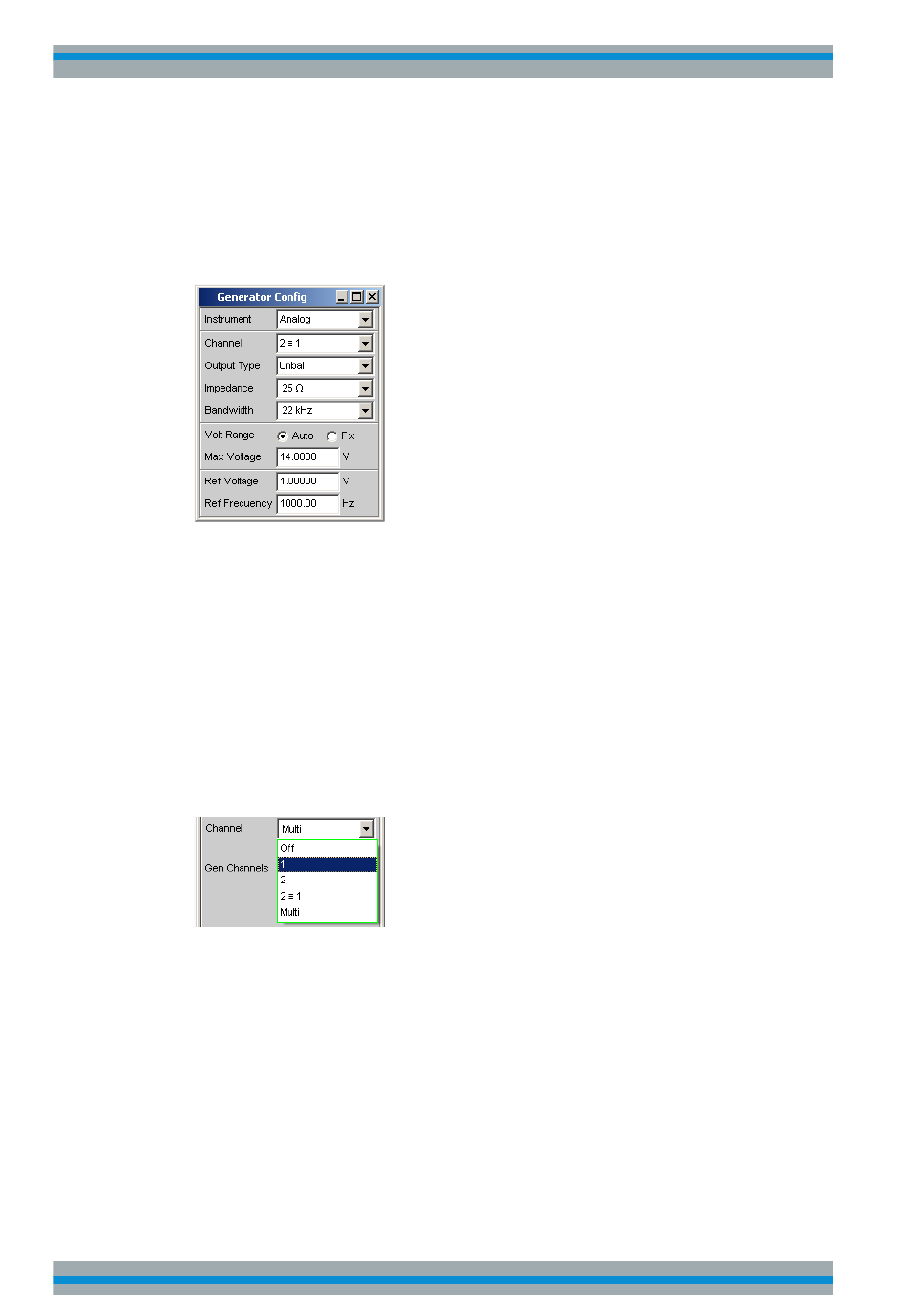

Bild 5-1: Konfigurationspanel Analog-Generator
Das Generator-Instrument "Analog" erfordert keine Optionen für die 2-kanalige Gene-
rierung und die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) für die Acht-kana-
lige Generierung.
Nachfolgend werden die Konfigurationsmöglichkeiten für den analogen Generator
beschrieben.
Channel
Auswahl der signalführenden XLR-Stecker an der R&S UPP-Frontseite.
Auswahl der Kanäle auf der 25-poligen D-Sub-Buchse mit der Einstellung "Multi",
sofern die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) eingebaut ist.
Beide XLR-Stecker sind abgeschaltet.
"OFF"
"1"
Der XLR-Stecker 1 liefert das Generatorsignal, der XLR-Stecker 2 ist
abgeschaltet.
"2"
Der XLR-Stecker 2 liefert das Generatorsignal, der XLR-Stecker 1 ist
abgeschaltet.
"2 = 1"
Beide XLR-Stecker liefern ein Ausgangssignal.
Hinweis: Bei Wahl der Generatorfunktion Stereo Sine kann das Aus-
gangssignal in Pegel und Frequenz unterschiedlich sein.
Allice Messtechnik GmbH
Gerätefunktionen
Analog Generator konfigurieren
207
