5.30.3 Anzeige der Error-Flags
Bedienhandbuch 1411.1055.31 ─ 09
Bei vorgegebenem Format hängt die Bedeutung der einzelnen Bitfelder, die Interpreta-
tion des Inhaltes und sogar die Position und Länge der Bitfelder noch von anderen,
vorausgehenden Bitfeldern ab. Durch das IEC-Normungsgremium werden diese For-
mate ständig weiterentwickelt, wodurch neue – bisher reservierte – Bitkombinationen
hinzukommen. Durch Software-Updates der R&S UPP-Software kann das Dig Analy-
zer Protocol Window auf den neuesten Stand gebracht werden.
Die aktuellen für ein Bitfeld möglichen Werte und Bedeutungen können der Norm IEC
60958-3 (Consumer Applications) bzw. IEC 60958-4 (Professional Applications) oder
dem Protocol Generator-Panel entnommen werden.

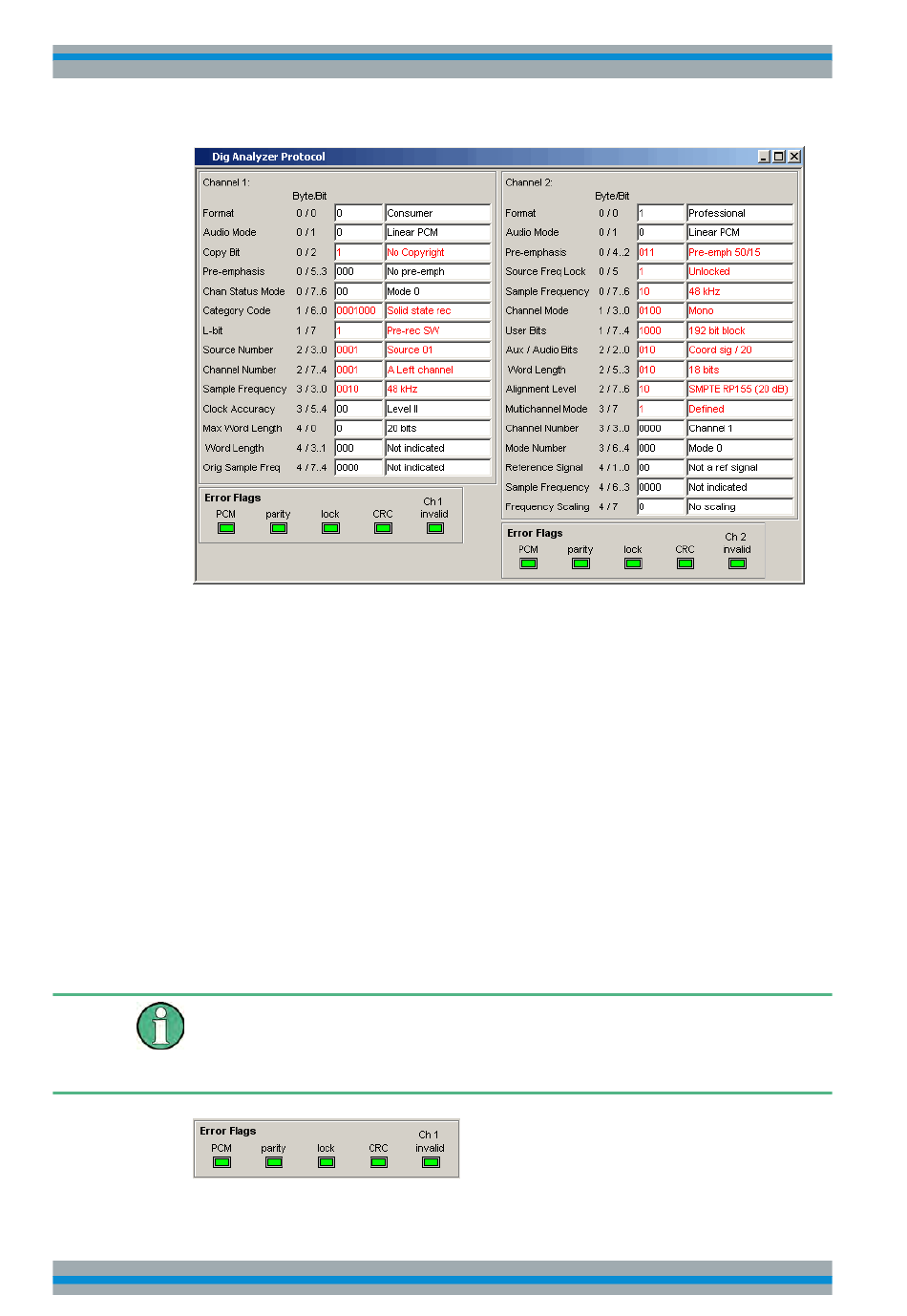

Neben den Channel-Status-Informationen werden im Dig Analyzer Protocol-Window
auch die "Error-Flags" angezeigt, die Fehler im Datenstrom signalisieren. Bei Auftreten
eines Fehlers wechselt die Farbe der "LED" von grün auf rot. Sobald der Fehler ver-
schwindet, geht die "LED" zurück auf grün.
Die Errorflags werden genau wie die Channel-Status-Informationen am Ende eines
Messzyklus gelesen. Die Update-Rate der Error-Flags hängt daher von der Messzeit
der eingestellten Funktion ab. Bei Einzelmessung bleibt der am Messende gelesene
Zustand solange erhalten, bis eine neue Messung ausgelöst und beendet wird.
