Bedienhandbuch 1411.1055.31 ─ 09

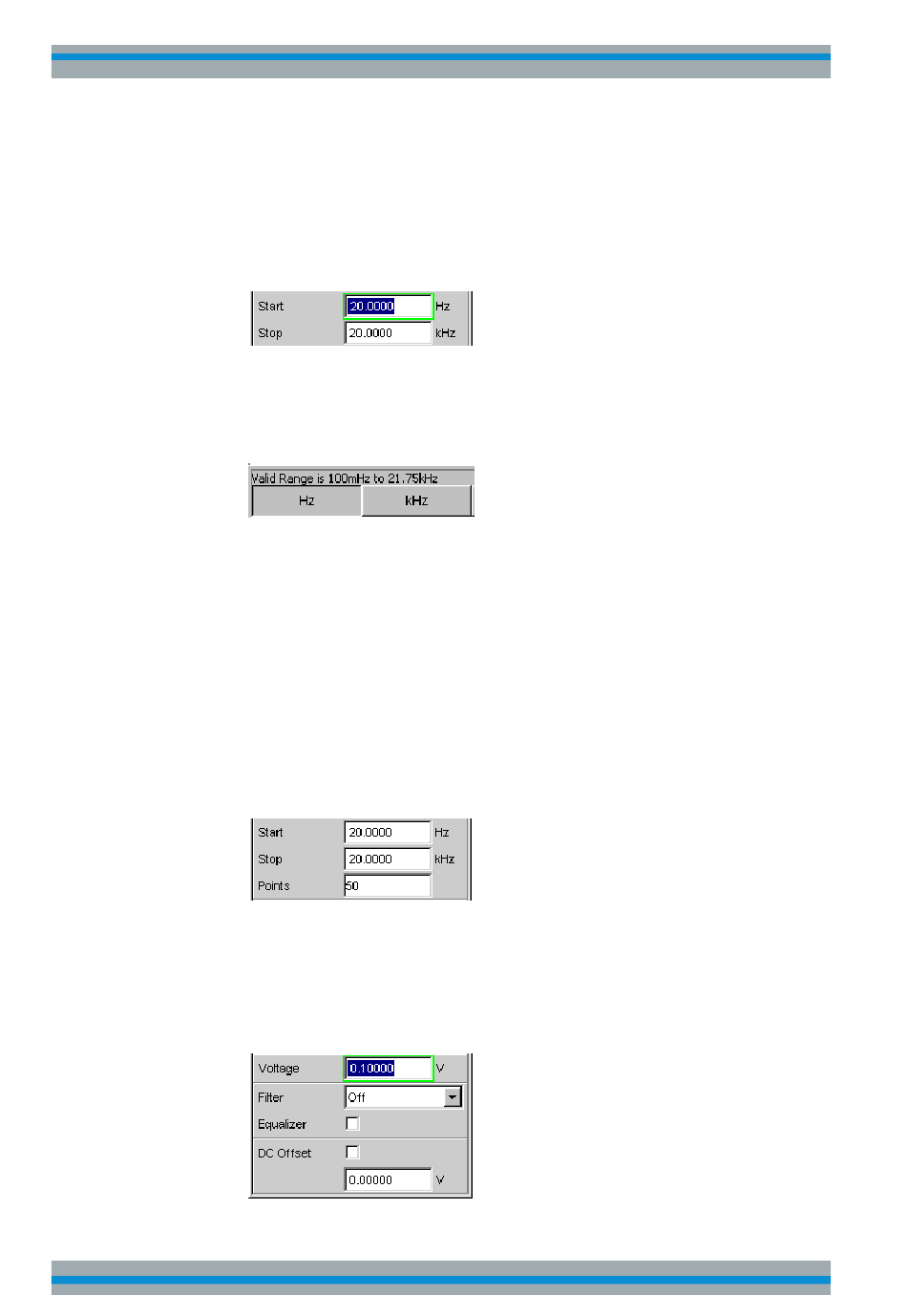

g) In die beiden Zeilen "Start" und "Stop" müssen nun die Werte für die Start-
bzw. Stopp-Frequenz des Sweeps eingegeben werden.
Mit dem Markieren der entsprechenden Zeile erhält dieses einen grünen Aus-
wahlrahmen. Der gewünschte Frequenzwert kann nun direkt eingetippt werden
(in diesem Beispiel 20 Hz). Ein Druck auf die Enter-Taste übernimmt den Wert
und stellt die Hardware entsprechend ein.
Der für die Eingabe mögliche Wertebereich wird über der Softkeyleiste angege-
ben. Eingaben außerhalb des angegebenen Wertebereichs werden nicht ange-
nommen, es ertönt ein Warnton und die Eingabe wird auf den entsprechenden
Minimal- bzw. Maximalwert abgeändert.
Sobald das Werteingabefeld markiert ist, werden auf der Softkeyleiste alle hier
verfügbaren Einheiten angezeigt, eventuell erscheinen nach Betätigen des But-
tons >> weitere Einheiten. Die Werteingabe kann auch durch Betätigen des
Softkeys mit der gewünschten Einheit abgeschlossen werden; dies bietet sich
immer dann an, wenn auf eine andere Einheit gewechselt werden soll.
Der Wert für die Stopp-Frequenz wird auf die gleiche Art eingegeben, hier
20 kHz.
h) In der Zeile "Points" muss noch die Anzahl der gewünschten Sweep-Punkte
eingegeben werden, 30 Punkte sind hier voreingestellt. Bis zu 1024 Punkte
können gewählt werden, in diesem Beispiel werden 50 Punkte eingegeben.
Hiermit ergibt sich in der Regel eine ausreichende Dichte der Messwerte, ohne
den gesamten Messablauf allzusehr zu verlängern.
i)
In der Zeile "Voltage" wird der gewünschte Ausgangsspannungswert für die
Messung eingegeben, wiederum durch Eintippen des Wertes, nachdem die
Zeile markiert wurde. Auch hier wird der Wertebereich über den Softkeys ange-
zeigt, die möglichen Einheiten werden über die Softkeys angeboten.
Die noch folgenden Zeilen haben für dieses Beispiel keine Bedeutung, die Ein-
stellung des Generators ist damit abgeschlossen.
Allice Messtechnik GmbH
Einführung in die Bedienung anhand von Beispielen
Getting Started
96
