R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

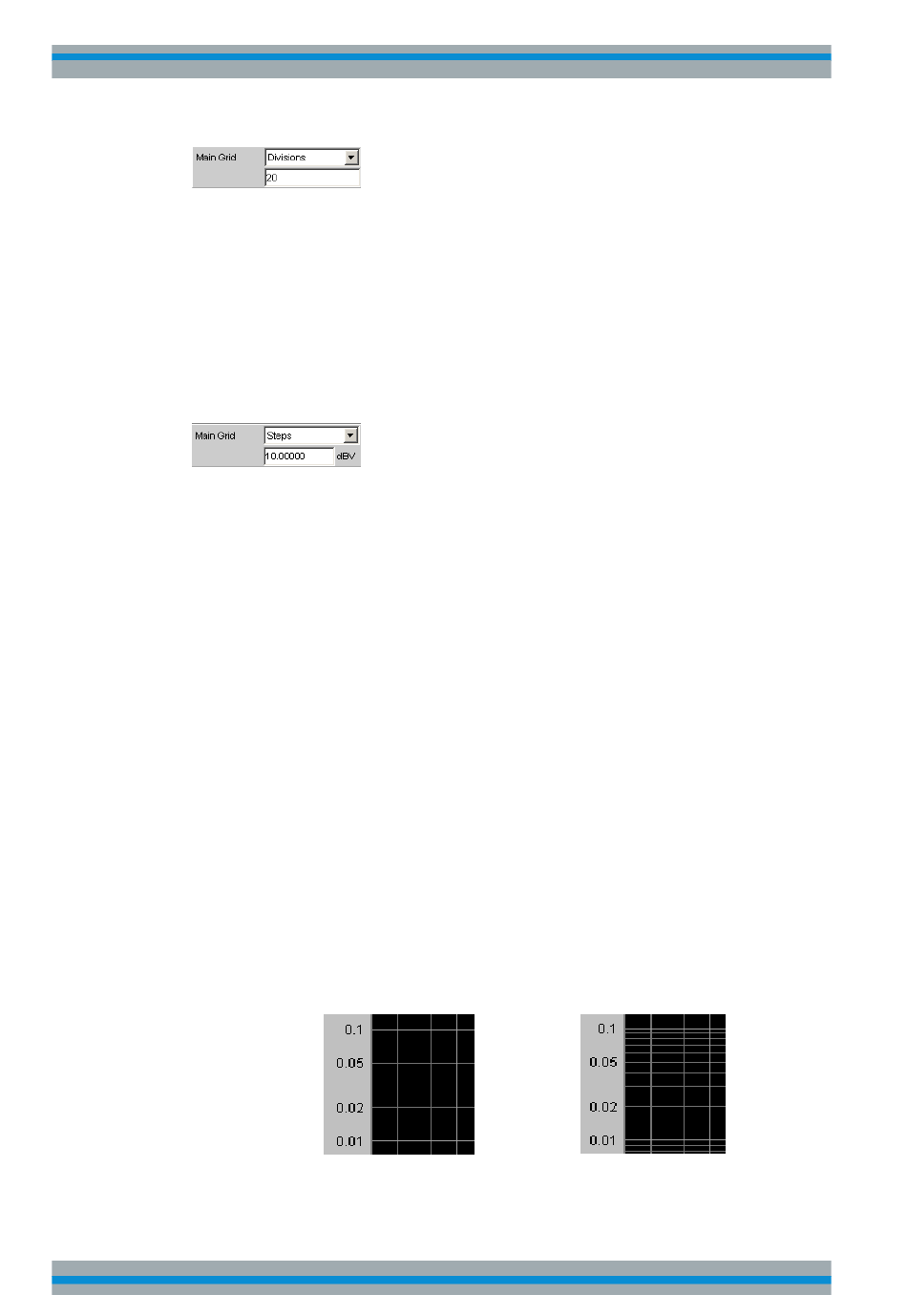

Wert für die Anzahl von Unterteilungen einer Linear unterteilten Y-Achse (Einstellung
Spacing = Lin) durch Hauptgitternetzlinien.
Wird hier z.B. der Wert 2 angegeben, so wird die Y-Achse in zwei Abschnitte unter-
teilt, d.h., es erscheint eine Hauptgitternetzlinie.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Steps
Bei Einstellung Spacing = Lin:
Wert für die Schrittweite einer Linear unterteilten Y-Achse durch Hauptgitternetzlinien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Sub Grid
Unterteilung der Hauptgitternetzlinien einer grafischen Darstellung mit Hilfsgitternetzli-
nien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
"Off"
Keine Hilfsgitternetzlinien.
"2, 4, 5"
Bei Einstellung Spacing = Lin:
Unterteilung der Hauptgitternetzlinien einer linear unterteilten Y-
Achse in 2, 4 oder 5 Abschnitte.
Wird hier z.B. der Wert 2 angegeben, so wird der Bereich zwischen
zwei Hauptgitternetzlinien in 2 Abschnitte aufgeteilt, d.h., es erscheint
zwischen den Hauptgitternetzlinien jeweils eine Hilfsgitternetzlinie.
Beim Verkleinern des Grafikfensters entfallen diese Hilfsgitternetzli-
nien nicht!
"Coarse, Fine"
Bei Einstellung Spacing = Log:
Grobe oder feine Unterteilung der Hauptgitternetzlinien einer logarith-
misch unterteilten Y-Achse durch Hilfsgitternetzlinien.
Coarse: Nur die Hilfsgitternetzlinien 2
und 5
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Fine: Alle Hilfsgitternetzlinien
Gerätefunktionen
552
