R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"DigIn Unbal"
Audioquelle ist die DIGITAL IN-BNC-Buchse.
Neben den HDMI-Schnittstellen "HDMI Sink" und "Source ARC" kann
hier auch die Schnittstelle des Digital Audio Analysators DIGITAL IN-
BNC-Buchse gewählt werden. Dadurch ist es möglich, die Dekodier-
Funktion für kodierte Signale (siehe
dieser Schnittstelle zu verwenden. Außerdem ist dadurch eine
Umschaltung dieses digitalen Einganges ohne Instrumentwechsel
möglich.
"DigIn Optical"
Audioquelle ist die DIGITAL IN-TOSLINK-Buchse.
Neben den HDMI-Schnittstellen "HDMI Sink" und "Source ARC" kann
hier auch die Schnittstelle des Digital Audio Analysators DIGITAL IN-
TOSLINK-Buchse gewählt werden. Dadurch ist es möglich, die Deko-
dier-Funktion für kodierte Signale (siehe
auch auf dieser Schnittstelle zu verwenden. Außerdem ist dadurch
eine Umschaltung dieses digitalen Einganges ohne Instrumentwech-
sel möglich.
Fernsteuerbefehl:
SENSe<n1>:HDMI:AUDio:INPut

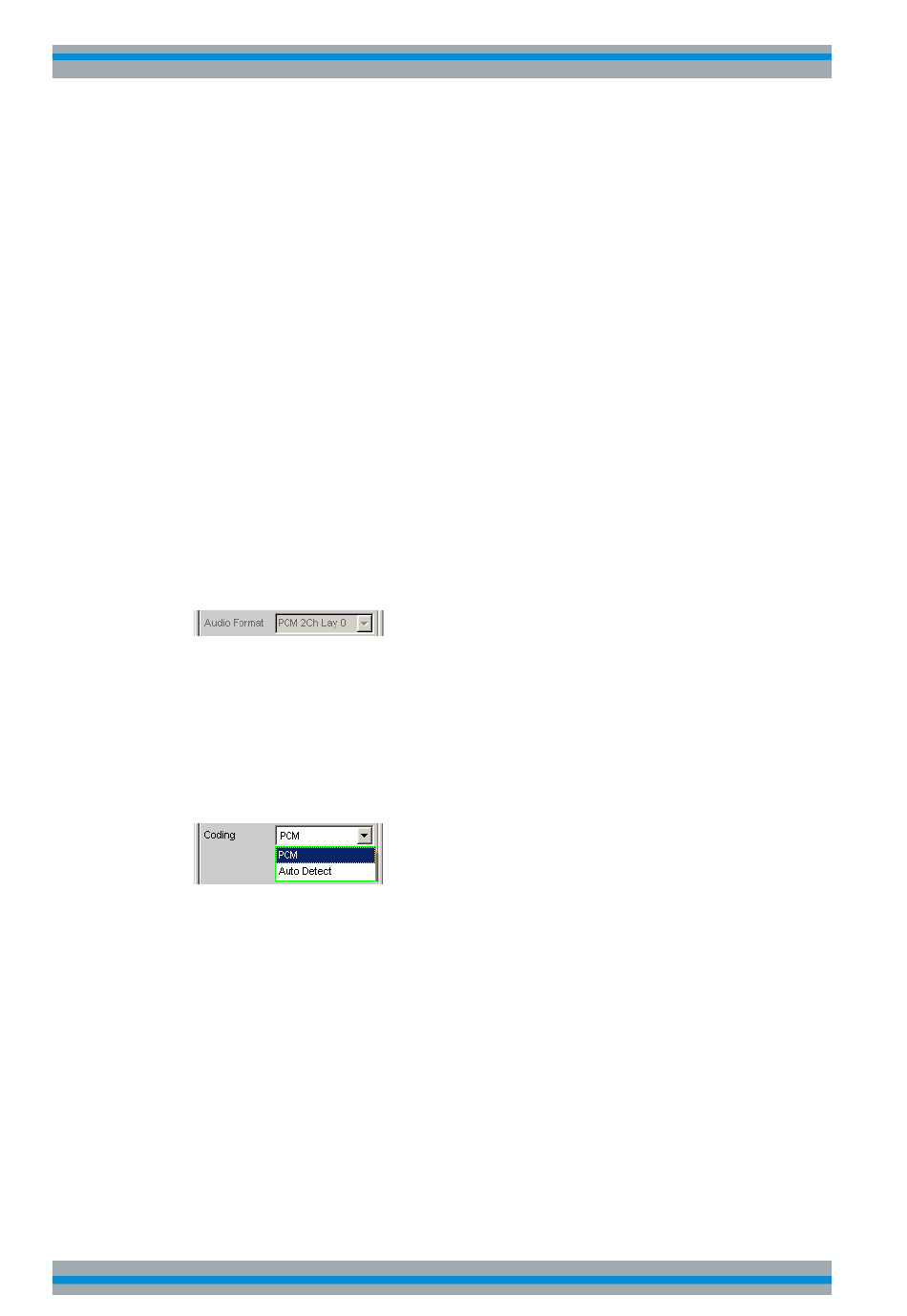

Audio Format
HDMI Layout der eingespeisten Audiodaten.
"PCM Lay 0"
2 Kanäle mit PCM-Daten oder Compressed Audio.
8 Kanäle mit PCM-Daten.
"PCM Lay 1"
Fernsteuerbefehl:
SENSe<n1>:HDMI:AUDio:FORMat
Coding
Auswahl der Decoderfunktionalität.
Die Analyse von Dolby-Formaten ist nur mit der Option R&S UPP-K41 (Dolby-Deko-
dierung) verfügbar.
"PCM"
Eingehende Audiodaten werden direkt analysiert.
"Auto Detect"
Das Format der empfangenen Audiodaten wird automatisch detek-
tiert, kodierte Audiosignale werden dekodiert. Das Format kann nur
erkannt werden, wenn es sich nicht um Null-Samples handelt. Für
PCM-kodierte Daten sollte die Einstellung "Auto Detect"vermieden
werden, um unnötige interne Signallaufzeiten zu vermeiden und um
die Messgeschwindigkeit zu erhöhen. In der Folgezeile wird das
ermittelte Dekodierungsverfahren angezeigt.
Der Audio Monitor steht im "Auto Detect"-Mode nicht zur Verfügung.
Fernsteuerbefehl:
SENSe<n1>:HDMI:AUDio:CODing
Allice Messtechnik GmbH
HDMI Analyzer konfigurieren
"Coding"
"Coding"
auf Seite 746
auf Seite 746
auf Seite 745
Gerätefunktionen
auf Seite 341) auch auf
auf Seite 341)
341
