R&S
UPP
5.4.3 Schnittstellenbelegung
Bedienhandbuch 1411.1055.31 ─ 09

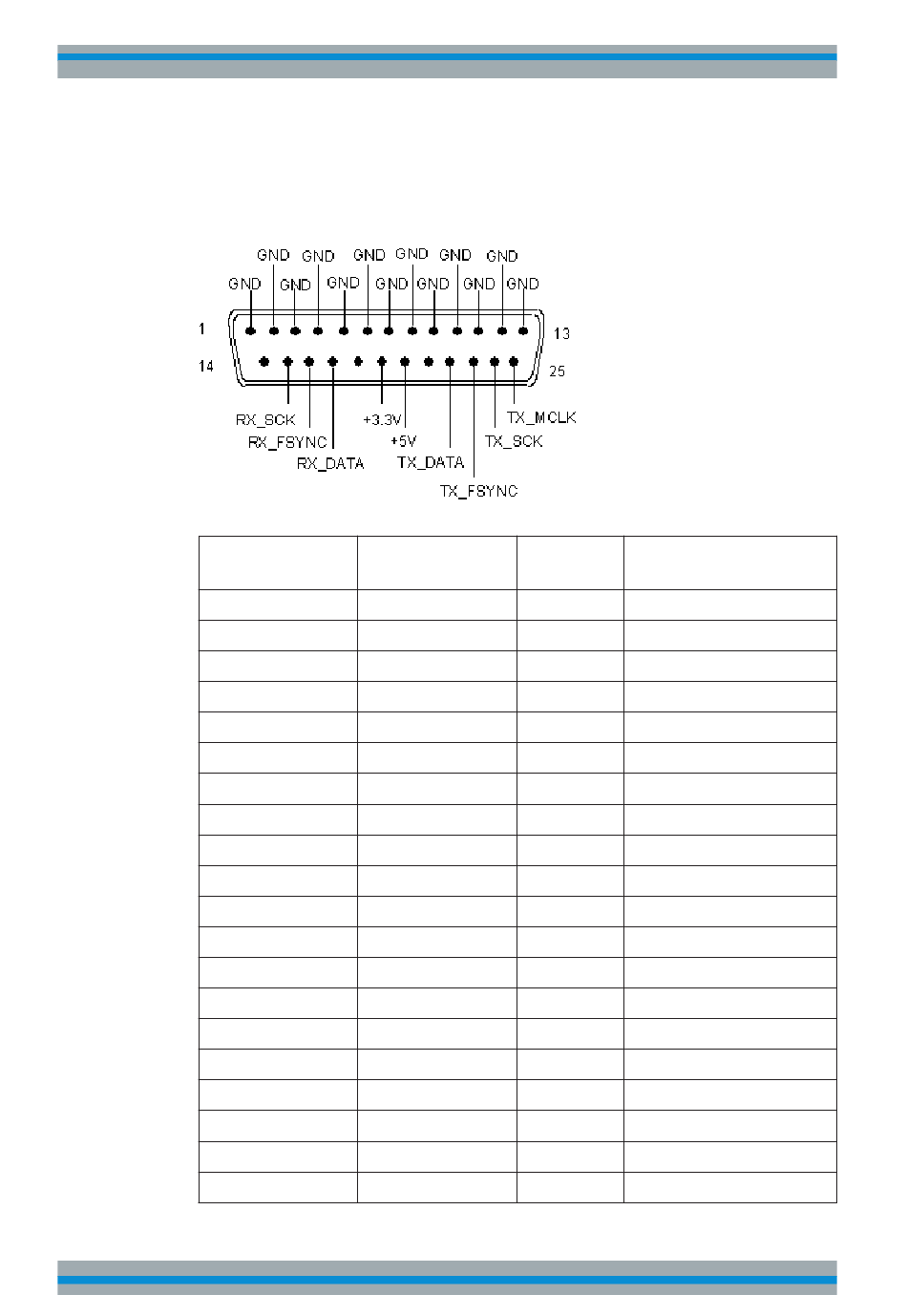

I
2
S-Stecker (25 Pol. D-Sub-Stecker) der Option R&S UPP-B2 (Digitale Audio-
Schnittstellen) .
Anschluss
Signal
1
GND
2
GND
3
GND
4
GND
5
GND
6
GND
7
GND
8
GND
9
GND
10
GND
11
GND
12
GND
13
GND
14
not connected
15
RX_SCK
16
RX_FSYNC
17
RX_DATA
18
not connected
19
+3.3 V (500 mA)
20
+5 V (500 mA)
Allice Messtechnik GmbH
Gerätefunktionen
I
2
S-Generator konfigurieren
Eingang (E)
Beschreibung
Ausgang (A)
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
E
Serial Clock Analyzer
E
Frame Sync Analyzer
E
Serial Data Analyzer
A
Power Supply
A
Power Supply
231
