R&S
UPP
5.6.9 Play
Bedienhandbuch 1411.1055.31 ─ 09
Volt Peak
Eingabe des Spitzenwertes des Arbitrary-Signals. Der Maximalwert hängt vom einge-
stellten DC-Offset ab. Im Analoggenerator hängt die maximale Gesamtspannung
zusätzlich von den Einstellungen
auf Seite 210 im Generator Config Panel ab. Spitzenwert und Effektivwert sind über
den Scheitelfaktor miteinander verkoppelt.
Fernsteuerbefehl:
SOURce:VOLTage:TOTal
Volt RMS
Eingabe des Effektivwerts des Arbitrary-Signals (nur im Analoggenerator). Spitzenwert
und Effektivwert sind über den Scheitelfaktor miteinander verkoppelt.
Fernsteuerbefehl:
SOURce:VOLTage:RMS

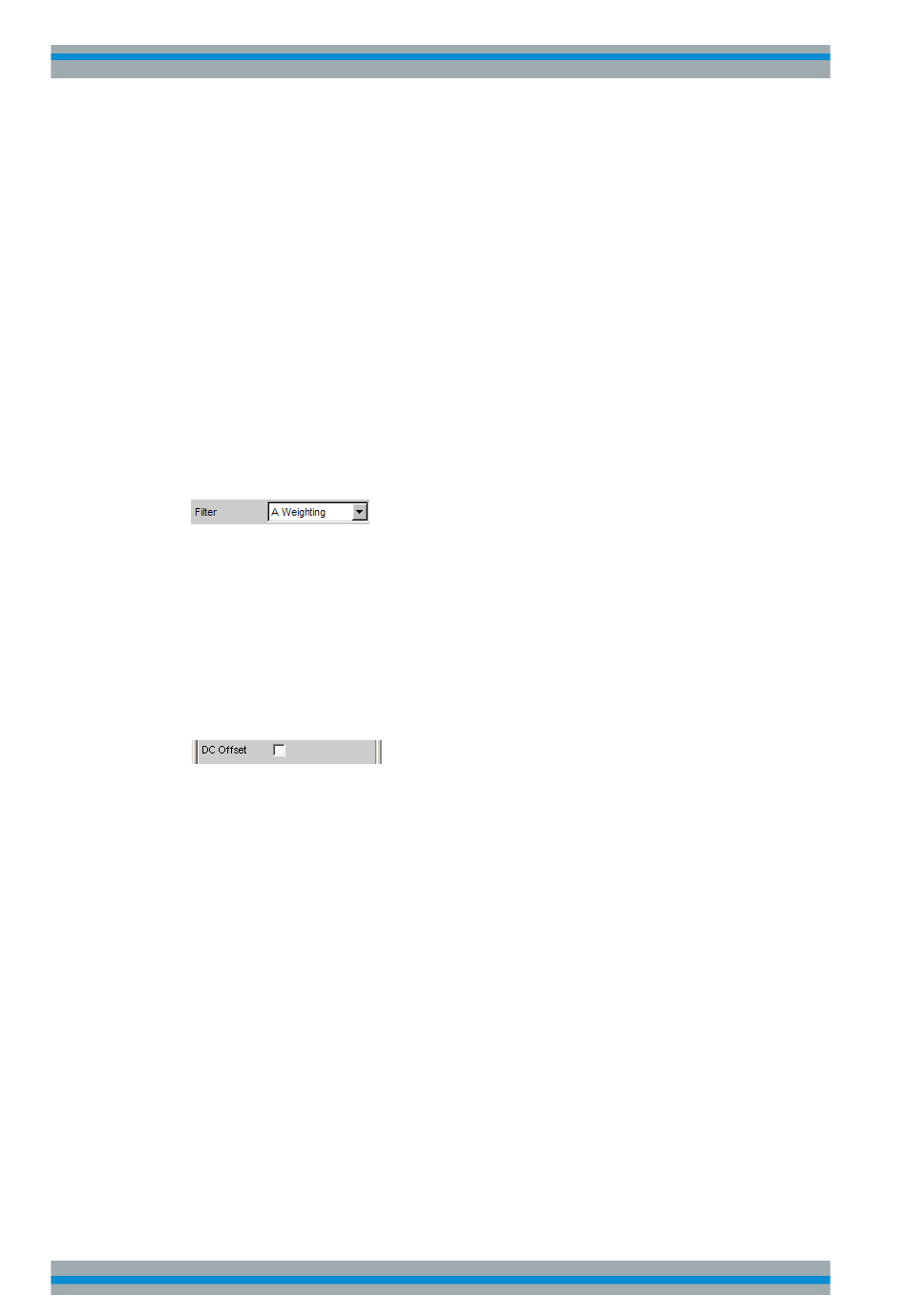

Filter
Das Generatorsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei
definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen
gelten für das ungefilterte Signal.
Fernsteuerbefehl:
auf Seite 791
SOURce:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
auf Seite 483.
DC Offset
Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die
maximal mögliche Wechselspannung. Die Tick-Box schaltet diese Funktion ein oder
aus. Der eingestellte Wert der Offsetspannung wird immer angezeigt.
Fernsteuerbefehl:
SOURce:VOLTage:OFFSet<n3>:STATe
SOURce:VOLTage:OFFSet<n3>
Diese Funktion ermöglicht das Abspielen beliebiger WAV-Dateien. Im Verbindung mit
dem Generatorinstrument "HDMI" können auch die Dolby Digital-Files AC3 und die
®
Dolby Digital
Plus-Files EC3 abgespielt werden. Kodierte Audio-Signale werden dabei
nicht dekodiert, sondern unverändert dem Messobjekt zugespielt.
Folgende Anwendungsfälle werden mit dieser Generator-Funktion abgedeckt:
●
Offline-Analyse von Datenströmen, die mit einem geeigneten Aufnahmegerät auf-
gezeichnet wurden.
"Output Type "
auf Seite 722
auf Seite 722
auf Seite 718
auf Seite 717
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
auf Seite 208 und
"Max Voltage "
Kapitel 5.37.4, "Filter-
267
