"Meas Panel"
Referenzwert aus dem zugehörigen Messfunktions-Konfigurationspa-
nel wird übernommen.
Beispiel:

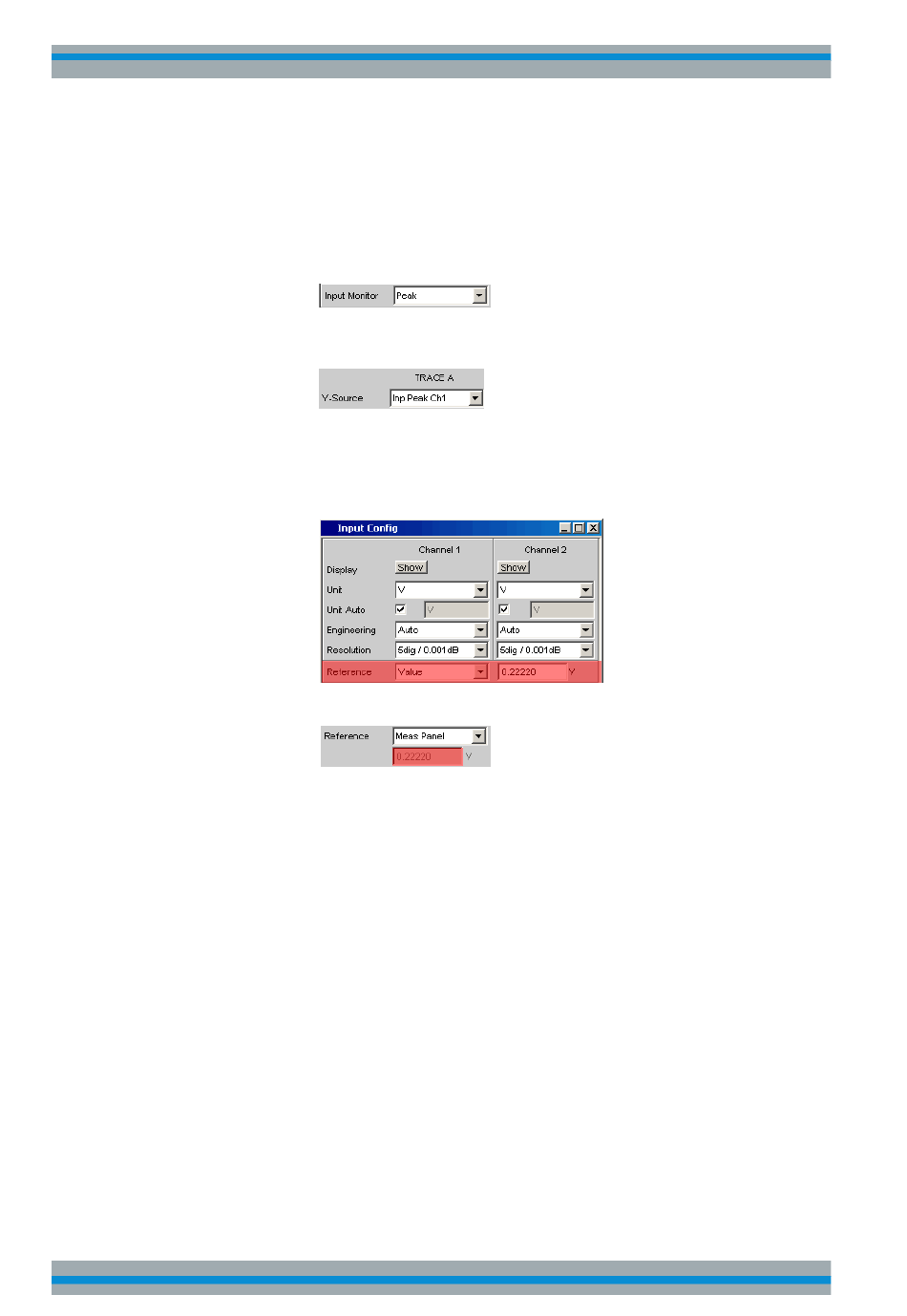

Im Analyzer-Panel ist die Zusatzmessfunktion Input Monitor einge-
schaltet:
Im Grafiksystem Sweep Graph1 wird als Quelle für den Trace A das
Ergebnis der Input Peak-Messung vom Kanal 1 gewählt:
Die Messergebnisse der Zusatzmessfunktion Input Monitor Peak wer-
den somit als Trace A auf der Y1-Achse aufgetragen.
Im Input Config-Panel ist der Referenzwert für die Zusatzmessfunk-
tion auf 0.2222 V eingestellt.
Wird nun Reference = Meas Panel eingestellt,
so wird der Referenzwert aus dem Input Config-Panel hier eingetra-
gen und bei der Wahl referenzbezogener Einheiten verwendet.
Diese Referenzwertübernahme ermöglicht bei referenzbezogenen
Einheiten einen Vergleich von Messwerten im numerischen Anzeige-
feld oder der Kombi-Anzeige mit den Messwerten in der grafischen
Darstellung.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Bargraph
"Value"
Als Referenzwert wird mit der nachfolgenden Einstellzeile ein Zahlen-
wert mit Einheit eingegeben.
"Max"
Als Referenzwert wird einmalig der größte Y-Wert der Messreihe
übernommen. Die Einstellung springt danach auf Value zurück und
der neue Referenzwert wird in der nachfolgenden Einstellzeile ange-
zeigt.
Als Referenzwert wird einmalig der Y-Wert des *-Cursor übernom-
"X Cursor"
men. Die Einstellung springt danach auf Value zurück und der Refe-
renzwert wird in der nachfolgenden Einstellzeile angezeigt.
