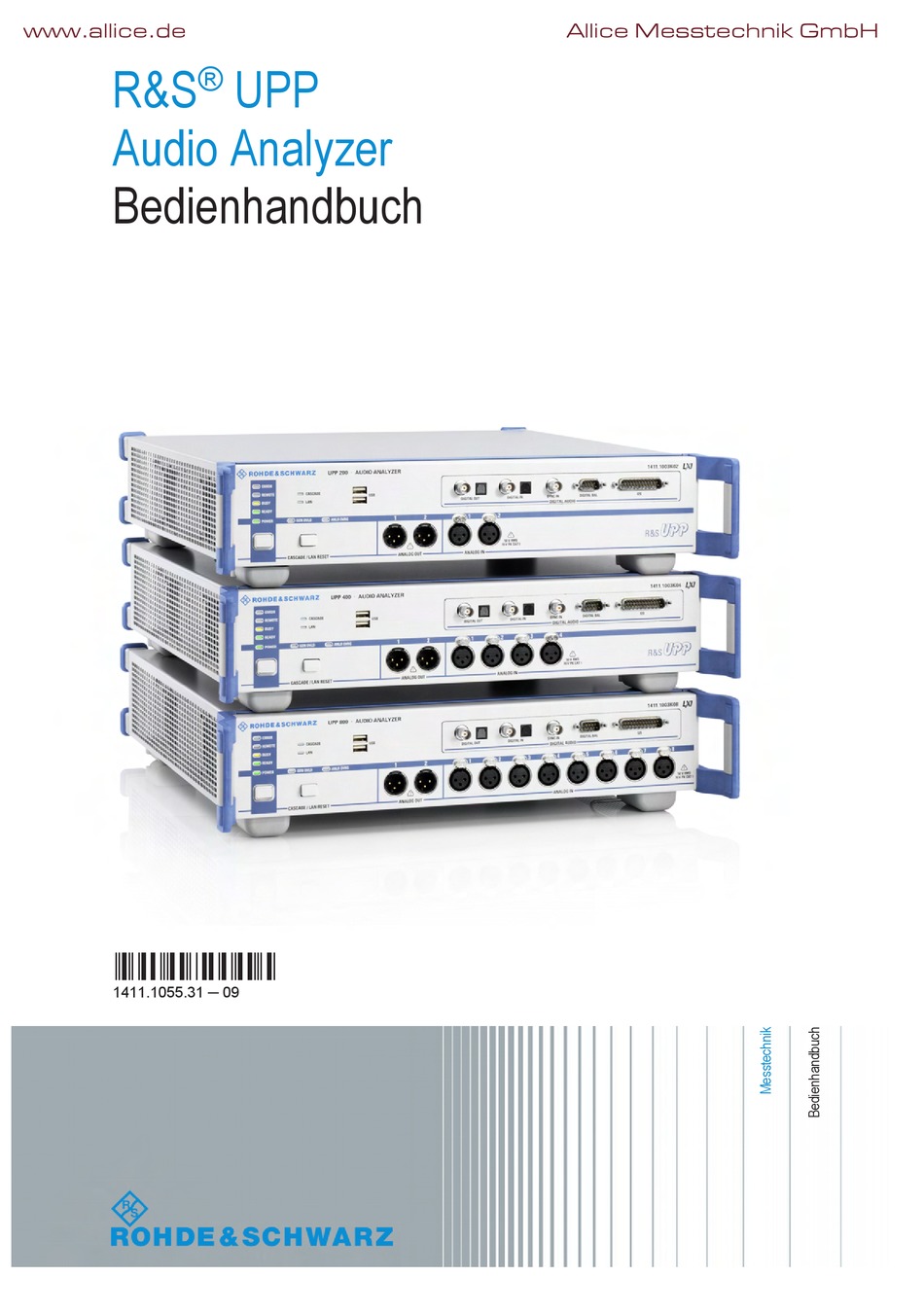

www.allice.de
Allice Messtechnik GmbH
®
R&S
UPP
Audio Analyzer
Bedienhandbuch
(>;:ÅO)
1411.1055.31 ─ 09

Werbung

loading

Verwandte Anleitungen für R&S UPP Serie

Inhaltszusammenfassung für R&S UPP Serie

  • Seite 1 www.allice.de Allice Messtechnik GmbH ® R&S Audio Analyzer Bedienhandbuch (>;:ÅO) 1411.1055.31 ─ 09...
  • Seite 2 www.allice.de Allice Messtechnik GmbH Dieses Bedienhandbuch beschreibt die Audioanalysatoren ● ® R&S UPP200 ● ® R&S UPP400 ● ® R&S UPP800 und ihre Optionen. © 2015 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Telefon: +49 89 41 29 - 0 Fax: +49 89 41 29 12 164 E-mail: info@rohde-schwarz.com...

  • Seite 3: Grundlegende Sicherheitshinweise

    www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise Lesen und beachten Sie unbedingt die nachfolgenden Anweisungen und Sicherheitshinweise! Alle Werke und Standorte der Rohde & Schwarz Firmengruppe sind ständig bemüht, den Sicherheitsstandard unserer Produkte auf dem aktuellsten Stand zu halten und unseren Kunden ein höchstmögliches Maß...
  • Seite 4 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise Symbole und Sicherheitskennzeichnungen Symbol Bedeutung Symbol Bedeutung Achtung, allgemeine Gefahrenstelle EIN-/AUS (Versorgung) Produktdokumentation beachten Vorsicht beim Umgang mit Geräten mit hohem Stand-by-Anzeige Gewicht Gefahr vor elektrischem Schlag Gleichstrom (DC) Warnung vor heißer Oberfläche Wechselstrom (AC) Schutzleiteranschluss Gleichstrom/Wechselstrom (DC/AC) Erdungsanschluss...
  • Seite 5 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise Signalworte und ihre Bedeutung Die folgenden Signalworte werden in der Produktdokumentation verwendet, um vor Risiken und Gefahren zu warnen. kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.
  • Seite 6 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise Elektrische Sicherheit Werden die Hinweise zur elektrischen Sicherheit nicht oder unzureichend beachtet, kann dies elektrischen Schlag, Brand und/oder schwere Verletzungen von Personen, unter Umständen mit Todesfolge, verursachen. 1. Vor jedem Einschalten des Produkts ist sicherzustellen, dass die am Produkt eingestellte Nennspannung und die Netznennspannung des Versorgungsnetzes übereinstimmen.
  • Seite 7 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise 12. Wird ein Produkt ortsfest angeschlossen, ist die Verbindung zwischen dem Schutzleiteranschluss vor Ort und dem Geräteschutzleiter vor jeglicher anderer Verbindung herzustellen. Aufstellung und Anschluss darf nur durch eine Elektrofachkraft erfolgen. 13. Bei ortsfesten Geräten ohne eingebaute Sicherung, Selbstschalter oder ähnliche Schutzeinrichtung muss der Versorgungskreis so abgesichert sein, dass alle Personen, die Zugang zum Produkt haben, sowie das Produkt selbst ausreichend vor Schäden geschützt sind.
  • Seite 8 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise 5. Bei bestimmten Produkten, z.B. HF-Funkanlagen, können funktionsbedingt erhöhte elektromag- netische Strahlungen auftreten. Unter Berücksichtigung der erhöhten Schutzwürdigkeit des unge- borenen Lebens müssen Schwangere durch geeignete Maßnahmen geschützt werden. Auch Träger von Herzschrittmachern können durch elektromagnetische Strahlungen gefährdet sein. Der Arbeitgeber/Betreiber ist verpflichtet, Arbeitsstätten, bei denen ein besonderes Risiko einer Strahlen- exposition besteht, zu beurteilen und zu kennzeichnen und mögliche Gefahren abzuwenden.
  • Seite 9 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise 3. Zellen oder Batterien dürfen nicht kurzgeschlossen werden. Zellen oder Batterien dürfen nicht gefahrbringend in einer Schachtel oder in einem Schubfach gelagert werden, wo sie sich gegenseitig kurzschließen oder durch andere leitende Werkstoffe kurzgeschlossen werden können. Eine Zelle oder Batterie darf erst aus ihrer Originalverpackung entnommen werden, wenn sie verwendet werden soll.
  • Seite 10 www.allice.de Allice Messtechnik GmbH Grundlegende Sicherheitshinweise 3. Werden Produkte oder ihre Bestandteile über den bestimmungsgemäßen Betrieb hinaus mechanisch und/oder thermisch bearbeitet, können ggf. gefährliche Stoffe (schwermetallhaltiger Staub wie z.B. Blei, Beryllium, Nickel) freigesetzt werden. Die Zerlegung des Produkts darf daher nur von speziell geschultem Fachpersonal erfolgen.

  • Seite 11: Der Umwelt Verpflichtet

    www.allice.de Allice Messtechnik GmbH Quality management Certified Quality System ISO 9001 and environmental Certified Environmental System management ISO 14001 Sehr geehrter Kunde, Dear customer, Cher client, Sie haben sich für den Kauf You have decided to buy a Vous avez choisi d’acheter un eines Rohde &...

  • Seite 12: Customer Support

    www.allice.de Allice Messtechnik GmbH Customer Support Technischer Support – wo und wann Sie ihn brauchen Unser Customer Support Center bietet Ihnen schnelle, fachmännische Hilfe für die gesamte Produktpalette von Rohde & Schwarz an. Ein Team von hochqualifizierten Ingenieuren unterstützt Sie telefonisch und arbeitet mit Ihnen eine Lösung für Ihre Anfrage aus - egal, um welchen Aspekt der Bedienung, Programmierung oder Anwendung eines Rohde &...

  • Seite 13: Inhaltsverzeichnis

    www.allice.de Allice Messtechnik GmbH ® Inhalt R&S Inhalt 1 Inhalt der Kundendokumentation............19 2 Inbetriebnahme..................21 Erklärung der Frontansicht..................21 2.1.1 USB-Buchsen........................22 2.1.2 Digitale Audio-Schnittstellen..................22 2.1.3 Digitale Audio / HDMI-Schnittstellen................23 2.1.4 Multi-Kanal-Generator....................26 2.1.5 Analoge Audio-Schnittstellen..................27 2.1.6 LAN-Reset-Taster......................28 2.1.7 Standby-Taster......................29 2.1.8...
  • Seite 14 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S Einbau von Optionen....................46 2.10 R&S UPP an ein Netzwerk (LAN) anschliessen............46 2.10.1 Anschluss an das Netzwerk..................47 2.10.2 Konfiguration des R&S UPP für Netzbetrieb..............47 2.10.3 Konfiguration über LXI....................52 2.10.4 Konfiguration für manuelle Fernbedienung..............58 2.11 Firmware-Update......................62 2.11.1...
  • Seite 15 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 3.3.7 Funktionswahl und Werteingabe...................85 3.3.8 Eingabehilfen........................ 89 3.3.9 Messfunktionen und Darstellung der Messergebnisse..........90 Einführung in die Bedienung anhand von Beispielen..........93 3.4.1 Messung des Frequenzgangs eines Verstärkers, Equalizers, etc........ 93 3.4.2 Messung des Klirrabstands (THD+N) eines Prüflings..........105 Laden von vordefinierten Geräteeinstellungen............113 4 Manuelle Bedienung................
  • Seite 16 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 4.7.6 Funktionen ein- und ausschalten – Tick-Boxen............138 4.7.7 Funktionen umschalten – Radio-Buttons..............138 4.7.8 Auswahl eines Parameters – Auswahlfelder...............138 4.7.9 Numerische Werteingabe – Numerische Eingabefelder..........139 4.7.10 Alphanumerische Eingaben – Texteingabefelder............143 4.7.11 Anzeigefelder......................
  • Seite 17 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 4.18 Tastenübersicht......................198 4.19 Übersicht der Panels und Messwertanzeigen (Grafikfenster)......201 4.20 Übersicht der Statusmeldungen................204 5 Gerätefunktionen................206 Wahl des Generators....................206 5.1.1 Generator Konfiguration Panel..................206 Analog Generator konfigurieren................207 5.2.1 Analog Generator Config Panel.................. 207 5.2.2 Ausgänge des Universal-Generators................
  • Seite 18 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.6.7 Random........................261 5.6.8 Arbitrary........................266 5.6.9 Play..........................267 5.6.10 Polarity........................274 5.6.11 DC (Gleichspannung)....................275 5.6.12 Chirp..........................276 5.6.13 Universal........................278 5.6.14 Lip Sync........................288 Equalization....................... 290 Protokoll Generator....................291 5.8.1 Übergeordnete Einstellungen..................291 5.8.2 Bytes als Zahlenwert einstellen...................293 5.8.3 Bytes im Fernsteuerbetrieb einstellen.................294 5.8.4...
  • Seite 19 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.13.3 Schnittstellenbelegung....................334 5.14 HDMI Analyzer konfigurieren................... 338 5.14.1 HDMI Analyzer Configuration Panel................338 5.14.2 Signalfluss zwischen DUT und R&S UPP ..............347 5.14.3 Schnittstellenbelegung HDMI..................347 5.14.4 Schnittstellenbelegung HEC..................347 5.14.5 HEAC-Support......................348 5.15 Messungen starten....................
  • Seite 20 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.23.4 MOD DIST........................410 5.23.5 DFD..........................412 5.24 Polaritätsmessung....................415 5.25 Frequenzbandanalyse....................416 5.25.1 N-tel-Oktav-Analyse....................416 5.26 FFT-Analyse.......................423 5.26.1 Größe der FFT......................424 5.26.2 Window-Funktion......................425 5.26.3 Post-FFT........................426 5.26.4 Messfunktion FFT....................... 428 5.27 Delay Messung......................435 5.28 Chirp Based Messung....................
  • Seite 21 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.37.1 Analyzer Pre-Filter...................... 481 5.37.2 Analyzer Function-Filter....................481 5.37.3 Generatorfilter......................482 5.37.4 Filter-Tabelle....................... 483 5.38 Frei definierbare Filter....................483 5.38.1 Filter 01 ... 09......................483 5.38.2 Tiefpass und Hochpass....................484 5.38.3 Bandpass und Bandsperre..................485 5.38.4 Notch, Terz- und Oktavfilter..................
  • Seite 22 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.45.4 Softkeymenü....................... 592 5.46 Numerisches Anzeigefeld..................592 5.46.1 Grafische Darstellung, Erklärung der Elemente............593 5.46.2 Aufruf...........................595 5.46.3 Einstellzeilen des Bedienpanels..................596 5.46.4 Softkeymenü....................... 596 5.47 Kombi-Anzeige......................596 5.47.1 Grafische Darstellung, Erklärung der Elemente............597 5.47.2 Aufruf...........................599 5.47.3 Einstellzeilen des Bedienpanels..................600 5.47.4...
  • Seite 23 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 5.55.1 Dateiauswahlbox von Windows.................. 649 5.56 Laden bzw. Speichern von Geräte- und Gesamteinstellungen......650 5.56.1 Speichern von Setups....................650 5.56.2 Laden von Setups....................... 651 5.57 Ausdrucken bzw. Speichern..................651 5.57.1 Ausdrucken bzw. Speichern des Bildschirms............. 651 5.57.2 Ausdrucken bzw.
  • Seite 24 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 6.6.8 Befehlssynchronisation....................676 Befehlsaufzeichnung....................678 6.7.1 Aufzeichnung starten....................678 6.7.2 Befehle aufzeichnen....................679 6.7.3 Befehle editieren......................679 Status Reporting System..................680 6.8.1 Aufbau eines SCPI-Statusregisters................680 6.8.2 Übersicht der Statusregister..................683 6.8.3 Status Byte (STB) und Service-Request-Enable-Register (SRE)....... 684 6.8.4 IST-Flag und Parallel-Poll-Enable-Register (PPE)............685 6.8.5...
  • Seite 25 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 7.4.4 S Analyzer konfigurieren...................743 7.4.5 HDMI Analyzer konfigurieren..................745 Triggern und Auslesen von Messergebnissen............747 7.5.1 Messungen starten......................747 7.5.2 Startbedingungen......................751 7.5.3 Externe Sweeps und pegelgesteuerte Messwerttriggerung........753 7.5.4 Auslesen der Messergebnisse..................754 7.5.5 Auslesen von Trace-Datensätzen................756 7.5.6 Auslesen von Multikanal-Datensätzen................
  • Seite 26 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 7.19 Input und Level Monitor................... 786 7.20 Settling-Verfahren..................... 786 7.21 Filter........................... 787 7.22 Signalbeobachtung....................792 7.23 Switcher Panel......................793 7.24 Kurven-, Spektrum- und Balkendarstellung............795 7.24.1 Grafische Darstellung....................795 7.25 Kombi-Anzeige......................819 7.25.1 Einstellungen der Messwertanzeige ................819 7.26 Softkey-Befehle der grafischen Darstellung............
  • Seite 27 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S 8.4.5 Status und Fehler beim Verbindungsaufbau...............877 Betriebsmodi......................878 Handbedienung der Kaskade...................878 8.6.1 Bedienverfahren......................878 Fernsteuerung......................883 8.7.1 Bedienung der Slaves vom Master aus..............883 8.7.2 Verteilung der SCPI-Befehle in der Kaskade.............. 883 8.7.3 Query-Befehle......................885 Generatoren in der Kaskade..................
  • Seite 28 www.allice.de Allice Messtechnik GmbH ® Inhalt R&S Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 29: Inhalt Der Kundendokumentation

    www.allice.de Allice Messtechnik GmbH ® Inhalt der Kundendokumentation R&S 1 Inhalt der Kundendokumentation Die Kundendokumentation für den R&S UPP besteht aus: ● Kompakthandbuch ● Betriebshandbuch für das Grundgerät und die Optionen ● Servicehandbuch (nur in englisch) ● Kontextsensitive Online-Hilfe ● Release Notes Der jeweils aktuelle Stand der Dokumentation steht auch im Internet zur Verfügung (www.rohde-schwarz.com/downloads/manuals/upp.html).
  • Seite 30 www.allice.de Allice Messtechnik GmbH ® Inhalt der Kundendokumentation R&S ● Adjustment ● Repair ● Firmware Update / Installing Options ● Documents Kontextsensitive Online-Hilfe Die kontextsensitive Online-Hilfe bietet Unterstützung zur Bedienung des R&S UPP und dessen Optionen, beschrieben sind die Manuelle Bedienung sowie die Fernbedie- nung.

  • Seite 31: Inbetriebnahme

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht 2 Inbetriebnahme Der Audio Analyzer R&S UPP ist in drei Modellvarianten verfügbar: Das 8-Kanal-Gerät R&S UPP 800, das 4-Kanal-Gerät R&S UPP 400 und das 2-Kanal-Gerät R&S UPP 200. Die Geräte werden ohne Display, ohne Frontplattenbedienelemente und ohne CD/DVD-Laufwerk angeboten.

  • Seite 32: Usb-Buchsen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht Bild 2-1: Frontansicht des R&S UPP 400 (4-Kanal-Instrument), stellvertretend auch für R&S UPP 200 (2-Kanal-Instrument) und R&S UPP 800 (8-Kanal-Instrument) mit eingebauter Option R&S UPP-B2 (Digitale Audioschnittstellen). 1 = USB-Buchsen 2 = Digitale Audio/HDMI-Schnittstellen oder Multi-Kanal-Generator 3 = Analoge Audio-Schnittstellen 4 = LAN-Reset-Taster...

  • Seite 33: Digitale Audio / Hdmi-Schnittstellen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht DIGITAL OUT BNC-Ausgang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti- scher Ausgang gemäß TOSLINK-System. Zur Einhaltung der EMV-Klasse B ist ein doppelt geschirmtes BNC-Kabel zu verwenden. DIGITAL IN BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß...
  • Seite 34 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht DIGITAL IN BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti- scher Eingang gemäß TOSLINK-System. Zur Einhaltung der EMV-Klasse A ist ein doppelt geschirmtes BNC-Kabel zu verwenden. SYNC IN BNC-Synchronisationseingang für das Generator-Instrument "Digital Audio"...
  • Seite 35 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht SINK HDMI 1.4 Analyzerbuchse mit HEAC-Support. Für die an dieser Schnittstelle einge- speisten Audio- und Videodaten stehen diverse Messfunktionen zur Verfügung. Zur Einhaltung der EMV-Klasse A ist ein geeignetes mehrfach geschirmtes HDMI-Kabel mit zwei Ferriten (z.B.

  • Seite 36: Multi-Kanal-Generator

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht HEC (SINK) Auskoppelung des Home Ethernet Channels an der HEC RJ45 Buchse. Untere Abbil- dung zeigt ein typisches Anwendungsszenario. Die HDMI 1.4 Implementierung im R&S UPP unterstützt sowohl den Audio Return Channel (ARC) als auch den Home Ethernet Channel (HEC).

  • Seite 37: Analoge Audio-Schnittstellen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht Hinweis Diese Schnittstelle ist nur bei eingebauter Option R&S UPP-B8 (Multi-Kanal-Audio- Generator) verfügbar! ANALOG OUT Acht analoge Ausgänge, die auf die Pins einer 25-poligen D-Sub-Buchse herausge- führt werden. Als Zubehör für die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) ist eine Kabel- peitsche mit einem 25-poligen D-Sub-Stecker auf der einen und acht XLR-Stecker auf der anderen Seite erhältlich (Option R&S UP-Z8A, Bestellnummer siehe Datenblatt).

  • Seite 38: Lan-Reset-Taster

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht Beschädigung des Gerätes Das Gerät entspricht der Messkategorie I; die Eingangsspannung an den Buchsen der analogen Analysatoren darf 50 V (effektiv, Sinus) bzw. 70 V (Spitzenwert) nicht über- schreiten. Das Gerät darf nicht in den Messkategorien II, III und IV verwendet werden. Erläuterung: Messstromkreise entsprechend Punkt 6.7.4 EN61010-1: Die Messkatego- rie I ist für Messungen an Stromkreisen, die nicht mit dem Starkstromnetz verbunden sind, vorgesehen.

  • Seite 39: Standby-Taster

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Frontansicht 2.1.7 Standby-Taster Schaltet das Gerät abwechselnd ein und aus. Voraussetzung hierfür ist, dass der Netz- schalter an der Geräterückseite eingeschaltet ist. Ist das Gerät eingeschaltet, leuchtet die POWER-LED grün, ist das Gerät ausgeschaltet aber im Standby-Mode, leuchtet die POWER-LED gelb.

  • Seite 40: Erklärung Der Rückansicht

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Rückansicht CASCADE ● LED leuchtet ruhig: Das Gerät befindet sich im kaskadierten Betrieb ● LED blinkt: Das Gerät befindet sich in der Konfigurationsphase einer Kaskadie- rung Das Gerät ist in ein lokales Netzwerk eingebunden GEN OVLD ●...

  • Seite 41: Fernsteueranschlüsse

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Rückansicht 1 = Fernsteueranschlüsse 2 = PC-Schnittstellen 3 = Kaskadierungsanschlüsse 4 = BNC-Monitorausgänge 5 = Netzspannungsanschluss 2.2.1 Fernsteueranschlüsse IEEE 488 IEC-Bus-Buchse (IEC 625/IEEE 488) zum Fernsteuern des Gerätes USB DEVICE USB 2.0 Device-Stecker zum Fernsteuern des Gerätes 2.2.2 PC-Schnittstellen DVI-D DVI-D-Buchse für den Anschluss eines externen Monitors an das Gerät.

  • Seite 42: Kaskadierungsanschlüsse

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Erklärung der Rückansicht 2.2.3 Kaskadierungsanschlüsse Als Anschlusskabel, sei es für die Kaskadierung von Geräten oder für den Anschluss eines Messobjektes, wird die Verwendung eines doppelt geschirmten BNC-Kabels empfohlen. CLOCK IN Wird für die Kaskadierung benötigt und muss mit dem CLOCK OUT des vorherigen Gerätes verbunden werden.

  • Seite 43: Inbetriebnahme

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme Betriebssystem herunter fahren Es wird dringend empfohlen, vor dem Ausschalten des Gerätes mittels Netzschalter das Betriebssystem herunter zu fahren, indem das Gerät mit dem Standby-Taster aus- geschaltet wird (POWER-LED sollte vor dem Ausschalten orange leuchten). NETZSPANNUNGSANSCHLUSS Wenn das Gerät an die Netzversorgung angeschlossen wird, passt es sich automa- tisch an die Netzspannung an (Spannungsbereich siehe Beschriftung).

  • Seite 44: Sicherheitsvorkehrungen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme Sicherheitsvorkehrungen Beachten Sie unbedingt die Anleitungen in den folgenden Abschnitten, damit keine Personen gefährdet oder Schäden am Gerät verursacht werden. Dies ist besonders wichtig, wenn Sie das Gerät zum ersten Mal benutzen. Beachten Sie außerdem die all- gemeinen Sicherheitshinweise am Beginn dieses Handbuchs.

  • Seite 45: Mögliche Beschädigung Durch Elektrostatische Entladung

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme Mögliche Beschädigung durch elektrostatische Entladung Elektrische Entladungen können Bauteile des Gerätes oder eines angeschlossenen Messobjektes beschädigen. Daher darf das Gerät nur an einem gegen elektrostatische Entladung geschützten Arbeitsplatz betrieben werden. Zum Schutz vor elektrostatischer Entladung können folgende Methoden getrennt oder kombiniert angewendet werden: ●...
  • Seite 46 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme Verletzungsgefahr bei ausgeklappten Gerätefüßen Die Gerätefüße können plötzlich einklappen, wenn das Gerät bewegt wird oder die Füße nicht vollständig ausgeklappt sind. Dadurch können Verletzungen bei Personen oder Schäden am Gerät auftreten. Die Stabilität des Gerätes und damit der sichere Betrieb ist nur bei vollständig ausge- klappten Gerätefüßen gegeben.

  • Seite 47: R&S Upp Ans Netz Anschließen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme 2.3.3 R&S UPP ans Netz anschließen Mögliche Beschädigung des Gerätes Vor dem Anschließen und Einschalten des Gerätes ist auf folgende Punkte zu achten, um eine Beschädigung des Gerätes zu vermeiden: ● Der Geräte-Tubus muss aufgesetzt und verschraubt sein. ●...

  • Seite 48: Startbildschirm Und Booten Des R&S Upp

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme ● 1: Das Gerät wird von der Netzspannung versorgt. Wird das ausgeschaltete Gerät mit dem Netzschalter eingeschaltet, startet der Boot-Prozess. Abhängig von der Betätigung des Standby-Tasters ist das Gerät entweder im Standby- Mode (POWER LED gelb) oder es ist eingeschaltet (POWER LED grün) 2.

  • Seite 49: Gerät Ausschalten

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Inbetriebnahme Wurde die R&S UPP-Firmware geschlossen, ohne das Betriebssystem herunterzu- fahren (z.B. durch Anklicken des Icons in der Titelleistenschaltfläche oder ALT F4 auf der Tastatur), so kann das Programm mit der Maus auf zwei Arten wieder gestartet werden: –...

  • Seite 50: Funktion Prüfen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Funktion prüfen 2.4 Funktion prüfen Der Audioanalysator überwacht automatisch die wichtigsten Gerätefunktionen beim Einschalten. 2.5 Preset-Einstellungen ● Ohne angeschlossenem Bildschirm Ein Preset kann nur über den Fernsteuerbefehl (Common Command) *RST ausge- führt werden. ●...

  • Seite 51: Betriebssystem Windows

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Betriebssystem Windows 2.6 Betriebssystem Windows Mögliche Störung der Gerätefunktion durch Fremdsoftware Das Gerät arbeitet mit dem Betriebssystem Windows. Somit können Fremdsoftware- Programme auf dem Gerät installiert werden. Die Verwendung und Installation von Fremdsoftware kann jedoch zur Beeinträchtigung der Gerätefunktion führen. Wir empfehlen daher, nur Programme auf dem Gerät auszuführen, die von Rohde &...
  • Seite 52 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Betriebssystem Windows bung an einigen Stellen Bezug genommen. Bei Firmware-Versionen 3.x und älter kann die Windows-Version und die Rechnerausstattung wie folgt ermittelt werden: Die Systemeinstellungen unter Windows über Menü "Start – Control Panel – System" aufrufen.

  • Seite 53: Externen Monitor Anschließen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Externen Monitor anschließen 2.7 Externen Monitor anschließen Mögliche Störungen der Gerätefunktion Den Monitor nur bei ausgeschaltetem Gerät anschließen. Sonst sind Beschädigungen des Monitors und des R&S UPPs nicht auszuschließen. Den Bildschirmtreiber (Display Type) sowie die Bildschirmkonfiguration nicht ändern, da dies zu Störungen der Gerätefunktion führt.

  • Seite 54: Externen Bildschirm Einschalten

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Externen Monitor anschließen Externen Bildschirm wieder auf die Auflösung 800 x 600 zurücksetzen Der externe Bildschirm, die Maus und Tastatur sind am R&S UPP angeschlossen, der R&S UPP ist eingeschaltet. 1. Das UPP-Programm durch Mausklick auf die Schaltflächen rechts in der Titelleiste beenden oder minimieren.

  • Seite 55: Externe Tastatur Und Maus Anschliessen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Externe Tastatur und Maus anschliessen 4. Nach dem Start des R&S UPP das UPP-Programm durch Mausklick auf die Schalt- flächen rechts in der Titelleiste beenden oder minimieren. 5. Mit der rechten Maustaste auf den Desktop klicken, um das Kontext Menü zu öff- nen.

  • Seite 56: Einbau Von Optionen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Einbau von Optionen Nach dem Anschluss wird die Maus automatisch erkannt. Spezielle Einstellungen, wie z.B. die Geschwindigkeit des Mauscursors etc., können im Windows-Menü "Start - Control Panel - Mouse" erfolgen. Der Zugang zu dem Menü erfolgt durch Drücken der Windows-Taste an der externen Tastatur.

  • Seite 57: Anschluss An Das Netzwerk

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 2.10.1 Anschluss an das Netzwerk Mögliche Störung des Netzbetriebs Es wird empfohlen, den Anschluss des Gerätes an ein Netzwerk mit dem Netzwerkbe- treuer zu koordinieren. Fehler beim Anschluss können Auswirkungen auf das gesamte Netzwerk haben.

  • Seite 58: Punkt-Zu-Punkt-Verbindungen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen - Control Panel" eingetragen werden (siehe Kapitel 2.10.2.2, "IP-Adresse eintragen", auf Seite 48). Punkt-zu-Punkt-Verbindungen Für Aufbau eines einfachen Netzwerks – einer LAN-Verbindung zwischen einem R&S UPP und einem Rechner ohne Integration in ein größeres Netzwerk – muss eine IP- Adresse für den R&S UPP und den Rechner vergeben werden.
  • Seite 59 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 2. "Network and Internet Connections" anklicken und dann in diesem Menü unten rechts "Network Connections" anklicken. 3. Im Menü "Network Connections Local Area Connection" mit rechter Maustaste anklicken und dann den Button "Properties"...
  • Seite 60 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 5. Im Menü "Internet Protocol (TCP/IP) Properties" die IP-Adresse im Feld "Use the following IP address" eingegeben (die vollständigen Daten können beim Netzwerk- betreuer erfragt werden). Die Eingabe mit "OK" in allen Menüs abschließen. Bedienhandbuch 1411.1055.31 ─...

  • Seite 61: Auf Verzeichnisse Im Netzwerk Zugreifen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 2.10.2.3 Computernamen abfragen 1. "Start – Control Panel: Performance and Maintenance" anklicken 2. "System" anklicken und im Menü Tab "Computer Name" wählen. Unter "Full Computer Name" wird der Computername angezeigt. Er kann im Unter- menü...

  • Seite 62: Konfiguration Über Lxi

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen Der Rechner und der Audio Analyzer müssen beide mit einem Computernamen und einer IP-Adresse ausgestattet sein (siehe Kapitel 2.10.2, "Konfiguration des R&S UPP für Netzbetrieb", auf Seite 47). Je nach dem am Rechner verwendeten Betriebssystem und der Sprache kann die Menübezeichnung von der in der folgenden Bediensequenz angegebenen abweichen.
  • Seite 63 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen ● Klasse C-Geräte sind gekennzeichnet durch eine einheitliche LAN-Implementie- rung, einschließlich eines ICMP ping responder für Diagnosezwecke. Die Geräte können mit einem WEB-Browser konfiguriert werden. Ein LAN Configuration Initial- ize (LCI) Mechanismus setzt die LAN-Konfiguration zurück.

  • Seite 64: Default-Zustand Der Netzwerk-Einstellungen

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 1) das Gerät ist mit DHCP konfiguriert, aber es ist kein DHCP-Router ange- schlossen, 2) das Gerät ist manuell konfiguriert und es liegt ein IP-Adressenkonflikt vor, 3) das Gerät hat seine mit DHCP konfigurierte IP-Adresse verloren und auf Auto IP umgeschaltet.
  • Seite 65 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen figuration. In seltenen Fällen, wenn beides unbekannt ist, kann man über die MAC- Adresse, die hinten am Gerät aufgedruckt ist, auf die IP-Adresse schließen. Das LXI Browser-Interface des Gerätes funktioniert mit allen W3C-kompatiblen Brow- sern.
  • Seite 66 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen genden Abschnitten genannten Konfigurationsschritte bei einem frontplattenlosen Gerät nicht wie beschrieben ausführen lassen. Das Ändern der LAN-Konfiguration ist durch ein Passwort geschützt. Das Passwort lautet LxiWebIfc (Groß/Kleinschreibung beachten) und kann in der aktuellen Firmware- Version nicht geändert werden.
  • Seite 67 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen – ist die IP-Adresse des Nameservers im Netzwerksegment. Bitte fragen Sie Ihren Netzwerkadministrator, falls dieser Wert bei ausgeschaltetem DHCP geändert werden muss. ● Dynamic DNS – erlaubt die Addressierung verschiedener DNS-Server nacheinander.

  • Seite 68: Konfiguration Für Manuelle Fernbedienung

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 2.10.3.7 Ping Client Mit dem Ping-Tool kann die Verbindung zwischen dem LXI-kompatiblen Gerät und anderen Geräten überprüft werden. Das Ping-Kommando benutzt ICMP echo request und echo reply um festzustellen, ob die LAN-Verbindung funktioniert. Damit können IP- Netzwerk- oder Router-Fehler erkannt werden.
  • Seite 69 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen ● der Audio Analyzer und der Rechner über das LAN verbunden sind (siehe Kapi- tel 2.10.2, "Konfiguration des R&S UPP für Netzbetrieb", auf Seite 47), ● am Audio Analyzer das Programm Remote Desktop Connection aktiviert ist (siehe Kapitel 2.10.4.1, "Aktivieren des Programms Remote Desktop Connection am R&S UPP",...

  • Seite 70: Starten Der Manuellen Fernbedienung Am Externen Rechner

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen 2.10.4.2 Starten der manuellen Fernbedienung am externen Rechner Das Programm Remote Desktop Connection ist im Windows-Betriebssystem schon installiert (Programmname "mstsc.exe" unter "C:\Windows\System32"). Für alle ande- ren Windows-Betriebssysteme ab Windows 95 steht das Programm als kostenloser Download im Internet zur Verfügung (http://www.microsoft.com).
  • Seite 71 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S R&S UPP an ein Netzwerk (LAN) anschliessen Vor der ersten Anwendung müssen am externen Rechner die Geräte- und Benut- zerkenndaten des R&S UPP eingegeben werden. Die Gerätekenndaten - der Com- putername des R&S UPP - identifizieren den R&S UPP am Netz. Jeder R&S UPP wird mit einem Computernamen ausgeliefert, der für die manuelle Fernbedienung verwendet werden kann.

  • Seite 72: Firmware-Update

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Firmware-Update einem anderen Namen wird die Einstellung für die Verbindung mit dem R&S UPP in der Auswahlliste angeboten, die durch Druck auf den Button bei der Eingabe- zeile "Computer:" aufgerufen wird. 5. Die Auflösung für die Darstellung des R&S UPP Bildschirms im Tab Display auf 800 x 600 einstellen.

  • Seite 73: Problembehebung Beim Firmware-Update

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows XP Recovery und Backup Sowohl die Erst-Installation als auch der Firmware-Update erfolgt durch Starten dieser EXE-Datei. Der nun startende Installer prüft automatisch, welche Art von Installation vonnöten ist: Hauptinstallation Der Installer zeigt an, welche Umgebung er vorfindet, wohin die Firm- ware installiert wird und wieviel Platz auf der Platte benötigt wird.

  • Seite 74: Aufruf Des Windows Xp Recovery And Backup Partition-Menüs

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows XP Recovery und Backup Zusätzlich können bis zu fünf Firmware-Versionen auf dieser Partition abgespeichert werden. Es ist beispielsweise möglich, vor einem Firmware-Update die aktuelle Sys- tem Partition zu sichern oder verschiedene System-Konfigurationen für unterschiedli- che Umgebungen bereit zu stellen.

  • Seite 75: Backup Current System Partition

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows XP Recovery und Backup 2.12.2 Backup Current System Partition 1. Wählen Sie im Windows XP Recovery and Backup Partition-Menü mit den Cursor- tasten den "Make Backup"-Knopf aus. 2. Öffnen Sie das "Make Backup"-Menü mit der ENTER-Taste. Das Menü...

  • Seite 76: Wiederherstellen Der Factory Default-Einstellung

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows XP Recovery und Backup 3. Selektieren Sie das "Select Backup"-Fenster mit den TAB-Tasten. 4. Wählen Sie das Backup, das wieder hergestellt werden soll, mit den up/down-Cur- sor-Tasten und der ENTER-Taste aus. 5. Selektieren Sie den "Restore"-Knopf mit den TAB-Tasten. 6.

  • Seite 77: Löschen Von Backups

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows XP Recovery und Backup 3. Wählen Sie den "Restore now"-Knopf mit den TAB-Tasten aus. 4. Starten Sie den Wiederherstell-Vorgang mit der ENTER-Taste. Das während der Wiederherstellung erzeugte Skript wird angezeigt. 5. Nach der Wiederherstellung den R&S UPP herunterfahren und ausschalten. Damit wird die neue Einstellung gültig.

  • Seite 78: Windows 7 Recovery Und Backup

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows 7 Recovery und Backup 3. Selektieren Sie den "Select Backup"-Knopf mit den TAB-Tasten. 4. Wählen Sie mit den Cursor-Tasten und der ENTER-Taste das Backup aus, wel- ches gelöscht werden soll. 5. Selektieren Sie den "Remove"-Knopf mit den TAB-Tasten. 6.

  • Seite 79: Aufruf Des Windows 7 Recovery And Backup Partition-Menüs

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows 7 Recovery und Backup Die Bedienung wird in Bezug auf eine externe Tastatur beschrieben. Es empfiehlt sich der Anschluss einer Maus, die eine intuitive Bedienung ermöglicht! Bei der Wiederherstellung wird die System Partition (C:\) gelöscht, formatiert und neu beschrieben.

  • Seite 80: Wiederherstellen Des Factory Default

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows 7 Recovery und Backup Das Menü zeigt die zur Verfügung stehende Auswahl für die Recovery und Backup Partition: 2.13.2 Wiederherstellen des Factory Default Um den “Factory Default”-Zustand wieder herzustellen, wählen Sie den Eintrag “Fac- tory Default”...
  • Seite 81 www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows 7 Recovery und Backup 3. Eingaben in den Feldern “Name” und “Description” sollten vorgenommen werden, die hier gezeigten Texte sind nur beispielgebend (Datum und Uhrzeit werden auto- matisch eingetragen). Wählen Sie den "Start Backup"-Knopf mit den TAB-Tasten aus. 4.

  • Seite 82: Löschen Von Backups

    www.allice.de Allice Messtechnik GmbH ® Inbetriebnahme R&S Windows 7 Recovery und Backup 2.13.5 Löschen von Backups Löschen der Factory Default Einstellung Das Factory Default wird genauso behandelt wie ein normales Backup. Achten Sie darauf, nicht aus Versehen das Factory Default zu löschen! mit den TAB-Tasten das zu löschende Backup selektieren.

  • Seite 83: Getting Started

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einleitung - Getting Started 3 Getting Started 3.1 Einleitung - Getting Started Dieses Kapitel beschreibt die manuelle Bedienung des Audio Analyzer R&S UPP. Für das vor allem für den Systemeinsatz konzipierte Gerät gelten diese Ausführungen, wenn ein externer Monitor, Tastatur und Maus an das Gerät angeschlossen werden.

  • Seite 84: Wichtige Hinweise Für Die Messungen

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Wichtige Hinweise für die Messungen 3.2 Wichtige Hinweise für die Messungen 3.2.1 Maximale Ausgangsspannung des R&S UPP-Generators Mögliche Schädigung oder Zerstörung von Eingangsschaltungen Der Generator des Audio Analyzers kann analoge Ausgangsspannungen mit einem Effektivwert von bis zu 14 V erzeugen.

  • Seite 85: Hilfesystem

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Um keine weitere, unbeabsichtigte Masseverbindung über den Generator herzustellen, ist dieser elektronisch floatend aufgebaut (Ausnahme: Balanced-Betrieb mit einge- schaltetem Ausgangsteiler). Der Pin 1 der XLR-Stecker ist nicht beschaltet. Damit bei Verbindung des Messaufbaues mit den Analysator-Eingängen keine weitere, unbeab- sichtigte Masseverbindung über den Audio Analysator hergestellt wird, darf der Pin 1 des XLR-Kabels nicht mit Masse des Messaufbaues verbunden sein (gilt nur für...

  • Seite 86: Der Bildschirm

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Nach dem Einschalten befindet sich das Gerät im gleichen Zustand wie vor dem Aus- schalten. Dies gilt für alle Einstellparameter des R&S UPP, also auch für diejenigen, die momentan nicht auf dem Bildschirm dargestellt werden. Auswahlrahmen bzw.

  • Seite 87: Panels Und Anzeigefenster

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Bild 3-1: Bildschirm mit den wesentlichen Elementen 1 = Menüleiste 2 = Panel 3 = Numerisches Anzeigefeld 4 = Grafikfenster 5 = Tool Bar 6 = Verkleinerte Panels 7 = Statuszeile 8 = Softkey- oder WINBAR- Leiste Am unteren Rand des Bildschirms ist stets die Softkey-Leiste eingeblendet.
  • Seite 88 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung ● Grafikfenster, in denen Messwerte als Diagramm dargestellt werden. ● Messwert-Listen, in denen die Messwerte in Tabellenform aufgelistet werden. Panels werden auf den gerade sichtbaren Screen geholt, indem man den Mauszeiger an den linken Bildschirmrand bewegt und so die Menüleiste aktiviert, die Maus auf "Instruments"...

  • Seite 89: Quickstart-Panel

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung 3.3.4 Quickstart-Panel 3.3.4.1 Einführung Die Bedienung des Audio-Analysators R&S UPP gestaltet sich wegen seiner Vielzahl an Messfunktionen und Einstellmöglichkeit für Einsteiger oftmals schwierig. Abhilfe bietet das Quickstart-Panel, das einem unerfahrenen Anwender die Möglich- keit bietet anzugeben, mit welchen Aus- und Eingängen er sein "Device under Test"...

  • Seite 90: Beschreibung Der Quickstart-Panel Bedienelemente

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Mit fortschreitender Vertrautheit kann der Anwender aus dem Quickstart-Panel über das Expert-Symbol in die normale Bedienoberfläche des Audio-Analysators R&S UPP wechseln, um auf dessen uneingeschränkte Funktionsvielfalt zuzugreifen. 3.3.4.3 Beschreibung der Quickstart-Panel Bedienelemente 1.
  • Seite 91 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Die angebotene Auswahl ist abhängig vom Audio-Analysators R&S UPP und des- sen Optionierung. Die Einträge sind selbsterklärend. Jede Änderung des Genera- tor-Ausganges setzt die Combobox zur Auswahl der gewünschten Messaufgabe (9) zurück (- - - - - -) und erfordert die Neuwahl einer Messaufgabe.
  • Seite 92 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Die angebotene Auswahl ist abhängig von den Einstellungen der Comboboxen (6) und (7). Die Einträge sind selbsterklärend. Beispiel: Wenn für die Signaleinspeisung ins DUT mittels Combobox (6) der "Ana- log, balanced"-Ausgang gewählt wurde, wird nicht die Messaufgabe "D/A Linear- ity"...

  • Seite 93: Meldungen Während Der Bedienung

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung 3.3.4.5 Meldungen während der Bedienung Bei der Betätigung des Buttons "Set to Reference" können Meldungen auftreten, die auf Probleme hinweisen. So hat z.B. "Set to Reference" nur Wirkung, wenn die Y- Achse der grafischen Darstellung auf die Einheit dBr gestellt ist.
  • Seite 94 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung ● Wahl der Messfunktionen Analyzer Function ● Messgeschwindigkeit und -genauigkeit ● Filter bzw. Equalizer aktivieren ● Zuschalten der Post-FFT ● Wahl und Einstellungen für den Level-Monitor ● Wahl und Einstellungen für den Input-Monitor ●...

  • Seite 95: Grundregeln Zur Bedienung

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung ● Diese Anzeigefenster können je nach Art ein- bis viermal geöffnet sein, um Sweep Graph 1…4 die Kurvenzüge der unterschiedlichen Messungen anzuzeigen FFT Graph 1…2 ● Die grafische Darstellung erfolgt ein- oder zweikanalig ●...
  • Seite 96 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Um Einstellungen in einem Panel vorzunehmen, muss die entsprechende Einstellzeile markiert sein, d.h. sie muss den Fokus haben. Dies ist erkennbar an einem Auswahl- rahmen um das entsprechende Eingabefeld. Die Einstellungen werden auf die folgenden Arten vorgenommen: Bedienelement markieren Das Bedienelement wird mit der Maus angeklickt.
  • Seite 97 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Ist die Liste länger als angezeigt, wird das durch einen Scroll-Balken angezeigt, der mit der Maus gepackt und verschoben werden kann. Die Auswahl von Parametern kann alternativ auch über die Softkeys erfolgen. Die Inhalte der Parameterlisten sind nicht konstant, sondern ändern sich in Abhängig- keit von anderen gewählten Einstellungen.
  • Seite 98 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Während der Eingabe des Wertes werden alle bei der jeweiligen Funktion verfügbaren Einheiten auf der Softkeyleiste (evtl. auch in mehreren Ebenen) angeboten. Die Werte- eingabe kann direkt mit der Wahl der Einheit über einen Softkey abgeschlossen wer- den.

  • Seite 99: Eingabehilfen

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Anzeigefelder Mitunter ist es für den Bediener sehr hilfreich, zusätzliche Informationen zu seinen Ein- stellungen zu bekommen. In solchen Fällen werden Anzeigefelder innerhalb der Panels verwendet. Diese Zeilen werden grau schattiert dargestellt und können nicht bedient werden.

  • Seite 100: Messfunktionen Und Darstellung Der Messergebnisse

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel- len Zustand des Geräts. Sie sind also nicht konstant, sondern von bereits an anderer Stelle getätigten Voreinstellungen abhängig. Hier ein Beispiel für die Eingabe der Generatorausgangsspannung, über den Button >>...
  • Seite 101 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung Panel "Analyzer Function" dar. Die einzelnen Spalten sind dabei von links nach rechts fest zugewiesen: ● 1.Spalte: Messergebnisse der Funktion, die im Panel "Analyzer Function" in der Zeile "Func- tion"...
  • Seite 102 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Kurzeinführung in die Bedienung ● "Lev Mon Config" ● "Input Config" ● "Freq / Phase Config" Graphikfenster Am aussagekräftigsten können Messergebnisse in einer zweidimensionalen Grafik dargestellt werden. Der Audio-Analysator unterscheidet die Grafikfenster ●...

  • Seite 103: Einführung In Die Bedienung Anhand Von Beispielen

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen 3.4 Einführung in die Bedienung anhand von Beispielen 3.4.1 Messung des Frequenzgangs eines Verstärkers, Equalizers, etc. Dieses Beispiel geht von der Werkseinstellung des Audio Analyzer aus, erklärt die Änderungen in den einzelnen Panels zur Einstellung der Messung und erläutert die grafische Darstellung der Messergebnisse.
  • Seite 104 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen a) Im Panel "Generator Config" werden die Grundeinstellungen zur Konfiguration des Generators vorgenommen. Üblicherweise wird der Frequenzgang auf beiden Kanälen gemessen, die Zeile "Channel" ist hierfür bereits eingestellt. Je nach Prüfling kann in der Zeile "Output Type"...
  • Seite 105 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen Die Parameterliste klappt zu und es erscheinen einige zusätzliche Zeilen zur weiteren Einstellung der Sweep-Parameter. e) Die Zeile "Next Step" bleibt hier auf "Anlr Sync" stehen. Damit wird erreicht, dass der nächste Sweep-Schritt ausgelöst wird, sobald im Analysatorteil ein gültiges Messergebnis vorliegt.
  • Seite 106 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen g) In die beiden Zeilen "Start" und "Stop" müssen nun die Werte für die Start- bzw. Stopp-Frequenz des Sweeps eingegeben werden. Mit dem Markieren der entsprechenden Zeile erhält dieses einen grünen Aus- wahlrahmen.
  • Seite 107 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen 3. Schritt: Wahl der benötigten Messung a) Im Panel "Analyzer Config" werden die Grundeinstellungen zur Konfiguration des Analysators vorgenommen. Um das Panel bedienen zu können, muss es angewählt werden und erhält den Fokus.
  • Seite 108 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen b) Die Einstellzeile "AC/DC Coupl" steht auf "Track", d.h., für alle Kanäle gleich- zeitig kann AC- und DC-Kopplung im Bedarfsfall mit den beiden Radio Buttons umgeschaltet werden.
  • Seite 109 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen c) Im Panel Analyzer Function wird eingestellt, ● was (welche Messfunktion) und ● wie (welches Messverfahren) gemessen wird. Für die hier vorgestellte Frequenzgangmessung muss der Effektivwert der Spannung gemessen werden, die hier benötigte Einstellung "RMS"...
  • Seite 110 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen In den Konfigurationspanels zur Messwertdarstellung wird festgelegt, wie die Messergebnisse präsentiert werden, also mit welcher Einheit, mit wie vielen Stel- len, etc. Hierzu gibt es eine ganze Reihe von Panels für die unterschiedlichen Messwertfenster.
  • Seite 111 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen c) Mit dem Button "Single" aus der Toolbar (einfacher Pfeil) oder "Ctrl F6" oder "Strg F6" der externen Tastatur wird der Sweep nur einmal gestartet, nach Beendigung des Sweep-Durchlaufs meldet die Statuszeile "Sweep Termin- ated".
  • Seite 112 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen d) Die Kurvenzüge können die Ergebnisse der unterschiedlichen, im R&S UPP angebotenen Messungen darstellen. Für die Frequenzgangmessung müssen die Messergebnisse der im Panel Ana- lyzer Function in der Zeile Function gewählten Messfunktion (hier die RMS- Messung) grafisch dargestellt werden.
  • Seite 113 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen h) Die Einstellungen für die X-Achse sind ebenfalls durch die Werkseinstellung weitgehend für dieses Beispiel passend: Durch die Wahl eines Frequenz-Sweeps im Panel Generator Function wurde die X-Achse bereits als Frequenz-Achse mit der Einheit Hz definiert.
  • Seite 114 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen a) In der Zeile Reference wird in der Werkseinstellung ein Referenzwert von 1 V verwendet. Anstelle dieses Wertes muss nun der bei der Bezugsfrequenz 1 kHz gemes- sene Wert der Ausgangsspannung des Prüflings verwendet werden.

  • Seite 115: Messung Des Klirrabstands (Thd+N) Eines Prüflings

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen d) Wurde für den Trace B das Messergebnis des zweiten Kanals gewählt, so könnte die grafische Darstellung des gemessenen Frequenzgangs des Prüf- lings wie auf untenstehendem Beispiel aussehen. 8.
  • Seite 116 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen a) Im Panel "Generator Config" werden für dieses Beispiel dieselben Grundein- stellungen zur Konfiguration des Generators vorgenommen, wie für die im vori- gen Abschnitt besprochene Frequenzgangmessung. Je nach Prüfling muss eventuell in der Zeile "Output Type "auf symmetrische Beschaltung umgeschaltet werden.
  • Seite 117 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen a) Im Panel "Analyzer Config" werden wiederum die Grundeinstellungen zur Kon- figuration des Analysators vorgenommen. Diese Einstellungen werden wie im vorigen Beispiel vorgenommen. b) Als nächstes wird das Panel "Analyzer Function" bedienbar geschaltet. In diesem Panel werden Messfunktion und Messverfahren eingestellt.
  • Seite 118 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen a) Die numerische Messwertanzeige wurde bereits über die Werkseinstellung des Gerätes geöffnet. Ist der Prüfling ordnungsgemäß mit dem Audio Analyzer verbunden, so können die Messwerte für den Klirrabstand bereits in der ersten Spalte abgelesen wer- den.
  • Seite 119 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen c) Die Menüleiste öffnen und aus der Auswahlliste unter dem Button "Disp Con- fig" das Panel "FFT Graph 1 Config" wählen. Wie schon im vorigen Beispiel erläutert, wird in den Konfigurationspanels festgelegt, wie die Messergebnisse präsentiert werden.
  • Seite 120 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen Die Einstellungen für die Einheit, für die Skalierung der Y-Achse und für das Gitternetz sind im Default-Setup bereits so eingestellt, dass ein Ergebnis sicht- bar sein sollte. Im Bedarfsfall müssen diese Einstellungen angepasst werden. Die Einstellungen für die X-Achse sind ebenfalls bereits weitgehend für dieses Beispiel passend, sie wurden im vorherigen Beispiel erläutert.
  • Seite 121 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen aktuellen X- und Y-Werte angezeigt. Zur Kennzeichnung wichtiger Messpunkte dienen Marker. Die Bedienung der Cursor und Marker erfolgt ausschließlich über die Softkeyleiste; die hierfür benötigten Softkeys werden am unteren Bildschirm- rand eingeblendet, sobald das Grafikfenster den Fokus hat.
  • Seite 122 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Einführung in die Bedienung anhand von Beispielen b) Cursor verwenden: Durch Betätigen des Buttons "Cursor" gelangt man zu den Cursor-Softkeys: Der Audio Analyzer verwendet zwei Cursor, die mit den Symbolen ⃝ und X gekennzeichnet sind.

  • Seite 123: Laden Von Vordefinierten Geräteeinstellungen

    www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Laden von vordefinierten Geräteeinstellungen c) Mit eingeschalteten Markern und einem Cursor könnte die Darstellung des Ausgangssignals mit seinen Harmonischen nun wie auf folgendem Beispiel aussehen. 7. Schritt: Abspeichern dieser Geräteeinstellung Auch dieses Beispiel kann als Geräteeinstellung abgespeichert werden. Das Abspeichern erfolgt wie im vorigen Beispiel beschrieben.
  • Seite 124 www.allice.de Allice Messtechnik GmbH ® Getting Started R&S Laden von vordefinierten Geräteeinstellungen mit dem voreingestellten Verzeichnis für die weitere Auswahl der Messbeispiele auf. Alle hier aufgeführten Setups verwenden gleiche Grundeinstellungen. Grundeinstellungen für analoge Ein- bzw. Ausgänge: ● Alle Kanäle von Generator und Analysator sind aktiv, verwendet wird das unsym- metrische Generator-Ausgangssignal mit minimaler Ausgangsimpedanz und die maximale Analysator-Eingangsimpedanz.

  • Seite 125: Manuelle Bedienung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einleitung - Manuelle Bedienung 4 Manuelle Bedienung 4.1 Einleitung - Manuelle Bedienung Der Audio Analyzer R&S UPP ist in drei Modellvarianten verfügbar, die sich in der Anzahl der analogen Analysatorkanäle unterscheiden: Der R&S UPP kann mit einer Kanalzahl von 8 (R&S UPP800), 4 (R&S UPP400) oder 2 (R&S UPP200) Kanälen bestellt werden.

  • Seite 126: Funktionelle Gliederung Des Audio Analyzers

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers Die Funktionen des Audio Analyzers R&S UPP sind in Kapitel 5, "Gerätefunktionen", auf Seite 206 ausführlich beschrieben. Eine Erläuterung des generellen Bedienkon- zeptes und eine Kurzeinführung, bei der Schritt für Schritt erste Messungen konfigu- riert werden, findet sich in Kapitel 3, "Getting Started",...

  • Seite 127: Funktionsblöcke Und Deren Zuordnung Zu Den Bedienpanels

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers 4.2.2.2 Funktionsblöcke und deren Zuordnung zu den Bedienpanels Die folgende Abbildung verdeutlicht die Funktionsblöcke der Generatoren des Audio Analyzers : Die Generatoren des R&S UPP werden in zwei Stufen bedient: 1.

  • Seite 128: Die Analysatoren

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers 4.2.3 Die Analysatoren Der R&S UPP führt alle Messungen mit Hilfe digitaler Signalverarbeitung aus. Dabei durchlaufen zu messende Analogsignale zuerst auf analogen Messbaugruppen eine aufwendige analoge Vorverarbeitung, bevor sie digitalisiert und den digitalen Mess- routinen zugeführt werden.
  • Seite 129 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers Hinter dem Pre-Filter, das vor allen weiteren Analysen in den Signalweg eingeschleift werden kann, befindet sich die Level Monitor-Ebene. Hier können Effektivwert, Peak- wert oder Gleichspannungsanteil des zu prüfenden Signals analysiert werden. Nach eventueller weiterer Filterung mit ein oder zwei Filtern setzt die Detailanalyse auf der Function-Ebene an.
  • Seite 130 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers 1. Die Bedienung beginnt im Panel "Analyzer Config" mit der Wahl von: ● analogen oder digitalen Eingangsbuchsen, ● Anzahl der Kanäle, ● AC- oder DC-Kopplung, ● Messbandbreite ●...
  • Seite 131 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Funktionelle Gliederung des Audio Analyzers 2. Im zweiten Schritt werden die Messungen auf den verschiedenen Analyseebenen im Panel "Analyzer Function" eingestellt. Dies geschieht in der Reihenfolge der Wichtigkeit der Messungen: ● Messungen in der Function-Ebene, wie z.B. Verzerrungsmessungen, evtl. mit Zuschaltung der Post-FFT ●...

  • Seite 132: Allgemeine Hinweise Zur Bedienung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Allgemeine Hinweise zur Bedienung 3. Sollen die Monitor-Ausgänge an der Rückseite des Gerätes benutzt werden, so erfolgen diese Einstellungen im Panel "Auxiliaries". 4. In weiteren Panels kann eingestellt werden ● auf welche Art die Messergebnisse dargestellt werden sollen (numerisch oder als Grafik), ●...

  • Seite 133: Bedienung Mittels Maus

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Allgemeine Hinweise zur Bedienung Die Bedienung orientiert sich dabei an den Grundregeln, wie sie bei heutigen Win- dows-Programmen Verwendung finden. Die Kenntnis dieser Grundregeln wird in die- sem Handbuch vorausgesetzt und daher nicht im Detail erläutert. 4.3.2 Bedienung mittels Maus Wie von anderen Windows®-Programmen gewohnt, kann auch der R&S UPP mit einer Maus bedient werden.
  • Seite 134 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Allgemeine Hinweise zur Bedienung Die Tasten bzw. Tastenkombinationen auf der externen PC-Tastatur entsprechen fol- genden Gerätefunktionen: PC-Tastatur Funktion PC-Tastatur Funktion F5 … F12 Softkeys 1 ... 8 0 … 9; a … z 0 …...

  • Seite 135: Der Bildschirm

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Der Bildschirm PC-Tastatur Funktion PC-Tastatur Funktion PAGE ∆ PAGE UP ALT + P PRESET-Funktion ver- setzt das Gerät in die Werkseinstellung In Auswahllisten nach unten rollen, Variation von Zah- lenwerten in Einga- befeldern SHIFT+TAB In Auswahllisten...

  • Seite 136: Softkeys

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Der Bildschirm Bild 4-1: Bildschirm des R&S UPP mit seinen 5 Screens Zwischen den einzelnen Screens wird wie folgt umgeschaltet: ● Mit der PC-Tastatur mit den Tastenkombinationen CTRL + PAGE UP bzw. CTRL + PAGE DOWN ●...

  • Seite 137: Verschieben Und Verändern Von Panels Bzw. Grafikfenstern

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Der Bildschirm Bei einer Auswahl aus mehr als acht Elementen werden über den letzten Softkey mit der Markierung >> bzw. auch über den ersten Softkey mit der Markierung << weitere Elemente der Auswahlliste angeboten. Durch Drücken des jeweiligen Softkeys ist eine schnelle Auswahl möglich.

  • Seite 138: Statusanzeigen Und Meldungen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Der Bildschirm 4.4.4 Statusanzeigen und Meldungen Von Fall zu Fall werden dem Benutzer zusätzliche Informationen auf dem Bildschirm angeboten. So gibt es Statusmeldungen, Meldungen zu den Wertebereichen, Hinweise zu den Einstellungen, Warnhinweise und Fehlermeldungen. 4.4.4.1 Statusanzeigen Der Status des R&S UPP wird für Generator, Analysator, Sweepsystem und sonstige...

  • Seite 139: Fehlermeldungen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Die Panels in diesem Fall eine Warnmeldung in der Bildschirmmitte eingeblendet. Diese gibt Auf- schluss über die Ursache, warum keine Messergebnisanzeige möglich ist und listet evtl. auch mehrere mögliche Gründe hierfür auf. 4.4.4.5 Fehlermeldungen Treten während des Betriebs Fehler im Gerät auf, so erscheint eine Fehlermeldung in...
  • Seite 140 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Die Panels Panel in seiner Größe minimiert an den unteren Bildschirmrand geschoben, so wird es als versteckt (hidden) bezeichnet. Dasselbe Panel bzw. Anzeigefenster kann in mehreren Screens dargestellt werden, d.h. geöffnet sein. Dabei kann die Darstellung (Position, Größe) in den diversen Screens unterschiedlich sein, der Inhalt ist aber immer derselbe.

  • Seite 141: Struktur Der Panels

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Die Panels Funktion PC-Tastatur Maus Panel verstecken Die Tastenkombination ALT+H Auf die linke Schaltfläche (_) in versteckt das gerade bedienbare der Titelleiste des entsprechen- Panel. den Panels klicken. Panel schließen Die Tastenkombination ALT+C Auf die rechte Schaltfläche (X) in schließt das gerade bedienbare der Titelleiste des entsprechen-...

  • Seite 142: Numerisches Eingabefeld

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Die Panels Die oberste Zeile enthält den Namen des Panels (im Beispiel "Analyzer Function") und die Titelleistenschaltflächen zum Verstecken und Schließen des Menüs. Diese Buttons sind mit der Maus bedienbar. Die Schaltfläche zieht Grafikfenster auf den gesamten Bildschirm auf (siehe Kapitel 4.4.2, "Softkeys",...

  • Seite 143: Auswahlfeld

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Die Panels Ist eine Tick-Box aktiviert, so ist die zugeordnete Einstellung ausgewählt bzw. ein- geschaltet. ● Radio-Button Mit Radio-Buttons kann durch einfaches Anklicken zwischen zwei Einstellungen umgeschaltet werden. Es ist immer eine der beiden Möglichkeiten aktiv. ●...

  • Seite 144: Navigieren In Den Panels

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen am Audio Analyzer ● Weggeblendete Einstellzeilen Grundsätzlich wird immer versucht, die Panels so kurz wie möglich zu halten. Daher werden nicht benötigte Zeilen weggeblendet. Das obenstehende Beispiel verdeutlicht dies: Die Zeilen "Meas Mode", "Trace Length" und "Trigger Source" erscheinen nur, wenn die Funktion Waveform eingeschaltet ist.

  • Seite 145: Einstellungen In Den Panels

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Der R&S UPP ist mit dem Betriebssystem WindowsXP ausgestattet. Es ist nur in Ein- zelfällen notwendig, Einstellungen auf Betriebssystemebene vorzunehmen, z.B. bei der Installation eines neuen Druckertreibers. Um Windows komfortabel bedienen zu können, ist der Anschluss einer Tastatur und einer Maus erforderlich.

  • Seite 146: Wechsel Von Funktionen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Gerät in grundsätzlichen Eigenschaften fest, wobei diese Eigenschaften für Generator und Analysator getrennt sind. Mit diesen Schnittstellenfestlegungen werden quasi eigenständige Instrumente innerhalb des R&S UPP definiert. Die Einstellung dieser Instrumente erfolgt im Auswahlfeld in der jeweils ersten Zeile der Panels "Generator Config"...

  • Seite 147: Ausblenden Von Einstellzeilen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Beispiel: Für Intermodulations-Testsignale sind andere Frequenzen einstellbar wie für Sinus-Signale. ● Verwendete Einheiten Beispiel: THD-Messungen und Pegelmessungen werden in unterschiedlichen Ein- heiten angegeben. Generell gilt: Alle Einstellungen für die anderen Funktionen, wie z.B. Filtereinstellun- gen, etc.

  • Seite 148: Funktionen Ein- Und Ausschalten - Tick-Boxen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels 4.7.6 Funktionen ein- und ausschalten – Tick-Boxen Immer dann, wenn Funktionen lediglich ein- bzw. ausgeschaltet werden können, kommt eine Tick-Box zum Einsatz. Ist die Tick-Box aktiviert, so ist die zugeordnete Einstellung ausgewählt bzw.

  • Seite 149: Numerische Werteingabe - Numerische Eingabefelder

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Mit der Maus erfolgt Auswählen und Aktivieren durch einen Mausklick. Es kann immer genau ein Eintrag ausgewählt werden. Mit der Taste ESC kann die Parameterliste verlassen werden, ohne den markierten Parameter zu übernehmen.

  • Seite 150: Werteingaben Im Edit-Mode - Grüner Auswahlrahmen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels wert abgeändert. Der mögliche Wertebereich wird oberhalb der Softkeyleiste ange- zeigt. 4.7.9.1 Werteingaben im Edit-Mode – grüner Auswahlrahmen Sobald der Fokus auf ein numerisches Eingabefeld gelegt wird, befindet man sich im Edit-Mode, was durch einen grünen Auswahlrahmen markiert wird.
  • Seite 151 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Dabei springt der Zifferncursor auf die erste Stelle rechts vom Dezimalpunkt, bzw., wenn kein Dezimalpunkt vorhanden ist, auf die äußerste rechte Stelle. Mit der Tastatur kann nun eine Ziffer eingegeben werden, wobei die Stelle ersetzt wird, auf der der Zifferncursor steht.
  • Seite 152 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Folgendes Beispiel erläutert diese Abhängigkeiten: Im Panel "Generator Config" kann eine Referenzspannung ("Ref Voltage") eingestellt werden. Die tatsächliche Ausgangsspannung wird im Panel "Generator Function" ein- gestellt, hier nun gibt es die Einheit dBr, also die Möglichkeit, die Ausgangsspannung als eine Eingabe in dB bezogen auf diesen Referenzwert vorzunehmen.

  • Seite 153: Manuelle Bedienung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Funktion PC-Tastatur Maus Werteingabe mit Einheitenwahl Mit den Tasten F5 … F12 die ent- Den Button des Softkeys mit der abschließen sprechende Einheit auswählen entsprechenden Einheit ankli- oder cken.

  • Seite 154: Anzeigefelder

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Das Texteingabefeld schließen mit: ● ENTER, der neu eingegebene Text wird übernommen ● ESC, der alte Text bleibt erhalten. Immer dann, wenn auf dem R&S UPP gespeicherte Dateien aufgerufen werden sollen, z.B.

  • Seite 155: Übernahme Von Parametern - Track-Box

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Auch bei der Übernahme von Parametern mit Hilfe der Track-Boxen kommen Anzeige- felder zum Einsatz. 4.7.12 Übernahme von Parametern – Track-Box In vielen Fällen sollen Einstellungen z.B. für beide Messkanäle oder für beide Kurven- züge gelten.

  • Seite 156: Einstellungen Abschließen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Eingaben außerhalb des angegebenen Wertebereichs werden nicht angenommen, es ertönt ein Warnton und die Eingabe wird auf den entsprechenden Minimal- bzw. Maxi- malwert abgeändert. Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel- len Zustand des Geräts.

  • Seite 157: Eingaben Während Der Messung Bzw. Datenausgabe

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in den Panels Funktion PC-Tastatur Maus Zahlenwerteingabe abschließen Eingabe mit Enter-Taste abschlie- Den Button des Softkeys mit der (Edit-Mode) ßen oder entsprechenden Einheit ankli- cken. Mit den Tasten F5 … F12 die ent- sprechenden Einheit auswählen oder Die Eingabe durch Betätigen der...

  • Seite 158: Messwertanzeigen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Eingaben, die den laufenden Messvorgang nicht betreffen, wie z.B. die Änderung einer Einheit, werden sofort ausgeführt, ohne die laufende Messung zu unterbre- chen. 4.8 Messwertanzeigen Der Audio Analyzer bietet verschiedene Arten von Messwertfenstern für die Ergeb- nisse der vielfältigen Messfunktionen an.

  • Seite 159: Das Numerische Anzeigefeld

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Bild 4-2: Messungen und Darstellung der Ergebnisse beim Audio Analyzer Was und wie wird gemessen: = Analyzer Function Art der Darstellung der Messergebnisse = Waveform Config Anzeige der Messergebnisse = Numeric Display und Messgraphik (hier Waveform) 4.8.2 Das numerische Anzeigefeld Das numerische Anzeigefeld fasst Zahlenwerte aus verschiedenen Analysatorfunktio- nen übersichtlich zusammen und stellt die maximal 32 Zahlenwert-Ergebnisse aus...

  • Seite 160: Messergebnisdarstellung Im Numerischen Anzeigefeld

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen In den Messergebniszeilen werden die Ergebnisse der Messkanäle dargestellt (Aus- nahme: Frequenz- und Phasen- bzw. Frequenz- und Gruppenlaufzeitmessung). Werden nicht alle Spalten benötigt, weil eine oder mehrere der zugrunde liegenden Messfunktionen ausgeschaltet sind, so wird die entsprechende Spalte weggeblendet. Das numerische Anzeigefeld wird über die Menüleiste geöffnet und ist unter dem But- ton Displays zu finden.

  • Seite 161: Die Kombianzeige

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 4.8.3 Die Kombianzeige Häufig ist der reine Zahlenwert eines Messergebnisses nicht aussagekräftig genug. Analoge Balkenanzeigen, die Überwachung von Grenzwerten oder die Speicherung von Maximal- und Minimalwerten sind immer wieder notwendige, zusätzliche Aufga- ben.

  • Seite 162: Einstellungen Zur Messergebnisdarstellung In Den Kombifeldern

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Funktion PC-Tastatur Maus Kombianzeige über das numeri- Mit CTRL+TAB oder CTRL Gewünschte Messwertanzeige im sche Anzeigefeld einschalten +SHIFT+TAB die numerische numerischen Anzeigefeld doppel- Messwertanzeige auswählen. klicken. Innerhalb der numerische Mess- wertanzeige mit TAB oder SHIFT +TAB das gewünschte Anzeige- feld markieren und mit ENTER die Kombianzeige öffnen.
  • Seite 163 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Funktion PC-Tastatur Maus Panel zur Konfiguration eines Tastenkombination CTRL + M Mauszeiger zum linken Bild- Kombifelds bzw. des numerischen betätigen, dann mit den Tasten schirmrand bewegen, in der Anzeigefeldes öffnen TAB bzw. SHIFT + TAB den But- Menüleiste den Button Disp Con- ton Disp Config markieren, mit fig betätigen und das entspre-...
  • Seite 164 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Mit dieser Einstellzeile wird die Einheit zur Anzeige des Messergebnisses festge- legt. Je nach Art der Messung werden in der zugehörigen Parameterliste die pas- senden Einheiten angeboten. Eine Übersicht mit allen beim Audio Analyzer vorkommenden Einheiten und deren Umrechnungsformeln findet sich in Kapitel 4.17, "Einheiten",...
  • Seite 165 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen ● Grenzwerte Für jedes Messergebnis kann ein unterer und/oder ein oberer Grenzwert definiert werden. Bei eingeschaltetem Grenzwert wird jeder gemessene Wert gegen diesen Grenz- wert verglichen. Die eingestellten Grenzwerte werden im unteren Teil der Kombianzeige dargestellt und als rote Grenzwertmarkierung in die Balkenanzeige eingeblendet.

  • Seite 166: Grafikfenster

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Die aufgetretenen Minimal- bzw. Maximalwerte werden im oberen Teil der Kombi- anzeige dargestellt; zusätzlich wird in der Balkenanzeige ein zusätzlicher, blauer Balken eingeblendet, der die Spannweite zwischen den aufgetretenen Extremwer- ten festhält. Die Min-/Max-Werte können somit auch über einen längeren Zeitraum festgehalten werden, ohne die Messwertanzeigen ständig beobachten zu müssen.
  • Seite 167 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 4.8.4.1 Sweep Graph Hier können die Messwerte einer Messreihe (Sweep) in einem Koordinatensystem als Liniendiagramm dargestellt werden. Grundsätzlich können ein oder zwei Messkurven (TRACE A bzw. TRACE B) über einer X-Achse aufgezeichnet werden. Jeder Trace kann dabei aus einer Vielzahl von Einzeldurchgängen (Scans) bestehen.
  • Seite 168 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 4.8.4.2 FFT Graph In diesen Paneln wird das Frequenz-Spektrum der Messfunktion FFT bzw. der einer anderen Messfunktion nachgeschalteten Post FFT dargestellt. Es können ein oder zwei Messkurven (TRACE A bzw. TRACE B) über einer Frequenz-Achse aufgezeich- net werden.
  • Seite 169 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 4.8.4.3 Waveform Die Waveform-Darstellung ist eine Art Oszillogramm, in der der zeitliche Signalverlauf des analysierten Audiosignals dargestellt wird. Es können ein oder zwei Kurvenzüge (TRACE A bzw. TRACE B) über einer Zeit-Achse aufgezeichnet werden. Die Messkur- ven können gespeichert werden, gespeicherte Messkurven, Referenzkurven und/oder Grenzwertkurven können in die Grafik eingezeichnet werden.
  • Seite 170 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 4.8.4.4 Bargraph Ist im Panel "Analyzer Function" eine der Funktionen "THD", "Mod Dist" oder "DFD" gewählt, so kann das Funktions-Messergebnis in seine Frequenzkomponenten zerlegt in einer Balkenanzeige dargestellt werden. Die einzelnen Verzerrungsprodukte werden hierbei über einer Frequenz-Achse aufgezeichnet.

  • Seite 171: Einstellungen Zur Messergebnisdarstellung In Den Grafikfenstern

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Alternativ können die Grafikfenster auch über die zugehörigen Konfigurationspanel (siehe folgender Abschnitt) geöffnet werden. Mit dem Button "Display" wird das zuge- hörige Grafikfenster eingeschaltet. Im Panel "Analyzer Function" gibt es außerdem für einige Grafik- bzw. Messwertfens- ter die Möglichkeit, den Button "Show"...
  • Seite 172 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Funktion PC-Tastatur Maus Panel zur Konfiguration eines Tastenkombination CTRL + M Durch Bewegen an den linken Grafikfensters öffnen betätigen, dann mit den Tasten Bildschirmrand die Menüleiste öff- TAB bzw. SHIFT + TAB den But- nen, den Button Disp Config betä- ton Disp Config markieren, mit tigen und das entsprechende...
  • Seite 173 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen In allen Grafikfenstern können grundsätzlich zwei Messkurven (TRACE A und TRACE B) auf Y-Achsen über einer X-Achse aufgezeichnet werden. Welche Messfunktionen auf den Y-Achsen abgebildet werden, wird mit der Einstellzeile "Y-Source" bestimmt. Bei Multikanal-Analysator-Instrumenten kann mit der Einstellzeile "Channel"...
  • Seite 174 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Werte oder sogar ganze Kurvenzüge aus Dateien, vom anderen Messkanal etc. auto- matisch als Referenzwerte / Referenzkurven übernommen werden. Einheiten der Messwerte Mit dieser Einstellzeile wird die Einheit zur Anzeige der Messkurven festgelegt. Je nach Art der Messung werden in der zugehörigen Parameterliste die passenden Ein- heiten angeboten.
  • Seite 175 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Gitterlinien Die Einstellungen Main Grid bzw. Sub Grid unterteilen die Balkenanzeige. Mit verschieden feinen Einstellungen können Hauptlinien eingefügt werden, die mit den zugehörigen Zahlenwerten beschriftet werden. Hilfslinien dienen der weiteren Unterteilung, diese Linien werden nicht beschriftet. Grenzwerte Für jedes Messergebnis kann ein unterer und/oder ein oberer Grenzwert definiert wer- den.
  • Seite 176 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 1 = Grenzwert-Überschreitungen (hier zusätzlich mit Kreisen markiert) 2 = Limit-Linie 3 = Max-Wert-Kurve 4 = Messwertkurve (TRACE) 5 = Min-Wert-Kurve 6 = Limit-Anzeige Extremwerte Wird diese Tick-Box aktiviert, wird eine Min- und eine Max-Kurve dargestellt, die die niedrigsten und höchsten Messwerte einer Messsequenz festhält.

  • Seite 177: Grafische Darstellungen Mit Cursorn Und Markern Auswerten

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Werte in linearen Einheiten können mit 3 bis 7 Stellen angezeigt werden, Werte in logarithmischen Einheiten mit einer Auflösung von 0.1 dB bis zu 0.00001 dB. Messkurven bzw. Kurvenzüge laden und speichern In diesen Einstellzeilen kann die aktuelle Messkurve (Trace) mit allen Kurvenzügen (Scans) abgespeichert werden, indem man über den Button •••...
  • Seite 178 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen 1 = Cursor-Zusatzwerte 2 = Cursor-Y-Wert 3 = Marker 4 = Horizontaler Cursor 5 = Vertikaler Cursor 6 = Harmonic Marker 7 = Cursor-X-Wert Sobald ein Grafikfenster den Fokus hat, wird die Softkeyleiste am unteren Bildschirm- rand für die Bedienung der Grafikelemente eingeblendet.
  • Seite 179 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Mit den hier angebotenen Softkeys werden die gewählten Achsen, je nach Wahl auch nur unter Berücksichtigung einzelner Messkurven, neu skaliert. Die hiermit ausgelöste Aktion entspricht der Buttons "Auto Scale" oder "Scaling Auto" für die Y- bzw. X-Achse in den zugehörigen Konfigurationspanels.
  • Seite 180 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Die beiden Buttons "O Hor A" bzw. "O Hor B" aktivieren horizontale Cursor und setzen diese auf TRACE A bzw. TRACE B. Der Cursor sowie seine Beschriftungsfelder wer- den dabei in der jeweiligen Farbe der zugehörigen Messkurve angezeigt. Der Button "Movement"...
  • Seite 181 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen sor also in kleineren oder größeren Schritten bewegt. Ist die Grafik relativ klein dar- gestellt, bzw. wurden mehr Messwerte aufgenommen als Pixel im Grafikfeld ange- zeigt werden, so bewegt sich der Cursor zeitweise scheinbar nicht (er bleibt auf dem gleichen Pixel), die zugehörigen Anzeigefelder zeigen jedoch immer den gerade gewählten Messpunkt mit X- und Y-Wert an.
  • Seite 182 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Ist die Grafik relativ klein dargestellt, bzw. wurden mehr Messwerte (Samples) auf- genommen als Pixel im Grafikfeld angezeigt werden, so bewegt sich der Cursor zeitweise scheinbar nicht (er bleibt auf dem gleichen Pixel), die zugehörigen Anzei- gefelder zeigen jedoch immer den gerade gewählten Messpunkt mit X- und Y-Wert Bargraph ●...
  • Seite 183 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Bedienung der Marker Durch Betätigen des Buttons "Marker" gelangt man zu den Marker-Softkeys ..mit denen als erstes ausgewählt wird, auf welchen der beiden Kurvenzüge ein Mar- ker gesetzt werden soll. Gleichzeitig erscheint die nächste Softkey-Ebene: Die beiden Buttons "Set to O Curs"...

  • Seite 184: Funktion Config

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen ● "Betw V Curs" bzw. "Betw H Curs" Der Button "Betw V Curs" bzw. "Betw H Curs" stellt den Bereich zwischen den beiden Cursorn unter Ausnutzung der gesamten Größe der eingestellten Grafik in X- bzw. in Y-Richtung in einem gedehnten Maßstab dar.

  • Seite 185: Manuelle Bedienung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Zusätzlich weist in der rechten unteren Ecke der Grafik ein nach oben bzw. nach unten gerichteter roter Pfeil bleibend auf die Über- bzw. Unterschreitung des Limits hin. Nach Neustart einer Dauermessung mit START sowie das Betätigen des Buttons "Restart Min/Max, Lim Violation"...
  • Seite 186 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Messwertanzeigen Eine ausführliche Beschreibung mit den detaillierten Möglichkeiten zu den Einstellun- gen in diesen Panels siehe Kapitel 5.45, "Messwert-Liste", auf Seite 586. Einige grundsätzlichen Einstellungen zu den Messwertlisten werden hier beispielhaft beschrieben. Die in den Listen angezeigten Messwerte sind grundsätzlich mit den Werten der Mess- wertgrafiken gekoppelt.

  • Seite 187: Einstellungen In Der Menüleiste

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste wird, ist aus der Scan-Nummer ersichtlich, die in einem Anzeigefeld in der unteren lin- ken Ecke der Messwertliste angezeigt wird. Um einzelne Scans aufzulisten, wird der entsprechende Scan wie folgt ausgewählt: ●...
  • Seite 188 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste (AA, AD, DD, DA) eingeteilt, abhängig davon, ob Generator bzw. Analysator mit analogen bzw. digitalen Schnittstellen betrieben werden ● Save Setup As Speichern von Geräteeinstellungen unter einem neuen Dateinamen bzw. Über- schreiben eines bereits bestehenden Setups (entspricht ALT+S auf der externen Tastatur).
  • Seite 189 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste Instruments Auswahl der Panels zur Einstellung der Generatoren, Analysatoren, Filter und zusätzli- cher Funktionen ● Durch Markieren wird das jeweils gewählte Panel auf dem gerade gewählten Screen dargestellt (siehe Kapitel 4.5.1, "Panels öffnen, bedienen, verstecken und schließen", auf Seite 129)
  • Seite 190 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste Displays ● Auswahl der Messwertanzeigefenster ● Durch Markieren wird das jeweils gewählte Messwertfenster auf dem gerade gewählten Screen dargestellt (siehe Kapitel 4.5.1, "Panels öffnen, bedienen, ver- stecken und schließen", auf Seite 129) ●...
  • Seite 191 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste Utilities ● Diagnostic Panel Öffnet ein Panel zur Eingabe von Service-Einstellungen ● Config Panel Öffnet ein Panel zur Eingabe von geräteübergreifenden Einstellungen wie z.B. IEC-Bus-Adresse, das Aussehen der File-Select-Box oder ob die Menüzeile oder die Tool Bar permanent am Bildschirm erscheinen sollen.
  • Seite 192 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Menüleiste Es ist aber auch möglich, jedes beliebige andere Icon zu verwenden, es muss lediglich in der Größe 20 x 20 Pixel und als .BMP-File auf der Festplatte des Audio Analyzers vorliegen.

  • Seite 193: Einstellungen In Der Werkzeugleiste

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen in der Werkzeugleiste ● Tile Darstellung aller geöffneter Panels / Fenster als Kacheln ● Panelnamen Anzeige- und Auswahlmöglichkeit aller im aktuellen Screen geöffneten und darge- stellten Panels und Messwertfenster. Die Auswahl eines Panels bringt dieses Panel in den Vordergrund.

  • Seite 194: Einstellungen Im Betriebssystem

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einstellungen im Betriebssystem Öffnet ein Panel zum Abspeichern von Geräteeinstellungen Wählt das entsprechende Bildschirm-Fenster (Screen), wobei die verwendeten Farben folgende Bedeutung haben: ● Das gerade gewählte sichtbare Bildschirm-Fenster wird grün dargestellt ● Alle Screens, in denen Fenster aktiviert sind, werden gelb dargestellt ●...

  • Seite 195: Funktion Audio Monitor

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Das Panel Auxiliaries Es ist unterteilt in die Abschnitte: ● Audio Monitor, zur Einstellung der Mithörfunktionen ● Trigger Output, zur Einstellung des Triggerausganges an der Rückseite des Gerä- 4.12.1 Funktion Audio Monitor Die Monitor-Ausgänge (BNC-Buchsen an der Geräterückseite) ermöglichen das Beobachten analoger oder digitaler Eingangssignale sowohl direkt am Eingang des Audio Analyzers als auch hinter evtl.

  • Seite 196: Schnellabschaltung Der Ausgänge

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Schnellabschaltung der Ausgänge 4.13 Schnellabschaltung der Ausgänge Mit CTRL+F12 der externen Tastatur können beim Auftreten von Störungen die Gene- ratorausgänge abgeschaltet werden. Die abgeschalteten Leitungen können nur durch nochmaliges CTRL+F12 wieder reak- tiviert werden.

  • Seite 197: Bedienung Der Hilfe

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Hilfesystem 4.14.1 Bedienung der Hilfe Das Hilfefenster gliedert sich in drei Bereiche. Links befindet sich eine Spalte, die wahlweise das Inhaltsverzeichnis oder die Indexliste der gesamten Hilfe anzeigt. Rechts davon ist ein großer Bereich, der die jeweilige Hilfeseite darstellt und wenn nötig auch einen vertikalen Rollbalken zeigt.
  • Seite 198 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Hilfesystem Funktion PC-Tastatur Maus Hilfe zu einer markierten Einstell- F1-Taste drücken zeile öffnen. Die Hilfeseite zum Parameter wird angezeigt Hilfe schließen. F1-Taste noch einmal drücken Link aktivieren. Link mit Cursortasten markieren Link klicken und mit der Enter-Taste aktivie- ren.

  • Seite 199: Dateiverwaltung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Dateiverwaltung Funktion PC-Tastatur Maus Indexeintrag auswählen. Focus-Button unterhalb des Index Eintrag klicken mit Cursortasten markieren und mit der Enter-Taste aktivieren. Die Hilfeseite zum Eintrag wird Den gesuchten Eintrag in das angezeigt Eingabefeld eingeben und Enter- Taste drücken oder Eintrag mit Cursortasten markie-...

  • Seite 200: Wahl Des File Select-Fensters

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Dateiverwaltung Um gespeicherte Einstellungen zu laden oder Ergebnisse abzuspeichern, wird mit dem Button ••• im jeweiligen Panel der "File Manager" aufgerufen und es erscheint ein File Select-Fenster. 4.15.1 Wahl des File Select-Fensters Im R&S UPP kann man zwischen zwei grundlegend verschiedenen Typen des "File Select"-Fensters wählen.

  • Seite 201: Manuelle Fernbedienung

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Manuelle Fernbedienung Dateityp Datei- Bedeutung Endung Equalizer-Einstel- .FTF Amplituden/Frequenztabelle für Rauschgenerierung im Frequenzbereich lung .VEQ Entzerrerdatei; geladen in den Panels Generator Function und Analy- zer Function in den Einstellzeilen Equal File Equalizer-Einstel- .SWL Sweepliste für lung...
  • Seite 202 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Manuelle Fernbedienung Die manuelle Fernbedienung erfolgt im Gegensatz zur Fernsteuerung nicht mit den Fernsteuerbefehlen, sondern über eine separate Windows-Software, die am externen Rechner installiert ist. Die Windows-Software Remote Desktop Connection simuliert nach dem Start die Bedienoberfläche des R&S UPP. Damit ist am externen Rechner eine manuelle Bedienung wie am Gerät selbst möglich.

  • Seite 203: Einheiten

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einheiten Die Abmeldung ist auch direkt am R&S UPP im Fernbedienungs-Fenster möglich. Der lokale Benutzer kann nur am R&S UPP im Fernbedienungs-Bildschirm nach Drü- cken der Tastenkombination Ctrl + Alt + Del angemeldet werden. Er heißt beim R&S UPP standardmäßig instrument, das Passworts ist ebenfalls instrument.

  • Seite 204: Einheiten Für Digitale Pegelmessergebnisse

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einheiten 4.17.1.2 Einheiten für digitale Pegelmessergebnisse Grundeinheit: FS (Full Scale) *) Pegelmessergebnis in Hex Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 205: Einheiten Für Verzerrungsmessergebnisse

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einheiten Alle digitalen Analyzer-Messfunktionen liefern üblicherweise Werte im Bereich von 0 ... 1 FS. FS-Werte > 1 können auftreten: ● bei der Messfunktion "Peak" mit "Meas Mode" "Peak to Peak" ● Bei Verwendung eines Filters mit Verstärkung (z.B. CCIR wtd) 4.17.1.3 Einheiten für Verzerrungsmessergebnisse Grundeinheit: %...

  • Seite 206: Einheiten Für Gruppenlaufzeitmessergebnisse

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einheiten 4.17.1.7 Einheiten für Gruppenlaufzeitmessergebnisse Grundeinheit: s 4.17.2 Einheiten für Werteingaben Zur Vereinfachung werden in den folgenden Umrechnungsformeln die Eingabewerte nur mit der Einheit bezeichnet. Beispiel: Mit dBu ist gemeint: Wert in dBu. Absolute Analog-Pegeleinheiten (ohne Referenzbezug) Bedienhandbuch 1411.1055.31 ─...
  • Seite 207 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Einheiten Relative Analog-Pegeleinheiten (mit Referenzbezug) Absolute Digital-Pegeleinheiten (ohne Referenzbezug) Relative Digital-Pegeleinheiten (mit Referenzbezug) Absolute Zeiteinheiten Absolute Frequenzeinheiten Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 208: Tastenübersicht

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Tastenübersicht Relative Frequenzeinheiten (mit Referenzbezug) Absolute Phaseneinheiten Abweichungen (Tolerance) gegenüber den vorherigen Messwerten in der Sett- ling-Funktion Schrittweite eines logarithmischen Pegelsweeps Absolute Widerstandseinheit 4.18 Tastenübersicht Die folgende Tabelle gibt einen Überblick über die Tastenkombinationen der PC-Tasta- tur und der Mausbedienung und deren Funktion.
  • Seite 209 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Tastenübersicht Tabelle 4-1: Softkeys Taste der PC-Tastatur Funktion Mausbedienung F5 … F12 Löst die dem Softkey zugeordnete Funktion aus Tabelle 4-2: Bedienfeld CONTROL Taste der PC-Tastatur Funktion Mausbedienung CTRL+F5 Startet kontinuierliche Messungen bzw. Sweeps Setzt Min-/Max-Werte bei Bargraph-Anzeigen, Mittelungen bei Mes- sergebnissen und Limitüberschreitungen zurück CTRL+F6...
  • Seite 210 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Tastenübersicht Tabelle 4-4: Tastenblock zur Dateneingabe Taste der PC-Tastatur Funktion Mausbedienung 1...9 Zahleneingabe: 1...9 a...z Buchstabeneingabe: a...z Zahleneingabe: 0 SPACE Eingabe eines Leerzeichens Eingabe eines Punktes / Dezimalpunktes; * ... # Eingabe von Sonderzeichen Eingabe des Vorzeichens;...

  • Seite 211: Übersicht Der Panels Und Messwertanzeigen (Grafikfenster)

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Übersicht der Panels und Messwertanzeigen (Grafikfenster) Taste der PC-Tastatur Funktion Mausbedienung ALT+C Schließt das bedienbare Panel bzw. Grafikfenster Öffnet bzw. schließt die kontextsensitive Hilfe ALT+S Öffnet ein Panel zum Abspeichern von Geräteeinstellungen ALT+L Öffnet ein Panel zum Laden vordefinierter Geräteeinstellungen ALT+P...
  • Seite 212 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Übersicht der Panels und Messwertanzeigen (Grafikfenster) ● Funktionseinstellungen und Bedienung eines oder mehrerer angeschlosse- Switcher Panel ner Audio Switcher R&S UPZ. Am UPP wird der Switcher über einen USB-To-Serial Adapter angeschlos- sen, der von Windows auf einen freien COM-Port gemappt wird. Dieser Port wird hier im Panel ebenfalls angegeben.
  • Seite 213 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Übersicht der Panels und Messwertanzeigen (Grafikfenster) Messwertfenster, die über die Menüleiste Button Displays gewählt werden kön- ● Numeric Display Anzeige der Messergebnisse der im Panel "Analyzer Function" gewählten Messfunktion ● Anzeige der Messergebnisse des im Panel "Analyzer Function" gewählten Level-Monitors ●...

  • Seite 214: Übersicht Der Statusmeldungen

    www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Übersicht der Statusmeldungen ● Dieses Anzeigefenster zeigt den zeitlichen Verlauf des Messsignals Waveform ● Grafische Darstellung ein- oder zweikanalig ● Die Darstellung der Messergebnisse erfolgt wie im Konfigurationspanel "Waveform Config" festgelegt ● Bargraph 1…2 Dieses Anzeigefenster kann bis zu zweimal geöffnet sein, um Balkendiagr- amme der gewählten Messfunktion anzuzeigen...
  • Seite 215 www.allice.de Allice Messtechnik GmbH ® Manuelle Bedienung R&S Übersicht der Statusmeldungen Cont Dauermessung läuft Terminated Die Einzelmessung ist beendet Stopped Messung ist angehalten Wait for Trigger Analysator wartet auf eingestellte Triggerbedingung Generator-Status Gen Off Der Generator ist abgeschaltet Gen Running Generatorsignale werden ausgegeben Output Off Alle Ausgangsleitungen sind abgeschaltet...

  • Seite 216: Gerätefunktionen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Wahl des Generators 5 Gerätefunktionen 5.1 Wahl des Generators 5.1.1 Generator Konfiguration Panel Das Konfiguration-Panel ermöglicht die Einstellungen für den analogen und die digita- len Generatoren. Um den R&S UPP-Generator an die Messaufgabe anzupassen, empfiehlt es sich, als erstes mit den Einstellungen im Generator-Config-Panel zu beginnen, weil die hier vor- genommenen Einstellungen Einfluss auf die Möglichkeiten im Generator-Function- Panel haben.

  • Seite 217: Analog Generator Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren 5.2 Analog Generator konfigurieren 5.2.1 Analog Generator Config Panel Bild 5-1: Konfigurationspanel Analog-Generator Das Generator-Instrument "Analog" erfordert keine Optionen für die 2-kanalige Gene- rierung und die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) für die Acht-kana- lige Generierung.
  • Seite 218 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren "Multi" Öffnet eine freie Auswahlmöglichkeit von bis zu 8 Generatorkanälen, sofern die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) einge- baut ist. Mit der Generatorfunktion "Universal" können die Signale für jeden Kanal individuell eingestellt werden. Die Multi-Kanal-Generatorausgänge werden unsymmetrisch konfigu- riert.
  • Seite 219 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren Impedance Ab den Seriennummern 120100, 140100, 180100 kann in dieser Zeile wahlweise eine Ausgangsimpedanz von 25 Ω oder 600 Ω eingestellt werden, davor waren 25 Ω fest eingestellt. Wenn der Acht-Kanal Generator verwendet wird, wird die Ausgangsimpedanz der Generator-Ausgänge fest auf 25 Ω...
  • Seite 220 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren "Fix" Die Analog-Hardware wird auf die angegebene Maximalspannung fest eingestellt. Die tatsächliche Ausgangsspannung wird durch Pegelung des DA-Wandlers erreicht, die Einstellung der Analog- Hardware bleibt unverändert. Vorteil: Schnellere Pegeländerungen und besseres Einschwingverhalten. Spannungseinbrüche beim Umschalten der Eichleitung werden ver- mieden, da keine Relais geschaltet werden.

  • Seite 221: Ausgänge Des Universal-Generators

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren Die relative Frequenz des Generatorsignals bleibt unverändert. Durch Variieren der Referenzfrequenz kann somit beispielsweise die Grundwelle eines mittels Multisinus eingestellten Klirrspektrums verschoben werden, ohne dass die Oberwellen vom Benutzer neu berechnet und eingestellt werden müssen. Fernsteuerbefehl: auf Seite 707 SOURce:FREQuency:REFerence...
  • Seite 222 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren Unsymmetrischer Ausgang (Output Type Unbal) Bild 5-2: Unsymmetrischer Ausgang Wie man aus dem Prinzip-Schaltbild erkennt, werden die beiden Generator-Ausgänge von zwei unabhängigen Quellen gespeist. Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten, der XLR-Pin 3 ist elektronisch floatend auf 0 V gelegt.
  • Seite 223 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren In den Prinzipschaltungen entspricht das Massesymbol der R&S UPP-Gehäusemasse. Bild 5-3: Symmetrischer Ausgang Wie man aus dem Prinzip-Schaltbild erkennt, werden die beiden Generator-Ausgänge von zwei unabhängigen Quellen gespeist. Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten. Obige Abbildung gilt für alle Generator-Funktionen.

  • Seite 224: Ausgangsleistung Des Universal-Generators

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren 5.2.3 Ausgangsleistung des Universal-Generators Der Ausgangsverstärker, die Eichleitung und alle Innenwiderstände sind kurzschluss- fest. Der Spitzenwert des Stromes wird auf etwa 250 mA begrenzt. Bei einem maxima- len Effektivwert von 14 V symmetrisch und 7 V unsymmetrisch ist die maximale Ver- lustleistung im Lastwiderstand (bei Kurzschluss im Innenwiderstand) 2,5 W bzw.

  • Seite 225: Ausgangsleistung Des Analogen Multi-Kanal-Generators

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analog Generator konfigurieren Bild 5-4: Unsymmetrischer Ausgang Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten. "Cold" ist elektronisch floatend auf ca. 0 V gelegt. Entsprechend ist bei angeschlosse- ner Kabelpeitsche (Option R&S UP-Z8A, Bestellnummer siehe Datenblatt) der Pin 3 aller 8 XLR-Stecker auch elektronisch floatend.

  • Seite 226: Digital Generator Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren 5.3 Digital Generator konfigurieren 5.3.1 Digital Generator Configuration Panel Das Generator-Instrument "Digital Audio" erfordert die Optionen ● R&S UPP-B2 (Digitale Audioschnittstellen) für die 2-kanalige Generierung oder ● R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 2-kanalige Generie- rung oder ●...
  • Seite 227 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren "Multi" Dieser Auswahlpunkt wird nur angeboten, wenn die ● Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 8-kanalige "Digital Audio"-Generierung eingebaut ist. ● Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) eingebaut ist. "Multi"...
  • Seite 228 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren "Ext DARS" Synchronisation auf ein Digital-Audio-Signal. Ist für die digitalen Audioschnittstellen die Option R&S UPP-B2 (Digi- tale Audioschnittstellen) eingebaut, erfolgt die Synchronisation auf ein Digital-Audio-Signal entweder an der unsymmetrischen "Sync In" BNC-Buchse oder an dem 9-poligen D-Sub-Stecker "DIGITAL BAL"...
  • Seite 229 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren "High" Eingangsterminierung hochohmig Fernsteuerbefehl: auf Seite 710 SOURce:SYNC:TERMination Sample Frequency Einstellung der Taktrate des Digital-Audio-Signals für den Generator. Bei sämtlichen Audio-Data Signalerzeugungen wird auf die Einstellung dieser Sample- frequenz Bezug genommen. Die gewählte Taktrate bestimmt die maximal eingebbare Signalfrequenz.
  • Seite 230 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren "Loopback" Das eingespeiste Audio-Signal an der Sink-Buchse wird über den ARC zurückgesendet. "Dig Aud Gen" Das Signal des Digital-Audio-Generators wird über den ARC zurück- gesendet. Fernsteuerbefehl: auf Seite 713 SOURce:HDMI:SARC Protocol Generator Die Optionen R&S UPP-B2 (Digitale Audioschnittstellen) und R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) ermöglichen die Erzeugung und Analyse der Channel Sta-...

  • Seite 231: Schnittstellenbelegung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren Unbal Ampl Einstellung der Pulsamplitude des Digital Audio Signals am UNBAL (BNC)-Ausgang. Die eingestellte Spannung entspricht dem Spitze-Spitze Wert der Pulsamplitude bei Abschluss des Ausgangs mit der Nennimpedanz (75 Ohm). Normspannung ist 1 V Einstellbereich: 0 V ...

  • Seite 232: Hdmi Und Digitale Audioschnittstellen R&S Upp-B4

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti- scher Eingang gemäß TOSLINK-System SYNC IN BNC-Eingang für Synchronisationssignale mit umschaltbarer Terminierung. DIGITAL BAL Stecker (9 Pol. D-Sub-Stecker) Anschluss Signal Eingang (E) Beschreibung...
  • Seite 233 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Generator konfigurieren 5.3.2.3 Multi-Kanal-Audio-Generator R&S UPP-B8 Bei Verwendung der Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) für die 8- kanalige Generierung werden die Unbal-Ausgänge des Digital Audio-Generators auf eine 9-polige D-Sub-Buchse herausgeführt. Die Audio-Daten werden im S/P DIF-For- mat gemäß...

  • Seite 234: S-Generator Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren 5.4 I S-Generator konfigurieren 5.4.1 I S-Generator Configuration Panel Das Generator-Instrument "I S" erfordert die Optionen R&S UPP-B2 (Digitale Audio- schnittstellen) für die 2-kanalige- oder die Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 8-kanalige "I S"-Generierung.
  • Seite 235 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren "1" Nur der linke Kanal liefert das Generatorsignal, der rechte Kanal ist abgeschaltet (Alle Bits = Null). "2" Nur der rechte Kanal liefert das Generatorsignal, der linke Kanal ist abgeschaltet (Alle Bits = Null). "2 = 1"...
  • Seite 236 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren Word Length Wortbreite eines Datenframes je Kanal in Bit. Fernsteuerbefehl: auf Seite 712 OUTPut:WLENgth Sample Freq Einstellung der Samplefrequenz. Die Samplefrequenz entspricht der Frequenz des FSYNC-Signals. Sämtliche Fre- quenz-Angaben der erzeugten Audiodaten beziehen sich auf diese Einstellung. Wird der I S-Generator mit externer Wordclock-Synchronisation betrieben und die Frequenz des externen Taktsignals entspricht nicht der eingestellten Samplefrequenz, erzeugt...
  • Seite 237 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren Fernsteuerbefehl: auf Seite 711 OUTPut:FSYNc:FREQuency? BClk Freq Anzeige der Bitclock-Frequenz. Errechnet sich aus dem Produkt von "Word Length" * "Sample Freq". Wertebereich: 216 kHz ... 12.80 MHz Fernsteuerbefehl: auf Seite 711 OUTPut:BCLK:FREQuency? MClk Ratio Verhältnis zwischen MCLK und FSYNC.
  • Seite 238 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren "Standard I S" Der I S-Generator sendet im Standard I S-Format. Folgende formatbeinflussende Parameter werden fest voreinge- stellt: Fsync Shape = Square Pulse Fsync Polarity = Left(1) = Low Word Offset = -1 "User Def."...

  • Seite 239: Timing-Diagramme

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren "Positive" Fsync Shape = Bit Pulse Bei einem Word Offset von 0 kennzeichnet ein positiver Puls den Wortanfang des linken Datenwortes. "Negative" Fsync Shape = Bit Pulse Bei einem Word Offset von 0 kennzeichnet ein negativer Puls den Wortanfang des linken Datenwortes.
  • Seite 240 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 241: I 2 S-Generator Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren 5.4.3 Schnittstellenbelegung S-Stecker (25 Pol. D-Sub-Stecker) der Option R&S UPP-B2 (Digitale Audio- Schnittstellen) . Anschluss Signal Eingang (E) Beschreibung Ausgang (A) Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss...
  • Seite 242 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren Anschluss Signal Eingang (E) Beschreibung Ausgang (A) not connected TX_DATA Serial Data Generator TX_FSYNC Frame Sync Generator TX_SCK Serial Clock Generator TX_MCLK Master Clock Output Generator S-Stecker (26 Pol. D-SUB-HD-Stecker) der Option R&S UPP-B4 (HDMI und Digi- tale Audioschnittstellen) .
  • Seite 243 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S-Generator konfigurieren Anschluss Signal Eingang (E) Beschreibung Ausgang (A) RX DATA Ch 1,2 Serial Data Analyzer Ch 1,2 RX DATA Ch 3,4 Serial Data Analyzer Ch 3,4 RX DATA Ch 5,6 Serial Data Analyzer Ch 5,6 RX DATA Ch 7,8 Serial Data Analyzer Ch 7,8 Masseanschluss...

  • Seite 244: Hdmi-Generator Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren 5.5 HDMI-Generator konfigurieren 5.5.1 HDMI-Generator Configuration Panel Das Generator-Instrument "HDMI" erfordert die Optionen R&S UPP-B4 (HDMI und Digitale Audioschnittstellen). SCPI-Befehl: auf Seite 716 SOURce:FUNCtion Das Config-Panel ermöglicht die Einstellungen des digitalen HDMI-Generators, die nachfolgend beschrieben werden.
  • Seite 245 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren "Intern" Die Bilddaten werden intern generiert. Die Auswahl des Testsignales erfolgt über die Bedienzeile "Pattern". Die Auswahl "Intern" in Verbindung mit "Pattern" = "Lip Sync" stellt automatisch die Generatorfunktion "Lip Sync" zur Verfügung. Das bei dieser Messfunktion verwendete Triggerpattern muss intern generiert werden.
  • Seite 246 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren Abhängig von der Auflösung in der darüberliegenden Einstellzeile können hier eine oder mehrere Vertikal-Frequenzen gewählt werden. Der daraus resultierende Video Identification Code gemäß CEA-861 wird in der Zeile "Format No" dargestellt. Fernsteuerbefehl: auf Seite 714 SOURce:HDMI:VIDeo:FREQuency...
  • Seite 247 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren Color Depth Auswahl der Farbtiefe der Bilddaten in Bit. Fernsteuerbefehl: auf Seite 713 SOURce:HDMI:VIDeo:COLor:DEPTh Color Falls "Pattern" = "Monochrome" gewählt wurde, kann die Farbe des auszugebenden Bildes mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden Einstell- zeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlenwerten dargestellt.
  • Seite 248 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren MPEG Info Frame Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen). Öffnet eine Dialogbox, in welcher der aktuell eingestellte MPEG Info Frame des Gene- rators dargestellt wird. Die Datenstruktur dieses Info Frames wird im Standard CEA-861 spezifiziert.
  • Seite 249 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren Channel Auswahl der aktiven Generatorkanäle bei intern generierten PCM-Formaten. Für die Generierung kodierter Audio Formate wird die Kanalauswahl nicht angeboten. "OFF" Alle Kanäle sind abgeschaltet. Frequenz und Pegeleinstellung der Kanäle haben keinen Einfluss. Es werden Nullsamples erzeugt.
  • Seite 250 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren "Aux In" Der Audio Masterclock wird von dem an der AUX IN -Buchse einge- speisten Audiosignal bestimmt, gleichgültig, ob die Abtastrate von dem im HDMI-Generator gewählten Videoformat unterstützt wird oder nicht. Fernsteuerbefehl: auf Seite 710 SOURce:SYNC:TO...

  • Seite 251: Signalfluss Zwischen R&S Upp Und Dut

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren Stream Header Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen). Öffnet eine Dialogbox, in welcher audiorelevante Informationen des HDMI Stream Headers dargestellt und verändert werden können. Diese Datenstruktur besteht aus den Channel Status Bytes 0 bis 4 eines Consumer Formates gemäß...

  • Seite 252: Schnittstellenbelegung Hec

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI-Generator konfigurieren Signal Signal TMDS Data2+ TMDS Clock Shield TMDS Data2 TMDS Clock– Shield TMDS Data2– TMDS Data1+ Reserved (HDMI 1.0-1.3c), HEC Data- (Optional, HDMI 1.4+ with Ethernet) TMDS Data1 SCL (I²C Serial Clock for DDC) Shield TMDS Data1–...

  • Seite 253: Heac-Support

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.5.5 HEAC-Support Der HDMI-Generator unterstützt sowohl den Audio Return Channel (ARC), als auch den HDMI Ethernet Channel (HEC). Folgendes Blockschaltbild verdeutlicht die interne Verschaltung: Für die Analyse des rückwärts in die Generatorbuchse eingespeisten Audio Return Channels kann im Analyzer Config Panel der Audio "Input"...

  • Seite 254: Sine

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Die Panels für Analog- und Digitalgenerator sind nahezu identisch, die Einstellungen werden deshalb gemeinsam beschrieben. Auf Unterschiede wird an der entsprechen- den Stelle hingewiesen. Ist die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) eingebaut und wurde der Multi-Kanal-Generator im Generatorinstrument "Analog"...
  • Seite 255 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Sweep Ctrl Aktivieren des Sweepsystems. Frequenz oder Pegel des Signals können innerhalb eines wählbaren Bereichs von Start- zu Stoppwert variiert werden. Mit Frequenz oder Pegel als X-Achse sind die Messwerte im Grafikfenster Sweep Graph als Kurve dar- stellbar.

  • Seite 256: Stereo Sine

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Equalizer Das Generatorsignal wird im Frequenzbereich unter Benutzung der in der Einstellzeile Equal File gewählten Datei entzerrt, siehe Kapitel 5.7, "Equalization", auf Seite 290. DC Offset Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die maximal mögliche Wechselspannung.
  • Seite 257 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Ch1&2" Frequenz von Kanal 1 und 2 können unabhängig voneinander einge- geben werden. Es besteht keine feste Phasenbeziehung zwischen den Kanälen. Beim Frequenzsweep wird die Frequenz von Kanal 1 gesweept, Kanal 2 bleibt unverändert. Hinweis: Wird als Messzeit im Analysator Gen Track gewählt, dann folgt der Messkanal 1 der Frequenz des Generatorkanals 1 und der Messkanal 2 der Frequenz des Generatorkanals 2.
  • Seite 258 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Freq Ch1 Frequenz von Kanal 1 (Freq Mode Ch1&2) Hinweis: Wird als Messzeit im Analysator Gen Track gewählt, dann folgt der Messka- nal 1 der Frequenz des Generatorkanals 1. Die Generatorfrequenz wird ggf. geringfü- gig modifiziert, damit die in der Messzeit erfassten Signalperioden eine ganze Anzahl von Samples enthalten.
  • Seite 259 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Filter Die Wahl des Filter kann für beide Kanäle gemeinsam (Track) oder getrennt voneinan- der (Split) vorgenommen werden. Fernsteuerbefehl: auf Seite 719 SOURce:FILTer:CHANnels Filter / Filter Ch1 Gemeinsames Filter für Kanal 1 und Kanal 2, sofern Filter "Track" gewählt wurde. Filter für Kanal 1, sofern Filter "Split"...
  • Seite 260 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Der Button öffnet einen Browser, mit dem die Entzerrerdatei ausgewählt werden kann, siehe auch Kapitel 5.7, "Equalization", auf Seite 290. Fernsteuerbefehl: auf Seite 717 SOURce:VOLTage:EQUalize auf Seite 715 MMEMory:LOAD:OEQualize Equalizer Ch2 Equalizer für Kanal 2, sofern Equalizer "Split" gewählt wurde. Das Generatorsignal wird im Frequenzbereich unter Benutzung der in der Einstellzeile "Equal File CH2"...

  • Seite 261: Multisine

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.6.3 Multisine Der Generator erzeugt ein Mehrtonsignal mit bis zu 32 Sinustönen. Für jeden Ton sind Pegel, Frequenz und Phase frei wählbar. Es kann aber auch die Phase so optimiert werden, dass das Verhältnis von Spitzenwert zu Effektivwert minimal wird, was bei rauschähnlichen Signalen oft erwünscht ist.
  • Seite 262 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale No of Sine Stellt die Anzahl der Sinustöne des Multisinussignals ein. Fernsteuerbefehl: auf Seite 722 SOURce:MULTisine:COUNt Freq No i Stellt die Frequenz des Sinus No i des Multisinussignals ein. Aufgrund der internen Programmierung können mehrere Sinusschwingungen gleicher Frequenz nicht unterschiedliche Phasenbezüge haben.

  • Seite 263: Sine Burst

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Total RMS Zeigt den Effektivwert des Multisinussignals an (nur im Analoggenerator). Fernsteuerbefehl: auf Seite 722 SOURce:VOLTage:RMS Filter Das Generatorsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen gelten für das ungefilterte Signal.
  • Seite 264 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Der Burst startet (nach Änderung von Generatoreinstellungen oder Start einer Mes- sung) mit der positiven Sinushalbwelle der Burstdauer (On Time). Mit dem Parameter Burst On Delay kann eine definierte Verzögerungszeit eingestellt werden. SCPI-Befehl: auf Seite 716 SOURce:FUNCtion...
  • Seite 265 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale On Time Stellt die Burstdauer ein. Eingabe als feste Zeit oder als Anzahl von Perioden (cycles) der Sinusfrequenz. Minimalwert: 1 Sample Maximalwert: 60 s – 1 Sample Mit SINGLE wird das Burstsignal ein einziges Mal ausgegeben, mit START wird mit jeder beendeten Messung das Burstsignal erneut ausgegeben.

  • Seite 266: Mod Dist

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die maximal mögliche Wechselspannung. Die Tick-Box schaltet diese Funktion ein oder aus. Der eingestellte Wert der Offsetspannung wird immer angezeigt. Fernsteuerbefehl: auf Seite 718 SOURce:VOLTage:OFFSet<n3>:STATe auf Seite 717 SOURce:VOLTage:OFFSet<n3>...
  • Seite 267 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Im Analoggenerator erscheinen die Einstellzeilen für Dither nicht. Fernsteuerbefehl: auf Seite 716 SOURce:SINusoid:DITHer:STATe auf Seite 716 SOURce:SINusoid:DITHer Sweep Ctrl Aktivieren des Sweepsystems. Die Frequenz des Nutzsignals (Upper Freq) oder der Gesamtpegel (Total Voltage) des Signals können innerhalb eines wählbaren Bereichs von Start- zu Stoppwert variiert werden.

  • Seite 268: Dfd

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Das Generatorsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen gelten für das ungefilterte Signal. Fernsteuerbefehl: auf Seite 791 SOURce:FILTer Beschreibung der Filter und deren Einstellparameter siehe Kapitel 5.37.4, "Filter- Tabelle",...
  • Seite 269 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "IEC 268" Eingabe von Mittenfrequenz (Mean Freq) und Differenzfrequenz (Diff Freq). Wird ein Frequenzsweep (für die X- oder Z-Achse) gewählt, dann wird die Mittenfrequenz gesweept. "IEC 118" Eingabe von oberer Frequenz (Upper Freq) und Differenzfrequenz (Diff Freq).
  • Seite 270 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Diff Freq Stellt den Frequenzabstand der beiden Sinusschwingungen ein Fernsteuerbefehl: auf Seite 724 SOURce:FREQuency:DIFFerence Total Voltage Stellt den Pegel des gesamten Signals ein. Der Maximalwert hängt vom eingestellten DC-Offset ab. Im Analoggenerator hängt die maximale Gesamtspannung zusätzlich von den Einstellungen "Output Type "...

  • Seite 271: Random

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.6.7 Random Der Generator erzeugt ein Rauschsignal, dessen Eigenschaften entweder im Zeit- oder im Frequenzbereich festgelegt werden können. Mehrere Tausend äquidistante Sinuslinien in einem wählbaren Frequenzbereich Spezialanwendung: Wenn das Frequenzraster der hier erzeugten Sinuslinien genau dem Analyseraster der FFT entspricht, dann ist in der FFT eine Analyse ohne leakage möglich.
  • Seite 272 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Pink" Zeitbereich: Zur Erzeugung von breitbandigem, periodizitätsfreiem Rosa Rau- schen stehen für die Festfrequenzen zwischen 11.025 kHz und 192 kHz (und somit auch für alle einstellbaren Generator-Bandbrei- ten) im "User“-Verzeichnis WAV-Files zur Verfügung. Sie können mit der Generatorfunktion "Play"...
  • Seite 273 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Das Frequenzraster ergibt sich aus dem im Panel eingestellten Spacing. Alternativ kann es aber auch im File definiert werden. Dazu muss das Schlüsselwort fre- quency_spacing (nicht case sensitiv) angegeben werden, gefolgt von dem Wert in Hz. Ist dieser Wert kleiner als der Minimalwert: (Abtastrate/16384), so wird der Minimalwert eingestellt.
  • Seite 274 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Anl Trk" Das Frequenzraster wird aus der im Analyzer eingestellten FFT über- nommen. Dieser Wert hängt ab von der Abtastrate und der Größe der FFT. Diese Auswahl ist nur möglich, wenn im Analyzer eine FFT oder Post-FFT gewählt ist.
  • Seite 275 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Volt RMS Eingabe des Effektivwerts des Rauschsignals (nur im Analoggenerator). Das Verhält- nis von Spitzenwert zu Effektivwert des Signals (Scheitelfaktor) wird minimiert. Ist das Rauschen im Zeitbereich definiert, so bestimmt die gewählte Verteilungsfunktion der Amplitude den Scheitelfaktor.

  • Seite 276: Arbitrary

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.6.8 Arbitrary Der Generator erzeugt eine frei definierbare Kurvenform, die als Folge von Samples aus einer Datei ausgelesen wird. Die maximale Länge ist 262144 (256 k) Samples. Die Kurve wird bei der Ausgabe ständig lückenlos wiederholt. Bei Neustart (Taste Start) einer Messung beginnt die Kurve wieder vom Anfang der Datei.

  • Seite 277: Play

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Volt Peak Eingabe des Spitzenwertes des Arbitrary-Signals. Der Maximalwert hängt vom einge- stellten DC-Offset ab. Im Analoggenerator hängt die maximale Gesamtspannung zusätzlich von den Einstellungen "Output Type " auf Seite 208 und "Max Voltage "...
  • Seite 278 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale ● Abspielen vorgegebener Sprach- und Musiksignale für spezielle Messungen im Mobilfunk oder für Hörgeräte. ● Abspielen vorgegebener Testsequenzen, z.B. für externe Sweeps. ● Datenquelle für kodierte Audio-Signale, die von einem angeschlossenen DUT dekodiert werden sollen.
  • Seite 279 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Da die Datei während des Abspielens online gelesen wird, eignen sich nur Datenträger mit hoher Transfer-Rate (z.B. die Daten-Partition der Festplatte oder ein Netzlaufwerk mit mindestens 100 MBits/s). USB-Sticks und –Laufwerke sollten nur für Dateien unter 0.5 MSamples verwendet werden.
  • Seite 280 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Bei Mono-WAV-Dateien entfällt diese Auswahl; sie werden immer auf beiden Genera- tor-Kanälen ausgegeben. Hinweis: Ob an den Generator-Kanälen tatsächlich ein Signal ausgegeben wird, hängt wie bei allen Generatorsignalen von dem gleichnamigen Menüpunkt im Generator- Config-Panel ab.
  • Seite 281 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Off" Das Signal wird sofort stumm geschaltet. Bei Pegeländerungen wird das Abspielen des Play-Files nicht unter- brochen. Zu Pegeländerungen gehören die Einstellungen "Volt Peak Ch1", "Volt Peak Ch2", "Volt Ch2/1", "Filter" und "DC Offset". Bei allen anderen Generatoreinstellungen, die die physikalischen Eigen- schaften des Signales verändern, wird das Signal stumm geschaltet.
  • Seite 282 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Da der R&S UPP WAV-Dateien nicht online ausgeben kann, können maximal 16 MSamples einer WAV-Datei abgespielt werden. Die maximale Wiedergabedauer errechnet sich aus der Anzahl der Samples in der WAV-Datei und der Abtastrate. Bei einer Abtastrate von 48 kHz ergibt sich somit eine maximale Abspielzeit von ca.
  • Seite 283 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Diese Einstellzeile erscheint nicht, wenn kodierte Audio Formate abgespielt werden, siehe Anmerkung "Audio Format" auf Seite 238. Fernsteuerbefehl: auf Seite 720 SOURce:VOLTage:CH2Stereo Volt Ch2/1 Verhältnis des Pegels beider Kanäle bezogen auf Kanal 1 im "Volt Mode Ch2/1". Diese Einstellzeile erscheint nicht, wenn kodierte Audio Formate abgespielt werden, siehe Anmerkung "Audio Format"...

  • Seite 284: Polarity

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Diese Einstellzeile erscheint nicht, wenn kodierte Audio Formate abgespielt werden, siehe Anmerkung "Audio Format" auf Seite 238. Fernsteuerbefehl: auf Seite 791 SOURce:STEReo<n2>:FILTer DC Offset Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die maximal mögliche Wechselspannung.

  • Seite 285: Dc (Gleichspannung)

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Total RMS Stellt den Pegel des Signals ein. Im Analoggenerator hängt die maximale Gesamt- spannung von den Einstellungen "Output Type " auf Seite 208 und "Max Voltage " auf Seite 210 im Generator Config Panel ab. Fernsteuerbefehl: auf Seite 717 SOURce:VOLTage<n2>...

  • Seite 286: Chirp

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.6.12 Chirp Der Generator erzeugt einen logarithmischen Sinus-Sweep, also ein Signal, dessen Frequenz sich mit jedem Sample zeitlich ändert. Die Verwendung dieses Signales ist Voraussetzung für die Chirp Based Messung (Kapitel 5.28, "Chirp Based Messung", auf Seite 437).
  • Seite 287 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Total Single" Das Chirp-Signal wird einmalig wiedergegeben, danach wird der Generator stummgeschaltet. Fernsteuerbefehl: auf Seite 726 SOURce:PLAY:MODE Start Freq Startfrequenz des logarithmischen Sinus-Sweeps. Dieser Wert muss bei Verwendung als Anregungssignal für die Chirp Based Messung kleiner als "Stop Freq" sein. Fernsteuerbefehl: auf Seite 738 SOURce:SWEep:FREQuency:STARt...

  • Seite 288: Universal

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Es kann eines der im Filterpanel frei definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen gelten für das ungefilterte Signal. Fernsteuerbefehl: auf Seite 791 SOURce:FILTer Beschreibung der Filter und deren Einstellparameter siehe Kapitel 5.37.4, "Filter- Tabelle", auf Seite 483.
  • Seite 289 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale ● bei eingebauter Option R&S UPP-B2 (Digitale Audioschnittstellen) im Generatorin- strument "Digital Audio" 2-kanalig, mit eingebauter Option R&S UPP-B8 (Multi- Kanal-Audio-Generator) 8-kanalig. ● bei eingebauter Option R&S UPP-B2 (Digitale Audioschnittstellen) im Generatorin- strument "I2S"...
  • Seite 290 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Folgendes Bild veranschaulicht das Zusammenwirken der einzelnen Signalkom- ponenten: Dither Nur verfügbar in den digitalen Generatorinstrumenten. Dem Gesamtsignal kann ein Rauschanteil mit einstellbarer Amplitude überlagert wer- den. Diese Einstellung verringert den eingebbaren Maximalpegel der anderen Signal- komponenten.
  • Seite 291 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Total Cont" Alle aktiven Arbitrary-Signalkomponenten werden mit der gleichen festen Abspieldauer wiedergegeben. Diese ergibt sich aus der längs- ten Summe von aktiven Arbitrary-File und zugehörigem Delay und wird in der Arbitrary-Sektion in der Einstellzeile "Time" angezeigt. Nach Ablauf dieser Zeit beginnt die Wiedergabe der Arbitrary-Kompo- nenten wieder von vorn, ggf.
  • Seite 292 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale "Once" Der Generator (und die Messung) wird einmalig gestartet, danach nimmt der Generator wieder seinen vorherigen Zustand ("Off" oder "Auto") ein. Der Generator läuft solange weiter, bis eine Änderung der Generator- Signalform oder -Konfiguration durchgeführt wird oder "Restart = Off"...
  • Seite 293 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Equalizer Der übergeordnete Sinus wird im Frequenzbereich anhand der Eintragungen in der Datei "Equal File" entzerrt. Der Button öffnet einen Browser, mit dem die Entzerrerdatei ausgewählt werden kann, siehe auch Kapitel 5.7, "Equalization", auf Seite 290.
  • Seite 294 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Das Gesamtsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen gelten für das ungefilterte Signal. Fernsteuerbefehl: auf Seite 791 SOURce:MCHannel<n2>:FILTer Beschreibung der Filter und deren Einstellparameter siehe Kapitel 5.37.4, "Filter- Tabelle",...
  • Seite 295 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Das kanalbezogene Sinussignal wird im Frequenzbereich anhand der Eintragungen in der Datei "Equal File" entzerrt. Die Tick-Box schaltet diese Funktion ein oder aus. Der Button öffnet einen Browser, mit dem die Entzerrerdatei ausgewählt werden kann, siehe auch Kapitel 5.7, "Equalization",...
  • Seite 296 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Time Nur verfügbar, wenn der "Arbitrary Mode" im oberen Teil des Panels auf "Time manual" gestellt ist. "Time" gilt übergeordnet für alle Kanäle und gibt die Zeit an, wie lange das Arbitrary-File abgespielt wird. Ist die Abspieldauer des Fileinhaltes gleich oder länger als diese Zeit, wird nach dieser Zeit die Ausgabe beendet oder abgebro- chen.
  • Seite 297 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Gain Sofern das Häkchen "All Chan Sine" in der darüberliegenden Einstellzeile gesetzt ist, wird vom Pegel des übergeordneten Sinus ein prozentualer Anteil zum Gesamtsignal addiert. Fernsteuerbefehl: auf Seite 731 SOURce:MCHannel<n2>:ACHSine:STATe auf Seite 731 SOURce:MCHannel<n2>:GAIN Limit to FS / Limit to Max Der Schriftzug im Panel ändert sich entsprechend dem gewählten Generator zwischen...

  • Seite 298: Lip Sync

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale 5.6.14 Lip Sync Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen). Die Generator-Funktion Lip Sync wird automatisch aktiviert, wenn im HDMI-Generator "Video Source" auf "Intern" und "Pattern" auf "Lip Sync" eingestellt sind. Die Generator Funktion "Lip Sync"...
  • Seite 299 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Generatorsignale Voltage Amplitude des Sinus Burst. Fernsteuerbefehl: auf Seite 717 SOURce:VOLTage<n2> On Time Bestimmt zusammen mit der in der zugehörigen Analyzermessfunktion "Lip Sync" ein- gestellten "Meas Time" die Periodizität des Lip Sync Patterns. Der zeitliche Zusam- menhang ist aus folgender Darstellung ersichtlich: Fernsteuerbefehl: auf Seite 723...

  • Seite 300: Equalization

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Equalization Die Farbe kann mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden Einstellzeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlen- werten dargestellt. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth" wer- den die entsprechenden LSBs nicht übertragen, sondern zu 0 gesetzt.

  • Seite 301: Protokoll Generator

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll Generator Es stehen verschiedene Einstellmöglichkeiten zur Verfügung, die bei "Store Trace as " auf Seite 571 erklärt werden. Fernsteuerbefehl: auf Seite 715 MMEMory:LOAD:OEQualize 5.8 Protokoll Generator Die Option R&S UPP-B2 (Digitale Audioschnittstellen) in Verbindung mit der Option R&S UPP-K21 (Digital-Audio-Protokoll) ermöglicht mit dem Generatorinstru- ment "Digital Audio"...
  • Seite 302 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll Generator oder im Generator Config Panel des Generatorinstrumentes "Digital Audio" über den Button und im Generator Config Panel des Generatorinstrumentes "HDMI" über den Button Coding Mode Stellt die Eingabemaske für die Channel Status-Daten auf Consumer oder Professional ein.

  • Seite 303: Bytes Als Zahlenwert Einstellen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll Generator Dateiname für die Channel-Status-Datei, aus der die einzustellenden Channel-Status- Bytes gelesen werden. Beispiele finden sich im BIN-Verzeichnis als ChannelStatusCons.txt und ChannelStatusProf.txt. Fernsteuerbefehl: auf Seite 734 SOURce:PROTocol:FILE Cyclic Redundancy Check Character: Aus dem Inhalt der Bytes 0 bis 22 der Channel Status-Daten wird eine Prüfsumme erzeugt, die in Byte 23 übertragen wird.

  • Seite 304: Bytes Im Fernsteuerbetrieb Einstellen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll Generator Byte Number Wählt das Byte, 0 bis 4. Fernsteuerbefehl: auf Seite 735 SOURce:PROTocol:NUMerical:BYTE auf Seite 734 SOURce:PROTocol:CH<n3>:BYTE<n4> Value Der Dezimalwert für das gewählte Byte wird hier angezeigt und kann auch eingegeben werden.
  • Seite 305 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll Generator Die Bitkombination und die Bedeutung werden angezeigt. Auch die Auswirkung einer Eingabe über Numerical Byte Entry wird hier angezeigt. Parameter einstellen Für jeden Parameter, hier z.B. die Sample-Frequenz im Consumer-Mode, wird die Auswahl angeboten, die in der Norm definiert ist.

  • Seite 306: Sweeps

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps 5.9 Sweeps Bei vielen Generator-Funktionen ist es sinnvoll, die Signal-Parameter (Pegel und Fre- quenz) nicht nur statisch auszugeben, sondern auch zeitlich zu variieren. Das Variie- ren eines oder mehrerer Signal-Parameter bezeichnet man als (Generator-) Sweep. Die dabei ermittelten Messwerte können –...

  • Seite 307: Aktivieren Bzw. Deaktivieren Des Sweep-Systems

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Welche Sweep-Parameter bei den einzelnen Generator-Funktionen angeboten wer- den, hängt von den Eigenschaften des jeweiligen Signals ab. Generell gilt: ● Bei Mehrton- oder Rauschsignale ist ein Frequenz-Sweep nicht möglich. ● Ein Phasen-Sweep, also die Variation der Phasenverschiebung zwischen Kanal 1 und 2, ist nur beim Stereo-Sinus möglich, und nur dann sinnvoll, wenn beide Fre- quenzen gleich sind.
  • Seite 308 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Das Deaktivieren des Generator-Sweeps erfolgt außerdem beim Aktivieren des Analy- sator-Sweeps sowie bei der Wahl von Time Chart als Startbedingung (siehe Kapi- tel 5.16, "Startbedingungen", auf Seite 355). Der Start eines Sweep-Durchlaufs erfolgt durch Mausbetätigung des Start-Buttons (für Dauer-Sweeps) oder des Single-Buttons (für Einzel-Sweeps) in der Toolbar oder durch CTRL F5 oder CTRL F6 auf der externen Tastatur.

  • Seite 309: Eindimensionaler Sweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Auto List" Das Generator-Sweep-System ist eingeschaltet; die Sweep-Fort- schaltung erfolgt automatisch, die Sweep-Achse wird aus einer vor- gegebenen Liste von Sweep-Punkten (i.d.R. als Datei geladen) bestimmt. Die Fortschaltungsbedingung (festes Zeitraster oder auf den Analysa- tor synchronisiert) wird in der Einstellzeile Next Step bestimmt.

  • Seite 310: Zweidimensionaler Sweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Voltage" Aktivierung eines Pegel-Sweeps. Welcher Signalparameter tatsäch- lich gesweept wird (z.B. Pegel einer einzelnen Sinuslinie oder Gesamtpegel eines Multitonsignals), hängt von der jeweiligen Gene- rator-Funktion ab. "Frequency" Aktivierung eines Frequenz-Sweeps. Nicht möglich bei Rausch- und Mehrtonsignalen.

  • Seite 311: Automatischer Sweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Hinweis: Bei der Generator-Funktion DC ist nur ein Parameter sweepbar. Die Einstell- zeile "Z Axis" (und somit ein zweidimensionaler) Sweep wird dann nicht angeboten. Hinweis: Beim Einschalten des Z-Sweeps werden die Sweep Graph Config-Panels auf Multi Scan umgeschaltet, vorausgesetzt die "X-Source"...
  • Seite 312 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Sollen bei einem zeitgetriggerten Sweep auch gültige Messwerte erzeugt werden, dann empfiehlt es sich, die Einstellungen im Analysator so zu wählen, dass unkalku- lierbare Messzeitverlängerungen ausgeschlossen werden können (z.B. Ausschalten von Settling, Ausschalten des Autorangers im Analog-Analysator, Wahl einer festen Messzeit).
  • Seite 313 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Dwell Value" Die Sweep-Fortschaltung erfolgt zeitgesteuert in konstanten Zeitab- ständen , d.h. ein neuer Sweep-Punkt wird automatisch eingestellt, wenn die vorgegebene Zeit abgelaufen ist, unabhängig davon, ob die im Analysator eingeschalteten Messungen beendet sind. Gleichzeitig wird eine neue Messung gestartet.

  • Seite 314: Linearer Und Logarithmischer Sweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Dwell File" Die Sweep-Fortschaltung erfolgt zeitgesteuert in individuellen Zeitab- ständen , d.h. ein neuer Sweep-Punkt wird automatisch eingestellt, wenn die zugehörige Zeit abgelaufen ist, unabhängig davon, ob die im Analysator eingeschalteten Messungen beendet sind. Gleichzeitig wird eine neue Messung gestartet.
  • Seite 315 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps ● Den Anfangs- und Endwert (Start und Stop) und somit implizit die Sweep-Richtung Sofern kein logarithmisches Spacing gewählt wurde, kann für die Generatorfunk- tion DC für "Start", "Stop" und "Halt" ein negativer Pegel angegeben werden. Start- und Stop-Wert markieren den interessierenden Teil der X-Achse und werden daher als X-Achsenskalierung in den Sweep-Graphen verwendet, wenn das "Scaling"...
  • Seite 316 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Log Steps" Der Sweep-Bereich wird ab Start in Intervalle vorzugebender logarith- mischer Schrittweite geteilt (logarithmischer Sweep). Jeder Sweep- Punkt errechnet sich aus seinem Vorgänger durch Multiplikation mit einem konstanten Faktor. Dieser wird in der Einstellzeile Step einge- geben.
  • Seite 317 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Der Sweep-Bereich wird in Points – 1 (linear bzw. logarithmisch) äquidistante Schritte geteilt. Mindestens 2 Punkte (Start- und Stopp-Wert) sind erforderlich. Es können für jeden Sweep-Parameter maximal 1024 Punkte gewählt werden. Hinweis: Enthält die Z-Achse mehr als 20 Punkte, dann sind nur die letzten 20 Scans als Datensatz (zum Speichern und Umskalieren der Grafik) verfügbar.

  • Seite 318: Listen-Sweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps sie größer ist als die dort angegebene und die X-Source des jeweiligen Windows auf Sweep steht. Fernsteuerbefehl: auf Seite 738 SOURce:SWEep:FREQuency:STEP auf Seite 738 SOURce:SWEep:PHASe:STEP auf Seite 738 SOURce:SWEep:VOLTage:STEP 5.9.6 Listen-Sweep Bei listengesteuerten Sweeps kann eine beliebige Sweep-Achse definiert werden. Die Sweep-Punkte dürfen dabei beliebige Abstände haben, müssen aber in einer aufstei- genden oder abfallenden Reihenfolge liegen (Random-Sweep).

  • Seite 319: Verhalten Nach Sweep-Ende

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Welcher Signalparameter tatsächlich gesweept wird (Pegel einer einzelnen Sinuslinie oder Gesamtpegel eines Mehrtonsignals), hängt von der gewählten Generator-Funk- tion ab. Fernsteuerbefehl: auf Seite 736 MMEMory:LOAD:VOLTage Freq File, Upp Freq File, Mean Freq File Eingabe des Dateinamens für die Liste des Frequenzsweep-Parameters (Frequenz- Sweepliste).

  • Seite 320: Sweep-Geschwindigkeit

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps "Value" Nach einem abgelaufenen Sweep wird der Generator auf den Wert gestellt, der in der folgenden Einstellzeile angegeben ist. Dieser Wert kann außerhalb der durch "Start" und "Stop" bestimmten Werte oder außerhalb des ersten und letzten Eintrages der Sweepliste liegen. "Mute"...
  • Seite 321 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps der Analog-Hardware im Analog-Generator – verbunden mit Einschwingvorgängen – einige Millisekunden und sollte daher bei Sweeps möglichst vermieden werden. ● Verwendung eines festen Pegelbereichs bei Pegel-Sweeps und aktiver Entzer- rung; der Pegel sollte auf den höchsten beim Sweep vorkommenden Wert gestellt werden.
  • Seite 322 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps ● Reduzierung der Messpunkte. Die Dauer eines Sweepdurchlaufs wächst etwa linear mit der Anzahl der Sweep-Punkte. Der Listen-Sweep erlaubt es, die Abstände der einzelnen Sweep-Punkte beliebig zu wählen und so an besonders interessierenden Stellen eine Häufung vorzunehmen, ohne die Gesamtzahl dras- tisch zu erhöhen.
  • Seite 323 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweeps Frequenz nicht gemessen werden muss), sondern auch die Messgenauigkeit erhö- hen können (z.B. Sample-genaue Einstellung und Messung über ganze Perioden ohne Abbruchfehler bei RMS) (Bei RMS und RMS selective) (bei THD+N und THD) (bei RMS selective) ●...

  • Seite 324: Wahl Des Analyzers

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Wahl des Analyzers 5.10 Wahl des Analyzers 5.10.1 Analyzer Configuration Panel Das Config-Panel ermöglicht die Einstellungen für den analogen und den digitalen Analyzer. Um den R&S UPP-Analyzer an die Messaufgabe anzupassen, empfiehlt es sich, als erstes mit den Einstellungen im Analyzer-Config-Panel zu beginnen, weil die hier vor- genommenen Einstellungen Einfluss auf die Möglichkeiten im Analyzer-Function-Panel haben.

  • Seite 325: Analogen Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren 5.11 Analogen Analyzer konfigurieren 5.11.1 Analyzer Configuration Panel Das Config-Panel ermöglicht die Einstellungen für die analogen und den digitalen Ana- lyzer. Im Nachfolgenden werden die Konfigurationsmöglichkeiten für den analogen Analyzer beschrieben. Beim erstmaligen Aufruf des Analyzer sind alle Kanäle aktiviert und alle Bereiche stehen auf Autorange, um beim Anlegen eines beliebigen Eingangs- signals eine Übersteuerung zu vermeiden.
  • Seite 326 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Bild 5-5: Symmetrischer Analyzer-Eingang *): Bei Geräten mit Seriennummern kleiner 120100, 140100 und 180100 ist Pin 1 direkt mit Masse verbunden! Die acht Analyzer-Eingänge stehen an der Frontplatte des R&S UPP als XLR-Ein- gangsbuchsen zur Verfügung.
  • Seite 327 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Bild 5-7: XLR/BNC-Adapter R&S UP-Z1M Meas Channels Auswahl der aktiven Eingänge. Die Auswahl der aktiven Messkanäle geschieht durch Anhaken des/der gewünschten Kanäle. Alle Kanäle haben differentielle Eingänge. Ausgeschaltete Kanäle haben immer eine Eingangsimpedanz von 200 kΩ...
  • Seite 328 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Fernsteuerbefehl: auf Seite 740 INPut<n1>:COUPling:CHANnels Chx Coupling Wahl der Eingangskopplung. Es kann zwischen AC- und DC-Kopplung gewählt werden. Die Wahl der Kopplung kann mit der darüberliegenden Befehlszeile "AC/DC Coupling" für alle Kanäle gemein- sam (Track) oder getrennt voneinander (Split) vorgenommen werden.
  • Seite 329 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Pre Filter Das gewählte Pre Filter wirkt auf alle Messfunktionen. Damit ist eine gewünschte Vor- filterung möglich, ohne bei den einzelnen Messfunktionen das entsprechende Filter auszuwählen. Zur Charakteristik der verschiedenen Filter, siehe Kapitel 5.37, "Filter", auf Seite 481.
  • Seite 330 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Der Bezugskanal für die Funktion Track ist immer der aktive Kanal mit der höchsten Aussteuerung. Die inaktiven Kanäle bleiben unabhängig davon stets im unempfind- lichsten Bereich. Um eine Übersteuerung eines oder mehrerer aktiver Kanäle zu vermeiden, wird bei fol- genden manuellen Umschaltungen der unempfindlichste Bereich aller aktiven Kanäle eingestellt: ●...
  • Seite 331 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Die Bereiche sind in 12-dB-Schritten von 200 mV bis 50 V gestuft und ermöglichen eine sehr gute Messdynamik bei der Messung nichtlinearer Verzerrungen. Ein Über- oder Unterschreiten der Grenzen in einem aktuellen Messbereich führt bei automati- scher Bereichswahl "Range Auto"...
  • Seite 332 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren "Lowest" Der eingestellte Messbereich wird als niedrigster Bereich festgehal- ten, bei Übersteuerung wird nach höheren Bereichen automatisch ausgewichen. Wenn eine Eingangsimpedanz von 600 Ω gewählt wurde, wird der 50 V-Messbereich nicht angeboten. Stellt der Auto-Ranger in irgend einem Kanal einen Pegel von mehr als 12 V fest, dann wird für alle Kanäle die Eingangsimpedanz auf 200 kΩ...
  • Seite 333 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analogen Analyzer konfigurieren Fernsteuerbefehl: auf Seite 741 SENSe<n1>:REFerence<n2>:CHANnel Trigger Chan Ermöglicht die Auswahl des Kanals, dessen Ereignis eine Messung triggert. Wird ein bisher inaktiver Messkanal als Triggerkanal gewählt, so wird dieser automa- tisch eingeschaltet. Wird der als Triggerkanal selektierte Kanal ausgeschaltet, erscheint eine Warnung.

  • Seite 334: Trigger:delay

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Analyzer konfigurieren Zu dem Menüpunkt "Start Cond Auto" kann eine Verzögerungszeit eingegeben wer- den; Details siehe Kapitel 5.16, "Startbedingungen", auf Seite 355. Fernsteuerbefehl: auf Seite 752 TRIGger:DELay Max FFT Size Begrenzt das automatische Aufzoomen der FFT-Size bei allen FFT-gestützten Mess- funktionen (z.B.
  • Seite 335 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Analyzer konfigurieren (Digitale Audioschnittstellen) oder der Option R&S UPP-B4 (HDMI und Digitale Audio- schnittstellen) verfügbar. Bei digitalen Audio-Schnittstellen gibt es prinzipiell zwei Signaltypen, nämlich das phy- sikalische Schnittstellensignal und das codierte Audiosignal selbst. Der R&S UPP misst das codierte Audiosignal.
  • Seite 336 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Analyzer konfigurieren Falls die eingegebene Frequenz nicht mit der angelegten Frequenz übereinstimmt, verschieben sich alle Filter und Frequenzmessungen entsprechend in der Frequenz. Wertebereich für die numerische Eingabe: 30 kHz ... 200 kHz Standard Abtastfrequenzen lassen sich in dem Auswahlfeld direkt einstellen.
  • Seite 337 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Analyzer konfigurieren "Optical" Optischer Digital-Audio-Eingang (TOSLINK) "Bal (D-Sub)" Symmetrischer Digital-Audio-Eingang am D-Sub-Stecker der Front- platte "Intern" Interne Verbindung zum Digital-Audio-Generator Schleifenmessung ohne angeschlossenes Kabel möglich. Fernsteuerbefehl: auf Seite 743 INPut<n1>:TYPE Start Cond Gibt das Ereignis an, das zu einer Messung führt.

  • Seite 338: Schnittstellenbelegung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Digital Analyzer konfigurieren 5.12.2 Schnittstellenbelegung Verwendung der Option R&S UPP-B2 (Digitale Audioschnittstellen) für die 2- kanalige Analyse. DIGITAL BAL Stecker (9 Pol. D-Sub-Stecker) Anschluss Signal Eingang (E) Beschreibung Ausgang (A) Transmitter-Ausgang Bal+ Masseanschluss SYNC IN- Synchronisationseingang Bal- Receiver-Eingang Bal+...

  • Seite 339: I 2 S Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren 5.13 I S Analyzer konfigurieren 5.13.1 I S Analyzer Configuration Panel Das Analysator-Instrument "I S" erfordert die Optionen R&S UPP-B2 (Digitale Audio- schnittstellen) für die 2-kanalige oder die Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 8-kanalige "I S"-Analyse.
  • Seite 340 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren "Multi" Dieser Auswahlpunkt wird nur angeboten, wenn die Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 8-kana- lige "I S"-Analyse eingebaut ist und ermöglicht in den nachfolgenden Einstell-Zeilen die freie Konfiguration von bis zu 8 Kanälen. Fernsteuerbefehl: auf Seite 743 INPut<n1>:CHANnel...
  • Seite 341 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Falls die gewählte Frequenz nicht mit der angelegten Frequenz übereinstimmt, ver- schieben sich alle Filter und Frequenzmessungen entsprechend. Standard-Abtastfrequenzen lassen sich in dem Auswahlfeld direkt einstellen. "Auto" Die Abtastrate wird gemessen, eingestellt und in der folgenden Bedienzeile dargestellt.
  • Seite 342 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Format Auswahl des I S-Analyzer-Formats "Standard I S" Der I S- Analyzer empfängt im Standard I S-Format. Folgende for- mat-beeinflussende Parameter werden fest voreingestellt: Fsync Slope ..Left(1) = Falling Word Offset ..
  • Seite 343 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Pre Filter Das gewählte Pre-Filter wirkt auf alle Messfunktionen. Damit ist eine gewünschte Vor- filterung möglich, ohne bei den einzelnen Messfunktionen das entsprechende Filter auszuwählen. Fernsteuerbefehl: auf Seite 788 INPut<n1>:FILTer Beschreibung der Filter und deren Einstellparameter siehe Kapitel 5.37.4, "Filter- Tabelle",...

  • Seite 344: Timing-Diagramme

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren 5.13.2 Timing-Diagramme Nachfolgend sind einige Konfigurationsbeispiele als Zeitdiagramm dargestellt, die die Wirkungsweise einiger Parameter verdeutlichen. 5.13.3 Schnittstellenbelegung S-Stecker (25 Pol. D-Sub-Stecker) bei Verwendung der Option R&S UPP-B2 (Digitale Audioschnittstellen) für die 2-kanalige Analyse. Bedienhandbuch 1411.1055.31 ─...

  • Seite 345: I 2 S Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Anschluss Signal Eingang (E) Beschreibung Ausgang (A) Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss not connected RX_SCK Serial Clock Analyzer RX_FSYNC Frame Sync Analyzer RX_DATA Serial Data Analyzer not connected...
  • Seite 346 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Anschluss Signal Eingang (E) Beschreibung Ausgang (A) TX_SCK Serial Clock Generator TX_MCLK Master Clock Output Generator S-Stecker (26 Pol. D-SUB-Stecker) bei Verwendung der Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für die 8-kanalige Generierung. Anschluss Signal Eingang (E)
  • Seite 347 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S S Analyzer konfigurieren Anschluss Signal Eingang (E) Beschreibung Ausgang (A) RX DATA Ch 5,6 Serial Data Analyzer Ch 5,6 RX DATA Ch 7,8 Serial Data Analyzer Ch 7,8 Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss Masseanschluss...

  • Seite 348: Hdmi Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren 5.14 HDMI Analyzer konfigurieren 5.14.1 HDMI Analyzer Configuration Panel Das Config-Panel ermöglicht die Einstellungen für den digitalen HDMI-Analyzer, des- sen Konfiguration nachfolgend beschrieben wird. Der HDMI-Analyzer ist nur mit der Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) verfügbar.
  • Seite 349 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Color Depth Farbtiefe des eingespeisten Videoformates. Diese Information wird aus dem General Control Packet einer angeschlossenen HDMI-Quelle extrahiert. "8, 10, 12" Farbtiefe des eingespeisten Videoformates. Fernsteuerbefehl: auf Seite 746 SENSe<n1>:HDMI:VIDeo:COLor:DEPTh HDCP Zeigt an, ob das A/V-Signal einer angeschlossenen HDMI-Quelle verschlüsselt ist oder nicht.
  • Seite 350 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Öffnet eine Anzeigebox, in welcher der Inhalt des SPD Info Frames einer angeschlos- senen HDMI-Quelle dargestellt wird. Die Datenstruktur dieses Info Frames wird im Standard CEA-861 spezifiziert. E-EDID Öffnet eine Anzeigebox, in welcher die Datenstruktur dargestellt wird, die der HDMI- Analyzer des R&S UPP einer an der SINK-Buchse angeschlossenen HDMI-Quelle zur Verfügung stellt.
  • Seite 351 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren "DigIn Unbal" Audioquelle ist die DIGITAL IN-BNC-Buchse. Neben den HDMI-Schnittstellen "HDMI Sink" und "Source ARC" kann hier auch die Schnittstelle des Digital Audio Analysators DIGITAL IN- BNC-Buchse gewählt werden. Dadurch ist es möglich, die Dekodier- Funktion für kodierte Signale (siehe "Coding"...
  • Seite 352 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Detected Anzeigefeld, in dem das ermittelte Dekodierungsverfahren angezeigt wird. Die Analyse von Dolby-Formaten ist nur mit der Option R&S UPP-K41 (Dolby-Deko- dierung) verfügbar. Diese Anzeigezeile erscheint nur, wenn in der darüberliegenden Einstellzeile "Coding = Auto Detect"...
  • Seite 353 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Wird ein zweikanaliges Audioformat (PCM 2Ch Lay 0) eingespeist, wird die folgende Auswahlbox angeboten. Bei einem 8-kanaliges Audioformat (PCM 8Ch Lay 1) ver- schwindet diese Auswahlbox und es werden 8 Meas Channel-Tickboxen angeboten. Der Analysator befindet sich intern im Channel Multi-Betrieb.
  • Seite 354 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Verwendete Wortbreite. Wertebereich: 8 ... 24 Fernsteuerbefehl: auf Seite 742 INPut<n1>:AUDiobits Sample Freq Einstellung der zur Analyse verwendeten Audio-Abtastrate des HDMI-Analyzers. Mit der Auswahl "Auto" wird die Abtastrate eingehender Audiodaten automatisch ermittelt und bei der Auswertung herangezogen.
  • Seite 355 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Jeder Messkanal kann als Referenzkanal gewählt werden. Wird ein Kanal als Refe- renzkanal bestimmt, der noch nicht aktiv ist (also ausgeschaltet), so wird dieser Kanal automatisch eingeschaltet. Das Ausschalten eines Messkanals, der als Referenzkanal gewählt wurde, wird unter- bunden und der Benutzer wird durch eine Warnung darauf aufmerksam gemacht: It is not possible to switch off a Meas Channel if it is used as the Ref Channel! Fernsteuerbefehl:...
  • Seite 356 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Delay Verzögerungszeit für Start Cond. Zu dem Menüpunkt "Start Cond Auto" kann eine Verzögerungszeit eingegeben wer- den. Details siehe Kapitel 5.16, "Startbedingungen", auf Seite 355. Fernsteuerbefehl: auf Seite 752 TRIGger:DELay Max FFT Size Begrenzt das automatische Aufzoomen der FFT-Size bei allen FFT-gestützten Mess- funktionen (z.B.

  • Seite 357: Signalfluss Zwischen Dut Und R&S Upp

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren 5.14.2 Signalfluss zwischen DUT und R&S UPP 5.14.3 Schnittstellenbelegung HDMI Sämtliche HDMI-Buchsen folgen der Standardbelegung für HDMI 1.4. Signal Signal TMDS Data2+ TMDS Clock Shield TMDS Data2 TMDS Clock– Shield TMDS Data2–...

  • Seite 358: Heac-Support

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S HDMI Analyzer konfigurieren Signal 5.14.5 HEAC-Support Der HDMI-Analyzer unterstützt sowohl den Audio Return Channel (ARC), als auch den HDMI Ethernet Channel (HEC). Folgendes Blockschaltbild verdeutlicht die interne Ver- schaltung: Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 359: Messungen Starten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten DIe Einstellungen für "Sink ARC" werden im Config Panel für das Generatorinstrument "Digital Audio" vorgenommen, siehe "Sink ARC" auf Seite 219. Als Signalquelle für den Audio Return Channel kann hierbei entweder das eingespeiste Audiosignal direkt durchgeschleift oder aber das intern erzeugte Signal des Digital Audio Generators gewählt werden.

  • Seite 360: Überblick Über Das Mess-System

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten Die Wirkung dieser Tasten oder Buttons ist grundsätzlich davon abhängig, ob das Sweep-System aktiv ist oder nicht: ● Nur bei inaktivem Sweep-System kann das Mess-System direkt mit diesen Tasten gesteuert werden. ●...

  • Seite 361: Zustände Des Mess-Systems

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten ● Waveform (Darstellung des Messsignals im Zeitbereich) von allen Kanälen. Obwohl die aufgeführten Messarten parallel durchgeführt werden und sich daher zeit- lich nur wenig beeinflussen, kann die Darstellung nur sequentiell erfolgen. Daher ist es sinnvoll, nicht benötigte Messarten abzuschalten, um so die Gesamtmess- zeit zu verkürzen: ●...

  • Seite 362: Dauermessung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten Terminated (Einzel-) Messung beendet Stopped Messung wurde abgebrochen; Dauermessung wurde angehalten Hinzu kommen weitere Meldungen über Zustände einer laufenden Messung, z.B. Underrange- oder Overrange-Informationen. Näheres hierzu siehe Kapitel 4.20, "Über- sicht der Statusmeldungen", auf Seite 204.

  • Seite 363: Einzelmessung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten STOP/CONT STOP/CONT bricht die laufende Messung sofort ab und bringt das Mess-System in den Zustand Stop. Reaktivierung der Dauermessung wahlweise mit START oder durch nochmaliges STOP/CONT. Fernsteuerbefehl: auf Seite 750 INITiate:FORCe Abbruch-Ereignis ...

  • Seite 364: Terminierte Messung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messungen starten STOP/CONT STOP/CONT bricht die laufende Messung sofort ab und bringt das Mess-System in den Zustand Stop. Reaktivierung der Einzelmessung mit SINGLE. Fernsteuerbefehl: auf Seite 750 INITiate:FORCe Abbruch-Ereignis ... bricht die laufende Messung sofort ab und bewirkt einen Neustart der Dauermes- sung (siehe Kapitel 5.15.1, "Überblick über das Mess-System",...

  • Seite 365: Angehaltene Messung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingungen 5.15.3.4 Angehaltene Messung In diesen Zustand gelangt das Mess-System nur durch STOP/CONT bei laufender Messung. Es liegen keine aktuell gültigen Messwerte oder Datensätze vor. Über die Fernsteuerung sollten Messwerte in diesem Zustand nicht ausgelesen werden. Die Steuer-Tasten oder -Buttons haben die gleiche Funktion wie bei terminierter Messung (siehe Kapitel 5.15.3.3, "Terminierte...
  • Seite 366 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen ● Übersprechmessungen (Verhältnis zweier Pegelmesswerte) ● Frequenz-Tracking der selektiven Effektivwertmessung Der Referenzkanal kann nicht ausgeschaltet werden. Wird als Referenzkanal ein Kanal gewählt, der noch nicht aktiv ist, dann wird dieser Kanal automatisch eingeschaltet. Umgekehrt wird der Versuch, den als Referenzkanal gewählten Kanal auszuschalten, mit einer entsprechenden Fehlermeldung zurückgewiesen.
  • Seite 367 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen Je nach gewählter Start Cond beginnt die Messung entweder sofort (Auto) oder erst dann, wenn die gewünschte Triggerbedingung erfüllt ist. Hinweis: Bei den Zweikanal-Analysatoren erscheinen in der Parameterliste die Trig- gerbedingungen kombiniert mit den möglichen Triggerkanälen; als Triggerkanal wer- den dabei nur die jeweils aktiven Kanäle angeboten.
  • Seite 368 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen "Time Tick" Zeitgesteuerte Messwertaufzeichnung; Messwerttriggerung in festen Zeitabständen. Im Abstand der Timeticks werden Messungen gestar- tet, die Messergebnisse in den Messwertpuffer eingetragen und im Messergebnisfenster angezeigt. Diese Startbedingung kann nicht mit einem zeitgetriggerten Genera- tor-Sweep kombiniert werden.
  • Seite 369 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen "Time Chart" Zeitgesteuerte Messwertaufzeichnung; Messwertaufnahme in festen Zeitabständen; in den Multikanal-Analysatoren nicht wählbar. In dem unter Time eingebbaren Zeitraster werden Messwerte (aus der lau- fenden Dauermessung) in ein Zeitdiagramm eingetragen. Im Gegen- satz zu Time Tick, wo bei jedem Tick eine neue (Einzel-) Messung gestartet und erst bei Beendigung der Messung das Ergebnis einge- tragen wird, können mit Time Chart auch Zwischenergebnisse darge-...
  • Seite 370 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen "Freq ..." Extern gesteuerte Messwertaufzeichnung; Messwerttriggerung bei Auftreten einer signifikanten Frequenzänderung auf dem Trigger- Kanal (externer Frequenz-Sweep); in den Multikanal-Analysatoren nur bei eingeschaltetem Trigger-Kanal wählbar. Die Messergebnisse werden in die Messwertpuffer eingetragen und im Messergebnisfenster angezeigt.
  • Seite 371 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Startbedingung einstellen "Lev Trig ..." Messwerttriggerung aufgrund eines am Analysator-Eingang des Trig- ger-Kanals festgestellten Pegels; in den Multikanal-Analysatoren nur bei eingeschaltetem Trigger-Kanal wählbar. Diese Startbedingung kann mit jedem Sweep kombiniert werden und hat dabei keinen Einfluss auf die Sweep-X-Achse. Durch die Sweep-Fortschaltung oder –...

  • Seite 372: Zeitgesteuerte Messwertaufzeichnung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Zeitgesteuerte Messwertaufzeichnung ● Änderung in den Generator-Panels ● Änderung im Filter-Panel Delay bestimmt die Wartezeit von den oben genannten Ereignissen bis zum Neustart einer Messung, um einem Messobjekt die Möglichkeit zum Einschwingen zu geben. Somit verlängert sich die Gesamtmesszeit –...

  • Seite 373: Externe Sweeps Und Pegelgesteuerte Messwerttriggerung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Externe Sweeps und pegelgesteuerte Messwerttriggerung Bei der Startbedingung "Time Chart" (in den Multikanal-Analysatoren nicht wählbar) wird in dem angegebenen Zeitraster der Messwert gelesen, unabhängig davon, ob bereits ein neuer Messwert vorliegt. Ist das gewählte Zeitraster (Updaterate) größer als die Messzeit der Messfunktion, dann werden ausschließlich Endergebnisse angezeigt.
  • Seite 374 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Externe Sweeps und pegelgesteuerte Messwerttriggerung Folgende Regeln zur Sweep-Einstellung des Generators bei externem Sweep müssen beachtet werden: ● "Spacing" muss auf "Log Steps" stehen (optional bei Dwell-Sweep). ● Sweep-Richtung (angegeben durch Reihenfolge von "Start" und "Stop") muss mit der im Analysator gewählten Aufzeichnungsrichtung übereinstimmen.

  • Seite 375: Terminierungsbedingung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Externe Sweeps und pegelgesteuerte Messwerttriggerung Min Volt Eingabe eines Minimal-Pegels für externe Frequenz-Sweeps. Liegt das Signal unter- halb dieser Schwelle, dann erfolgt keine Triggerung. Verhindert die Triggerung bei Signalpausen. Ein zu geringer Minimal-Pegel würde dazu führen, dass auch die im Rauschen ermittelten Frequenzmesswerte zur Trigge- rung verwendet würden.

  • Seite 376: Sweep-Möglichkeiten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten Es ist unbedingt darauf zu achten, dass die Terminierungsbedingung erfüllt wird, damit sichergestellt ist, dass alle Scans gespeichert werden. Fernsteuerbefehl: auf Seite 753 ARM:FREQuency:STOP auf Seite 753 ARM:VOLTage:STOP Variation Eingabe der relativen Frequenz- bzw. Pegeländerung in Prozent, ab der bei externen Sweeps eine neue Messung ausgelöst wird.

  • Seite 377: Überblick Über Die Sweep-Möglichkeiten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten Der (Neu-) Start eines Sweeps (via START) bewirkt auch einen Restart bestimmter Generator-Funktionen: ● Das Burstsignal Sine-Burst wird rückgesetzt, d.h. es beginnt mit der Burst-Phase bzw. dem Burst on Delay. ● Die Play-Funktion beginnt wieder mit dem 1. Sample der WAV-Datei. ●...

  • Seite 378: Ein- Und Ausschalten Von Sweeps

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten 5.20.2 Ein- und Ausschalten von Sweeps Das gewünschte Sweep-System wird im R&S UPP direkt in dem zugehörigen Funkti- ons-Panel aktiviert bzw. deaktiviert: ● Ein Generator-Sweep unter "Sweep Ctrl" im Generator Function-Panel. ● Der Sweep des Mitlauffilters der Messfunktion RMS Selective unter "Sweep Ctrl"...

  • Seite 379: Einzelsweep

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten 5.20.3.1 Dauersweep Dauersweeps werden mit START gestartet. Der Sweep-Zustand wird durch den Schriftzug "Sweep Cont" angezeigt. Am Stoppwert der X-Achse bzw. am Ende der X- Sweep-Liste angelangt, beginnt der Sweep wieder mit dem Start-Wert. Dies geschieht solange, bis eines der folgenden Ereignisse eintritt: START Betätigen von START...
  • Seite 380 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten Sweep Waiting. Bei einem 2-dimensionalen Sweep muss deshalb jeder neue Z-Punkt (und der damit verbundene Sweeplauf über die X-Achse) neu getriggert werden. Der Sweep-Zustand wird durch den Schriftzug "Sweep Single" angezeigt. Ein laufender Einzelsweep wird durch folgende Ereignisse unterbrochen bzw. abgebro- chen: START Betätigen von START...
  • Seite 381 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten gen statt; die Messwerte, Datensätze und Sweep-Kurven sind eingefroren. Über die Fernsteuerung sollten Sweep-Kurven nur in diesem Zustand ausgelesen werden. Der Sweep-Zustand wird durch den Schriftzug "Sweep Waiting" angezeigt. Ein terminierter Einzelsweep wird durch folgende Ereignisse beeinflusst: START Betätigen von START ●...

  • Seite 382: Mehrere Sweep-Kurven In Einem Diagramm

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Sweep-Möglichkeiten ● setzt die Min/Max-Daten und Limitverletzungen der Sweep-Kurven zurück ● startet einen Dauersweep Fernsteuerbefehl: auf Seite 749 ON INITiate:CONTinuous auf Seite 750 STARt INITiate:FORCe SINGLE Betätigen von SINGLE bewirkt den Neustart des Einzelsweeps. Fernsteuerbefehl: auf Seite 749 OFF INITiate:CONTinuous...

  • Seite 383: Pegelmessungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen 5.21 Pegelmessungen Der R&S UPP bietet verschiedene Pegelmessungen, mit denen der Wechsel- (AC) oder Gleichspannungsanteil (DC) eines Messsignals mit unterschiedlichen Verfahren ermittelt werden kann. ● RMS ermittelt breitbandig den Effektivwert eines beliebigen Signals, optional mit Unterdrückung einer im Signal enthaltenen DC-Komponente.
  • Seite 384 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "deaktiviert" DC-Unterdrückung ausgeschaltet. Der DC-Anteil des Messsignals wird nicht unterdrückt (DC-Kopplung) und ist im Messergebnis enthalten. "aktiviert" DC-Unterdrückung eingeschaltet. Der DC-Anteil des Messsignals wird unterdrückt (AC-Kopplung); das Messergebnis berücksichtigt nur den AC-Anteil. Zur DC-Unterdrückung im Digital-Analysator wird der DC-Pegel gemessen und aus dem Gesamt-Effektivwert herausgerechnet.

  • Seite 385: Effektivwertmessung (Rms) Breitbandig

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen 5.21.2 Effektivwertmessung (RMS) breitbandig Verfahren zur Messung des Effektivwertes einer Wechselspannung, wahlweise mit oder ohne Berücksichtigung einer überlagerten Gleichspannung. Es können beliebige Signalformen gemessen werden. Analogbetrieb: Je nach gewählter Kopplung wird ein überlagerter DC-Anteil mitgemessen (DC-Kopp- lung) oder unterdrückt (AC-Kopplung).
  • Seite 386 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Auto Fast" Die RMS-Messung erfolgt soweit möglich über ganze AC-Perioden; bei hohen Frequenzen wird die Messzeit so verlängert, dass der maximale algorithmische Fehler 1 % nicht übersteigt. Bei sehr schwachen, niederfrequenten oder reinen DC-Signalen wird die Messzeit nach oben auf 100 ms (entsprechend 1 Periode bei 10 Hz) begrenzt.

  • Seite 387: Effektivwertmessung (Rms) Selektiv

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Gen Track" Die RMS-Messung erfolgt über (mindestens) 1 ganze Periode des Generatorsignals; dazu wird ggf. die Generatorfrequenz an die Abtastrate des Analysators angepasst. Bei hohen Frequenzen wird zur Erhöhung der Messgenauigkeit die Messzeit auf mehrere Perio- den erweitert.
  • Seite 388 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen überlagerter DC-Anteil je nach Wahl von DC Suppress mitgemessen (OFF) oder unter- drückt (ON). Bei Verwendung eines Bandpasses wird die gewünschte Frequenzkomponente gemessen, bei Verwendung einer Bandsperre wird diese Komponente unterdrückt. Es können beliebige Signalformen gemessen werden.
  • Seite 389 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Auto" Die RMS-Messung erfolgt soweit möglich über ganze AC-Perioden; bei mittleren oder hohen Frequenzen wird die Messzeit so verlängert, dass der maximale algorithmische Fehler 0.05 % nicht übersteigt. Bei sehr schwachen, niederfrequenten oder reinen DC-Signalen wird die Messzeit nach oben auf 200 ms (entsprechend 2 Perioden bei 10 Hz) begrenzt.
  • Seite 390 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Gen Track" Die RMS-Messung erfolgt über (mindestens) 1 ganze Periode des Generatorsignals; dazu wird ggf. die Generatorfrequenz an die Abtastrate des Analysators angepasst. Bei hohen Frequenzen wird zur Erhöhung der Messgenauigkeit die Messzeit auf mehrere Perio- den erweitert.
  • Seite 391 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "BP 1 %""BS 1 %" Bandpass / Bandsperre der relativen Breite von 1 % (geometrisch symmetrisch um die Mittenfrequenz) (Bandpass) (Bandstop) "BP 3 %""BS 3 %" Bandpass / Bandsperre der relativen Breite von 3 % (geometrisch symmetrisch um die Mittenfrequenz) (Bandpass) (Bandstop)
  • Seite 392 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "BP 1/3 Oct Fast""BS 1/3 Oct Fast" Besonders schnell einschwingendes Terz-Filter (s. o.) mit nur 40 % Dämpfung. (Bandpass) (Bandstop) "BP Fix""BS Fix" Bandpass / Bandsperre mit wählbarer arithmetisch symmetrischer Bandbreite, die in der folgenden Einstellzeile einzugeben ist. (Bandpass) (Bandstop) Hinweis: Für Infraschallmessungen kann die Bandbreite bis hinunter...
  • Seite 393 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Off" Der Bandpass-Sweep / Bandstop-Sweep ist ausgeschaltet; Die Bandmittenfrequenz kann über die Einstellzeile Freq Mode bestimmt werden Wenn das Generator-Sweep-System ebenfalls ausgeschaltet ist, wir- ken START, SINGLE und STOP/CONT auf das Mess-System: ●...
  • Seite 394 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Log Steps" Der Sweep-Bereich wird ab Start in Intervalle vorzugebender logarith- mischer Schrittweite geteilt (logarithmischer Sweep). Jeder Sweep- Punkt errechnet sich aus seinem Vorgänger durch Multiplikation mit einem konstanten Faktor. Dieser wird in der Einstellzeile Step einge- geben.
  • Seite 395 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen Step Eingabe der (linearen oder logarithmischen) Schrittweite für die Bandpass- / Bandstop- Mittenfrequenz. Nur sichtbar bei aktiviertem Bandpass- / Bandstop-Sweep, wenn als Spacing, Lin Steps oder Log Steps eingestellt ist. Der Eingabebereich wird automatisch so begrenzt, dass sich mindestens ein und höchstens 1023 Einzelschritte (entsprechen 1024 Sweep-Punkte) ergeben.
  • Seite 396 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Fix" Feste Bandpass- / Bandstop-Mittenfrequenz. Die Mittenfrequenz ist in der folgenden Einstellzeile einzugeben. Hinweis: Für Infraschallmessungen kann die Mittenfrequenz bis hinunter zu Abtastrate/48000 (mindestens aber 1 Hz) reduziert wer- den, Im Bereich unter 10 Hz ergeben sich sehr langen Filterein- schwingzeiten, so dass erst nach mehreren Sekunden Messwerte zu sehen sind.

  • Seite 397: Peak-Messung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen "Auto Each" Die Bandpass- / Bandstop-Mittenfrequenz jedes Kanals folgt der in dem jeweiligen Kanal gemessenen Frequenz. Liefert einer der Kanäle keine eindeutige Frequenzinformation – z.B. bei Mehrton- oder Rauschsignalen, oder wenn kein Signal einge- speist wird –...
  • Seite 398 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Pegelmessungen Bei Anlegen eines Rechtecks wird dieses durch die obere Messgrenze des gewählten Analysators bandbegrenzt, wobei es zu Überschwingern bei den Flanken kommt (Gibb'sches Phänomen). Diese werden bei der Spitzenbewertung mitgemessen, so dass sich evtl. ein höherer Messwert als der Input-Peak ergeben kann. Insbesondere können im Digitalbereich FS-Werte größer 1 gemessen werden.

  • Seite 399: Gleichspannungsmessung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen "Fix 50 ms" Messintervall 50 ms. "Fix 20 ms" Messintervall 200 ms. "Fix 1000 ms" Messintervall 1000 ms. Die Intervallzeit wird in der folgenden Einstellzeile eingegeben. "Value" Fernsteuerbefehl: auf Seite 773 SENSe<n1>:VOLTage:INTVtime:MODE auf Seite 773 SENSe<n1>:VOLTage:INTVtime 5.21.5 Gleichspannungsmessung...
  • Seite 400 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen ● Die Frequenz- und Phasenmessung wird nur während der Signalmessung durch- geführt; die Messwerte bleiben während der Rauschmessung stehen. ● Das Funktionsergebnis kann erst am Ende der Rauschmessung ermittelt werden. Während der Signalmessung wird bei Dauermessung das zuletzt gültige Ergebnis bzw.

  • Seite 401: Messfunktion Signal To Noise

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen 5.22.1 Messfunktion Signal to Noise Messfunktion zur Ermittlung des Rauschabstands (Signal to Noise) eines Messobjekts. SCPI-Befehl:SENSe[1]:FUNCtion Weitere Einstellungen siehe Kapitel 5.21, "Pegelmessungen", auf Seite 373. Meas Mode Auswahl der Pegelbewertungsmethode für Signal- und Rauschmessung. "RMS"...
  • Seite 402 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen "deaktiviert" DC-Unterdrückung ausgeschaltet. Der DC-Anteil des Messsignals wird nicht unterdrückt (DC-Kopplung) und ist im Messergebnis enthalten. "aktiviert" DC-Unterdrückung eingeschaltet. Der DC-Anteil des Messsignals wird unterdrückt (AC-Kopplung); das Messergebnis berücksichtigt nur den AC-Anteil. Zur DC-Unterdrückung im Digital-Analysator wird der DC-Pegel gemessen und aus dem Gesamt-Effektivwert herausgerechnet.
  • Seite 403 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen Meas Time Wahl der Messzeit zur Anpassung der Messgeschwindigkeit an die Signalform oder – bei Einzeltonsignalen – an die Signalfrequenz. Je nach Messanforderung kann die Priorität auf kurze Messzeit oder hohe Genauigkeit gelegt werden.

  • Seite 404: Signal To Noise-Sequenz Bei Pegelmessungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Rauschabstandsmessungen "Gen Track" Nur bei Messmode RMS Die Pegelmessungen erfolgen über (mindestens) 1 ganze Periode des Generatorsignals; dazu wird ggf. die Generatorfrequenz an die Abtastrate des Analysators angepasst. Bei hohen Frequenzen wird zur Erhöhung der Messgenauigkeit die Messzeit auf mehrere Perio- den erweitert.

  • Seite 405: Verzerrungsmessungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen S/N Sequence Aktivierung der S/N-Sequenz zur Ermittlung des Rauschabstands. Bei den Pegelmessungen RMS und Peak kann damit eine Signal to Noise-Messung durchgeführt werden. "deaktiviert" S/N-Sequenz ausgeschaltet. Es erfolgt eine reine Pegelmessung. "aktiviert" S/N-Sequenz eingeschaltet Er wird je eine Pegelmessung mit eingeschaltetem und ausgeschalte- tem Generatorsignal durchgeführt und daraus das S/N-Messergebnis...

  • Seite 406: Allgemeine Einstellungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen ● Der Digitalgenerator sollte alle verfügbaren Audiobits verwenden; das (Gesamt-) Signal sollte einen Pegel von 1.0 FS und möglichst keinen Dither haben. ● Der Analoganalysator sollte im optimalem Range betrieben werden, vorzugs- weise in der Betriebsart Auto.

  • Seite 407: Anwendung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Damit kann beispielsweise der Frequenzgang einer Übertragungsstrecke entzerrt und somit der Messpunkt auf einen anderen Referenzpunkt transformiert werden. Bei eingeschalteter Entzerrung werden die errechneten FFT-Bins mit einem frequenz- abhängigen Faktor multipliziert, bevor sie zur Berechnung der Verzerrungsmessung verwendet und zur Anzeige gebracht werden.

  • Seite 408: Thd

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "aktiviert" Bargraph-Berechnung (und somit Aktualisierung) eingeschaltet; die weiteren Einstellungen legen die zugehörige Messfunktion dynamisch fest. Fernsteuerbefehl: auf Seite 775 SENSe<n1>:FUNCtion:BARGraph Post-FFT Aktivierung der Post-FFT; darüberhinaus kann von hier aus das Grafikfenster FFT Graph1 geöffnet werden.
  • Seite 409 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Weitere Verzerrungsmessungen siehe Kapitel 5.23, "Verzerrungsmessungen", auf Seite 395. Bild 5-9: THD-Messung eines 1-kHz-Sinussignals mit 2 Oberwellen von -60 dB und -80 dB Meas Mode Auswahl der im THD-Messwert zu berücksichtigenden Harmonischen (Oberwellen) und der Berechnungsformel für den Messwert.
  • Seite 410 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "All even di" Gemessen wird der Klirrfaktor aller geraden Harmonischen d2 bis d8 – Wurzel aus der quadratischen Summe der geraden Harmoni- schen – bezogen auf den Gesamteffektivwert.      ...
  • Seite 411 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "Level all di" Gemessen wird die Klirrspannung aller Harmonischen d2 bis d9 – Wurzel aus der quadratischen Summe aller 8 Harmonischen.        Die Anzeige des Messwertes erfolgt in Spannungseinheiten (Volt bzw.
  • Seite 412 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "Value" Feste Grundwellenfrequenz, deren Wert in der folgenden Einstellzeile einzugeben ist. Empfohlen bei Signalen mit hohem Störanteil, wenn als Signalquelle ein externer Generator verwendet wird. "Gen Track" Die Grundwellenfrequenz folgt der Generator-(Soll-) Frequenz. Diese kann durch manuelle Eingabe im Generator-Function-Panel oder auf- grund eines Generator-Frequenzsweeps verändert werden.

  • Seite 413: Thd+N & Sinad

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen 5.23.3 THD+N & SINAD THD+N & SINAD (total harmonic distortion + noise) ist eine Klirrfaktormessung, die innerhalb eines wählbaren Frequenzbandes die Energie des breitbandigen Rauschens ohne die Grundwelle (Restsignal) erfasst und (optional in Bezug zur Gesamtenergie) anzeigt.
  • Seite 414 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Hierbei ist ein Kompromiss zwischen Messgeschwindigkeit und -genauigkeit zu treffen: ● eine kleine (Anfangs-) FFT-Länge bzw. eine große Unterdrückungsbandbreite (Rejection Bandwidth) bedeutet eine kurze Messzeit, das ausgefilterte Seitenband der Grundwelle ist aber relativ groß. Nahe der Grundwelle liegende nichtharmoni- sche Signalkomponenten werden nicht mitgemessen.
  • Seite 415 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen SCPI-Befehl: SENSe[1]:FUNCtion THDNsndr Alternative Klirrfaktormessung siehe Kapitel 5.23.2, "THD", auf Seite 398. Weitere Verzerrungsmessungen siehe Kapitel 5.23, "Verzerrungsmessungen", auf Seite 395. Meas Mode Auswahl des THD+N-Messverfahren und der Berechnungsformel für den Messwert. Die Bezeichnung Level drückt aus, dass das Messergebnis als RMS-Wert dargestellt und nicht (wie bei Klirrfaktormessungen üblich) auf den Gesamteffektivwert bezogen wird.
  • Seite 416 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "THD+N" Gemessen wird der Gesamtklirrfaktor – breitbandiges Rauschen und Harmonische, bezogen auf den Gesamteffektivwert.      Noise    TotalRMS Der Gesamteffektivwert wird auf Frq Lim Upp bandbegrenzt. Die Anzeige des Messwertes kann außer in dB auch in % erfolgen.
  • Seite 417 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "Wide" Zur Unterdrückung der Grundwelle wird ein digitales Notchfilter mit einer Charakteristik verwendet wie früher üblicherweise in analogen Messgeräten. Durch die breitbandigere Filterung ergeben sich etwas bessere Messwerte, da Störkomponenten in Trägernähe mit ausgebl- endet werden.
  • Seite 418 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "60 Hz max" Die Unterdrückungsbandbreite beträgt maximal 60 Hz, also nur je 30 Hz unterhalb und oberhalb der Grundwelle. Die Größe der Anfangs-FFT liegt nicht unter 16 k. Empfohlen zur Erfassung von Signalkomponenten nahe der Grund- welle und insbesondere bei Rauschmessungen, damit die Grund- und Oberwellen möglichst schmalbandig ausgeblendet werden kön- nen.
  • Seite 419 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Die hier verwendeten Filter wirken nur auf das Restsignal, d.h. unabhängig von den hier gewählten Filtern ist der THD+N-Bezugswert immer das RMS-Signal in der Moni- tor-Ebene. Im Gegensatz dazu wirkt das Eingangsfilter (Pre Filter) auf Restsignal und Gesamtef- fektivwert.

  • Seite 420: Mod Dist

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Fernsteuerbefehl: auf Seite 776 SENSe<n1>:FREQuency:LIMit:LOWer Frq Lim Upp Eingabe der oberen Bandgrenze für die Berechnung von Klirrspannung und Gesamt- effektivwertes. Hinweis: Liegt die Grundwelle des Messsignals oberhalb von Frq Lim Upp, dann sind die bezogenen Messungen (THD+N, SINAD und Noise) nicht sinnvoll, weil in der Bezugsgröße die Energie der Grundwelle ausgefiltert ist.
  • Seite 421 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen           Intermodulationsprodukt 2. Ordnung (5 - 1)           Intermodulationsprodukt 3. Ordnung (5 - 2) ...

  • Seite 422: Dfd

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Bild 5-10: Mod-Dist-Messung mit 7-kHz-Nutzsignal und 4-fach stärkerem Störsignal bei 60 Hz 5.23.5 DFD DFD ist eine Differenztonfaktoranalyse, welche die Intermodulationsprodukte ermittelt, die von zwei Sinussignalen gleicher Amplitude erzeugt werden. Entsprechend dem gewählten Messmodus misst der R&S UPP selektiv –...
  • Seite 423 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen Alternative Intermodulationsmessung siehe Kapitel 5.23.4, "MOD DIST", auf Seite 410. Weitere Verzerrungsmessungen siehe Kapitel 5.23, "Verzerrungsmessungen", auf Seite 395. Meas Mode Wahl der Ordnung der Intermodulationsprodukte und der verwendeten Messnorm. IEC 60268 bezieht die gemessenen Intermodulationsprodukte auf die doppelte, IEC 60118 nur auf die einfache Upper Frequency.
  • Seite 424 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Verzerrungsmessungen "d3 (IEC 268)" Messung der Intermodulationsprodukte 3. Ordnung bezogen auf den doppelten Pegel der oberen Frequenz (nach IEC 60268):               Bild 5-11: DFD-d3-Messung nach IEC 60268 Bedienhandbuch 1411.1055.31 ─...

  • Seite 425: Polaritätsmessung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Polaritätsmessung "d2 (IEC 118)" Messung des Intermodulationsproduktes 2. Ordnung bezogen auf den einfachen Pegel der oberen Frequenz (nach IEC 60118):          Bild 5-12: DFD-d2-Messung nach IEC 60118 "d3 (IEC 118)"...

  • Seite 426: Frequenzbandanalyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Das in das Messobjekt eingespeiste Signal muss daher folgende Anforderungen erfül- len: ● Die positive Amplitude muss größer als die negative Amplitude sein. ● Die Wiederholrate muss 50 Hz oder ein ganzzahliges Vielfache davon betragen. Als Signalquelle wird die Signalfunktion Polarity des internen Universalgenerators empfohlen.
  • Seite 427 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Für den R&S UPP werden nur zwei Filter angeboten. Die n-tel-Okatavanalyse ist eine selektive Pegelmessung, die in einer Vielzahl von nebeneinanderliegenden Frequenzbändern gleichzeitig durchgeführt wird. Die Pegel der einzelnen Frequenzbänder werden jedoch nicht wie bei der klassischen Oktav- oder Terzanalyse durch schalbandige Bandpassfilter gemessen, sondern mit Hilfe einer speziellen hochauflösenden FFT durch Integration der in dem jeweiligen Band liegenden FFT-Bins (Frequenzlinien).
  • Seite 428 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Da n-tel-Oktavanalysen üblicherweise nur im Audio-Bereich durchgeführt werden, sollte im Analog-Analysator die Bandbreite auf 22 kHz gestellt werden. Dadurch wer- den unnötig große FFTs – und somit lange Rechenzeiten – vermieden. Als Anregungssignal für die n-tel-Okatavanalyse empfiehlt sich das mit dem R&S UPP- Generator erzeugbare frequenzdefinierte Rosa Rauschen (siehe Kapitel 5.6.7, "Random",...
  • Seite 429 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse "Critical Der Audiobereich wird entsprechend der Bark-Skala in Critical Bands Bands" zerlegt. Die Bandgrenzen liegen auf der Bark-Skala, die Mittenfre- quenzen jeweils 0.5 Bark oberhalb der unteren Bandgrenze. Durch die Einteilung in Critical Bands sind die tieffrequenten Fre- quenzbänder breiter als bei der vergleichbaren Terz-Analyse, wodurch die nötige FFT-Size und somit auch die Messzeit kleiner sind.
  • Seite 430 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Für den R&S UPP werden nur zwei Filter angeboten. Die frei definierten Filter werden im Filter-Panel (siehe Kapitel 5.38, "Frei definierbare Filter", auf Seite 483) als Filter 01 bis 09 konfiguriert und können dann (auch mehr- fach) im Analysator verwendet werden.
  • Seite 431 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Hinweis: Die Erzeugung der Entzerrertabelle erfolgt nach Aufnahme oder Einlesen der Trace-Daten des "DUT" in den DispConfig-Panels. "deaktiviert" Entzerrer ist ausgeschaltet; die FFT-Bins werden unverändert ver- wendet und angezeigt. Die Pegel der Teilbänder werden aus dem Original-FFT-Spektrum berechnet.
  • Seite 432 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenzbandanalyse Die Konfiguration der Bargraphen erfolgt ausschließlich in den Windows Bargraph1 Config bzw Bargraph2 Config, die graphische Darstellung selbst in den Windows Bar- graph1 bzw. Bargraph2. "deaktiviert" Bargraph-Berechnung (und somit Aktualisierung) ausgeschaltet. Es wird nur der bandbegrenzte Gesamteffektivwert gemessen.

  • Seite 433: Fft-Analyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Bei manueller Wahl der FFT-Size sollte der empfohlene Wert (ergibt sich beim Aktivie- ren der Post-FFT) nicht unterschritten werden, da sonst in den unteren Teilbändern zuwenig FFT-Bins liegen. Durch jede Erhöhung der FFT-Größe wird die Messgenauigkeit und Stabilität insbe- sondere in den (relativ schmalen) unteren Teilbändern erhöht.

  • Seite 434: Größe Der Fft

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse signal optional mit einem Fenster gewichtet werden, das den betrachteten Signalaus- schnitt an beiden Enden gegen Null dämpft. Die Aufzeichnungsdauer der "FFT", d.h. Länge des Messintervalls (Integrationszeit) wird über die FFT-Größe festgelegt und hängt – ebenso wie die Frequenzauflösung – zusätzlich von der verwendeten Abtastrate bzw.

  • Seite 435: Window-Funktion

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Mit zunehmender FFT-Größe wächst nicht nur die Integrationszeit, sondern auch die Rechenzeit für die Transformation und die grafische Darstellung, so dass die Gesamt- Messzeit überproportional zunimmt. Im Sinne kurzer Messzeit sollte daher die FFT- Größe nicht unnötig hoch gewählt werden.

  • Seite 436: Post-Fft

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse "Hann" Dieses Fenster vereint Trennschärfe mit guter Leakage-Unterdrü- ckung im Fernbereich, hat aber eine relativ breite Glocke um Signalli- nien. Empfohlene Anwendung: Standardfenster. "Rectangular" Fensterfunktion abgeschaltet (durch Verwendung eines Recheck- fensters mit konstanter Gewichtung von 1). Wenn das Signal genau mit einer ganzen Zahl von Perioden in den Ausschnitt für die FFT passt, entsteht keine Unstetigkeit an den Aus- schnittgrenzen.
  • Seite 437 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse +N & SINAD, THD, DFD und Mod Dist, ChirpBased Meas und RMS-Messungen einge- schaltet werden. Die Messung erfolgt in derselben Ebene wie die zugehörige Messfunktion, also hinter allen Filtern. Die jeweilige Messfunktion passt FFT-Größe und -Fenster auf ihre Anforderungen an. So erhöht sich z.B.

  • Seite 438: Messfunktion Fft

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse 5.26.4 Messfunktion FFT Die "FFT" kann als eigenständige Messfunktion gewählt werden (Function-FFT). Im Gegensatz zu den anderen FFT-Analysen können alle FFT-Parameter vom Anwender bestimmt werden. Darüber hinaus stehen zusätzliche Funktionalitäten zur Verfügung wie ●...
  • Seite 439 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Function Umschalten der Messfunktion auf FFT-Analyse. Als Funktions-Messergebnis wird der bandbegrenzte und ggf. gefilterte RMS-Wert angezeigt. Die Berechnung des RMS-Wertes erfolgt durch Integration über alle Betrags-Bins von Start bis Stop. Als Freq/Phase-Messergebnis wird der aus der FFT ermittelte Frequenz- bzw. Phasen- wert angezeigt, wenn als Meas Time der Frequenzmessung Precision eingestellt ist.
  • Seite 440 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Der Ausgleich von Laufzeitunterschieden ist insbesondere für die Phasenmessung interessant, da ein zeitlicher Versatz der beiden Messsignale eine frequenzabhängige Phasendrehung verursacht und so das Phasenmessergebnis verfälschen kann. Hinweis: Bei Verwendung der Waveform-Modi Compressed oder Undersample ist keine Laufzeit-Kompensation wählbar.
  • Seite 441 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Equalizer Aktivierung / Deaktivierung einer Entzerrer-Tabelle für die FFT-Bins. Damit kann beispielsweise der Frequenzgang einer Übertragungsstrecke entzerrt, und somit der Messpunkt auf einen anderen Referenzpunkt transformiert werden. Bei eingeschalteter Entzerrung werden die errechneten FFT-Bins mit einem frequen- zabhängigen Faktor multipliziert, bevor sie zur Berechnung des Gesamt-RMS-Wertes verwendet und zur Anzeige gebracht werden.
  • Seite 442 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse "aktiviert" Die Bandbreite für die Berechnung des RMS-Wertes aus den FFT- Bins kann eingeschränkt werden. In den beiden folgenden Zeilen werden untere und obere Bandgrenze – wie auch bei der THD+N- Messung – angegeben. Bei reduzierter Bandbreite wird die Frequenz im Messmode "Meas Time"...
  • Seite 443 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse Hinweis: Gemittelt wird nicht der Pegel, sondern die Energie der einzelnen Bins. Dies ist notwendig, damit der angezeigte RMS-Wert, der durch Integration über alle Bins (der gemittelten FFT) berechnet wird, korrekt bestimmt werden kann. "OFF"...
  • Seite 444 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S FFT-Analyse "aktiviert" Getriggerte FFT Die Triggerbedingung wird über das Waveform-Menü eingestellt. Erzwingt das Einschalten der Waveform im "Meas Mode" "Standard". Es sind alle Trigger-Quellen wählbar, also auch "Manual" (führt zu ungetriggertem Betrieb und daher nicht empfehlenswert) und "Genburst".

  • Seite 445: Delay Messung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Delay Messung 5.27 Delay Messung Mit der Messfunktion Delay ist es möglich, die Verzögerungszeit zwischen analogen Signalen zu bestimmen. Zum Zeitpunkt des Messstarts müssen die betrachteten Sig- nale Low-Pegel haben; ein geeignetes Messsignal wäre also z.B. das vom R&S UPP erzeugte Burst-Signal.
  • Seite 446 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Delay Messung "Value" Die RMS-Messung erfolgt über eine fest vorgegebene Zeit, die in der folgenden Einstellzeile einzugeben ist. Numerische Eingabe des Messzeit. Alle gewünschten Signale (ein- schließlich der Referenzsignale) müssen innerhalb dieser Zeit aufge- treten sein.

  • Seite 447: Chirp Based Messung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung 5.28 Chirp Based Messung Auswertung der Impulsantwort eines Messobjekts des von der Generatorfunktion "Chirp" erzeugten Stimulussignales. Bei Anregung des Messobjektes durch einen logarithmischen Sinus-Sweep als Stimu- lussignal mittels der Generatorfunktion "Chirp" können mit der Chirp-basierten Mes- sung die Frequenzgänge der Grundwelle und aller Harmonischen gleichzeitig ermittelt werden.
  • Seite 448 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Store Wav to Erlaubt das Abspeichern des gemessenen Signals als WAV-File. Fernsteuerbefehl: auf Seite 780 MMEMory:STORe:PWAVeform Max Delay Maximal zu erwartende Einschwingzeit des Messobjektes. Um diese Zeit verlängert sich die Messzeit. Fernsteuerbefehl: auf Seite 770 SENSe<n1>:VOLTage:APERture...
  • Seite 449 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Alle Pegelwerte werden als RMS-Werte berechnet. Bild 5-13: Zuordnung der Chirp based Messergebnisse zu den Sweep-Fenstern "Off" Keine Auswertung "Freq. Res- Pegel über der Frequenz (Frequenzgang) ponse" "Phase Res- Phase über der Frequenz (Phasengang) ponse"...
  • Seite 450 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Gemessen wird der RMS-Wert der gewählten Oberwellen. Ob der RMS-Wert direkt oder im Verhältnis zum Gesamteffektivwert dargestellt wird, entscheidet die darüberlie- gende Chirp Based-Messfunktion "Level THD" oder "THD". Details zur Berechnung siehe Kapitel 5.23.2, "THD",...

  • Seite 451: Datenpuffer

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Sollten die "Frq Lim Low"- und "Frq Lim Upp"-Werte außerhalb der "Start Freq"- und "Stop Freq"-Werte des Generators zu liegen kommen (Fehleingabe oder Änderung der Generatorwerte), wird die grafische Darstellung der Sweepkurve automatisch an die Generatorwerte angepasst.

  • Seite 452: Beispiel Für Das Einlesen Der Rohdaten Von Obigem Beispiel

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Der Puffer, der die Kurvendaten für"Level THD" enthält, wird mit dem Suffix 6 ange- sprochen, wie der folgenden Tabelle zu entnehmen ist. Die Werte liegen in der Grund- einheit V oder FS vor. Beispiel für das Einlesen der Rohdaten von obigem Beispiel: Die Rohdaten werden mit dem Suffix 10 …...
  • Seite 453 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Chirp Based Messung Suffix Inhalt des Datenpuf- Beschreibung fers Ch1 Freq.Response Rohdaten der Funktion "Freq. Response", gemessen auf Kanal 1. Pegel-Werte (RMS) über der Frequenz in der Grundeinheit V oder FS Ch1 Phase Res- Rohdaten der Funktion "Phase Response"...

  • Seite 454: Analyse Im Zeitbereich

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich eine Gegenüberstellung dieser Befehle siehe SYSTem:MEMory:DATA<n3> auf Seite 841. 5.29 Analyse im Zeitbereich Neben der Analyse im Frequenzbereich können mit dem R& UPP die Eingangssignale auch im Zeitbereich analysiert werden. Zeit- und Frequenzbereichsanalyse können gleichzeitig und unabhängig von der gewählten Messfunktion erfolgen.
  • Seite 455 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich Durch Betätigen des Druckknopfs "Show" wird die Waveform-Grafik geöffnet. Das Schließen der Grafik kann – wie bei jedem anderen Fenster – mit der Maus über die Titelleistenschaltfläche geschehen, sofern sie den Fokus hat. "deaktiviert"...
  • Seite 456 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich "Undersample" Durch Unterabtastung komprimierte Aufzeichnung der Samples. Durch Angabe des Kompressionsfaktors Comp Fact (n) in der folgen- den Bedienzeile wird nur jeder n. Sample aufgezeichnet. Die maximal erreichbare Aufzeichnungsdauer erhöht sich um den Faktor n. Empfohlen zur Aufzeichnung von niederfrequenten Signalen, wenn die Standard-Aufzeichnungsdauer nicht ausreicht und der zeitliche Verlauf des Signals von Interesse ist.
  • Seite 457 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich 15 s. Daher wird - bei Verwendung eines der Kompressionsmodi – die Aufzeichnungs- länge automatisch auf diese Zeit begrenzt. Die Aufzeichnungslänge kann unabhängig von der (im Waveform Config-Panel wähl- baren) Länge der Zeitachse eingestellt werden. Je geringer die Aufzeichnungslänge gewählt wird, desto höher ist die Update-Rate der grafischen Darstellung.
  • Seite 458 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich Hinweis: Bei Multikanal-Analysatoren muss der Triggerkanal festgelegt werden, bevor er als Triggerquelle für die Waveform verwendet werden kann. Ist kein Triggerkanal eingeschaltet, wird die Triggerquelle automatisch auf Manual gesetzt. "Channel 1" Messkanal 1 löst die Aufzeichnung aus.
  • Seite 459 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich Nach dem Start der Messung bzw. (bei Dauermessung) nach erfolgter Triggerung wird eine neue Aufzeichnung erst wieder scharf (armiert), wenn die Triggerschwelle in der entgegengesetzten Richtung durchschritten wird. Fernsteuerbefehl: auf Seite 782 SENSe7:TRIGger:LEVel Trigger Slope Wahl der Signalflanke, auf die getriggert werden soll (Triggerflanke).

  • Seite 460: Autotrigger

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich Der Triggerzeitpunkt liegt immer bei t = 0.0 s, die Pretriggerzeit wird als negative Zeit dargestellt. Hinweis: Die Gesamtlänge des Waveform-Traces beträgt 480000 Samples und wird als Trace Length eingegeben. Bei Verwendung des Pretriggers verkürzt sich somit die Aufzeichnungszeit für den getriggerten Teil des Signals.
  • Seite 461 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich Beginn der Waveform-Aufzeichnung) auf den Beginn des Generator-Signals – vor- zugsweise Sinus-Burst – synchronisiert: ● Das Generatorsignal wird kurzzeitig (ca. 3ms) stummgeschaltet und beginnt dann wieder mit Phase 0° (bei Burst-Signalen mit Burst On) ●...
  • Seite 462 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Analyse im Zeitbereich ● Bei "rein analoger Messung" (Analog-Generator und Analog-Analysator) sollte der Generator die gleiche Bandbreite verwenden wie der Analysator. Bei "D/A-Messun- gen" empfiehlt es sich, die Bandbreite des Generators der Analysator-Abtastrate anzupassen (d.h.

  • Seite 463: Protokoll-Analyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse Die folgenden Einstellungen sind abhängig von der Länge des erwarteten Delays und gelten für die Generator-Funktion Sine Burst. ● Die "Aufzeichnungslänge" (Trace Length) sollte etwa 110% des maximal erwarte- ten Delay betragen, mindestens aber 10ms. Je kürzer die Aufzeichnungsdauer, desto höher die Update-Rate bei Dauermessung und desto feiner die grafische Zeitauflösung.

  • Seite 464: Aktivieren Und Konfigurieren Der Protokoll-Analyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse An der Digital Audio-Schnittstelle können nicht nur die Audiodaten-Inhalte der beiden Kanäle analysiert, sondern gleichzeitig auch die Channel-Status-Informationen deko- diert und Übertragungsfehler (Error-Flags) angezeigt werden. 5.30.1 Aktivieren und Konfigurieren der Protokoll-Analyse Die Konfiguration der Protokoll-Analyse erfolgt im Analyzer Function-Panel, die Dar- stellung der Channel-Status-Informationen und der Error-Flags in einem separaten Window, dem Dig Analyzer Protocol Window.

  • Seite 465: Protokollanalyse Im Analyzer-Instrument "Hdmi"

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse "deaktiviert" Protokoll-Analysator ausgeschaltet. Empfohlen zur Erhöhung der Messgeschwindigkeit (z.B. bei Sweeps oder Fernsteuerbetrieb), wenn die Protokoll-Daten zurzeit nicht benö- tigt werden. Beim Ausschalten werden die aktuellen Channel-Status-Informatio- nen eingefroren. "aktiviert" Protokoll-Analysator eingeschaltet; es erscheinen die oben darge- stellten Einstellzeilen.
  • Seite 466 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse Highlight Bestimmt, ob und ggf. wann Channel-Status-Informationen hervorgehoben werden sol- len. Hervorgehobene Channel-Status-Informationen werden in der Farbe rot statt schwarz dargestellt. "Nothing" Es werden keine Channel-Status-Informationen hervorgehoben. "From Output" Es werden Änderungen gegenüber den vom R&S UPP-Generator erzeugten Channel-Status-Informationen hervorgehoben.

  • Seite 467: Anzeige Der Channel-Status-Informationen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse "Binary+Text" Die Bitfelder werden als Binärwerte (MSB first) und im Klartext darge- stellt. "Binary" Die Bitfelder werden ausschließlich als Binärwerte (MSB first) darge- stellt. Dadurch verringert sich der Platzbedarf des Dig Analyzer Proto- col-Windows.

  • Seite 468: Anzeige Der Error-Flags

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Protokoll-Analyse Bei vorgegebenem Format hängt die Bedeutung der einzelnen Bitfelder, die Interpreta- tion des Inhaltes und sogar die Position und Länge der Bitfelder noch von anderen, vorausgehenden Bitfeldern ab. Durch das IEC-Normungsgremium werden diese For- mate ständig weiterentwickelt, wodurch neue –...

  • Seite 469: Lip Sync-Analyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Lip Sync-Analyse ● PCM signalisiert, ob das Signal Linear-PCM-kodiert ist (grün) oder nicht (rot). Die- ses Error-Flag entspricht dem Audio-Mode (Bit#1 der Channel-Status-Daten). ● parity signalisiert, ob die Paritätsprüfung einen Fehler erkannt hat (rot). ●...
  • Seite 470 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Lip Sync-Analyse Die Generator-Funktion "Lip Sync" erzeugt ein derartiges Signal mit frei konfigurierba- ren Active- und Mute Color Pattern und einem Zeitversatz von 0 (siehe auch Kapi- tel 5.6.14, "Lip Sync", auf Seite 288). Der Lip Sync Analyzer arbeitet intern mit zwei Triggerereignissen: Der Video-Trigger wird ausgelöst, sobald ein bestimmter Farbwert erkannt wird.
  • Seite 471 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Lip Sync-Analyse könnte demzufolge z.B. mit einer Toleranz von ±5 Bits gesetzt werden: "Active Color Low" = (1005,2005,3005) und "Active Color High" = (1015,2015,3015) Bei einer "Color Depth" von 12 wird der Video-Trigger problemlos ausgelöst, da die "Mute Color"...
  • Seite 472 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Lip Sync-Analyse Active Color Low Die beiden Schwellwerte "Active Color Low" und "Active Color High" definieren die Bedingung des Videotriggers für die Lip Sync-Messung. Die Triggerbedingung gilt als erfüllt, wenn die Einzelwerte der Farbkomponenten allesamt innerhalb der beiden Grenzen liegen: (Active_Color_Low.Red ≤...
  • Seite 473 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Lip Sync-Analyse RGB-String Eingabemöglichkeit für "Active Color High" in Textform. Die Farbauswahl aus der obigen Farbauswahl-Dialogbox wird als RGB-String abgebil- det und kann hier ggf. verändert werden. Abgebildet wird jeweils das Dezimaläquiva- lent von 12 Bit breiten Zahlenwerten. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth"...

  • Seite 474: Bert-Analyse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S BERT-Analyse 5.32 BERT-Analyse Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen). Die Analyzer Funktion "BERT" ermöglicht die Messung der Bitfehlerrate über eine HDMI-Übertragungsstrecke durch Senden definierter Bitmuster im Bildinhalt. Die Aus- wahl der Messung ist nur möglich, wenn im Generator die Einstellungen "Source" = "Intern"...
  • Seite 475 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenz-, Phase- und Gruppenlaufzeitmessung Bei 1-kanaligen Messungen kann hier nur die Frequenzmessung gewählt werden, im Digital-Analysator auch die Messung der Abtastfrequenz. Bei 2- oder mehrkanaligen Messungen liegt auf den anderen Kanälen oftmals die glei- che Frequenz wie auf dem Referenzkanal.
  • Seite 476 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenz-, Phase- und Gruppenlaufzeitmessung "Freq & Nur wählbar bei zweikanaligem Messbetrieb oder in einem Multika- Phase" nal-Analysator. Auf dem Referenzkanal erfolgt eine Frequenzmessung, die Mess- wertfenster der anderen Kanäle enthalten die Phase des jeweiligen Kanals bezogen auf den Referenzkanal.
  • Seite 477 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenz-, Phase- und Gruppenlaufzeitmessung "Freq & Grp Nur wählbar bei zweikanaligem Messbetrieb oder in einem Multika- Del" nal-Analysator. Auf dem Referenzkanal erfolgt eine Frequenzmessung, die Mess- wertfenster der anderen Kanäle enthalten die Gruppenlaufzeit des jeweiligen Kanals bezogen auf den Referenzkanal.
  • Seite 478 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenz-, Phase- und Gruppenlaufzeitmessung "Freq & Sam- Nur wählbar bei zwei- oder mehrkanaligem Messbetrieb im Digitala- plefreq" nalysator. Auf dem letzten eingeschaltetem Kanal erfolgt die Messung der Abtastfrequenz, auf allen anderen Kanälen (in den Zweikanal-Analy- satoren also auf Kanal 1) erfolgt eine Frequenzmessung.
  • Seite 479 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frequenz-, Phase- und Gruppenlaufzeitmessung "Fast" Die Frequenz- und ggf. die Phasenmessung erfolgt geschwindigkeits- optimiert. Als Messgrundlage für hohe Frequenzen bzw. die Phase dient eine 4 k FFT; tiefe Frequenzen werden durch Periodensuche (mit Interpolation) bestimmt. Dieser Messmodus benötigt keine zusätzliche Rechenperformance, d.h.

  • Seite 480: Input-Monitor

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Input-Monitor je nachdem, ob für die Phaseneinheit Grad oder RAD gewählt wurde. "0..360°" Die Phase wird im Bereich von 0° bis 360° dargestellt; erscheint nur, wenn für die Phaseneinheit ° gewählt wurde. "-180..180°" Die Phase wird im Bereich von +/- 180°...

  • Seite 481: Level-Monitor

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Level-Monitor "Off" Der "Input-Monitor" ist ausgeschaltet. "Peak" Messung des Eingangsspitzenwertes. Innerhalb eines fest vorgege- benen Zeitintervalls wird der betragsmäßig höchste Eingangssample ermittelt. Hinweis: Im Gegensatz zur Peak-Messung, die – wie alle Messfunk- tionen – hinter den Filtern erfolgt, wird kein Interpolationsfilter (Über- abtastfilter) verwendet.

  • Seite 482: Settling-Verfahren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren "RMS" Es erfolgt eine breitbandige Effektivwertmessung, die bei eingeschal- teter Frequenzmessung mit automatischer Periodenerkennung arbei- tet (das Messverfahren entspricht dann der Messfunktion "RMS" im Modus "Meas Time Auto"). Bei schwachen Signalen wird über eine feste Zeit von 100 ms gemessen.
  • Seite 483 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren Die internen Verzögerungen des R&S UPP sind bekannt und werden automatisch beim Messstart berücksichtigt. Sie liegen – abhängig von der Abtastrate – im Bereich von wenigen ms. Problematischer sind Verzögerungen und Einschwingzeiten, die im "DUT"...

  • Seite 484: Settling-Algorithmen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren ● Phasen-Settling (nicht für Multikanal-Analysatoren) 5.36.2 Settling-Algorithmen Der R&S UPP bietet 2 unterschiedliche Settling-Algorithmen an. Beiden gemeinsam ist, dass fortlaufend jeder aktuelle Messwert mit seinen Vorgängern (bis zu 5) vergli- chen wird und nur dann als gültig betrachtet wird, wenn die Abweichungen unterhalb bestimmter Toleranzen liegen.

  • Seite 485: Settling Der Messfunktion

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren 5.36.3 Settling der Messfunktion Fnct Settling Aktivierung des Settlings für Funktionsmesswerte und Wahl des Settling-Verfahrens. Das Funktionsergebnis wird erst dann gültig, wenn die gewählte Settling-Bedingung erfüllt ist. Bei der S/N-Messfunktion und dem S/N-Modus der Pegelmessfunktionen wird die Sig- nal-Messung und die Noise-Messung jeweils getrennt (als Pegelmesswert) einge- schwungen und dann der Quotient von Signal zu Noise gebildet.
  • Seite 486 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren "Average" Es erfolgt eine arithmetische Mittelwertbildung über eine wählbare Anzahl aufeinanderfolgender Funktionsmesswerte. Empfohlen, um Messwertschwankungen auszugleichen. Zusätzlich sollte – wenn möglich – die Einschwingzeit des DUT über das Start Condition-Delay berücksichtigt werden. Fernsteuerbefehl: auf Seite 787 SENSe<n1>:FUNCtion:SETTling:MODE...

  • Seite 487: Settling Der Startbedingung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren Timeout Angabe der Zeit, die vom Start einer Messung verstreichen darf, bis der Settling-Algo- rithmus ein eingeschwungenes Messergebnis erkannt haben muss. Wird in dieser Zeit keine Messwertstabilisierung festgestellt, dann wird die Messung abgebrochen.
  • Seite 488 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren Eine Timeout-Überwachung ist beim Settling der Startbedingung nicht sinnvoll, da das externe Ereignis ja beliebig spät kommen kann und ein vorzeitiger Abbruch der Über- wachungsroutine keinen Nutzen bringt. Bei Verwendung eines Multikanal-Analysators können maximal 1.44 Millionen Samples beobachtet werden.
  • Seite 489 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren "Flat" Das Settling der Frequenz-/Pegel-Überwachungsroutine ist einge- schaltet und erfolgt nach dem Flat-Verfahren. Da mehrere Messun- gen durchgeführt werden müssen, verlängert sich die Reaktionszeit auf die erkannte Signaländerung. Empfohlen für externe Frequenz-Sweeps, wenn die tatsächliche Größe des Triggerwertes (X-Wert der Sweep-Darstellung) sehr genau ermittelt werden soll.

  • Seite 490: Beispiele Für Settling

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Settling-Verfahren Bild 5-14: (für externe Frequenz-Sweeps) Bild 5-15: (für externe digitale Pegel-Sweeps) Bild 5-16: (für externe analoge Pegel-Sweeps) Beim exponentiellem Settling gilt der gewählte Resolution-Wert nur für die Abweichung des aktuellen vom letzten Triggerwert; für jeden vorangegangenen Messwert vergröß- ert sich die Resolution jeweils um den Faktor 2.

  • Seite 491: Filter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Filter ● der 3.-letzte Messwert zwischen 0.0096 ... 0.0104%, ● der 4.-letzte Messwert zwischen 0.0092 ... 0.0108%, ● der 5.-letzte Messwert zwischen 0.0084 ... 0.0116% liegt. 5.37 Filter Dieser Abschnitt beschreibt die Einstellmöglichkeiten für die Filter, siehe Kapitel 5.38, "Frei definierbare Filter",...

  • Seite 492: Generatorfilter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Filter 5.37.3 Generatorfilter Die meisten der Generatorsignale können im Zeitbereich gefiltert werden. Im Function- Panel des Generators kann eines der im Filterpanel frei definierbaren Filter, ein Bewer- tungsfilter oder einer der Hoch- und Tiefpässe gewählt werden. Fernsteuerbefehl: auf Seite 791 SOURce:FILTer...

  • Seite 493: Filter-Tabelle

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter 5.37.4 Filter-Tabelle Die Übersicht über die im Analyzer und Generator einstellbaren Filter, zusammen mit den Parametern für die Fernsteuerung befindet sich bei der Beschreibung der Befehle, siehe auf Seite 788. INPut<n1>:FILTer 5.38 Frei definierbare Filter Im Filterpanel können 9 Filter (bezeichnet mit Filter 01 bis Filter 09) unabhängig vonei-...

  • Seite 494: Tiefpass Und Hochpass

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter 5.38.2 Tiefpass und Hochpass Bild 5-17: Low Pass und High Pass Frequenzgang mit Kennzeichnung der Filterparameter Order Angabe der Filterordnung. Nur bei Tief- oder Hochpass möglich. Filter niedriger Ord- nung sind weniger steilflankig, schwingen jedoch schneller ein. "4"...

  • Seite 495: Bandpass Und Bandsperre

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Stopband Anzeige der Eckfrequenz des Sperrbereiches bei Tief- oder Hochpässen, die sich aus dem gewählten Durchlassbereich und der Sperrdämpfung ergibt. Dieser Wert wird erst beim Einschalten des Filters aktualisiert. Fernsteuerbefehl: auf Seite 790 SENSe<n1>:UFILter<n2>:STOPb 5.38.3 Bandpass und Bandsperre...

  • Seite 496: Notch, Terz- Und Oktavfilter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Passb Upp Angabe der oberen Eckfrequenz (- 0.1 dB) des Durchlassbereiches bei Bandpässen oder -sperren. Fernsteuerbefehl: auf Seite 790 SENSe<n1>:UFILter<n2>:PASSb:UPPer Stopb Low Anzeige der unteren Eckfrequenz des Sperrbereiches bei Bandpässen oder -sperren, die sich aus dem gewählten Durchlassbereich und der Sperrdämpfung ergibt.
  • Seite 497 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Terzfilter:  Passband CenterFreq       Bandwidth 2315 Oktavfilter:  Passband CenterFreq       Bandwidth 7071 Bei Terz- und Oktavfilter wird die 0,1-dB-Bandbreite soweit reduziert, dass bei den Eckfrequenzen eine Dämpfung von ca.

  • Seite 498: Datei-Definiertes Filter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Stopb Upp Anzeige der oberen Eckfrequenz des Sperrbereiches, die sich aus dem gewählten Durchlassbereich und der Sperrdämpfung ergibt (nur beim Notch-Filter). Dieser Wert wird erst beim Einschalten des Filters aktualisiert. Fernsteuerbefehl: auf Seite 790 SENSe<n1>:UFILter<n2>:STOPb:UPPer...

  • Seite 499: Pole Und Nullstellen Der Übertragungsfunktion

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Die Koeffizienten-Datei *.COE ist nur gültig für die beim Entwurf festgelegte Abtast- rate, d.h. der Frequenzgang des Filters ist auf diese Abtastrate normiert. Ist im R&S UPP eine andere Abtastrate eingestellt, ändert sich dementsprechend der Frequenz- gang.

  • Seite 500: Gemeinsame Parameter Aller Filter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Frei definierbare Filter Frequenzgang des Filters innerhalb der vorgegebenen Toleranz bleibt. Dieses File- Format ermöglicht es, Filter mit engen Toleranzen über einen weiten Abtastfrequenz- bereich zu benutzen. Pole und Nullstellen in der Datei *.XPZ sind auf die dort angegebenen Abtastfrequen- zen für die einzelnen Parametersätze normiert.

  • Seite 501: Bewertungsfilter

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter eigentlichen Signalintegration abgewartet. Wenn (in Ausnahmefällen) die errechnete Zeit zu klein ist, dann sind die Filter beim Start der Messung noch nicht vollständig ein- geschwungen. Dies kann zu instabilen Messwerten führen. Zur Abhilfe kann folgender Trick angewendet werden: Wenn das File-Def-Filter DELAY.COE (im D:\UPV\USER) gewählt wird, so kann dort eine Einschwingzeit eingegeben werden, die zusätzlich zur Einschwingzeit der übrigen Filter bei der Messung berücksichtigt wird.
  • Seite 502 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter Filter: C Weighting Normen: IEC 179, IEC 651 ANSI S1.4 Anwendung: Bewertete Störspannungsmessung Filter: CCIR 1k wtd Normen: Normen: CCIR Rec. 468-4 DIN 45405 CCITT Rec. N21 CISPR 6-76 ITU-T J.16 Anwendung: Bewertete Störspannungsmessung Filter:...
  • Seite 503 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter Filter: CCIR unwtd Normen: Normen: CCIR Rec. 468-4 ITU-T J.16 Anwendung: Bandpass von 20 Hz bis 20 kHz zur bandbegrenz- ten unbewerteten Mes- sung nach CCIR. Filter: CCITT Normen: Normen: ITU-T Rec. O.41 CISPR 6-76 ITU-T Rec.
  • Seite 504 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter Filter: Deemph J.17 Normen: ITU-T J.17 Anwendung: Bewertete Störspan- nungsmessung Filter: Deemph 50/15 Normen: CCIR Rec. 651 Anwendung: Compact Disc Filter: Deemph 50 Normen: ARD Pfl.Heft 5/3.1 Anwendung: Bewertete Störspan- nungsmessung Bedienhandbuch 1411.1055.31 ─ 09...
  • Seite 505 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter Filter: Deemph 75 Normen: ARD Pfl.Heft 5/3.1 Anwendung: Bewertete Störspan- nungsmessung Filter: IEC Tuner Normen: DIN/IEC 60315-4 Anwendung: Messungen an FM- Tunern Filter: Jitter wtd Normen: AES 3 Anwendung: Anwendung: Bewertung der Jitter- Übertragungs- funktion HP 1.
  • Seite 506 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Bewertungsfilter Filter: Preemph 50 Normen: ARD Pfl.Heft 5/3.1 Anwendung: Bewertete Störspan- nungsmessung Filter: Preemph 75 Normen: ARD Pfl.Heft 5/3.1 Anwendung: Bewertete Störspan- nungsmessung Filter: Rumble unwtd Normen: Normen: DIN 368.3 DIN 45539 Anwendung: Unbewertete Störspan- nungsmessung Bedienhandbuch 1411.1055.31 ─...

  • Seite 507: Hoch- Und Tiefpässe

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Hoch- und Tiefpässe Filter: Rumble wtd Normen: DIN 45539 Anwendung: Bewertete Störspan- nungsmessung 5.40 Hoch- und Tiefpässe Neben den frei definierbaren Filtern und den Bewertungsfiltern bietet der R&S UPP eine Auswahl fest eingestellter Hoch- und Tiefpässe an. Die Bewertungsfilter sowie die festen Hoch- und Tiefpässe werden nicht im Filterpanel ausgewählt, sondern zusammen mit den frei konfigurierbaren Filtern in den Auswahl- feldern von Analyzer und Generator.

  • Seite 508: Signalbeobachtung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Signalbeobachtung 5.41 Signalbeobachtung 5.41.1 Auxiliaries-Panel Bild 5-21: Bedienpanel Auxiliaries Im Panel "Auxiliaries" kann die Zusatzfunktion "Audio Monitor" gewählt werden. Die Monitor-Ausgänge (BNC-Buchsen an der Geräterückseite) ermöglicht das Beobachten analoger oder digitaler Eingangssignale (in der Folge als "Monitoring" bezeichnet) sowohl direkt am Eingang des Audio Analyzers als auch hinter evtl.
  • Seite 509 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Signalbeobachtung Audio Monitor Monitoring wird ein- oder ausgeschaltet. Der Pegel der Monitoring-Signale wird in der Einstellzeile "Volume" oder mittels CTRL +F9 der externen Tastatur eingestellt. Der Audio Monitor steht für das Analyzer-Instrument "HDMI" in der Einstellung Coding = "Auto Detect"...
  • Seite 510 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Signalbeobachtung "Split" getrennt Fernsteuerbefehl: auf Seite 792 AUXiliaries:SIGSource Signal Source, Sig Source 1, Sig Source 2 Auswahl der Stelle im Signalpfad, die beobachtet werden soll. Abhängig von der Einstellung "Signal Source" Track / Split wird im Falle "Track" die Einstellzeile für beide Monitorausgänge gemeinsam oder im Falle "Split"...
  • Seite 511 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Signalbeobachtung Unabhängig von der Einstellung "Signal Source" Track / Split werden diese Einstellzei- len immer zweikanalig angeboten. Fernsteuerbefehl: auf Seite 792 AUXiliaries:SPEaker:MONitor<n3> <n3> wählt den Monitor Voltage Ch 1, Voltage Ch 2 Gleichspannungsausgang für die Versorgung von Messobjekten oder externer Schal- tungen.

  • Seite 512: Switcher Panel

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Switcher Panel über das die Ausgangsspannung gleichzeitig an beiden Monitor-Ausgängen verändert werden kann. Ist an den R&S UPP eine Maus angeschlossen, ist der waagrechte Schiebebalken direkt bedienbar. Die Änderung der Ausgangsspannung kann an der externen Tastatur auch mit TAB / SHIFT TAB in 1-dB-Schritten und mit PAGE UP / DOWN in 10-dB- Schritten erfolgen.

  • Seite 513: Switcher Mit Dem R&S Upp Verbinden

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Switcher Panel 5.42.1 Switcher mit dem R&S UPP verbinden An den R&S UPP können die Audio-Switcher R&S UPZ angeschlossen werden. Der Anschluss von älteren R&S UPZ-Varianten .02/.03, welche noch über keine USB Schnittstelle verfügen, können mittels eines herkömmlichen USB to Serial Adapter mit dem R&S UPP verbunden werden, siehe Einstellzeile "COM-Port".

  • Seite 514: Default-Einstellung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Switcher Panel Der R&S UPZ ist zum Anschluss an ein Steuergerät mit einer RS232-Schnittstelle ver- sehen. Der R&S UPP bietet diese Schnittstelle nicht an, stattdessen aber mehrere USB-Schnittstellen. Der Anschluss des R&S UPZ an den R&S UPP erfolgt deshalb über einen USB to Serial Adapter, der im Fachhandel billig zu erwerben ist.

  • Seite 515: Bedienung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Switcher Panel Will man manuell dieselbe Einstellung wie im Default-Zustand erreichen, so reicht es aus, bei der Tracking-Einstellung "All" einen beliebigen Kanal auf 0 zu setzen. Alle anderen werden dann nachgezogen. 5.42.3 Bedienung Das Panel zur Bedienung des Switchers öffnen mit "Menu –...
  • Seite 516 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Switcher Panel "Out vs Inp" Die Kanäle von Input- und Output-Switcher werden mit einem Offset, der in der Einstellzeile "Out vs Inp" eingestellt werden kann, umge- schaltet. Anwendung: Übersprechmessungen im Nachbarkanal "All" Kombiniert die beiden zuvor beschriebenen Möglichkeiten des Tra- ckings.

  • Seite 517: Config Panel

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel Es ist nicht möglich, diesen Kanal auf die Sammelschiene B zu stellen! Wird dies ver- sucht, so erfolgt eine Korrektur zur nächst höheren oder niedrigeren Kanalnummer. Fernsteuerbefehl: auf Seite 794 SWITcher:OUTA Output B Eingabe der Nummer des Kanals des Output-Switchers, der auf die Sammelschiene B geschaltet werden soll.
  • Seite 518 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel GPIB Address IEC-Bus-Adresse eingeben Die IEC-Bus-Adresse des Gerätes ist werkseitig auf 20 eingestellt und kann hier verän- dert werden. Es sind die Adressen 0 ... 30 erlaubt. Weiterführende Informationen siehe Kapitel 6.3.1, "Fernsteuerung über IEC-Bus ", auf Seite 656.
  • Seite 519 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel Wenn die Port-Nummer bei Firmware-Start bereits von einem anderen Tool benutzt wird, erscheint die Fehlermeldung "could not open cascading server port. Please change the cascading port number." Wenn bereits eine Verbindung zwischen Mas- ter und Slave zustande gekommen ist, aber die Port-Nummer auch von einem anderen Tool benutzt wird, erscheint die Fehlermeldung "cascading data handshake failed.
  • Seite 520 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel "Printer" Der in Source gewählte Bildschirminhalt wird direkt auf den Drucker ausgegeben, der im Windows als Standarddrucker eingestellt ist. Grafiken werden in vektorieller Form ausgegeben, Bildschirminhalte als Bitmap. Der in Source gewählte Bildschirminhalt wird in eine Datei ausgege- "File"...
  • Seite 521 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel "Portrait" Die Ausgabe auf dem Drucker erfolgt im Hochformat. "Landscape" Die Ausgabe auf dem Drucker erfolgt im Querformat. Fernsteuerbefehl: auf Seite 845 HCOPy:PRINter:ORIentation Header Footer Auswahl der gewünschten Kopf- und Fußzeile in der Ausgabe. "aktiviert"...
  • Seite 522 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel Nur verfügbar wenn "Destination" auf File steht. "New" Nach H COPY erscheint die Dateiauswahlbox, in der der Name für die Zieldatei angegeben wird. Siehe hierzu auch Kapitel 5.56.1, "Speichern von Setups", auf Seite 650.
  • Seite 523 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Config Panel "deaktiviert" Die Werkzeugleiste erscheint am rechten Bildschirmrand, sobald die Maus dort hin bewegt wird. Sie verschwindet wieder, sobald die Maus vom rechten Bildschirmrand weg bewegt wird. Fernsteuerbefehl: File Selector Win Style Stil des "File Select"-Fensters.

  • Seite 524: Kurven-, Spektrum- Und Balkendarstellung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Die Beschriftung der Anzeigezeilen im Numeric Display lautet üblicherweise Ch1, Ch2, Ch3, usw., kann aber mit der Einstellzeile "Channel Descr." verändert werden. Der String hierzu lautet z.B.: "Ch-A;;Ch-B;;Ch-C;;Ch- D;;Ch5;;Ch6;;Ch7;;Ch8;;Ch9;;Ch10;;Ch11;;Ch12;;Ch13;;Ch14;;Ch15;;Ch16". Fernsteuerbefehl: auf Seite 860 SYSTem:CHNString...

  • Seite 525: Grafische Darstellung, Erklärung Der Elemente

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung 5.44.1 Grafische Darstellung, Erklärung der Elemente Ob sich eine grafische Darstellung als Kurvenzug oder Balkendarstellung präsentiert, ist abhängig von der Wahl der Display-Konfigurationspanels. ● Die Sweep-Graphen, die FFT-Graphen und die Waveform werden als Kurvenzug dargestellt, während ●...
  • Seite 526 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung 2: Cursor-Zusatzwerte, ∆X, ∆Y, ol, or, o∆X xl, xr, x∆X ∆X: Differenz der X-Werte, wenn der O- und der X-Cursor gleichzeitig als Vertikalcursor eingeschal- tet ist. ∆Y: Differenz der Y-Werte, wenn der O- und der X-Cursor gleichzeitig als Vertikalcursor eingeschal- tet ist.
  • Seite 527 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung 7, 16: y-Achsen-Beschriftung Sie setzt sich zusammen aus Label und Unit, einzustellen mit Siehe Kapitel 5.44.3, "Einstellzeilen des Bedienpanels", auf Seite 523. 8, 15: y-Achsen-Skalierung Automatische ("Auto Scale") oder manuell einzustellende Skalierung ("Top, Bottom") der Y-Achsen, einzustellen mit Siehe Kapitel 5.44.3, "Einstellzeilen des...
  • Seite 528 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung in der durch einen weiteren Mausklick der gewünschte Scan ausgewählt werden kann. Auf diesen beziehen sich dann die Cursor, Marker, Grenzwerte usw. 11: Softkeyleiste Das Softkeymenü zum Grafikfenster erlaubt die schnelle Bedienung wichtiger und oft gebrauchter Einstellungen, vor allem Cursor-, Marker- und Zoomfunktionen oder durch Anklicken mit der Maus.
  • Seite 529 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Siehe Kapitel 5.44.3, "Einstellzeilen des Bedienpanels", auf Seite 523. 17: Min/Max-Kurve Die Min/Max-Kurven werden weiß dargestellt. Die Min-Kurve repräsentiert den niedrigsten, die Max-Kurve den höchsten Y-Wert einer Messsequenz. Im Grafiksystem Bargraph1 | 2 werden die Minimal- und Maximal-Werte durch weiße Klötzchen angezeigt.
  • Seite 530 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Verfügbar in den Grafik-Subsystemen 20: Grafikfenster Das Grafikfenster zum jeweiligen Grafik-Subsystem wird aus dem jeweiligen Display- Config-Panel heraus geöffnet mit oder direkt über die Menüzeile Bild 5-22: Display-Menü für zwei- und mehrkanalige Instrumente 21: Marker Markierung, von deren Wert auf der X-Achse aus der linke und rechte Schnittpunkte eines Horizontalcursors mit der Kurve dargestellt wird.

  • Seite 531: Aufruf

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform 23: Cursor-Schnittpunkte Die Schnittpunkte O oder X der Cursorlinie mit der Kurve / den Linien kennzeichnen den Cursor, so dass ein Bezug zu den Bezeichnungen in der Softkeyleiste wie z.B. O Vert A oder X Hor A zu erkennen ist.
  • Seite 532 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Es können verschiedene Display-Konfigurationspanels gleichzeitig gewählt werden, einige davon in zwei oder vier Fenstern. Z.B. können die Messdatensätze der Analy- zer-Messfunktion RMS sowie die Messdatensätze der Zusatzmessfunktionen Level Monitor, Input Monitor, Freq/Phase-Measurement und Waveform gleichzeitig dargestellt werden.

  • Seite 533: Einstellzeilen Des Bedienpanels

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Das Panel bietet die Konfiguration für die Darstellung einer Waveform (zeitlicher Verlauf des Signales) an, wenn im Analysator-Panel als Zusatzmessfunktion Waveform gewählt ist. ● "Bargraph" in zwei Fenstern Im Menü bezeichnet mit "Bargraph1 Config" und "Bargraph2 Config". Das Panel bietet die Konfiguration für die Darstellung eines Balkendiagrammes mit symbolischer, d.h.
  • Seite 534 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Ein Duplikat dieses "Show-Druckknopfes" befindet sich auch im Analyzer Function Panel, um von dort bequem die Grafische Darstellung von Bargraph, FFT oder Wave- form aufrufen zu können. Data List Mit diesem Druckknopf wird ein eigenständiges Fenster geöffnet, in dem die Messer- gebnisse von Trace A und Trace B zu den Werten der entsprechenden X-Achsen numerisch dargestellt werden.
  • Seite 535 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Gibt an, ob für die Grafiksysteme Sweep Graph 1…4 eine (Single) oder mehrere (Multi) Messreihen aufgenommen oder von Datei geladen werden. Verfügbar in den Grafik-Subsystemen Sweep Wenn im Generator ein Z-Sweep eingestellt wird, wird Scan automatisch auf Multi gestellt, sofern im Display-Panel X-Source = Sweep eingestellt ist.
  • Seite 536 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Multi" Bei dieser Einstellung wird nicht nur eine Messreihe oder ein Mess- reihenpaar (Trace A und Trace B) aufgenommen bzw. geladen und dargestellt, sondern beliebig viele. Intern gespeichert und auf Datei abgelegt bzw. von Datei gelesen wird jedoch nur die in der Einstellzeile History gewählte Anzahl, höchstens jedoch 20.
  • Seite 537 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Show Min Max Ist die Tick Box aktiviert, ist die Darstellung der Min/Max-Kurven eingeschaltet. Die Min-Kurve repräsentiert den niedrigsten Wert, die Max-Kurve den höchsten Wert einer Messsequenz. Mit jedem START wird die Aufzeichnung der Min/Max-Werte neu begonnen.
  • Seite 538 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Fernsteuerbefehl: auf Seite 814 DISPlay:BARGraph<n2>:MCHMode auf Seite 814 DISPlay:FFT<n2>:MCHMode Y-Source Grafiksystem Sweep Graph Wählt aus, welche durch einen Sweep gewonnenen Messergebnisse aus einer Reihe von Messfunktionen (nachfolgend aufgelistet) als TRACE A oder als TRACE B gesam- melt und an der linken oder rechten Y-Achse graphisch dargestellt werden sollen.
  • Seite 539 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Weitere Informationen im Zusammenhang mit Y-Source siehe Kapitel 5.49, "Messwert- reihen", auf Seite 620. Zur Darstellung der Traces siehe auch "X Axis" auf Seite 299. "Off" Es wird kein Trace dargestellt, oder ein vorhandener Trace wird gelöscht.
  • Seite 540 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "LevMon RMS Chx, LevMon RMS" Das durch einen Generatorsweep gewonnene RMS-Messergebnis der Zusatzmessfunktion LevelMonitor = RMS von ● Kanal 1 oder ● Kanal 2 oder ● bei einem Multi-Kanal-Instrument der unter der folgenden Einstell- zeile Channel angegebenen Kanalnummer.
  • Seite 541 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Inp Peak Chx, Inp Peak" Das durch einen Generatorsweep gewonnene Peak-Messergebnis der Zusatzmessfunktion InputMonitor = Peak von ● Kanal 1 oder ● Kanal 2 oder ● bei einem Multi-Kanal-Instrument der unter der folgenden Einstell- zeile Channel angegebenen Kanalnummer.
  • Seite 542 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "File: Trace B" Der Trace B wird von Datei geladen. Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell- zeile. Fernsteuerbefehl: auf Seite 813 DISPlay:SWEep<n2>:A:YSOurce auf Seite 813 DISPlay:SWEep<n2>:B:YSOurce Y-Source Grafiksystem FFT Graph Hiermit wird gewählt, welche Messergebnisse aus der Analyzer-Messfunktion FFT...
  • Seite 543 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "FFT Phase Ch2-Ch1, FFT Phase to Refch" Die Phasendifferenz zwischen dem aus der Berechnung der komple- xen FFT gewonnenen Phasenverlauf von ● Kanal 2 und Kanal 1 ● bei einem Multi-Kanal-Instrument der unter der folgenden Einstell- zeile Channel angegebenen Kanalnummer und dem im Analyzer Config-Panel angegebenen Referenzkanal Ref Channel.
  • Seite 544 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "File: Trace B" Der Trace B wird von Datei geladen. Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell- zeile. Fernsteuerbefehl: auf Seite 812 DISPlay:FFT<n2>:A:YSOurce auf Seite 812 DISPlay:FFT<n2>:B:YSOurce Y-Source Grafiksystem Waveform Hiermit wird gewählt, welche Messergebnisse der Zusatzmessfunktion Waveform als...
  • Seite 545 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "File: Trace B" Der Trace B wird von Datei geladen. Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell- zeile. Fernsteuerbefehl: auf Seite 812 DISPlay:WAVeform<n2>:A:YSOurce auf Seite 812 DISPlay:WAVeform<n2>:B:YSOurce Y-Source Grafiksystem Bargraph Hiermit wird gewählt, ob das Messergebnis von Kanal 1 oder Kanal 2 der Analyzer-...
  • Seite 546 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Dateiname der zu ladenden Trace-Dateien zu den Einstellzeilen Y-Source = File: Trace A und/oder File: Trace B. Kann eine Datei nicht geladen werden, passt sie nicht zum aktuellen Grafiksystem oder ist sie fehlerhaft, wird der Schriftzug "not loaded"...
  • Seite 547 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Befindet sich in der Spalte "Track" eine Tick Box, so können für diesen Bereich die Einstellungen von "TRACE A" nach "TRACE B" übernommen werden. Für welchen Funktionsbereich das Tracking gilt, ist aus den horizontalen Trennlinien im Panel ersichtlich.
  • Seite 548 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "aktiviert" Der Schriftzug, der unter TRACE A oder TRACE B gewählt ist, also die Bezeichnung des Messergebnisses, das als TRACE A oder TRACE B dargestellt wird, erscheint nicht bedienbar in dem Textfeld rechts der Tick Box und gleichzeitig an der Y-Achse der grafischen Darstellung.
  • Seite 549 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Reference Auswahl des Referenzbezugs für referenzbezogene Einheiten (z.B. dBr, V/Vr oder ∆Hz) für Trace A oder Trace B. Kann ein einziger Zahlenwert oder eine Bezugskurve (Referenztrace) sein. Die Bezugskurve kann eine Reihe von Messwerten, die aktuelle Generator-Frequenz oder -Spannung sein oder von Datei (z.
  • Seite 550 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Meas Panel" Referenzwert aus dem zugehörigen Messfunktions-Konfigurationspa- nel wird übernommen. Beispiel: Im Analyzer-Panel ist die Zusatzmessfunktion Input Monitor einge- schaltet: Im Grafiksystem Sweep Graph1 wird als Quelle für den Trace A das Ergebnis der Input Peak-Messung vom Kanal 1 gewählt: Die Messergebnisse der Zusatzmessfunktion Input Monitor Peak wer- den somit als Trace A auf der Y1-Achse aufgetragen.
  • Seite 551 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "O Cursor" Als Referenzwert wird einmalig der Y-Wert des O-Cursor übernom- men. Die Einstellung springt danach auf Value zurück und der Refe- renzwert wird in der nachfolgenden Einstellzeile angezeigt. "Ref 997 Hz"...
  • Seite 552 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Noise Density, Noise Density dB" Messung der Rauschleistungsdichte. Wird nur im Subsystem FFT angeboten. Wird über ein Rauschsignal eine FFT-Analyse gemacht, dann ändert sich der Pegel eines Bins abhängig von dessen Breite. Die Breite eines Bins - auch Analysebandbreite genannt - ist abhängig von der FFT-Size.
  • Seite 553 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Der Wertebereich gestattet unabhängig vom Grafik-System die Eingabe des Wertes 0 V oder negative Werte. Ein Referenzwert von 0 V oder ein negativer Referenzwert macht für Anzeigeeinheiten wie z.B. ∆V oder ∆W durchaus Sinn, bereitet aber Pro- bleme bei logarithmischen Einheiten wie z.B.
  • Seite 554 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Wird eine referenzbezogene Einheit (z. B. dBr oder V/Vr) und ein gleitender Referenz- wert, also Reference = Meas Ch1, Meas Ch2, Gen Track oder ein auf Datei gespei- cherter Referenztrace benutzt, also File oder File Intern, so wird hiermit die darge- stellte Kurve normalisiert, indem die ganze Kurve verschoben, d.h.
  • Seite 555 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Beispiel: In Sweep-Subsystem ist Y-Source = Funct Ch1 eingestellt. Im Analyzer-Panel ist als Messfunktion RMS eingestellt, für die im Function Config- Panel als Einheit dBV gewählt ist. Die Anzeigeeinheit dBV für die Messfunktion RMS kann in das Display-Panel über- nommen werden, gekennzeichnet durch die Tick-Box "Unit Fnct Track".
  • Seite 556 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "aktiviert" Die im Analyzer gewählte Einheit wird für die Darstellung der Mess- daten an der Y-Achse, sowie der Top- und Bottom-Werte, und der Grenzwerte verwendet. Sie erscheint nichtbedienbar neben der Tick Box und gleichzeitig an der Y-Achse der grafischen Darstellung.
  • Seite 557 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Diese Einstellzeile ohne der Möglichkeit des "Unit Fnct Track" erscheint nur für das Grafiksystem Waveform, denn nur diese Zusatzmessfunktion ist unabhängig von einer Function-Einstellung im Analysator und liefert auch bei ausgeschalteter Messfunktion Messergebnisse.
  • Seite 558 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "deaktiviert" Der Benutzer hat die Möglichkeit, eigene Einheitenbeschriftungen zu vergeben. Beispiel: An hochwertigen Mikrofonen gibt es eine Angabe die besagt, welcher Ausgangspegel U bei einem Schalldruck von 0 dBspl (spl = 0dBspl Sound pressure level) ausgegeben wird.
  • Seite 559 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Sweep, FFT, Waveform, Bargraph "Auto" Automatische Engineeringvergabe von p ... M. Die Cursor- und Ska- lierungswerte werden mit dem Engineeringzeichen angezeigt. Die Y-Achse ist mit der Einheit ohne Engineering beschriftet. "Off"...
  • Seite 560 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Lineare oder logarithmische Unterteilung der Y-Achse für Trace A oder Trace B. Für logarithmische Einheiten (dB-Einheiten) und lineare Einheiten, bei denen negative Zahlen auftreten können (z.B. ∆V, ∆W), wird diese Einstellzeile nichtbedienbar mit der Einstellung Lin dargestellt, denn es macht keinen Sinn / ist nicht möglich, dB-Werte oder negative Werte logarithmisch darzustellen.
  • Seite 561 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Der Wert muss immer kleiner als der Top-Wert sein. Negative Werte oder der Wert 0.0000 sind bei Spacing = Log nicht zugelassen. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 804 DISPlay:SWEep<n2>:A:BOTTom...
  • Seite 562 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Wert für die Anzahl von Unterteilungen einer Linear unterteilten Y-Achse (Einstellung Spacing = Lin) durch Hauptgitternetzlinien. Wird hier z.B. der Wert 2 angegeben, so wird die Y-Achse in zwei Abschnitte unter- teilt, d.h., es erscheint eine Hauptgitternetzlinie.
  • Seite 563 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Limit Upper Ein oberer Grenzwert / eine Grenzwertkurve kann für die Messung definiert werden, wobei jeder Messwert mit dem Grenzwert / einer Grenzwertkurve verglichen wird. Der Grenzwert / die Grenzwertkurve wird in das Koordinatensystem der grafischen Darstel- lung rot eingezeichnet.
  • Seite 564 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Value" Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Eingabe eines festen Grenzwertes zu der Einstellung Source = Value. Mit der nachfolgenden Einstellzeile wird ein für alle X-Werte konstan- ter oberer Grenzwert in der Einheit eingegeben, die in der Einstell- zeile Unit Funct Track gewählten wurde.
  • Seite 565 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Hold" Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Der Limitwert oder Limittrace wird nicht mehr verändert. Wird eine Trace-Datei mit Limitwertwert oder Limittrace geladen, so werden die Limitwerte aus der Datei nicht wirksam, sondern der zuletzt einge- stellt Limitwert oder Limittrace wird verwendet.
  • Seite 566 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Jeder START veranlasst das Rücksetzen und die erneute Aufzeichnung der Grenz- wertunterschreitungen. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 806 DISPlay:SWEep<n2>:A:LIMLower auf Seite 806 DISPlay:SWEep<n2>:B:LIMLower Source Bestimmt, wie der untere Grenzwert festgelegt wird.
  • Seite 567 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "File" Verfügbar in den Grafik-Subsystemen Sweep, FFT, Bargraph Verfügbar für alle Grafik-Systeme außer Waveform. Die Grenzwertüberprüfung erfolgt anhand einer Limit-Datei. Eingabe des Dateinamens der Limit-Datei erfolgt in der nachfolgen- den Einstellzeile.
  • Seite 568 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Source Value Lower-Limitwert, wenn für Source = Value gewählt ist. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 807 DISPlay:SWEep<n2>:A:LIMLower:SOURce:VALue auf Seite 807 DISPlay:SWEep<n2>:B:LIMLower:SOURce:VALue Source Filename Filename für eine Lower-Limit-Kurve, wenn für Source = File gewählt ist.
  • Seite 569 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Die Limitlinien, die mit -100 dBV und -150 dBV festgelegt wurden, werden durch einen Parallelverschiebungswert von 25 dBV auf -75 dBV und -125 dBV geschoben. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 807...
  • Seite 570 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Nach der symmetrischen Verschiebung haben beide Kurven nur noch einen Abstand von 20 dBV. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 808 DISPlay:SWEep<n2>:A:LIMShift:SYMMetrical auf Seite 808 DISPlay:SWEep<n2>:B:LIMShift:SYMMetrical New scan Diese Einstellzeile erscheint nur für Grafiksysteme, die Multiscans (Scan = Multi)
  • Seite 571 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Ermöglicht die Eingabe des Dateinamen einer Trace-Datei, deren Scans einen aktuel- len Scan ersetzen oder an den aktuellen Trace angefügt werden sollen. Ob Scans ersetzt oder angefügt werden sollen, wird mit der vorherigen Einstellzeile "New scan"...
  • Seite 572 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Hold" Die folgende Einstellzeile "X Axis" wird nicht bedienbar angezeigt. Die X-Achse behält die zum Zeitpunkt der Umschaltung auf "Hold" aktu- elle Einstellung und dient der Sicherung der X Achse gegen verse- hentliche Zerstörung.
  • Seite 573 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Das Grafik-Subsystem Bargraph hat eine nicht maßstäbliche X-Achse, die nicht ange- zeigt wird und somit nicht beeinflussbar ist. Anders hingegen für das Grafik-Subsystem Sweep Graph1 … 4. Hier wird die Funktio- nalität dieser Einstellzeile von der darüberliegeden Einstellzeile "X-Source"...
  • Seite 574 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Phase" Abhängig von der aktuellen Sweepeinstellung wird die Belegung der X-Achse als Phasenachse angezeigt. Nur für die Generatorfunktion Stereo Sine verfügbar "Voltage Dig" Abhängig von der aktuellen Sweepeinstellung in den digitalen Gene- rator-Instrumenten wird die Belegung der X-Achse als digitale Pegel- achse angezeigt.
  • Seite 575 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Diese Einstellzeile ist nicht bedienbar, wenn in der darüberliegenden Einstellzeile Unit Funct Track eine dB- oder %-Einheit gewählt ist, da diese Einheiten nicht mit einem Engineering versehen werden. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform "Auto"...
  • Seite 576 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "deaktiviert" Ein frei eingebbarer Schriftzug erscheint an der X-Achse der grafi- schen Darstellung. Fernsteuerbefehl: auf Seite 816 DISPlay:SWEep<n2>:X:LABel:AUTO auf Seite 816 DISPlay:SWEep<n2>:X:LABel:USER Unit Auto Einstellung, ob sich der Schriftzug der Einheit, der an der X-Achse angezeigt wird, an der Einstellung in der Einstellzeile Unit orientiert oder frei eingebbar ist.
  • Seite 577 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Referenzwert mit Einheit für referenzbezogene Einheiten der X-Achse. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform Fernsteuerbefehl: auf Seite 816 DISPlay:SWEep<n2>:X:REFerence:VALue Scaling Manuelle oder automatische Skalierung der X-Achse. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform "Manual"...
  • Seite 578 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Setzt den linken Wert der X-Achse. Diese Einstellzeile ist nur dann bedienbar, wenn "Scaling" = "Manual" gewählt ist. Negative Werte oder der Wert 0.00000 sind bei "Spacing" = "Log" nicht zugelassen. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform Fernsteuerbefehl:...
  • Seite 579 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Divisions" Bei der Einstellung "Spacing" = "Lin": Vorgegebene Unterteilung einer linear unterteilten X-Achse durch Hauptgitternetzlinien. Die gewünschte Anzahl von Unterteilungen wird in der nachfolgenden Einstellzeile eingestellt. Beim Verkleinern des Grafikfensters entfallen diese Hauptgitternetzli- nien nicht! "Steps"...
  • Seite 580 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "2, 4, 5" Bei der Einstellung Spacing = Lin: Unterteilung der Hauptgitternetzlinien einer linear unterteilten X- Achse in 2, 4 oder 5 Abschnitte. Wird hier z.B. der Wert 2 angegeben, so wird der Bereich zwischen zwei Hauptgitternetzlinien in 2 Abschnitte aufgeteilt, d.h., es erscheint zwischen den Hauptgitternetzlinien jeweils eine Hilfsgitternetzlinie.
  • Seite 581 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Eingabefelder für frei eingebbare Texte zur Darstellung in den grafischen Darstellun- gen. Verfügbar in den Grafik-Subsystemen Sweep, FFT, Waveform, Bargraph Fernsteuerbefehl: auf Seite 815 DISPlay:SWEep<n2>:TITLe:DESCription auf Seite 805 DISPlay:SWEep<n2>:A:LEGend:DESCription auf Seite 805 DISPlay:SWEep<n2>:B:LEGend:DESCription Store Trace as...
  • Seite 582 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Equalization Ein Trace wird als Equalization-Datei abgespeichert, um sie dem List" Generator als Vorverzerrungs-Datei zur Verfügung zu stellen. Mit jedem Abspeichern einer Equalization-Datei wird die Generator- Equalization-Datei neu geladen, unabhängig davon, ob "Modify Equ." eingeschaltet ist oder nicht.
  • Seite 583 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Trace Wird angeboten für "Store Trace as" = "Equalization List" oder "Limit List" und gibt an, ob der Datensatz von Trace A oder Trace B für die Erzeugung der entsprechenden Listen herangezogen wird.
  • Seite 584 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Beispiel: Ein Lautsprecherfrequenzgang hat zu höheren Frequenzen hin einen Abfall von ca. 10 dB. Der Frequenzgang soll durch eine Generator-Vorverzerrung (Equalization) ausgegli- chen werden. Dazu wird ein Generatorsweep gestartet und die Frequenzgangkurve aufgenommen.
  • Seite 585 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Additiver Wert für die Erzeugung von Grenzwert-Dateien, ausgehend von einem Trace-Datensatz eines idealen Messobjektes. Die Erzeugung zweier Grenzwert- Dateien jeweils mit einem positiven und einem negativen Offset gestattet die Generie- rung eines Toleranzschlauches.
  • Seite 586 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "3 dig. / 0.1 dB, 4 dig. / 0.01 dB,5 dig. / 0.001 dB, 6 dig. / 0.0001 dB, 7 dig. / 0.00001 dB" Bedeutung der Parameterliste anhand eines Beispiels: 5 dig.

  • Seite 587: Softkeymenü

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung 5.44.4 Softkeymenü Mit einem umfangreichen Softkeymenü kann die Darstellung unter anderem ● automatisch skaliert (Autoscale) ● gedehnt (Zoom) ● mit vertikalen und horizontalen Cursoren vermessen (Cursor) oder mit ● Markern (Marker) versehen werden.
  • Seite 588 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Ebene 1" "Ebene 2" "Ebene 3" "Ebene 4" Kurzbeschreibung "O Hor A" O-Cursor wird ein hori- zontaler Cursor auf dem Trace A "O Hor B" Dito auf dem Trace B "Movement (Next Sprungverhalten des O- Pixel)"...
  • Seite 589 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Ebene 1" "Ebene 2" "Ebene 3" "Ebene 4" Kurzbeschreibung "Next Harmonic" In der FFT-Darstellung zwischen Harmonischen "Back" Eine Ebene zurück "Set O Cursor" Setzt den O-Cursor … "Max" … auf das Kurvenmaxi- "Min"...
  • Seite 590 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Ebene 1" "Ebene 2" "Ebene 3" "Ebene 4" Kurzbeschreibung "Set to Value" Marker auf einen Wert setzen, der nachfolgend eingegeben werden kann "Track to Max" Marker auf das Maximum der Trace A-Kurve set- ""...
  • Seite 591 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Ebene 1" "Ebene 2" "Ebene 3" "Ebene 4" Kurzbeschreibung "Act Curs In" Um den aktiven Cursor (durchgezogene Line) herum wird die grafische Darstellung vergrößert. Ist der akt. Cursor ein Vertikalcursor, wird ein Ausschnitt der X-Achse dargestellt, ist er ein...

  • Seite 592: Einzeldurchlauf

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung "Ebene 1" "Ebene 2" "Ebene 3" "Ebene 4" Kurzbeschreibung "Restart Min/Max" Löscht die Min/Max-Kur- ven und Grenzwertverlet- "Lim Violation" zungsanzeigen für die grafische Darstellung und beginnt erneut mit dem Sammeln der Min/ Max-Daten und der Überprüfung auf Grenz- wertverletzungen.

  • Seite 593: Kurvenschar

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Zusätzlich werden mit der Einstellung zwei weitere Scans, die Min- und Max-Kurven generiert, sinngemäß wie in der folgen- den Grafik für eine Kurvenschar. 5.44.6 Kurvenschar Die Anzahl der Messreihen ist beim R&S UPP nicht auf einen X-Durchlauf beschränkt, sondern kann für das Grafiksystem Sweep Graph1 …...
  • Seite 594 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung Alle aufgenommen Messreihen werden gespeichert (sowohl intern, als auch nach Bedarf vom Benutzer auf Datei) und können als eine Einheit dargestellt, neu skaliert und wieder geladen werden. Beim Generator ist zusätzlich zum X-Sweep noch ein zweiter Sweep, der Z-Sweep möglich.
  • Seite 595 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kurven-, Spektrum- und Balkendarstellung werden für die Ermittlung der Skalenendwerte immer alle verfügbaren Kurven berück- sichtigt. Alle anderen Aktionen, z. B. das Setzen des Cursors auf den Min- oder Max-Wert beziehen sich immer auf den aktuellen Scan. Für die Überprüfung von Grenzwertver- letzungen, einzustellen mit werden alle Kurven gegen die beiden gleichen Grenzwertkurven geprüft.

  • Seite 596: Interpolation Auf Die Gemeinsame X-Achse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste Ist die Messwert-Liste eingeschaltet, werden nach Veränderung des Scan-Index jeweils die Listen neu aufgebaut, weil in der Messwert-Liste nur ein Scan dargestellt wird. 5.44.7 Interpolation auf die gemeinsame X-Achse Damit beliebige Messkurven als Bezug benutzt oder zum Vergleich gleichzeitig darge- stellt und mit den Cursors ausgemessen werden können, müssten sie eigentlich alle die gleichen X-Werte haben.

  • Seite 597: Grafische Darstellung, Erklärung Der Elemente

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste 5.45.1 Grafische Darstellung, Erklärung der Elemente 1: Messwertspalten In maximal vier Spalten werden Trace A, Trace B und die zugehörigen X-Achsen als Zahlenwerte angezeigt. 2: Pfeil Farbige Pfeilsymbole zeigen in die Richtung, in der ein Cursor das Anzeigefenster ver- lassen hat.
  • Seite 598 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste Mit der Softkey-Funktion "Find Cursor "kann das Anzeigefenster so justiert werden, dass der aktive Cursor in der Bildmitte erscheint. 5: Nummerierung der Messwerte Die einzelnen Messwerte werden von 1…n durchnummeriert. 6: Scan-Nummer Besteht eine Messkurve (Trace) aus mehreren Einzelkurven (Scans), so kann der gewünschte Scan mit NEXT SCAN oder mittels Maus hier ausgewählt werden.

  • Seite 599: Aufruf

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste "All", "Lim upper", "Lim lower", "Lim upp & low", "Harmonics", "Peaks" 9: Auswahlrahmen Dient dem Durchrollen der Messwert-Liste. Stößt der Auswahlrahmen am oberen oder unteren Rand der Messwert-Liste an, wird die Liste unter dem Fenster durchgerollt. 10: Config Ein rechter Mausklick an beliebiger Stelle öffnet ein Kontext-Menü, ein linker Mausklick öffnet das zugehörige DispConfig-Panel.
  • Seite 600 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste Unit Die hier eingestellte Einheit wird über der Messergebnisspalte von Trace A, Trace B oder den Werten der X-Achse angezeigt: Engineering Die Messwerte von Trace A oder Trace B und die Werte der X-Achse werden mit dem hier gewählten Engineering angezeigt: Unit Auto Einstellung, ob sich der Schriftzug der Einheit, der über der Messergebnisspalte von...
  • Seite 601 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwert-Liste Resolution Anzahl der Ziffern, mit denen die Messergebnisse von Trace A und Trace B und die Werte der X-Achse dargestellt werden. Selection Harmonics Wurde in der grafischen Darstellung über das Softkeymenü die Anzeige der Harmoni- schen eingeschaltet, so kann über das Softkeymenü...

  • Seite 602: Softkeymenü

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Numerisches Anzeigefeld Die Nummer 0 kennzeichnet den neuesten Scan, je negativer die Nummer, desto älter der Scan. 5.45.4 Softkeymenü Erklärung der einzelnen Menüpunkte: Ebene 1 Ebene 2 Kurzbeschreibung "Close" Schließt die Messwert-Liste "Find Cursor" Justiert das Anzeigefenster der Messwert-Liste so, dass der Datensatz mit dem Cursor in der...

  • Seite 603: Grafische Darstellung, Erklärung Der Elemente

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Numerisches Anzeigefeld sind die einzelnen Spalten den Messfunktionen von links nach rechts in folgender Rei- henfolge fest zugewiesen: Messergebnisse der Analyzer Function, Level Monitor, Input Monitor, Freq/Phase. Sind einzelne Analyzer Messfunktionen in dem Panel Analyzer Function ausgeschal- tet, wird die zugehörige Messergebnisanzeige ausgeblendet.
  • Seite 604 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Numerisches Anzeigefeld 1: Bezeichnung der Messfunktion Bezeichnung der aktuellen Messfunktion in der Reihenfolge von links nach rechts: Function, Level Monitor, Input Monitor, Freq/Phase. Wird die Messfunktion im Analyzer Panel umgestellt, ändern sich die Schriftzüge. 2, 3: Messergebnis von Kanal 1, Messergebnis von Kanal 2 in der oben angegebenen Reihenfolge.

  • Seite 605: Limitverletzungsanzeige

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Numerisches Anzeigefeld 9: Limitverletzungsanzeige Messergebnis in grüner Farbe: Grenzwertüberwachung ausgeschaltet oder Messergebnis liegt innerhalb voreinge- stellter Grenzen. Messergebnis in roter Farbe: Aktuelle Grenzwertverletzung liegt vor. Einstellung der Grenzwerte siehe Kapitel 5.47, "Kombi-Anzeige", auf Seite 596). Messung ist im Analyzer-Panel ausgeschaltet.

  • Seite 606: Einstellzeilen Des Bedienpanels

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige 5.46.3 Einstellzeilen des Bedienpanels Das Numerische Anzeigefeld hat kein eigenes Bedienpanel, es wirken sich aber eine Reihe von Einstellungen aus den Messergebniskonfigurations-Panels der Kombi- Anzeigen auf die Darstellung der Messergebnisse aus: Unit Unit Auto Resolution Engineering...

  • Seite 607: Grafische Darstellung, Erklärung Der Elemente

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige 5.47.1 Grafische Darstellung, Erklärung der Elemente 1: Messfunktion Messfunktion in der Titelzeile Kombianzeige 2: Minimalwert / Maximalwert Der seit START gemessene niedrigste / höchste Wert, einzustellen über 3: Messwertanzeige Aktueller Messwert. Färbt sich der Messwert rot, liegt eine aktuelle Grenzwertverletzung vor. 4: Grenzwertmarkierung Stellt die unter angegebenen unteren und oberen Grenzwerte in der Balkenanzeige grafisch dar.
  • Seite 608 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige angegebenen unteren und oberen Grenzwert numerisch dar. Färbt sich der Wert rot, dann bedeutet dies, dass nach START eine Verletzung des unteren / oberen Grenz- wertes auftrat. Diese Grenzwertverletzung wird optisch so lange festgehalten, bis START oder eine neue Eingabe des unteren / oberen Grenzwertes diese Haltefunktion zurücksetzt.

  • Seite 609: Aufruf

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige 5.47.2 Aufruf Es gibt mehrere Möglichkeiten, die Kombi-Anzeige zu öffnen: ● Über die Menüzeile ... … das Numerische Anzeigefeld öffnen, … … mit der Maus auf die gewünschte Messergebnisanzeige doppelklicken. ● Über die Menüzeile die Kombi-Anzeige direkt öffnen Die Menüs unterscheiden sich geringfügig in zwei- oder multikanaligen Instrumen- ten.

  • Seite 610: Einstellzeilen Des Bedienpanels

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige In den Messergebnis-Konfigurationspanels wird eingestellt, wie Messergebnisse im Numerischen Anzeigefeld und in der Kombi-Anzeige dargestellt werden. Was und wie gemessen wird, wird im Analysator-Panel eingestellt. Die Messergebnis-Konfigurationspanels werden über die Menüzeile geöffnet. Es können 4 verschiedene Messergebnis-Konfigurationspanels gewählt werden.
  • Seite 611 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige Für Multikanal-Instrumente werden die Messergebnisanzeigen von Function, Level Monitor und Input-Monitor für alle Kanäle völlig identisch konfiguriert, weswegen nur eine Spalte angeboten wird. Für Zwei- und Multikanalinstrumente ist das Konfigura- tionspanel der reinen Frequenzmessung immer einspaltig. Für Zwei- und Multikanal-Instrumente ist das Konfigurationspanel für die Freq/Phase Messergebnisse im Betriebsmode "Freq &...
  • Seite 612 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige Display Nur für zweikanalige Instrumente: Mit dem Show-Druckknopf wird die Kombi-Anzeige für einen Messwert eingeschaltet. Ausgeschaltet wird sie, sofern sie den Fokus hat, durch CLOSE oder mit der Maus über die Titelleistenschaltfläche Copy to Ch2 Nur für zweikanalige Instrumente: Für zweikanalige Messungen gibt es die Funktion "Copy to Ch2"...
  • Seite 613 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige Diese Einstellzeile bestimmt, in welcher Einheit die Messergebnisse dargestellt werden sollen. Welche Parameterliste für dieses Auswahlfeld angeboten wird, hängt davon ab, ob das analoge oder digitale Analyzer-Instrument eingestellt wurde und zu welcher der 4 Ana- lyzer-Messfunktionen das Panel geöffnet wurde.
  • Seite 614 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "deaktiviert" Der Benutzer hat die Möglichkeit, eigene Einheitenbeschriftungen zu vergeben. Beispiel: An hochwertigen Mikrofonen gibt es eine Angabe die besagt, welcher Ausgangspegel U0dBspl bei einem Schalldruck von 0 dBspl (spl = Sound pressure level) ausgegeben wird. Wird der gemessene Mikrofonausgangspegel in der referenzbezoge- nen Einheit dBr angezeigt und für den Referenzwert U0dBspl einge- geben, dann erfolgt die Pegelanzeige des R&S UPP zwar in dBr, ent-...
  • Seite 615 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "Off" Kein Engineering. Messergebnis, Grenzwerte und Min/Max-Werte immer in der Darstel- lung 1.0 E "µ, m, k" Engineering fest auf µ, m oder k. Die darzustellenden Werte werden mit dem Faktor 1.0 E , 1.0 E oder 1.0 E...
  • Seite 616 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige Reference Bild 5-28: Referenz-Menü für Zwei- und Multikanalinstrumente Auswahl des Referenzbezugs für referenzbezogene Einheiten für das Messergebnis. "Value" Als Referenzwert wird mit der nachfolgenden Einstellzeile ein Zahlen- wert mit Einheit eingegeben. Hinweis: Bei manueller Umschaltung von einem gleitenden Refe- renzwert (Meas Ch1, Meas Ch2, Gen Track) auf Value wird der zuletzt gültige Fest-Referenzwert restauriert.
  • Seite 617 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "Gen Track" Die derzeit gültige sowie jede neu eingestellte Generatorspannung wird als Referenzwert gespeichert und kann dann (von allen Kanälen) zur referenzbezogenen Darstellung verwendet werden. Wurde in der Einstellzeile "Unit" eine referenzbezogene Einheit gewählt, dann wird das Messergebnis auf diesen Referenzwert bezogen und dargestellt.
  • Seite 618 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige Left Setzt den linken Wert der Balkenanzeige. Negative Werte oder der Wert 0.00000 sind bei "Spacing" = "Log" nicht zugelassen und können nicht eingegeben werden. Fernsteuerbefehl: auf Seite 823 SENSe<n1>:LEFT<n2> auf Seite 820 SENSe3:FREQuency:LEFT auf Seite 824 SENSe3:PHASe:LEFT...
  • Seite 619 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "Divisions" Bei Einstellung "Spacing" = "Lin": Vorgegebene Unterteilung einer linear unterteilten Balkenanzeige durch Hauptlinien. Die gewünschte Anzahl von Unterteilungen wird in der nachfolgenden Einstellzeile eingestellt. Beim Verkleinern der Kombi-Anzeige entfallen diese Hauptlinien nicht! "Steps"...
  • Seite 620 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "Coarse, Fine" Bei Einstellung "Spacing" = "Log": Grobe oder feine Unterteilung der Hauptlinien einer logarithmisch unterteilten Balkenanzeige durch Hilfslinien. Bild 5-29: Coarse: Nur die Hilfslinie 2 und 5 Bild 5-30: Fine: Alle Hilfslinien Limit Lower Untere Grenzwertüberprüfung ein/ausschalten.
  • Seite 621 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "aktiviert" Untere Grenzwertprüfung eingeschaltet. Mit der nachfolgenden Einstellzeile wird ein unterer Grenzwert in der Einheit eingegeben, die in der Einstellzeile Unit gewählten wurde. Für das Messergebnis kann ein unterer Grenzwert definiert werden. Jeder Messwert wird mit diesem Grenzwert verglichen.
  • Seite 622 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "deaktiviert" Untere Grenzwertprüfung ausgeschaltet. Fernsteuerbefehl: auf Seite 823 SENSe<n1>:LIMLower<n2> auf Seite 823 SENSe<n1>:LIMLower<n2>:VALue SENSe<n1>: <n1> = 1| 2 | 6 (Funktionsmessungen | Input Monitor | Level Monitor) ; LIMLower<ch>: <ch>= 1 | 2 (2 nur für zweikanalige Geräte) auf Seite 820 SENSe3:FREQuency:LIMLower auf Seite 821...
  • Seite 623 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "aktiviert" Obere Grenzwertprüfung eingeschaltet. Mit der nachfolgenden Einstellzeile wird ein oberer Grenzwert in der Einheit eingegeben, die in der Einstellzeile Unit gewählten wurde. Für das Messergebnis kann ein oberer Grenzwert definiert werden. Jeder Messwert wird mit diesem Grenzwert verglichen.

  • Seite 624: Softkeymenü

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Kombi-Anzeige "deaktiviert" Obere Grenzwertprüfung ausgeschaltet. Fernsteuerbefehl: auf Seite 823 SENSe<n1>:LIMUpper<n2> auf Seite 824 SENSe<n1>:LIMUpper<n2>:VALue SENSe<n1>: <n1> = 1| 2 | 6 (Funktionsmessungen | Input Monitor | Level Monitor) ; LIMLower<ch>: <ch>= 1 | 2 (2 nur für zweikanalige Geräte) auf Seite 821 SENSe3:FREQuency:LIMUpper auf Seite 821...

  • Seite 625: Grenzwertüberwachung

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Grenzwertüberwachung Messfunktion geöffneten Kombi-Anzeigen. Bei Multikanal-Instrumenten gibt es keine individuellen Einstellungen für einzelne Kanäle. Die Einstellungen für Store Reference, Show Min/Max, Show Lim Low und Show Lim Upp können deshalb sofort 1 zu 1 im zugehörigen Messergebnis-Konfigurationspanel abgebildet werden.

  • Seite 626: Kurven- Und Balkendarstellungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Grenzwertüberwachung 5.48.1 Kurven- und Balkendarstellungen Ein unterer und ein oberer Grenzwert oder eine Grenzwertkurve kann für jedes Grafik- Subsystem in jedem Display-Kofigurationspanel getrennt für Trace A und Trace B ein- gegeben werden. Eingabe als Wert: Die Darstellung des Grenzwertes in der grafischen Darstellung erfolgt als Gerade.
  • Seite 627 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Grenzwertüberwachung Jeder Messwert wird mit dem Grenzwert bzw. der Grenzwertkurve verglichen und bei Grenzwertverletzung als roter Punkt in die Kurven- oder durch rote Balken in der Bal- kendarstellung gekennzeichnet. Bei einer Multiscanaufzeichnung in den Grafik-Subsystemen Sweep Graph 1…4 wer- den alle Scans eines Traces am zugehörigen Grenzwert oder der Grenzwertkurve geprüft.
  • Seite 628 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Grenzwertüberwachung Zusätzlich zu den roten Punkten auf dem Kurvenzug oder den roten Balken der Bal- kendarstellung gibt es in der rechten unteren Ecke der grafischen Darstellung und der Messwert-Liste eine Anzeige für Grenzwertverletzungen, die es gestattet, auf einen Blick zu erkennen, ob eine Grenzwertverletzung vorliegt.

  • Seite 629: Messergebnisse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Grenzwertüberwachung "Limit Lower aktuell" Der Limit Lower-Wert wird aktuell verletzt. 5.48.2 Messergebnisse Ein unterer und ein oberer Grenzwert kann in jedem Messergebnis-Kofigurationspanel angegeben werden: Die Darstellung der Grenzwerte in der Kombi-Anzeige erfolgt als rote Grenzwertmar- kierung (Klammer) in der Balkenanzeige und als Zahlenwerte: Eine aktuelle Grenzwertverletzung wird durch eine rote Messwertanzeige und eine rote Balkenanzeige angezeigt:...

  • Seite 630: Messwertreihen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Messwertreihen Im Numerischen Anzeigefeld ist diese Haltefunktion nicht erkenntlich! 5.49 Messwertreihen Messwertreihen aus aufgenommenen Funktionsmessergebnissen, Sweeps, FFT-, Waveform- oder Bargraph-Daten können aus unterschiedlichen Gründen auf eine Datei abgelegt werden: ● Um sie später wieder als Protokoll, zum Vergleich oder zum nachträglichen Bear- beiten zu laden.

  • Seite 631: Equalization-Dateien

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Speichern ● Skalierung auf den Achsen (Lin/Log) ● Left/Right- und Top/Bottom-Werte der Achsenskalierung ● Grenzwerte für die Y-Achsen ● Referenzwerte der Achsen Diese Informationen beeinflussen beim Laden der Trace-Datei das entsprechende DispConfig-Panel so, dass die Einstellzeilen die in der Datei gespeicherten Informatio- nen wiedergeben.

  • Seite 632: Sweeplisten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Speichern Genaue Beschreibung des Speicherformates siehe Kapitel 5.52.2, "Equalization- Dateien", auf Seite 636. 5.50.3 Sweeplisten Eine Sweep Liste enthält eine beliebige Sweep-Achse. Da die einzelnen X-Werte aus einer aktuellen Messwertreihe extrahiert werden, liegen sie in aufsteigender Reihen- folge vor.

  • Seite 633: Laden

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Eine Grenzwertliste muss mindestens zwei verschiedene Punkte enthalten, wodurch sich eine Gerade bildet. Wird eine Grenzwertliste aus einer Multiscandarstellung heraus abgespeichert (auch die Min/Max-Scans bei der Single Scan Darstellung), werden die Y-Werte dem aktuell ausgewählten Scan entnommen.
  • Seite 634 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden rungen sind erlaubt. Die Betätigung der …-Schaltfläche öffnet den Fileselector mit allen bekannten Eigenschaften. Beim Ladevorgang wird getestet, ob die Trace-Datei geladen werden kann. Beim Abspeichern von Trace-Dateien wird eine Kennung eingetragen, aus der einwandfrei hervorgeht, von welchem Grafik-System aus die Datei gespeichert wurde.
  • Seite 635 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Enthält die Datei Referenz- und/oder Grenzwert-Traces, so wird in den entsprechen- den Einstellzeilen File Intern angezeigt. File Intern besagt, dass nicht ein einzelner Wert vorliegt (so wie dies z.B. bei Reference, Limit Upper oder Limit Lower mit der Ein- stellung Value der Fall wäre) sondern ein Trace und dass dieser Trace einer unter Y- Source = File: Trace A oder File: Trace B geladenen Datei entnommen wurde.

  • Seite 636: Im Multiscan-Betrieb Die Messungen Umschalten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Wird in den Einstellzeilen "Reference", "Limit Upper" und/oder "Limit Lower" die Ein- stellung Hold gewählt, werden die aktuellen Einstellungen beibehalten und nicht durch das Laden einer Trace-Datei verändert! Umschaltung der Y-Source: Die Darstellung und das Löschen von Traces hängt maßgeblich von der Umschaltung der Y-Source, also der Quelle der Traces, ab.

  • Seite 637: Das Zuletzt Geladen File Bestimmt Die X-Achse

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Beispiel: Basiseinheit ändert sich: Im Analyzer ist die Messfunktion RMS eingestellt. Als Darstellungseinheit ist dBV gewählt. Im Sweep Graph Config Panel ist als "Y-Source" Funct Ch1 eingestellt, d.h., dass die Messergebnisse der RMS-Messung auf der Y-Achse dargestellt werden. Zusätzlich ist im Analyzer die Phasenmessung mit der Anzeigeeinheit Rad eingestellt.

  • Seite 638: Anfügen Oder Ersetzen Von Scans

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden 5.51.1.5 Laden von Trace-Dateien, abhängig von der Einstellung Singlescan oder Multi- scan Abhängig von "Scan" = Single oder "Scan" = Multi ändert sich das Erscheinungsbild beim Laden oder Aufzeichnen von Scans. Einstellung "Scan" = Multi Wird ein Trace von Datei geladen und liegt in der Datei ein Multi-Scan vor, werden so viele Scans aus der Datei entnommen wie vorhanden sind oder bis die in der Einstell- zeile History angegebene Zahl erreicht ist.

  • Seite 639: Mess-Scans An Vorhandene Scans Anfügen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Die anzufügenden oder zu ersetzenden Scans können von einer Messung oder von einer Datei kommen. Die mit Abstand am häufigsten benutzte Einstellung wird "New Scan" = Append, also anfügen, sein. Für das Anfügen oder Ersetzen von Scans gibt es nun eine Reihe von Möglichkeiten, die von folgenden Einstellungen und Gegebenheiten abhängen: ●...

  • Seite 640: Scans Aus Einer Datei Importieren Und Einen Vorhandenen Scan Ersetzen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Eine Datei wird nur dann importiert, wenn die Basis-Einheit aus der Datei zu der Y- Source-Einstellung passt, bzw. wenn die Einheit in dem Grafik-Subsystem erlaubt ist. Wenn also z.B. "Y-Source" = Funct Ch1 und die eingestellte Analyzermessfunktion = RMS, dann passt eine Trace-Datei mit der Basis-Einheit Volt.

  • Seite 641: Equalization-Dateien

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden Wenn also z.B. "Y-Source" = Funct Ch1 und die eingestellte Analyzermessfunktion = RMS, dann passt eine Trace-Datei mit der Basis-Einheit Volt. Eine Trace-Datei mit der Basis-Einheit % würde mit einer Fehlermeldung abgelehnt werden. Beim Laden einer Trace-Datei muss genau angegeben werden, welcher Trace aus der Datei geladen werden soll (File: Trace A oder File: Trace B).

  • Seite 642: Grenzwert-Dateien

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format ● SPI für Intervalwerte in s ● DWL für Verweilzeitwerte in s Anhand dieser Dateinamenerweiterung erkennt der R&S UPP, ob der Ladevorgang erlaubt ist. Es empfiehlt sich daher, die Dateinamenerweiterung der alten R&S UPL- Dateien nicht zu verändern! 5.51.4 Grenzwert-Dateien Das Laden von Grenzwert-Dateien erfolgt in den DispConfig-Panels in den Einstellz-...
  • Seite 643 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Die einzelnen Parameter werden durch TAB voneinander getrennt. schwarz: Erklärung der Felder. Diese Schriftzüge werden nicht in der Trace-Datei abgespeichert. grün: Feste Einträge im ASCII-Format, um die Zuordnung der folgenden Daten zu erleichtern.
  • Seite 644 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Bedienhandbuch 1411.1055.31 ─ 09...
  • Seite 645 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 646: Equalization-Dateien

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Beispiel eines Trace-Datensatzes: Der Trace-Datensatz wurde aus dem Subsystem FFT Graph erzeugt. UPV FFT TRACE FILE Heading String R&S UPP800 Serial no: 123456, 2012/24/5, 9:51:42 X Axis Trace A Trace B Frequency FFT Level Ch1 FFT Level Ch2 Frequency / Hz FFT Level Ch1 / dBV FFT Level Ch2 / V Hz dBV V LIN LIN LIN...

  • Seite 647: Beispiel Eines Equalization-Datensatzes

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Die einzelnen Parameter werden durch TAB voneinander getrennt. schwarz: Erklärung der Felder. Diese Schriftzüge werden nicht in der Equalization- Datei abgespeichert. grün: Feste Einträge im ASCII-Format. rot: Einträge, die sich abhängig von den Einstellungen im entsprechenden DispConfig- Panel ändern.

  • Seite 648: Sweeplisten

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format 1940.386596679688 2496.481933593750 2000.000000000000 4583.853027343750 Wird der Datensatz von Hand nachbearbeitet, können an beliebiger Stelle vor den X/Y-Pärchen Kommentarzeilen eingefügt werden, die mit einem '#' am Zeilenanfang zu kennzeichnen sind. Der Datensatz darf auf keinen Fall durch Kommentare unterbrochen werden! 5.52.3 Sweeplisten Die Sweeplisten-Daten werden im Klartext im ASCII-Format abgespeichert.

  • Seite 649: Grenzwert-Dateien

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Format Beispiel eines Sweeplisten-Datensatzes: UPV SWEEPLIST FILE 9 # Datacount Hz # Basic unit 16.000000000000 20.000000000000 25.000000000000 31.500000000000 40.000000000000 50.000000000000 63.000000000000 80.000000000000 100.000000000000 Wird der Datensatz von Hand nachbearbeitet, können an beliebiger Stelle vor den Fre- quenzwerten Kommentarzeilen eingefügt werden, die mit einem '#' am Zeilenanfang zu kennzeichnen sind.

  • Seite 650: Beispiel Eines Grenzwert-Datensatzes

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Offset ON/OFF Ein Kommentar der besagt, dass bei der Generierung einer Grenzwert-Datei aus einer Messwertreihe auf die Y-Daten ein Offset-Wert addiert wurde (ON) oder nicht (OFF). Offsetwert Ein Kommentar der besagt, welcher Offsetwert bei der Generierung einer Grenzwert-Datei aus einer Messwertreihe auf die Y-Daten addiert wurde.
  • Seite 651 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Aus dieser Messwertreihe wird mittels "Store Trace as" Limit List eine Grenzwert-Datei mit 30 X/Y-Wertepaaren erzeugt und unter LH_30_up.lim abgespeichert. Die Y-Werte der Grenzwertkurve sind mit einem additiven Versatz von 10 dBV versehen, so dass sich eine gegenüber der Messwertreihe um 10 dBV parallelverschobene Grenzwert- kurve ergibt.
  • Seite 652 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Betriebssystem des R&S UPP vorhanden ist. Der Editor zeigt einen Datensatz, wie er in der linken Tabellenspalte dargestellt wird. Dieser Datensatz wird nun so modifiziert, wie er in der rechten Tabellenspalte darge- stellt wird.
  • Seite 653 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Analog zu der Vorgehensweise der Modifikation einer Grenzwert-Datei für die obere Grenze eines Toleranzschlauches kann eine Grenzwert-Datei für die untere Grenze eines Toleranzschlauches erzeugt werden. Zusammen ergeben die beiden Grenzwert- Dateien den gewünschten Toleranzschlauch. Beispiel: Aus dem Tracedatensatz einer Waveform-Datei soll eine Sweep-Datei gemacht wer- den.
  • Seite 654 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Die Datensätze sind verkürzt dargestellt. Erklärung der Änderungen: Bedienhandbuch 1411.1055.31 ─ 09...
  • Seite 655 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Editieren Um die Änderungen vorzunehmen, wird die Waveform-Trace-Datei (z.B. mywav.trc) in einen ASCII-Editor geladen, wie z.B. den Windows Editor, der unter Zubehör auf jedem Windows Betriebssystem des R&S UPP vorhanden ist. Der Editor zeigt einen Datensatz, wie er in der linken Tabellenspalte dargestellt wird.

  • Seite 656: Exportieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Exportieren muss ein zur Waveform identischer Kurvenverlauf, jedoch mit gänzlich anderer X- Achse zu sehen sein. 5.54 Exportieren Der häufigste Fall für die Notwendigkeit einer Exportierung von Trace-Dateien, Equali- zation-Dateien, Sweeplisten und Grenzwert-Dateien dürfte wohl die Weiterverarbeitung in Microsoft Excel sein.
  • Seite 657 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Exportieren Durch diese Umstellung wird erreicht, dass in Excel der Punkt innerhalb von Zahlen als Dezimalpunkt interpretiert wird. Da der R&S UPP mit englischsprachigem Betriebssystem für englischsprachige Regio- nen ausgeliefert wird, werden R&S UPP-intern die Trace-Dateien ausschließlich im englischen Zahlenformat (Dezimalpunkt, nicht Dezimalkomma) erzeugt und können somit ohne den geringsten Nachbearbeitungsaufwand in Excel weiterverarbeitet wer- den.
  • Seite 658 www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Exportieren Die zu exportierende Datei auswählen. Es erscheint eine Dialogbox, in der keine Änderungen vorgenommen werden müssen, sofern Start / Control Panel / Regional and Language Options" im Auslieferungszu- stand "English (United Kingdom)" steht. Fertig stellen.

  • Seite 659: Laden Und Abspeichern

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden und Abspeichern Wurde die Language Option verändert, ist evtl. eine Anpassung des "Decimal separa- tor" und des "Thousands separator" notwendig, einzustellen unter Text Import Wizard - Step 3 of 3, Button "Advanced ...". Um ein EXCEL-File zu erhalten, das dem ursprüngliche Trace-File ähnelt, bietet es sich an, alle Zellen mit "Scientific"...

  • Seite 660: Laden Bzw. Speichern Von Geräte- Und Gesamteinstellungen

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Laden bzw. Speichern von Geräte- und Gesamteinstellungen Wie in Windows-Programmen üblich, lässt sich diese Dateiauswahlbox nur mit der Maus sinnvoll bedienen. 5.56 Laden bzw. Speichern von Geräte- und Gesamtein- stellungen Geräte- und Gesamteinstellungen (Setups) können zu jedem Zeitpunkt geladen und gespeichert werden.

  • Seite 661: Laden Von Setups

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Ausdrucken bzw. Speichern 5.56.2 Laden von Setups Das Laden eines Setups überschreibt die Einstellungen des Gerätes mit den Einstel- lungen, die beim Speichern des Setups aktiv waren. Je nach Typ des zu ladenden Setups werden nur die Geräteeinstellungen überschrieben (aktuelles Setup) oder auch die Positionen und Größen sämtlicher Windows (komplettes Setup).

  • Seite 662: Ausdrucken Bzw. Speichern Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Gerätefunktionen R&S Ausdrucken bzw. Speichern der Hintergrund der Grafik weiß bleibt und die Kurven für die Traces in Schwarz aus- gegeben werden. Trace A erhält eine durchgezogene Linie, Trace B eine gepunktete. 5.57.2 Ausdrucken bzw. Speichern konfigurieren Das Menü...

  • Seite 663: Fernsteuerung - Grundlagen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Fernsteuerung – Grundlagen 6 Fernsteuerung – Grundlagen 6.1 Fernsteuerung – Grundlagen 6.1.1 Einleitung - Fernsteuerung Grundlagen In diesem Kapitel finden Sie ● eine Anleitung zur Inbetriebnahme des Audio Analyzers R&S UPP über Fernsteue- rung, ●...

  • Seite 664: Kurzanleitung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Kurzanleitung Definitionen von SCPI können auch dem Buch Automatic Measurement Control – A tutorial on SCPI and IEEE 488.2 von John M. Pieper, R&S Bestellnummer 0002.3536.00 entnommen werden. Dieses Kapitel setzt Kenntnisse in der Programmierung und der Bedienung des Steu- errechners voraus.

  • Seite 665: Umstellen Auf Fernsteuerung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung CALL IBWRT(analyzer%, "SENS1:DATA1?") Das Funktionsmessergebnis (also das Messergeb- nis der RMS-Messung) vom Kanal 1 anfragen. CALL IBRD (analyzer%, M$) Messergebnis einlesen. PRINT M$ Messergebnis am Bildschirm ausgeben. Am Bildschirm des Steuerrechners steht das RMS-Funktions-Messergebnis in Volt des über das XLR-Kabel gemessenen Generatorsignals.

  • Seite 666: Fernsteuerung Über Iec-Bus

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung 6.3.1 Fernsteuerung über IEC-Bus Um das Gerät über die IEC-Bus-Schnittstelle bedienen zu können, müssen Gerät und Controller mit einem IEC-Bus-Kabel verbunden sein. Der Controller muss mit einer IEC-Bus-Karte, den Treibern für die Karte und den Programmbibliotheken für die ver- wendete Programmiersprache ausgestattet sein.
  • Seite 667 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung Möglicher Schaden durch ungeschützen Rechner Es wird empfohlen, die Windows XP Firewall nach der Beendigung der VISA Remote Control wieder zu aktivieren (Einstellung "On (recommended)"), um das Gerät vor Benutzern und Programmen, die einen Angriff auf einen Rechner über das Netz durch- führen könnten, zu schützen.
  • Seite 668 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung teil des sogenannten Resource Name, den die Programme zur Identifizierung und Ansteuerung des Gerätes benutzen. Der Resource Name hat die Form: TCPIP::ipaddr::inst0::INSTR Hierbei ist ipaddr durch die IP-Adresse oder den Computernamen des Gerätes zu ersetzen.
  • Seite 669 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung ● Button "Test" drücken. Eine Meldung zeigt an, ob die Verbindung zum R&S UPP aufgebaut werden kann oder nicht. Kommt die Verbindung nicht zustande, ist zu prüfen, ob Rechner und Gerät am Netzwerk angeschlossen (Netzwerkkabel) und eingeschaltet sind.
  • Seite 670 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung ● Button "Weiter", danach Button "Beenden" drücken. Das Gerät ist jetzt im Pro- gramm eingerichtet und kann über den Resource Name oder Alias-Namen ange- steuert werden. Starten des Programms "Measurement & Automation Control" zur Fernsteuerung des R&S UPP.

  • Seite 671: Fernsteuerung Über Die Usb-Device-Schnittstelle

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung ● Im Panel "Basic I/O", Tab "viWrite" können Befehle an das Gerät geschickt wer- den, Geräteantworten werden im Tab viRead angezeigt (für die weitere Bedienung des Programms siehe Online-Hilfe des Programms). Die Rückkehr in den manuellen Betrieb kann über die Frontplatte oder über die LAN- Schnittstelle erfolgen.
  • Seite 672 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Umstellen auf Fernsteuerung nannten Resource Name, den die Programme zur Identifizierung und Ansteuerung des Gerätes benutzen. Der Resource Name hat die Form: USB::0x0AAD::0x004D::serialnum::INSTR Hierbei ist serialnum durch die Seriennummer des Gerätes zu ersetzen. Hat zum Bei- spiel das Gerät die Seriennummer 100534, dann ist USB::0x0AAD::0x004D::100534 der gültige Resource Name.

  • Seite 673: Nachrichten

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Nachrichten ● Reiter "Read" wählen und Button "Execute" drücken. Falls die Verbindung funktioniert, wird hier nun der Erkennungsstring des R&S UPP angezeigt. 6.4 Nachrichten Die Nachrichten, die auf den Datenleitungen des IEC-Bus oder über ein TCP/IP-Netz- werk übertragen werden, lassen sich in zwei Gruppen einteilen: ●...

  • Seite 674: Gerätenachrichten

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Nachrichten rechner und Gerät und können nur von einem Steuerrechner, der die Controllerfunk- tion am IEC-Bus hat, gesendet werden. Schnittstellenbefehle lassen sich weiter unterteilen, in ● – Universalbefehle und ● – adressierte Befehle. Universalbefehle wirken ohne vorherige Adressierung auf alle am IEC-Bus ange- schlossenen Geräte, adressierte Befehle nur an vorher als Hörer (Listener) adressierte Geräte.

  • Seite 675: Scpi-Befehlsaufbau Und -Syntax

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Common Commands (allgemeine Befehle) sind in ihrer Funktion und Schreibweise in Norm IEEE 488.2 genau festgelegt. Sie betreffen Funk- tionen, wie z.B. die Verwaltung der genormten Status-Register, Rücksetzen und Selbsttest. Gerätespezifische Befehle betreffen Funktionen, die von den Geräteeigen- schaften abhängen, wie z.B.
  • Seite 676 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax höchsten Ebene (root level) besitzen ein einziges Schlüsselwort. Dieses Schlüsselwort bezeichnet ein ganzes Befehlssystem. Beispiel: SOURce Dieses Schlüsselwort bezeichnet das Befehlssystem SOURce. Bei Befehlen tieferer Ebenen muss der gesamte Pfad angegeben werden. Dabei wird links mit der höchsten Ebene begonnen, die einzelnen Schlüsselwörter sind durch einen Doppelpunkt : getrennt.
  • Seite 677 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Befehlsebene: Einige Schlüsselwörter kommen innerhalb eines Befehlssystems auf mehreren Ebe- nen vor. Ihre Wirkung hängt dann vom Aufbau des Befehles ab, also davon, an wel- cher Stelle sie im Header des Befehles eingefügt sind. Beispiel: SENSe:REFerence:MODE VALue | …...

  • Seite 678: Aufbau Einer Befehlszeile

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Parameter: Der Parameter muss vom Header durch ein White Space getrennt werden. Sind in einem Befehl mehrere Parameter angegeben, so werden diese durch ein Komma getrennt Beispiel: OUTPut:SAMPle:FREQuency 48000 HZ TRACe:SWE:STORe:AX 1.1,1.2,1.3,1.4 Numerischer Suf- Besitzt ein Gerät mehrere gleichartige Funktionen oder Eigenschaften, z.B.

  • Seite 679: Antworten Auf Abfragebefehle

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Der Doppelpunkt nach dem Strichpunkt muss dann weggelassen werden. Beispiel: :DISPlay:SWEep:A:TOP 10 DBFS;:DISPlay:SWEep:A:BOTTom -170 DBFS Diese Befehlszeile ist in voller Länge dargestellt und beinhaltet zwei Befehle, die durch den Strichpunkt voneinander getrennt sind. Beide Befehle befinden sich im Befehlssystem DISPlay, Untersystem SWEep, d.h., sie besitzen zwei gemeinsame Ebenen.

  • Seite 680: Parameter

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Beispiel: Antwort: :OUTPut:SAMPle:FREQuency? 48 KHZ :OUTPut: SAMPle:FREQuency? MIN 30 KHZ :OUTPut: SAMPle:FREQuency? MAX 200 KHZ 2. Messergebnisse Beispiel: Antwort: :SENSe:DATA? -82.341 DBFS :SENSe:DATA? MIN -101.695 DBFS :SENSe:DATA? MAX -19.979 DBFS 3.
  • Seite 681 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S SCPI-Befehlsaufbau und -syntax Zahlenwerte Zahlenwerte können in jeder gebräuchlichen Form eingegeben werden, also mit Vorzeichen, Dezimalpunkt (kein Komma!) und Exponenten. Der Wertebereich ist – 9.9E37 bis 9.9E37. Der Exponent wird durch ein E oder e eingeleitet. Die Angabe des Exponenten allein ist nicht erlaubt.

  • Seite 682: Übersicht Der Syntaxelemente

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung 6.5.4 Übersicht der Syntaxelemente Eine Übersicht der Syntaxelemente bietet folgende Zusammenstellung. 6.6 Gerätemodell und Befehlsbearbeitung Das im folgenden Bild dargestellte Gerätemodell wurde unter dem Gesichtspunkt der Abarbeitung von SCPI-Befehlen erstellt. Die einzelnen Komponenten arbeiten vonei- nander unabhängig und gleichzeitig.

  • Seite 683: Eingabeeinheit

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung Bild 6-2: Gerätemodell bei Fernsteuerung über IEC-Bus oder TCP/IP-Netzwerk 6.6.1 Eingabeeinheit Die Eingabeeinheit empfängt Befehle zeichenweise vom IEC-Bus/Ethernet und sam- melt sie im Eingabepuffer. Die Eingabeeinheit schickt eine Nachricht an die Befehlser- kennung, sobald sie ein Endekennzeichen gemäß...

  • Seite 684: Datenbasis Und Gerätehardware

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung wird aber erst nach den vorher empfangenen Befehlen abgearbeitet. Jeder als richtig erkannte Befehl wird sofort an die Datenbasis weitergereicht und ausgeführt. Syntaktische Fehler werden in der Befehlserkennung festgestellt und an das Status- Reporting-System weitergeleitet.
  • Seite 685 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung Gleichartige Menüpunkte in verschiedenen Instrumenten bzw. Funktionen werden per Fernsteuerung unter demselben Befehl angesprochen und deshalb erst dadurch ein- deutig, dass sie auf das aktuelle Instrument bzw. die aktuelle Funktion bezogen wer- den.

  • Seite 686: Status-Reporting-System

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung 6.6.5 Status-Reporting-System Das Status-Reporting-System sammelt Informationen über den Gerätezustand und stellt sie auf Anforderung der Ausgabeeinheit zur Verfügung. Der genaue Aufbau und die Funktion ist im Kapitel 6.8, "Status Reporting System", auf Seite 680 beschrie- ben.
  • Seite 687 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Gerätemodell und Befehlsbearbeitung Tabelle 6-1: Synchronisation mit *OPC, *OPC? und *WAI Befehl Wirkung Programmierung des Controllers *OPC Setzt das Operation-Complete Bit im - Setzen des Bit 0 im ESE ESR nach der Abarbeitung aller vor - Setzen des Bit 5 im STB *OPC gesendeten Befehle - Warten auf Bedienerruf (SRQ)

  • Seite 688: Befehlsaufzeichnung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Befehlsaufzeichnung Triggerbefehl mit / ohne Synchro- Beschreibung nisation INIT:CONT OFF Wenn eine Single-Messung noch läuft, also noch nicht beendet ist und es wird ein Generator- oder Analysator-Einstellbefehl abge- ohne *WAI schickt, dann wird die Messung neu gestartet, um unsinnige Mess- ergebnisse zu vermeiden (unsinnige Messergebnisse könnten z.B.

  • Seite 689: Befehle Aufzeichnen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Befehlsaufzeichnung 6.7.2 Befehle aufzeichnen Solange das SCPI-Recording Fenster geöffnet ist, werden fast alle Einstellungen der Handbedienung aufgezeichnet. Ausgenommen sind einige Einstellbefehle, die auf die grafischen Darstellungen wirken und deren Einstellung über Remote-Control i.d.R. nicht notwendig ist.

  • Seite 690: Status Reporting System

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System 6.8 Status Reporting System Das Status-Reporting-System speichert alle Informationen über den momentanen Betriebszustand des Gerätes (z.B. dass das Gerät momentan eine Hardcopy ausführt) und über aufgetretene Fehler. Diese Informationen werden in den Statusregistern und in der Error Queue abgelegt.
  • Seite 691 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bild 6-3: Allgemeine Struktur der Statusregister Die Abfragebefehle geben den aktuellen Wert des jeweiligen Teilregisters zurück und ermöglichen damit eine Kontrolle des Gerätezustands. Zurückgegeben wird ein dezi- maler Wert zwischen 0 und 32767 (= 2^15-1) oder zwischen 0 und 65535 (= 2^16-1). Die Konfigurationsbefehle setzen das jeweilige Teilregister und legen damit fest, wel- che Zustandsänderungen des R&S UPP in den Statusregistern zu einer Änderung füh- ren.
  • Seite 692 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Dieser Teil kann beliebig beschrieben und gelesen werden. Beim Lesen ändert er seinen Inhalt nicht. ● EVENt Der EVENt-Teil zeigt an, ob seit dem letzten Auslesen ein Ereignis aufgetreten ist. Er ist das Gedächtnis des CONDition Teils.

  • Seite 693: Übersicht Der Statusregister

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System 6.8.2 Übersicht der Statusregister Bild 6-4: Übersicht der Statusregister Die Statusregisterbelegung für den kaskadierten Betrieb ändert sich nur unwesentlich, siehe auch Kapitel 8.7.3.4, "Kaskadierung und Statussystem", auf Seite 888. Bedienhandbuch 1411.1055.31 ─...

  • Seite 694: Status Byte (Stb) Und Service-Request-Enable-Register (Sre)

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System 6.8.3 Status Byte (STB) und Service-Request-Enable-Register (SRE) Das STB ist bereits in IEEE 488.2 definiert. Es gibt einen groben Überblick über den Zustand des Gerätes, indem es als Sammelbecken für die Informationen der anderen, untergeordneten Register dient.

  • Seite 695: Ist-Flag Und Parallel-Poll-Enable-Register (Ppe)

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr Bedeutung QUEStionable-Status-Summenbit Das Bit wird gesetzt, wenn im QUEStionable-Status-Register ein EVENt-Bit gesetzt wird und das zugehörige ENABle Bit auf 1 gesetzt ist. Ein gesetztes Bit weist auf einen fragwürdigen Gerätezustand hin, der durch eine Abfrage des QUEStionable-Status-Registers mit STATus:QUEStionable:CONDition? bzw.

  • Seite 696: Status:operation-Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr Bedeutung Command Error Dieses Bit wird gesetzt, wenn ein undefinierter oder syntaktisch nicht korrekter Befehl empfangen wird. In die Error Queue wird eine Fehlermeldung eingetragen, die den Fehler näher bezeichnet Execution Error Dieses Bit wird gesetzt, wenn ein empfangener Befehl zwar syntaktisch korrekt ist,...
  • Seite 697 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr Bedeutung Measuring Status Zusammen mit Bit 4 ergeben sich folgende Stati: Bit 4, 10 0 0 = Measuring Terminated Einzelmessung beendet 0 1 = Measuring Stopped Messung ist angehalten 1 0 = Measuring Single Einzelmessung läuft 1 1 = Measuring Cont...

  • Seite 698: Status:questionable Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr Bedeutung Measuring Ch2 (Bit 1) = nicht verwendet = Die Information bezieht sich nur auf Kanal 2 = Die Information bezieht sich nur auf Kanal 1 = Die Information bezieht sich auf beide Kanäle Sweeping Dieses Bit ist gesetzt, während der R&S UPP einen Sweep durchführt.

  • Seite 699: Status:questionable:underrange-Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr Bedeutung Frei Frei Frei Frei Frei Summary of Multichannel UNDerrange für den Multikanalmessbetrieb Sammelbit für das untergeordnete Register STATus:QUEStionable:UNDERrange, welches die Underrange-Information für die einzelnen Kanäle bei Multikanalmessbetrieb zur Verfügung stellt.

  • Seite 700: Status:questionable:overrange-Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr. Bedeutung 0 = Der entsprechende Kanal ist nicht untersteuert. 1 = Der entsprechende Kanal ist untersteuert, das Messergebnis ist ungenau und entspricht nicht mehr den Spezifikationen des R&S UPP. Das zugehörige Summenbit befindet sich im STATus:QUEStionable Register Bit 6.8.9 STATus:QUEStionable:OVERrange-Register Dieses Register enthält ausschließlich Overrange-Informationen zu den einzelnen...

  • Seite 701: Status:questionable:measuring-Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Bit-Nr. Bedeutung 6.8.10 STATus:QUEStionable:MEASuring-Register Dieses Register enthält ausschließlich Informationen, welche Kanäle bei Multikanalbe- trieb ein- oder ausgeschaltet sind. Es kann mit den Befehlen STATus:QUEStionable:MEASuring:CONDition? bzw. STATus:QUEStionable:MEASuring[:EVENt]? abgefragt werden. Das Auslesen des EVENt-Teil löscht dessen Inhalt! Tabelle 6-8: STATus:QUEStionable:MEASuring-Register Bit-Nr.

  • Seite 702: Status:xquestionable-Register

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System 6.8.11 STATus:XQUEstionable-Register Dieses Register enthält Zusatzinformationen zum Status-Operation-Register sowie einige selten auftretenden Statusinformationen. Es kann mit den Befehlen STATus:XQUEStionable:CONDition? bzw. STATus:XQUEStionable[:EVENt]? abgefragt werden. Das Auslesen des EVENt-Teil löscht dessen Inhalt! Bit-Nr Bedeutung Frei...

  • Seite 703: Serienabfrage (Serial Poll)

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Interrupt aus, auf den das Steuerprogramm mit entsprechenden Aktionen reagieren kann. Wie in Abschnitt Kapitel 6.8.2, "Übersicht der Statusregister", auf Seite 683 ersichtlich, wird ein SRQ immer dann ausgelöst, wenn eines oder mehrere der Bits 1, 2, 3, 4, 5 oder 7 des Status Bytes gesetzt und im SRE freigeschaltet sind.
  • Seite 704 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Private Sub ReadESR(): 'subroutine for readout of ESR Call ibwrt(UPV, "*ESR?") 'ask for ESR data Call ibrd(UPV, Response) 'read ESR data EventList.AddItem "ESR register is: " + Left(Response, ibcntl - 1) DoEvents End Sub 'SRQ subroutine in case RQS was set...

  • Seite 705: Parallelabfrage (Parallel Poll)

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System GPIB.SetupMask = RQS 'set notify mask to Service Request GPIB.SetupNotify UPV 'call and enable notify function EventList.AddItem "SRQ enabled ..." DoEvents EventList.AddItem "sending INIT command ..." DoEvents StartT = Timer Call ibwrt(UPV, "INIT;*OPC") 'trigger measurement, rise OPC when ready EventList.AddItem "waiting for SRQ ..."...

  • Seite 706: Initialisieren Des Status-Reporting-Systems

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Subsystem) angegeben. Zurückgegeben wird immer eine Zahl, die das Bitmuster des abgefragten Registers darstellt. Die Auswertung dieser Zahl obliegt dem Controller- Programm. Abfragebefehle werden üblicherweise nach einem aufgetretenen SRQ verwendet, um genauere Informationen über die Ursache des SRQ zu erhalten.
  • Seite 707 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung – Grundlagen R&S Status Reporting System Ereignis DCL (Device *RST oder SYS- STATus:PRESet *CLS Clear), SDC Tem:PRESet (Selected Devi- ceClear) Wirkung Error-Queue – – – löschen Ausgabepuffer löschen Befehlsbearbei- – – – tung und Eingabe- puffer löschen Beeinflussung der –...

  • Seite 708: Fernsteuerung - Befehle

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S 7 Fernsteuerung - Befehle Die Fernsteuerbefehle werden bei der Beschreibung der Funktionen in Kapitel 5, "Gerätefunktionen", auf Seite 206 angegeben. Die Bedeutung der einzelnen Einstellz- eilen und die Wirkung der zugehörigen Parameter ist dort genau erklärt. Die Parameter aus den Panels können den Parametern des Fernsteuerbefehles meist eindeutig zuge- ordnet werden.

  • Seite 709: Notation Der Befehle

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Notation der Befehle Eine Einführung in die Fernsteuerung sowie eine Beschreibung der Statusregister befinden sich im Kapitel 6, "Fernsteuerung – Grundlagen", auf Seite 653 7.1 Notation der Befehle Groß-/ Kleinschreibung Die Groß-/ Kleinschreibung dient zum Kennzeichnen der Lang- bzw. Kurzform der Schlüsselwörter eines Befehls in der Beschreibung.
  • Seite 710 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Notation der Befehle Beispiel: Auswahl der Parameter für den Befehl INPut:COUPling AC | DC Wird der Parameter AC gewählt, wird nur der AC-Anteil gemessen, bei DC sowohl die DC- als auch die AC-Komponente. Textparameter Textparameter folgen den syntaktischen Regeln für Schlüsselwörter, d.h.
  • Seite 711 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Notation der Befehle Zeichenketten Zeichenketten, in der folgenden SCPI-Befehlsauflistung mit "string" bezeichnet, müs- sen nach SCPI immer zwischen einfachen oder doppelten Anführungszeichen angege- ben werden. Zu den Zeichenketten zählen auch Filenamen. Üblicherweise werden jedoch die einfachen Anführungszeichen verwendet, da die doppelten dazu verwendet werden, den gesamten IEC-Bus-Befehl als String zu kennzeichnen.

  • Seite 712: Common Commands

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Common Commands Beispiel: Einstellbefehl "float" SOURce:FREQuency 1000 HZ Abfragebefehl "float" SOURce:FREQuency? Antwort: 1000 HZ Einstellbefehl "integer" SOURce:MULTisine:COUNt 5 Abfragebefehl "integer" SOURce:MULTisine:COUNt? Antwort: 5 7.2 Common Commands Die Common Commands sind der Norm IEEE 488.2 (IEC 625.2) entnommen. Gleiche Befehle haben in unterschiedlichen Geräten gleiche Wirkung.

  • Seite 713: Verwendung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Common Commands *CLS CLEAR STATUS setzt das Status Byte (STB), das Event-Status-Register (ESR) und den EVENt-Teil des OPERation-, und aller QUEStionable--Registers auf Null, siehe Kapitel 6.8.13, "Initialisieren des Status-Reporting-Systems", auf Seite 696. Der Befehl verändert die Masken- und Transition-Teile der Register nicht.
  • Seite 714 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Common Commands Beispiel: Rohde&Schwarz,UPP800,1411.1003k08/100004,2.1.77.0-3.3.2 Rohde&Schwarz, UPP = Gerätetyp 1411.1003k08/100004 = Sachnummer/Seriennummer 2.1.77.0 = COMPASS-Version 3.3.2 = R&S UPP version Verwendung: Nur Abfrage *IST? <StatusBit> INDIVIDUAL STATUS QUERY gibt den Inhalt des IST-Flags in dezimaler Form zurück (0 | 1).
  • Seite 715 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Common Commands Parameter: <Value> 0 to 255 *PSC <Function> POWER ON STATUS CLEAR legt fest, ob beim Einschalten der Inhalt der ENABle- Register erhalten bleibt oder zurückgesetzt wird. Der Abfragebefehl *PSC? liest den Inhalt des Power-on-Status-Clear-Flags aus. Die Antwort kann 0 oder 1 sein.

  • Seite 716: Auswahl Und Konfiguration Der Generatoren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren *STB? READ STATUS BYTE QUERY liest den Inhalt des Status Bytes in dezimaler Form aus. Verwendung: Nur Abfrage *TRG TRIGGER löst eine Messung oder einen Sweep aus. *WAI WAIT-to-CONTINUE erlaubt die Abarbeitung der nachfolgenden Befehle erst, nach- dem alle vorhergehenden Befehle durchgeführt sind.

  • Seite 717: Generatoren Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren Parameter: <generator_type> ANLG | DIG | I2SBoard | | HDMI ANLG wählt den analogen Generator wählt den digitalen Generator I2SBoard wählt den I S Generator HDMI wählt den HDMI-Generator Die Einstellmöglichkeiten für den Analyzer sind in Kapitel 7.4.1,...

  • Seite 718: Output:type

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren 7.3.2.2 Analog-Generator konfigurieren ● auf Seite 708 OUTPut:BANDwidth:MODE ● auf Seite 708 OUTPut:CHANnel ● auf Seite 708 OUTPut:IMPedance ● auf Seite 708 OUTPut:TYPE ● auf Seite 708 SOURce:VOLTage:MAXimum ●...
  • Seite 719 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:VOLTage:RANGe <range> Parameter: <range> AUTO | FIXed Handbedienung: Siehe "Volt Range " auf Seite 209 7.3.2.3 Digital Generator konfigurieren Die Erzeugung der Störsignale erfordert die Optionen R&S UPP-B2 und R&S UPP- K22.
  • Seite 720 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren OUTPut:SIGNal:BALanced:LEVel <level> Parameter: <level> float Handbedienung: Siehe "Bal Ampl " auf Seite 220 OUTPut:SIGNal:LEVel <level> Parameter: <level> float Handbedienung: Siehe "Unbal Ampl " auf Seite 221 SOURce:SYNC:INPut <input>...

  • Seite 721: Output:format

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren ● auf Seite 712 OUTPut:MCLKratio ● auf Seite 712 OUTPut:POLarity ● auf Seite 712 OUTPut:SAMPle:FREQuency ● auf Seite 709 OUTPut:SAMPle:MODE ● auf Seite 712 OUTPut:WLENgth ● auf Seite 713 OUTPut:WOFFset ●...
  • Seite 722 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren OUTPut:MCHannels<n2> <mchannels> Suffix: <n2> 1...10 <n2> = 1 bis 8, wenn die Option R&S UPP-B4 eingebaut ist und das Generatorinstrumente I S eingestellt ist oder wenn das Generatorinstrument HDMI in Verbindung mit Audio Format = PCM 8 Ch Layer 1 eingestellt ist.
  • Seite 723 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren OUTPut:WOFFset <woffset> Parameter: <woffset> integer Handbedienung: Siehe "Word Offset " auf Seite 229 7.3.2.5 HDMI-Generator konfigurieren ● auf Seite 708 OUTPut:CHANnel ● auf Seite 712 OUTPut:MCHannels<n2> ●...

  • Seite 724: Generatorsignale

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:HDMI:VIDeo:CONTent <content> Parameter: <content> MONochrom | LIPSync | BERT | PATTern Handbedienung: Siehe "Content" auf Seite 236 SOURce:HDMI:VIDeo:FORMat? <format> Parameter: <format> string Verwendung: Nur Abfrage Handbedienung: Siehe "Format No"...
  • Seite 725 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren ● auf Seite 791 SOURce:FILTer ● auf Seite 715 SOURce:FREQuency<n2> ● auf Seite 716 SOURce:FUNCtion ● auf Seite 716 SOURce:SIGChange ● auf Seite 716 SOURce:SINusoid:DITHer ● auf Seite 716 SOURce:SINusoid:DITHer:STATe ●...
  • Seite 726 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren Handbedienung: Siehe "Frequency " auf Seite 245 Siehe "Frequency" auf Seite 247 Siehe "Freq Ch1" auf Seite 248 Siehe "Freq No i" auf Seite 252 Siehe "Frequency "...
  • Seite 727 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:VOLTage<n2> <voltage> Suffix: <n2> 1...32 (Multisine) Das Suffix ist nur bei Multisine von Bedeutung, bei allen anderen Generatorensignalen entfällt es. Beim Multisine-Signal wählt das Suffix eine der Sinuslinien 1 bis Parameter: <voltage>...
  • Seite 728 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren Handbedienung: Siehe "DC Offset " auf Seite 246 Siehe "Offset Ch1" auf Seite 250 Siehe "DC Offset " auf Seite 253 Siehe "DC Offset " auf Seite 255 Siehe "DC Offset "...
  • Seite 729 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren ● auf Seite 716 SOURce:SINusoid:DITHer ● auf Seite 716 SOURce:SINusoid:DITHer:STATe ● auf Seite 791 SOURce:STEReo<n2>:FILTer ● auf Seite 717 SOURce:VOLTage<n2> ● auf Seite 720 SOURce:VOLTage:CH2Stereo ● auf Seite 717 SOURce:VOLTage:EQUalize ●...
  • Seite 730 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:PHASe<n2> <phase> Suffix: <n2> 1...32 (Multisine) Das Suffix ist nur bei Multisine von Bedeutung, bei allen anderen Generatorensignalen entfällt es. Beim Multisine-Signal wählt das Suffix eine der Sinuslinien 1 bis Parameter: <phase>...
  • Seite 731 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:VOLTage:SELect <select> Parameter: <select> VLRT | VLVL Handbedienung: Siehe "Volt Mode" auf Seite 247 Siehe "Volt Mode" auf Seite 272 SOURce:VOLTage:STEReo<n3>:EQUalize <equalize> Parameter: <equalize> integer | ON | OFF Handbedienung: Siehe "Equalizer Ch2 "...
  • Seite 732 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:MULTisine:COUNt <count> Parameter: <count> integer Handbedienung: Siehe "No of Sine" auf Seite 252 SOURce:RANDom:SPACing:FREQuency <frequency> Parameter: <frequency> float Handbedienung: Siehe "Spacing " auf Seite 251 Siehe "Spacing "...
  • Seite 733 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren Handbedienung: Siehe "Total Peak" auf Seite 252 Siehe "Total Voltage " auf Seite 257 Siehe "Total Voltage " auf Seite 260 Siehe "Volt Peak " auf Seite 264 Siehe "Volt Peak "...
  • Seite 734 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:ONTime:DELay <delay> Parameter: <delay> float Handbedienung: Siehe "Burst on Delay " auf Seite 255 7.3.3.5 Mod Dist ● auf Seite 791 SOURce:FILTer ● auf Seite 715 SOURce:FREQuency<n2>...
  • Seite 735 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:FREQuency:MEAN <mean> Parameter: <mean> float Handbedienung: Siehe "Mean Freq " auf Seite 259 Siehe "Mean Freq " auf Seite 264 7.3.3.7 Random ● auf Seite 726 MMEMory:LOAD:ARBitrary ●...
  • Seite 736 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren 7.3.3.8 Arbitrary ● auf Seite 726 MMEMory:LOAD:ARBitrary ● auf Seite 791 SOURce:FILTer ● auf Seite 716 SOURce:FUNCtion ● auf Seite 717 SOURce:VOLTage:OFFSet<n3> ● auf Seite 718 SOURce:VOLTage:OFFSet<n3>:STATe ●...
  • Seite 737 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren Handbedienung: Siehe "Play Mode" auf Seite 271 Siehe "Play Mode" auf Seite 276 SOURce:PLAY:MUTing <muting> Parameter: <muting> OFF | AFTermeas Handbedienung: Siehe "Muting" auf Seite 263 Siehe "Muting"...
  • Seite 738 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren 7.3.3.12 Universal ● auf Seite 715 MMEMory:LOAD:OEQualize ● auf Seite 729 MMEMory:LOAD:MCHannel<n3>:SINE:ARBitrary ● auf Seite 729 MMEMory:LOAD:MCHannel<n3>:SINE:EQUalize ● auf Seite 729 SOURce:ACHSine:FREQuency ● auf Seite 729 SOURce:ACHSine:STATe ●...
  • Seite 739 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren ● auf Seite 717 SOURce:VOLTage:EQUalize MMEMory:LOAD:MCHannel<n3>:SINE:ARBitrary <arbitrary> Suffix: <n3> 1...10 <n3> = 1 bis 8, wenn die Option R&S UPP-B4 eingebaut ist und das Generatorinstrumente I S eingestellt ist oder wenn das Generatorinstrument HDMI in Verbindung mit Audio Format = PCM 8 Ch Layer 1 eingestellt ist.
  • Seite 740 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:ACHSine:VOLTage <voltage> Parameter: <voltage> float Handbedienung: Siehe "Voltage " auf Seite 282 SOURce:ARBitrary:MODE <mode> Parameter: <mode> TOCont | TIMManual Handbedienung: Siehe "Arbitrary Mode" auf Seite 280 SOURce:ARBitrary:RELoad <state>...
  • Seite 741 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:MCHannel<n2>:ACHSine:STATe <state> Suffix: <n2> 1...10 Die Beschreibung des Suffix <n2> bei MCHannel gilt für alle fol- genden SOURce:MCHannel:...-Befehle. <n2> = 1 bis 8, wenn die Option UPP-B4 eingebaut ist und das Generatorinstrumente I S eingestellt ist oder wenn das Genera- torinstrument HDMI in Verbindung mit Audio Format = PCM 8...
  • Seite 742 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:MCHannel<n2>:SINE:ARBitrary:VOLTage <voltage> Parameter: <voltage> float Handbedienung: Siehe "Arbitrary" auf Seite 285 SOURce:MCHannel<n2>:SINE:EQUalize:STATe <state> Parameter: <state> ON | OFF Handbedienung: Siehe "Equalizer " auf Seite 284 SOURce:MCHannel<n2>:SINE:FREQuency <frequency> Parameter: <frequency>...

  • Seite 743: Digitaler Audio Protocol Generator

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:MCHannel<n2>:SINE:VOLTage <voltage> Parameter: <voltage> float Handbedienung: Siehe "Voltage" auf Seite 284 SOURce:MCHannel<n2>:TOTal:GAIN <gain> Parameter: <gain> float Handbedienung: Siehe "Total Gain" auf Seite 287 SOURce:SCHSettings:CHANnel <channel> Parameter: <channel>...
  • Seite 744 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:PROTocol:AZERo <state> Parameter: <state> ONCE | EXEC Handbedienung: Siehe "All Bits = Zero " auf Seite 293 SOURce:PROTocol:CH<n3>:BYTE<n4> <byte> Dieser Befehl fasst die zwei folgenden Befehle in einem einzigen Befehl zusammen: ●...

  • Seite 745: Sweeps

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:PROTocol:NUMerical:BYTE <byte> Parameter: <byte> integer Handbedienung: Siehe "Byte Number" auf Seite 294 SOURce:PROTocol:NUMerical:CH <ch> Parameter: <ch> integer SOURce:PROTocol:NUMerical:VALue <value> Parameter: <value> integer Handbedienung: Siehe "Value" auf Seite 294 SOURce:PROTocol:VALidity <validity>...
  • Seite 746 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren ● auf Seite 737 SOURce:SWEep:PHASe:HALT ● auf Seite 737 SOURce:SWEep:PHASe:HALT:VALue ● auf Seite 737 SOURce:SWEep:PHASe:POINts ● auf Seite 737 SOURce:SWEep:PHASe:SPACing ● auf Seite 738 SOURce:SWEep:PHASe:STARt ● auf Seite 738 SOURce:SWEep:PHASe:STEP ●...
  • Seite 747 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:SWEep:DWELl <dwell> Parameter: <dwell> float Handbedienung: Siehe "Next Step " auf Seite 302 SOURce:SWEep:NEXTstep <nextstep> Parameter: <nextstep> DWELl | ASYNc | LIST Handbedienung: Siehe "Next Step " auf Seite 302 SOURce:SWEep:FREQuency:HALT <halt>...

  • Seite 748: Schnellabschaltung Der Ausgänge

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Generatoren SOURce:SWEep:FREQuency:STARt <start> SOURce:SWEep:PHASe:STARt <start> SOURce:SWEep:VOLTage:STARt <start> Parameter: <start> float Handbedienung: Siehe "Start " auf Seite 306 SOURce:SWEep:FREQuency:STEP <step> SOURce:SWEep:PHASe:STEP <step> SOURce:SWEep:VOLTage:STEP <step> Parameter: <step> float Handbedienung: Siehe "Step"...

  • Seite 749: Auswahl Und Konfiguration Der Analysatoren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren 7.4 Auswahl und Konfiguration der Analysatoren Die Befehle zum Auswählen und Einstellen des Analysators sind in der folgenden Rei- henfolge beschrieben: 1. Wahl des Analysators 2. Konfigurieren der verschiedenen Analysatorypen Das Starten und Konfigurieren der Messung ist in den folgenden Kapiteln beschrieben Zur Schnellabschaltung der Ausgänge des Audio Analyzers siehe Kapitel 7.3.6,...
  • Seite 750 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren ● auf Seite 741 INPut<n1>:RANGe:CHANnels ● auf Seite 741 SENSe<n1>:MAX:FFT:SIZE ● auf Seite 741 SENSe<n1>:POWer:REFerence:RESistance ● auf Seite 741 SENSe<n1>:REFerence<n2>:CHANnel ● auf Seite 742 SENSe<n1>:VOLTage:RANGe<n3>:MODE ● auf Seite 742 SENSe:VOLTage:RANGe<n3>:VALue ●...
  • Seite 751 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren INPut:MIMPedance<n2> <mimpedance> Suffix: <n2> 1...8 <n2>= 1, wenn INPut:MIMPedance:CHANnels TRACk gewählt ist. <n2>= 1...8, wenn INPut:MIMPedance:CHANnels SPLit gewählt ist Es den Kanal 1...8. Parameter: <mimpedance> R600 | R200K Handbedienung: Siehe "Chx Imped"...

  • Seite 752: Digital Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren Handbedienung: Siehe "Ref Channel" auf Seite 322 Siehe "Ref Channel" auf Seite 344 Siehe "Ref Channel" auf Seite 355 SENSe<n1>:VOLTage:RANGe<n3>:MODE <mode> Suffix: <n3> 1...8 <n3>= 1, wenn INPut:MIMPedance:CHANnels TRACk gewählt ist.

  • Seite 753: I 2 S Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren Handbedienung: Siehe "Audio Bits" auf Seite 325 Siehe "Audio Bits " auf Seite 330 Siehe "Audio Bits" auf Seite 343 INPut<n1>:CHANnel <channel> Parameter: <channel> CH1 | CH2 | CH2Is1 | BOTH | MULTi Handbedienung: Siehe "Channel"...
  • Seite 754 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren ● auf Seite 744 INPut<n1>:BCLK:FREQuency? ● auf Seite 743 INPut<n1>:CHANnel ● auf Seite 744 INPut<n1>:FBIT ● auf Seite 744 INPut<n1>:FORMat ● auf Seite 744 INPut<n1>:FSLope ● auf Seite 744 INPut<n1>:INPut ●...

  • Seite 755: Hdmi Analyzer Konfigurieren

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren INPut<n1>:WLENgth <wlength> Parameter: <wlength> W16 | W24 | W32 Handbedienung: Siehe "Word Length " auf Seite 330 INPut<n1>:WOFFset <woffset> Parameter: <woffset> integer Handbedienung: Siehe "Word Offset " auf Seite 332 7.4.5 HDMI Analyzer konfigurieren Die Einstellungen für den HDMI Analyzer erfolgen im Subsystem INPut, SENSe und...
  • Seite 756 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl und Konfiguration der Analysatoren Handbedienung: Siehe "Coding" auf Seite 341 INPut<n1>:RESYnc <state> Parameter: <state> ONCE | EXEC Handbedienung: Siehe "Hotplug Detect" auf Seite 346 SENSe<n1>:HDMI:AUDio:CTS <cts> Parameter: <cts> integer Handbedienung: Siehe "CTS"...

  • Seite 757: Triggern Und Auslesen Von Messergebnissen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen SENSe<n1>:HDMI:VIDeo:FORMat <format> Parameter: <format> string Handbedienung: Siehe "Format No" auf Seite 338 SENSe<n1>:HDMI:VIDeo:TIMing <timing> Parameter: <timing> ON | OFF Handbedienung: Siehe "Timings" auf Seite 339 7.5 Triggern und Auslesen von Messergebnissen Dieses Kapitel beschreibt, wie per Fernsteuerung Einzel- oder Dauermessungen gest- artet werden und wie die Messergebnisse aus dem Gerät ausgelesen werden können.
  • Seite 758 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Messung. Für kürzestmögliche Einstellzeiten sollten daher längere Befehlssequenzen bevorzugt im Zustand terminated oder stop, d.h. bei angehaltener Messung erfolgen. Einzelmessung Der R&S UPP misst einmal alle eingeschalteten Messarten, danach steht das Mess- Systems im Zustand Terminated.
  • Seite 759 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen INITiate:CONTinuous <state> Parameter: <state> ON | OFF | WAIT | RSTart Schaltet um auf die Betriebsart Dauermessung. Eine bereits lau- fende Dauer- oder Einzelmessung wird abgebrochen. Eine neue Dauermessung wird gestartet.
  • Seite 760 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Handbedienung: Siehe "START" auf Seite 352 Siehe "SINGLE" auf Seite 352 Siehe "START" auf Seite 353 Siehe "SINGLE" auf Seite 353 Siehe "START" auf Seite 354 Siehe "SINGLE"...

  • Seite 761: Startbedingungen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Handbedienung: Siehe "STOP/CONT" auf Seite 353 Siehe "STOP/CONT" auf Seite 354 Siehe "STOP/CONT" auf Seite 354 Siehe "START" auf Seite 369 Siehe "SINGLE" auf Seite 369 Siehe "STOP/CONT"...
  • Seite 762 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen TRIGger:COUNt <count> Parameter: <count> integer Handbedienung: Siehe "Points" auf Seite 363 TRIGger:DELay <delay> Parameter: <delay> float Handbedienung: Siehe "Delay" auf Seite 323 Siehe "Delay" auf Seite 346 Siehe "Delay "...

  • Seite 763: Externe Sweeps Und Pegelgesteuerte Messwerttriggerung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen 7.5.3 Externe Sweeps und pegelgesteuerte Messwerttriggerung Die folgenden Befehle definieren die Startbedingungen für externe Sweeps und pegel- gesteuerte Messwertriggerung (siehe auch Kapitel 5.19, "Externe Sweeps und pegel- gesteuerte Messwerttriggerung", auf Seite 363):...

  • Seite 764: Auslesen Der Messergebnisse

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen 7.5.4 Auslesen der Messergebnisse Abhängig davon, welche Messungen im Analyzer-Panel eingeschaltet sind, zeigt der R&S UPP bei einem zweikanaligen Instrument bis zu 8 Messergebnisse, bei einem multikanaligen Instrument bis zu 64 Messergebnisse im Numeric Display an, die gleichzeitig in den Messwertpuffern für die Fernsteuerung zur Verfügung stehen und ausgelesen werden können.
  • Seite 765 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Darstellung des aktuellen Frequenzmessergebnisses von Kanal 2 in der Kombi- Anzeige mit Min- und Max- Werten. Suffix: <n1> 1 | 2 | 3 | 6 Das Suffix <n1> wählt die Art der Messung, die ausgelesen wer- den soll, <n1>...

  • Seite 766: Auslesen Von Trace-Datensätzen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Suffix: <n1> 1 | 2 | 3 | 6 1 = Funktionsmessergebnisse 2 = Input Monitor-Messergebnis 3 = Frequenz-, Phasen- oder Gruppenlaufzeit-Messergebnis 6 = Level Monitor-Messergebnisse Parameter: <all>...
  • Seite 767 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen ● auf Seite 764 TRACe:BARGraph<n2>:LDList:AY? ● auf Seite 764 TRACe:BARGraph<n2>:LDList:BX? ● auf Seite 764 TRACe:BARGraph<n2>:LDList:BY? ● auf Seite 764 TRACe:BARGraph<n2>:LDList:COUNt:AX? ● auf Seite 764 TRACe:BARGraph<n2>:LDList:COUNt:AY? ● auf Seite 764 TRACe:BARGraph<n2>:LDList:COUNt:BX? ●...
  • Seite 768 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen ● auf Seite 762 TRACe:SWEep<n2>:LDList:BY? ● auf Seite 762 TRACe:SWEep<n2>:LDList:COUNt:AX? ● auf Seite 762 TRACe:SWEep<n2>:LDList:COUNt:AY? ● auf Seite 762 TRACe:SWEep<n2>:LDList:COUNt:BX? ● auf Seite 762 TRACe:SWEep<n2>:LDList:COUNt:BY? ● auf Seite 760 TRACe:SWEep<n2>:LOAD:AX? ●...
  • Seite 769 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Diese Einstellung wird nicht im Setup gespeichert und wird mit jedem Einschalten des R&S UPP auf ASCii gesetzt. Parameter: <format> REAL | ASCii REAL Binärform! Die Trace-Datensätze werden im Binärformat zurückgegeben. Der Binärdatenblock ist wie folgt aufgebaut: #<LängeDerLänge><Länge><block_data>...

  • Seite 770: Verwendung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen TRACe:SWEep<n2>:LOAD:AX? TRACe:SWEep<n2>:LOAD:AY? TRACe:SWEep<n2>:LOAD:BX? TRACe:SWEep<n2>:LOAD:BY? TRACe:SWEep<n2>:LOAD:COUNt:AX? TRACe:SWEep<n2>:LOAD:COUNt:AY? TRACe:SWEep<n2>:LOAD:COUNt:BX? TRACe:SWEep<n2>:LOAD:COUNt:BY? Befehl zum Auslesen von Sweep Graph-Trace-Datensätzen (siehe TRACe: auf Seite 840) und der Anzahl von Sweep-Datensätzen. SWEep<n2>:STORe:BY Das folgende Beispiel steht exemplarisch für die folgenden Befehlsgruppen: TRACe:Subsys<n2>:LOAD:..
  • Seite 771 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen TRACe:FFT<n2>:LOAD:AX? TRACe:FFT<n2>:LOAD:AY? TRACe:FFT<n2>:LOAD:BX? TRACe:FFT<n2>:LOAD:BY? TRACe:FFT<n2>:LOAD:COUNt:AX? TRACe:FFT<n2>:LOAD:COUNt:AY? TRACe:FFT<n2>:LOAD:COUNt:BX? TRACe:FFT<n2>:LOAD:COUNt:BY? Befehle zum Auslesen von FFT Graph-Trace-Datensätzen und der Anzahl der FFT Datensätze, siehe auch auf Seite 760. TRACe:SWEep<n2>:LOAD:COUNt:BY? Suffix: <n2>...
  • Seite 772 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Verwendung: Nur Abfrage TRACe:BARGraph<n2>:LOAD:AX? TRACe:BARGraph<n2>:LOAD:AY? TRACe:BARGraph<n2>:LOAD:BX? TRACe:BARGraph<n2>:LOAD:BY? TRACe:BARGraph<n2>:LOAD:COUNt:AX? TRACe:BARGraph<n2>:LOAD:COUNt:AY? TRACe:BARGraph<n2>:LOAD:COUNt:BX? TRACe:BARGraph<n2>:LOAD:COUNt:BY? Befehle zum Auslesen von Bargraph-Datensätzen und der Anzahl der Bargraph- Datensätze, siehe auch auf Seite 760. TRACe:SWEep<n2>:LOAD:COUNt:BY? Suffix: <n2>...
  • Seite 773 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Rückgabewerte: <argument> integer | float | binary Bei den COUNt-Befehlen wird eine Integerzahl zurückgegeben. Bei den anderen Befehlen hängt das Rückgabeformat von der Einstellung bei FORMat ab: Ist FORMat ASCii gewählt, werden Gleitkommazahlen (float) zurückgegeben.
  • Seite 774 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen TRACe:WAVeform<n2>:LDList:COUNt:AX? TRACe:WAVeform<n2>:LDList:COUNt:AY? TRACe:WAVeform<n2>:LDList:COUNt:BX? TRACe:WAVeform<n2>:LDList:COUNt:BY? Die TRACe:WAVeform<n2>:LDList:...-Befehle entsprechen sinngemäß den TRACe:WAVeform<n2>:LOAD:...-Befehlen, siehe TRACe:SWEep<n2>:LOAD: auf Seite 760. COUNt:BY? Sie fragen die Datensätze von gefilterten WAVeform-Daten und deren Anzahl ab. Die Filterung der WAVeform-Daten erfolgt mit Befehl DISPlay:WAVeform<n2>:DLISt:FILTer ALL | LIMUpper | LIMLower | LIMBoth | HARMonics | PEAKs...

  • Seite 775: Auslesen Von Multikanal-Datensätzen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen Rückgabewerte: <argument> integer | float | binary Bei den COUNt-Befehlen wird eine Integerzahl zurückgegeben. Bei den anderen Befehlen hängt das Rückgabeformat von der Einstellung bei FORMat ab: Ist FORMat ASCii gewählt, werden Gleitkommazahlen (float) zurückgegeben.
  • Seite 776 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Triggern und Auslesen von Messergebnissen DATA:FFT:COUNt:X<n4>? DATA:BARGraph:COUNt:X<n4>? DATA:SWEep:COUNt:X<n4>? Befehle zum Auslesen der Anzahl der Werte der X-Achse eines Sweeps, einer FFT oder eines Bargraph. Das folgende Beispiel steht exemplarisch für die Subsysteme FFT und BARGraph. Suffix: <n4>...

  • Seite 777: Sweep-Möglichkeiten

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Sweep-Möglichkeiten Suffix: <n3> Für das Auslesen der X-Achse wird eine Kanalangabe nicht benötigt, da es nur eine X-Achse für alle Kanäle gibt. Eine Kanalangabe wird trotzdem akzeptiert, sofern sie im gültigen Bereich liegt.

  • Seite 778: Auswahl Der Messung Und Des Messmodus

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl der Messung und des Messmodus ● auf Seite 749 INITiate:CONTinuous ● auf Seite 750 INITiate:FORCe 7.7 Auswahl der Messung und des Messmodus Die Messung und der Messmodus wird mit den zwei SENSe-Befehlen SENSe:FUNCtion und SENSe:FUNCtion:MMode ausgewählt.
  • Seite 779 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Auswahl der Messung und des Messmodus Parameter: <state> string | OFF | IPEak | IPEAK | DC | RMS | RMSSelect | THD | THDNsndr | MDISt | DFD | FFT | POLarity | NOCTave | FREQuency | FQPHase | FQGRoupdelay | SFRequency | FQSamplefrequency | LRMS | ON | SN | LIPSync | BERT | CHIRpbased...

  • Seite 780: Pegelmessungen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Pegelmessungen SENSe<n1>:FUNCtion:MMODe <mmode> Parameter: <mmode> DALL | DODD | DEVen | D2 | D3 | | D2_268 | D3_268 | D2_118 | D3_118 | SELectdi | THDN | SINad | SNDRatio | PPEak | NPEak | PTOPeak | PABSolute | NOISe | LSELectdi | LDEVen | LDODd | LDALl | LTHDn | LNOIse | STANdard | COMPressed | USAMple | RMS | OCT1 | OCT3 | OCT6 | OCT12 | OCT24 |...
  • Seite 781 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Pegelmessungen ● auf Seite 772 SENSe<n1>:FREQuency:FACTor ● auf Seite 772 SENSe<n1>:FREQuency:SELect ● auf Seite 768 SENSe<n1>:FUNCtion ● auf Seite 769 SENSe<n1>:FUNCtion:APERture:MODE ● auf Seite 772 SENSe<n1>:SWEep:CONTrol ● auf Seite 772 SENSe<n1>:SWEep:POINts ●...
  • Seite 782 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Pegelmessungen SENSe<n1>:FREQuency:FACTor <factor> Parameter: <factor> float Handbedienung: Siehe "Factor " auf Seite 387 SENSe<n1>:FREQuency:SELect <select> Parameter: <select> CW | FIXed | GENTrack | CH1 | CH1Freq | CH2 | CH2Freq | AUToboth | REFFrequency Handbedienung: Siehe...

  • Seite 783: Peak Messung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Rauschabstandsmessungen SENSe<n1>:SWEep:STEP <step> Parameter: <step> float Handbedienung: Siehe "Step " auf Seite 385 SENSe<n1>:VOLTage:INTVtime <intvtime> Parameter: <intvtime> float Handbedienung: Siehe "Intv Time " auf Seite 388 SENSe<n1>:VOLTage:INTVtime:MODE <mode> Parameter: <mode> FAST | SFASt | SLOW | | VALue | OFF Handbedienung: Siehe "Intv Time "...

  • Seite 784: Signal To Noise-Sequenz Bei Pegelmessungen

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Verzerrungsmessungen ● auf Seite 769 SENSe<n1>:FUNCtion:APERture:MODE ● auf Seite 774 SENSe<n1>:FUNCtion:DCSuppression ● auf Seite 770 SENSe<n1>:FUNCtion:MMODe ● auf Seite 770 SENSe<n1>:VOLTage:APERture SENSe<n1>:FUNCtion:DCSuppression <dcsuppression> Parameter: <dcsuppression> ON | OFF Handbedienung: Siehe "DC Suppress " auf Seite 373 Siehe "DC Suppress "...

  • Seite 785: Thd

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Verzerrungsmessungen SENSe<n1>:FUNCtion:BARGraph <bargraph> Parameter: <bargraph> ON | OFF Handbedienung: Siehe "Bargraph " auf Seite 397 Siehe "Bargraph " auf Seite 421 SENSe<n1>:FUNCtion:FFT:STATe <state> Parameter: <state> ON | OFF Handbedienung: Siehe "Post-FFT " auf Seite 422 Siehe "Post-FFT "...

  • Seite 786: Thd+N / Sinad

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Verzerrungsmessungen SENSe<n1>:VOLTage:FUNDamental:MODE <mode> Parameter: <mode> AUTO | GENTrack | SOURce | VALue | FIXed Handbedienung: Siehe "Fundamental " auf Seite 401 Siehe "Fundamental " auf Seite 408 SENSe<n1>:VOLTage:FUNDamental <fundamental> Parameter: <fundamental> float Handbedienung: Siehe...

  • Seite 787: Mod Dist

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Polaritätsmessung SENSe<n1>:THDN:REJection <rejection> Parameter: <rejection> NARRow | WIDE Handbedienung: Siehe "Rejection " auf Seite 406 7.10.4 MOD DIST ● auf Seite 768 SENSe<n1>:FUNCtion 7.10.5 DFD ● auf Seite 768 SENSe<n1>:FUNCtion ● auf Seite 770 SENSe<n1>:FUNCtion:MMODe 7.11 Polaritätsmessung...
  • Seite 788 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S FFT-Analyse ● auf Seite 779 SENSe<n1>:FUNCtion:FFT:STOP? ● auf Seite 779 SENSe<n1>:FUNCtion:FFT:TRIGgered ● auf Seite 779 SENSe<n1>:FUNCtion:FFT:WINDow ● auf Seite 775 SENSe<n1>:VOLTage:EQUalize SENSe<n1>:CHANnel:DELay <delay> Parameter: <delay> float Handbedienung: Siehe "Delay Ch1, Delay Ref Chan " auf Seite 429 SENSe<n1>:FREQuency:LIMit <limit>...

  • Seite 789: Chirp Based Measurement

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Chirp Based Measurement SENSe<n1>:FUNCtion:FFT:SIZE <size> Parameter: <size> S512 | S1K | S2K | S4K | S8K | S16K | S32K | S64K | S128K | S256K Handbedienung: Siehe "FFT Size " auf Seite 422 Siehe "FFT Size"...
  • Seite 790 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Chirp Based Measurement ● auf Seite 723 SOURce:INTerval ● auf Seite 723 SOURce:ONTime ● auf Seite 738 SOURce:SWEep:FREQuency:STARt ● auf Seite 738 SOURce:SWEep:FREQuency:STOP ● auf Seite 722 SOURce:VOLTage:RMS ● auf Seite 722 SOURce:VOLTage:TOTal ●...

  • Seite 791: Analyse Im Zeitbereich

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Analyse im Zeitbereich Parameter: <distortion> Boolean ON | OFF Handbedienung: Siehe "Even Harmonics, Odd Harmonics " auf Seite 439 SENSe<1>CHIRpbased:MMODe:SWEep<n>:A <mmode> SENSe<1>CHIRpbased:MMODe:SWEep<n>:B <mmode> Suffix: <n> 1 ... 4 sweep subsystem 1 to 4 Parameter: <mmode>...
  • Seite 792 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Analyse im Zeitbereich ● auf Seite 768 SENSe<n1>:FUNCtion ● auf Seite 782 SENSe7:MMODe ● auf Seite 782 SENSe7:TRIGger:AUTO ● auf Seite 782 SENSe7:TRIGger:LEVel ● auf Seite 782 SENSe7:TRIGger:PRE ● auf Seite 782 SENSe7:TRIGger:SLOPe ●...

  • Seite 793: Protokoll-Analyse

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Protokoll-Analyse Handbedienung: Siehe "Trigger Slope" auf Seite 449 SENSe7:TRIGger:SOURce <source> Parameter: <source> CH1 | CH2 | MANual | GENBurst | TRGChannel Handbedienung: Siehe "Trigger Source " auf Seite 447 SENSe7:TRIGger:TRCLength <trclength> Parameter: <trclength>...

  • Seite 794: Delay Messung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Delay Messung SENSe8:PROTocol:PERSistence <persistence> Parameter: <persistence> SHORt | LONG | FORever Handbedienung: Siehe "Persistence " auf Seite 456 SENSe8:PROTocol:VIEW <view> Parameter: <view> BINText | BINonly Handbedienung: Siehe "View Mode " auf Seite 456 7.16 Delay Messung Die Delay Messung erfordert den Suffix 1 oder keinen Suffix bei den SENSe:...- Befehlen.

  • Seite 795: Frequenz-, Phase- Und Gruppenlaufzeitmessung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Frequenz-, Phase- und Gruppenlaufzeitmessung ● auf Seite 770 SENSe<n1>:VOLTage:APERture ● auf Seite 785 SENSe<n1>:LIPSync:AUDio:THReshold:LOW ● auf Seite 785 SENSe<n1>:LIPSync:COLor:THReshold:HIGH:STRing ● auf Seite 785 SENSe<n1>:LIPSync:COLor:THReshold:LOW:STRing SENSe<n1>:LIPSync:AUDio:THReshold:LOW <low> Parameter: <low> float Handbedienung: Siehe "Auto Trigger Threshold Low"...

  • Seite 796: Input Und Level Monitor

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Input und Level Monitor SENSe3:PHASe:FORMat <format> Parameter: <format> POSitive | POSNegative | NEGative | RAD | RADBipolar | RADNegative | INFinite Handbedienung: Siehe "Format Phase " auf Seite 469 7.19 Input und Level Monitor Input und Level Monitor werden durch das Suffix bei SENSe<n1>:...

  • Seite 797: Filter

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Filter SENSe<n1>:FUNCtion:SETTling:MODE <mode> SENSe<n1>:TRIGger:SETTling:MODE <mode> Parameter: <mode> OFF | EXPonential | FLAT | AVERage Handbedienung: Siehe "Settling " auf Seite 478 SENSe<n1>:FUNCtion:SETTling:RESolution <resolution> SENSe<n1>:TRIGger:SETTling:RESolution <resolution> Parameter: <resolution> float Handbedienung: Siehe "Resolution " auf Seite 479 SENSe<n1>:FUNCtion:SETTling:TOLerance <tolerance>...
  • Seite 798 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Filter Mit SENSe:UFILter können Filter frei definiert werden. Die freidefinierten Filter kön- nen für Analysator und Generator gleichermaßen verwendet werden. ● auf Seite 788 INPut<n1>:FILTer ● auf Seite 788 SENSe<n1>:FILTer<n2> ● auf Seite 789 SENSe<n1>:UFILter<n2>...
  • Seite 799 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Filter Parameter: <filter> OFF | UFIL1 | UFIL2 | UFIL3 | UFIL4 | UFIL5 | UFIL6 | UFIL7 | UFIL8 | UFIL9 | AWE | CARM | CCIU | CCIR | CCIT | CMES | DEMP17 | DCN | DEMP5015 | DEMP75 | IECT | JITT | PEMP17 | PEMP50 | PEMP5015 | PEMP75 | HP22 | HP400 | LP22 | LP30 | LP80 | AES17 | CWE | URUM | WRUM...
  • Seite 800 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Filter SENSe<n1>:UFILter<n2>:ORDer <order> Parameter: <order> N4 | N8 Handbedienung: Siehe "Order " auf Seite 484 SENSe<n1>:UFILter<n2>:PASSb <passb> Parameter: <passb> float Handbedienung: Siehe "Passband " auf Seite 484 SENSe<n1>:UFILter<n2>:PASSb:LOWer <lower> Parameter: <lower> float Handbedienung: Siehe...
  • Seite 801 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Filter SENSe<n1>:UFILter<n2>:WIDTh <width> Parameter: <width> float Handbedienung: Siehe "Width" auf Seite 487 SOURce:FILTer <filter> Parameter: <filter> OFF | UFIL1 | UFIL2 | UFIL3 | UFIL4 | UFIL5 | UFIL6 | UFIL7 | UFIL8 | UFIL9 | AWE | CARM | CCIU | CCIR | CCIT | CMES | DEMP17 | DCN | DEMP5015 | DEMP75 | IECT | JITT | PEMP17 | PEMP50 | PEMP5015 | PEMP75 | HP22 | HP400 |...

  • Seite 802: Signalbeobachtung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Signalbeobachtung Parameter: <filter> OFF | UFIL1 | UFIL2 | UFIL3 | UFIL4 | UFIL5 | UFIL6 | UFIL7 | UFIL8 | UFIL9 | AWE | CARM | CCIU | CCIR | CCIT | CMES | DEMP17 | DCN | DEMP5015 | DEMP75 | IECT | JITT | PEMP17 | PEMP50 | PEMP5015 | PEMP75 | HP22 | HP400 | LP22 | LP30 | LP80 | AES17 | CWE | URUM | WRUM...

  • Seite 803: Switcher Panel

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Switcher Panel AUXiliaries:SPEaker:SOURce<n3> <source> Parameter: <source> INPut | FUNCtion | DC Handbedienung: Siehe "Signal Source, Sig Source 1, Sig Source 2" auf Seite 500 AUXiliaries:SPEaker:VOLume<n3> <volume> Parameter: <volume> integer Handbedienung: Siehe "Volume, Volume 1, Volume 2 "...
  • Seite 804 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Switcher Panel ● auf Seite 794 SWITcher:INPB ● auf Seite 794 SWITcher:OFFSet:BVSA ● auf Seite 794 SWITcher:OFFSet:OVSI ● auf Seite 794 SWITcher:OUTA ● auf Seite 795 SWITcher:OUTB ● auf Seite 795 SWITcher:STATe ●...

  • Seite 805: Kurven-, Spektrum- Und Balkendarstellung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung Handbedienung: Siehe "Output A" auf Seite 506 SWITcher:OUTB <outb> Parameter: <outb> integer Handbedienung: Siehe "Output B" auf Seite 507 SWITcher:STATe <state> Parameter: <state> ON | OFF Handbedienung: Siehe "Switcher "...
  • Seite 806 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 806 DISPlay:BARGraph<n2>:A:LIMLower ● auf Seite 806 DISPlay:BARGraph<n2>:A:LIMLower:SOURce ● auf Seite 806 DISPlay:BARGraph<n2>:A:LIMLower:SOURce:FILE ● auf Seite 807 DISPlay:BARGraph<n2>:A:LIMLower:SOURce:VALue ● auf Seite 807 DISPlay:BARGraph<n2>:A:LIMShift ● auf Seite 807 DISPlay:BARGraph<n2>:A:LIMShift:PARallel ●...
  • Seite 807 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 808 DISPlay:BARGraph<n2>:B:LIMUpper ● auf Seite 808 DISPlay:BARGraph<n2>:B:LIMUpper:SOURce ● auf Seite 808 DISPlay:BARGraph<n2>:B:LIMUpper:SOURce:FILE ● auf Seite 809 DISPlay:BARGraph<n2>:B:LIMUpper:SOURce:VALue ● auf Seite 809 DISPlay:BARGraph<n2>:B:NORMalize ● auf Seite 809 DISPlay:BARGraph<n2>:B:NORMalize:VALue ●...
  • Seite 808 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 807 DISPlay:FFT<n2>:A:LIMShift:PARallel ● auf Seite 807 DISPlay:FFT<n2>:A:LIMShift:SYMMetrical ● auf Seite 808 DISPlay:FFT<n2>:A:LIMUpper ● auf Seite 808 DISPlay:FFT<n2>:A:LIMUpper:SOURce ● auf Seite 808 DISPlay:FFT<n2>:A:LIMUpper:SOURce:FILE ● auf Seite 809 DISPlay:FFT<n2>:A:LIMUpper:SOURce:VALue ●...
  • Seite 809 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 809 DISPlay:FFT<n2>:B:NORMalize:VALue ● auf Seite 809 DISPlay:FFT<n2>:B:REFerence ● auf Seite 810 DISPlay:FFT<n2>:B:REFerence:FILE ● auf Seite 810 DISPlay:FFT<n2>:B:REFerence:VALue ● auf Seite 810 DISPlay:FFT<n2>:B:SPACing ● auf Seite 810 DISPlay:FFT<n2>:B:TOP ●...
  • Seite 810 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 806 DISPlay:SWEep<n2>:A:LIMLower ● auf Seite 806 DISPlay:SWEep<n2>:A:LIMLower:SOURce ● auf Seite 807 DISPlay:SWEep<n2>:A:LIMLower:SOURce:FILE ● auf Seite 807 DISPlay:SWEep<n2>:A:LIMLower:SOURce:VALue ● auf Seite 807 DISPlay:SWEep<n2>:A:LIMShift ● auf Seite 807 DISPlay:SWEep<n2>:A:LIMShift:PARallel ●...
  • Seite 811 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 808 DISPlay:SWEep<n2>:B:LIMUpper ● auf Seite 808 DISPlay:SWEep<n2>:B:LIMUpper:SOURce ● auf Seite 808 DISPlay:SWEep<n2>:B:LIMUpper:SOURce:FILE ● auf Seite 809 DISPlay:SWEep<n2>:B:LIMUpper:SOURce:VALue ● auf Seite 809 DISPlay:SWEep<n2>:B:NORMalize ● auf Seite 809 DISPlay:SWEep<n2>:B:NORMalize:VALue ●...
  • Seite 812 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 817 DISPlay:SWEep<n2>:X:UNIT:AUTO ● auf Seite 817 DISPlay:SWEep<n2>:X:UNIT:USER ● auf Seite 804 DISPlay:WAVeform<n2>:A:BOTTom ● auf Seite 804 DISPlay:WAVeform<n2>:A:CHANnel ● auf Seite 805 DISPlay:WAVeform<n2>:A:LABel:AUTO ● auf Seite 805 DISPlay:WAVeform<n2>:A:LABel:USER ●...
  • Seite 813 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 807 DISPlay:WAVeform<n2>:B:LIMLower:SOURce:VALue ● auf Seite 807 DISPlay:WAVeform<n2>:B:LIMShift ● auf Seite 807 DISPlay:WAVeform<n2>:B:LIMShift:PARallel ● auf Seite 808 DISPlay:WAVeform<n2>:B:LIMShift:SYMMetrical ● auf Seite 808 DISPlay:WAVeform<n2>:B:LIMUpper ● auf Seite 808 DISPlay:WAVeform<n2>:B:LIMUpper:SOURce ●...
  • Seite 814 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● auf Seite 819 MMEMory:BARGraph<n2>:STORe ● auf Seite 819 MMEMory:BARGraph<n2>:TRACe ● auf Seite 818 MMEMory:FFT<n2>:EQUalization:INVert ● auf Seite 818 MMEMory:FFT<n2>:EQUalization:MODify ● auf Seite 818 MMEMory:FFT<n2>:EQUalization:NORMfrequency ● auf Seite 818 MMEMory:FFT<n2>:LIMit:OFFSet ●...
  • Seite 815 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:SWEep<n2>:A:CHANnel <channel> DISPlay:SWEep<n2>:B:CHANnel <channel> Parameter: <channel> OFF | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 Handbedienung: Siehe "Channel " auf Seite 536 DISPlay:FFT<n2>:A:LABel:AUTO <state>...
  • Seite 816 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:FFT<n2>:A:LEGend:SHOW <state> DISPlay:FFT<n2>:B:LEGend:SHOW <state> DISPlay:WAVeform<n2>:A:LEGend:SHOW <state> DISPlay:WAVeform<n2>:B:LEGend:SHOW <state> DISPlay:BARGraph<n2>:A:LEGend:SHOW <state> DISPlay:BARGraph<n2>:B:LEGend:SHOW <state> DISPlay:SWEep<n2>:A:LEGend:SHOW <state> DISPlay:SWEep<n2>:B:LEGend:SHOW <state> Parameter: <state> ON | OFF Handbedienung: Siehe "Show Title Show Leg A , Show Leg B" auf Seite 570 DISPlay:FFT<n2>:A:LIMLower <state>...
  • Seite 817 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:SWEep<n2>:A:LIMLower:SOURce:FILE <file> DISPlay:SWEep<n2>:B:LIMLower:SOURce:FILE <file> Parameter: <file> string Handbedienung: Siehe "Source Filename " auf Seite 558 DISPlay:FFT<n2>:A:LIMLower:SOURce:VALue <value> DISPlay:FFT<n2>:B:LIMLower:SOURce:VALue <value> DISPlay:WAVeform<n2>:A:LIMLower:SOURce:VALue <value> DISPlay:WAVeform<n2>:B:LIMLower:SOURce:VALue <value> DISPlay:BARGraph<n2>:A:LIMLower:SOURce:VALue <value> DISPlay:BARGraph<n2>:B:LIMLower:SOURce:VALue <value> DISPlay:SWEep<n2>:A:LIMLower:SOURce:VALue <value>...
  • Seite 818 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:WAVeform<n2>:A:LIMShift:SYMMetrical <symmetrical> DISPlay:WAVeform<n2>:B:LIMShift:SYMMetrical <symmetrical> DISPlay:BARGraph<n2>:A:LIMShift:SYMMetrical <symmetrical> DISPlay:BARGraph<n2>:B:LIMShift:SYMMetrical <symmetrical> DISPlay:SWEep<n2>:A:LIMShift:SYMMetrical <symmetrical> DISPlay:SWEep<n2>:B:LIMShift:SYMMetrical <symmetrical> Parameter: <symmetrical> float Handbedienung: Siehe "Symmetrical" auf Seite 559 DISPlay:FFT<n2>:A:LIMUpper <state> DISPlay:FFT<n2>:B:LIMUpper <state> DISPlay:WAVeform<n2>:A:LIMUpper <state> DISPlay:WAVeform<n2>:B:LIMUpper <state>...
  • Seite 819 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:FFT<n2>:A:LIMUpper:SOURce:VALue <value> DISPlay:FFT<n2>:B:LIMUpper:SOURce:VALue <value> DISPlay:WAVeform<n2>:A:LIMUpper:SOURce:VALue <value> DISPlay:WAVeform<n2>:B:LIMUpper:SOURce:VALue <value> DISPlay:BARGraph<n2>:A:LIMUpper:SOURce:VALue <value> DISPlay:BARGraph<n2>:B:LIMUpper:SOURce:VALue <value> DISPlay:SWEep<n2>:A:LIMUpper:SOURce:VALue <value> DISPlay:SWEep<n2>:B:LIMUpper:SOURce:VALue <value> Parameter: <value> float Handbedienung: Siehe "Source Value " auf Seite 555 DISPlay:FFT<n2>:A:NORMalize <normalize>...
  • Seite 820 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung Handbedienung: Siehe "Reference " auf Seite 539 DISPlay:FFT<n2>:A:REFerence:FILE <file> DISPlay:FFT<n2>:B:REFerence:FILE <file> DISPlay:BARGraph<n2>:A:REFerence:FILE <file> DISPlay:BARGraph<n2>:B:REFerence:FILE <file> DISPlay:SWEep<n2>:A:REFerence:FILE <file> DISPlay:SWEep<n2>:B:REFerence:FILE <file> Parameter: <file> string Handbedienung: Siehe "Reference File " auf Seite 543 DISPlay:FFT<n2>:A:REFerence:VALue <value>...
  • Seite 821 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:SWEep<n2>:A:TOP <top> DISPlay:SWEep<n2>:B:TOP <top> Parameter: <top> float Handbedienung: Siehe "Top " auf Seite 550 DISPlay:FFT<n2>:A:UNIT <unit> DISPlay:FFT<n2>:B:UNIT <unit> DISPlay:WAVeform<n2>:A:UNIT <unit> DISPlay:WAVeform<n2>:B:UNIT <unit> DISPlay:BARGraph<n2>:A:UNIT <unit> DISPlay:BARGraph<n2>:B:UNIT <unit> DISPlay:SWEep<n2>:A:UNIT <unit> DISPlay:SWEep<n2>:B:UNIT <unit>...
  • Seite 822 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:FFT<n2>:A:UNIT:USER <user> DISPlay:FFT<n2>:B:UNIT:USER <user> DISPlay:WAVeform<n2>:A:UNIT:USER <user> DISPlay:WAVeform<n2>:B:UNIT:USER <user> DISPlay:BARGraph<n2>:A:UNIT:USER <user> DISPlay:BARGraph<n2>:B:UNIT:USER <user> DISPlay:SWEep<n2>:A:UNIT:USER <user> DISPlay:SWEep<n2>:B:UNIT:USER <user> Parameter: <user> string Handbedienung: Siehe "Unit User String " auf Seite 548 DISPlay:FFT<n2>:A:UPDate <update>...
  • Seite 823 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:SWEep<n2>:A:YSOurce <ysource> DISPlay:SWEep<n2>:B:YSOurce <ysource> Parameter: <ysource> Die verfügbaren Parameter unterscheiden sich je nach Subsys- tem. Parameter für das Sweep-Subsystem: OFF | FUNC1 | FUNC2 | FREQ1 | FREQ2 | PHASe | GROupde- lay | LMRM1 | LMRM2 | LMDC1 | LMDC2 | LMPK1 | LMPK2 | INPP1 | INPP2 | FILEA | FILEB | FUNCtion | FREQuency | LMRMs | LMPK | INPPeak...
  • Seite 824 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung ● TRACe:Subsys<n2>:LDList:BY? gibt dieser IEC-Bus-Befehl an, welche Daten abgespeichert / gelesen werden. Parameter: <filter> ALL | LIMUpper | LIMLower | LIMBoth | HARMonics | PEAKs alle Daten sollen abgespeichert/gelesen werden LIMUpper nur die Werte, die den oberen Grenzwert überschreiten.
  • Seite 825 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:FFT<n2>:TITLe:DESCription <description> DISPlay:WAVeform<n2>:TITLe:DESCription <description> DISPlay:BARGraph<n2>:TITLe:DESCription <description> DISPlay:SWEep<n2>:TITLe:DESCription <description> Parameter: <description> string Handbedienung: Siehe "Title Descript, Leg A Descript, Leg B Descript" auf Seite 570 DISPlay:FFT<n2>:TITLe:SHOW <state> DISPlay:WAVeform<n2>:TITLe:SHOW <state> DISPlay:BARGraph<n2>:TITLe:SHOW <state>...
  • Seite 826 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:SWEep<n2>:X:AXIS <axis> Parameter: <axis> TIME | VOLTage | FREQuency | PHASe | VDIGital | JPKamplitude | TIME | VOLTage | FREQuency | PHASe | VDIGital Handbedienung: Siehe "X Axis "...
  • Seite 827 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung DISPlay:FFT<n2>:X:SCALing <scaling> DISPlay:WAVeform<n2>:X:SCALing <scaling> DISPlay:SWEep<n2>:X:SCALing <scaling> Parameter: <scaling> AUTO | MANual Handbedienung: Siehe "Scaling " auf Seite 567 DISPlay:SWEep<n2>:X:SOURce <source> Parameter: <source> SWEep | HOLD | MANual | LRMS | LDC | LPEak | FREQuency Handbedienung: Siehe "X-Source"...
  • Seite 828 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kurven-, Spektrum- und Balkendarstellung Handbedienung: Siehe "Unit User String " auf Seite 566 MMEMory:FFT<n2>:EQUalization:INVert <state> MMEMory:SWEep<n2>:EQUalization:INVert <state> Parameter: <state> ON | OFF Handbedienung: Siehe "Invert " auf Seite 573 MMEMory:FFT<n2>:EQUalization:MODify <state> MMEMory:SWEep<n2>:EQUalization:MODify <state>...

  • Seite 829: Kombi-Anzeige

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige MMEMory:FFT<n2>:STORe <store> MMEMory:WAVeform<n2>:STORe <store> MMEMory:BARGraph<n2>:STORe <store> MMEMory:SWEep<n2>:STORe <file> Parameter: <file> Dateiname Handbedienung: Siehe "Store Trace to " auf Seite 575 MMEMory:FFT<n2>:TRACe <trace> MMEMory:BARGraph<n2>:TRACe <trace> MMEMory:SWEep<n2>:TRACe <trace> Parameter: <trace> A | B Handbedienung: Siehe "Trace"...
  • Seite 830 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige ● auf Seite 823 SENSe3:GROupdelay:REFerence ● auf Seite 823 SENSe<n1>:LIMLower<n2> ● auf Seite 823 SENSe<n1>:LIMLower<n2>:VALue ● auf Seite 823 SENSe<n1>:LIMUpper<n2> ● auf Seite 824 SENSe<n1>:LIMUpper<n2>:VALue ● auf Seite 821 SENSe3:FREQuency:REFerence ●...
  • Seite 831 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige Parameter: <limlower> ON | OFF Handbedienung: Siehe "Limit Lower " auf Seite 610 SENSe3:FREQuency:LIMLower:VALue <value> Suffix: 3 = Frequenz-, Phasen- und Gruppenlaufzeitmessung Parameter: <value> float Handbedienung: Siehe "Limit Lower " auf Seite 610 SENSe3:FREQuency:LIMUpper <limupper>...
  • Seite 832 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige Parameter: <mode> CH1Meas | CH2Meas | VALue | STORe | SOURce | GENTrack | DIGoutampl | MREFchannel | CH1Store | CH2Store | CH3Store | CH4Store | CH5Store | CH6Store | CH7Store | CH8Store Handbedienung: Siehe...
  • Seite 833 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige SENSe3:GROupdelay:REFerence <reference> Parameter: <reference> float Handbedienung: Siehe "Reference " auf Seite 606 SENSe<n1>:LEFT<n2> <left> Suffix: <n1> 1 | 2 | 6 <n2> 1 | 2 Parameter: <left> float Handbedienung: Siehe "Left "...
  • Seite 834 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige SENSe<n1>:LIMUpper<n2>:VALue <value> Parameter: <value> float Handbedienung: Siehe "Limit Upper " auf Seite 612 SENSe3:PHASe:LEFT <left> Suffix: 3 = Frequenz-, Phase- und Gruppenlaufzeitmessung Parameter: <left> float Handbedienung: Siehe "Left " auf Seite 608 SENSe3:PHASe:LIMLower <limlower>...
  • Seite 835 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige Parameter: <value> float Handbedienung: Siehe "Limit Upper " auf Seite 612 SENSe3:PHASe:REFerence <reference> Suffix: 3 = Frequenz-, Phase- und Gruppenlaufzeitmessung Parameter: <reference> float Handbedienung: Siehe "Reference " auf Seite 606 SENSe3:PHASe:REFerence:MODE <mode>...
  • Seite 836 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Kombi-Anzeige Handbedienung: Siehe "Unit " auf Seite 602 SENSe3:PHASe:USERunit <userunit> Suffix: 3 = Frequenz-, Phase- und Gruppenlaufzeitmessung Parameter: <userunit> string Handbedienung: Siehe "Unit Auto " auf Seite 603 SENSe<n1>:REFerence<n2> <reference> Suffix: <n1>...

  • Seite 837: Softkey-Befehle Der Grafischen Darstellung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung SENSe<n1>:UNAuto<n2> <unauto> Suffix: <n1> 1 | 2 | 6 wählt die Art der Messung 1 = Funktionsmessung (Level / Signal to Noise / Distortion, ...) 2 = Input Monitor Messung 6 = Level Monitor Messung Parameter: <unauto>...
  • Seite 838 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung Nicht alle Befehle sind in allen Subsystemen zulässig. Befehle, die in einem Subsys- tem nicht zulässig sind, sind nicht aufgeführt. So gibt es z.B. im BARGraph-Subsystem keine Marker, somit ist der Befehl DISPlay:BARGraph<n2>:A|B:MARKer:HARMonics ON | OFF nicht zulässig und ist in der folgenden Befehlsbeschreibung nicht aufgeführt.
  • Seite 839 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung ● auf Seite 813 DISPlay:FFT<n2>:DLISt:FILTer ● auf Seite 833 DISPlay:FFT<n2>:OCURsor:MODE ● auf Seite 833 DISPlay:FFT<n2>:OCURsor:POSMode ● auf Seite 834 DISPlay:FFT<n2>:OCURsor:SETTo:MAX ● auf Seite 835 DISPlay:FFT<n2>:OCURsor:SETTo:MIN ● auf Seite 835 DISPlay:FFT<n2>:OCURsor:SETTo:MRKA ●...
  • Seite 840 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung ● auf Seite 837 DISPlay:SWEep<n2>:OCURsor:STATe ● auf Seite 838 DISPlay:SWEep<n2>:OCURsor:Y? ● auf Seite 833 DISPlay:SWEep<n2>:XCURsor:MODE ● auf Seite 834 DISPlay:SWEep<n2>:XCURsor:POSMode ● auf Seite 834 DISPlay:SWEep<n2>:XCURsor:SETTo:MAX ● auf Seite 835 DISPlay:SWEep<n2>:XCURsor:SETTo:MIN ●...
  • Seite 841 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung ● auf Seite 837 DISPlay:WAVeform<n2>:XCURsor:SETTo:YPOS ● auf Seite 837 DISPlay:WAVeform<n2>:XCURsor:STATe ● auf Seite 838 DISPlay:WAVeform<n2>:XCURsor:Y? DISPlay:FFT<n2>:A:MARKer:HARMonics <state> DISPlay:FFT<n2>:B:MARKer:HARMonics <state> Entspricht der Softkey-Bedienung: Marker, Trace A | Trace B, Harm Parameter: <state>...
  • Seite 842 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung DISPlay:FFT<n2>:A:MARKer:SETTo:OCURsor <state> DISPlay:FFT<n2>:A:MARKer:SETTo:XCURsor <state> DISPlay:FFT<n2>:B:MARKer:SETTo:OCURsor <state> DISPlay:FFT<n2>:B:MARKer:SETTo:XCURsor <state> DISPlay:WAVeform<n2>:A:MARKer:SETTo:OCURsor <state> DISPlay:WAVeform<n2>:A:MARKer:SETTo:XCURsor <state> DISPlay:WAVeform<n2>:B:MARKer:SETTo:OCURsor <state> DISPlay:WAVeform<n2>:B:MARKer:SETTo:XCURsor <state> DISPlay:SWEep<n2>:A:MARKer:SETTo:OCURsor <state> DISPlay:SWEep<n2>:A:MARKer:SETTo:XCURsor <state> DISPlay:SWEep<n2>:B:MARKer:SETTo:OCURsor <state> DISPlay:SWEep<n2>:B:MARKer:SETTo:XCURsor <state> Entspricht der Softkey-Bedienung: Marker, Trace A | Trace B, O Cursor | X Cursor...
  • Seite 843 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung Parameter: <xpos> float Marker auf eine Position auf der X-Achse setzen. In welcher Ein- heit der Wert eingegeben werden kann, hängt ab von der Ein- heit der X-Achse. Beispiel: DISPlay:FFT2:B:MARKer:SETTo:XPOS 12.345 Hz DISPlay:FFT<n2>:OCURsor:MODE <mode>...
  • Seite 844 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung DISPlay:BARGraph<n2>:XCURsor:POSMode <posmode> DISPlay:SWEep<n2>:OCURsor:POSMode <posmode> DISPlay:SWEep<n2>:XCURsor:POSMode <posmode> Entspricht der Softkey-Bedienung: Cursor O cursor | X cursor Movement Next Pixel | Next Bin | Next Sample | Next Value | Next Step | Next Peak | Next Harmo- Parameter: <posmode>...
  • Seite 845 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung Parameter: <state> ONCE | EXEC ONCE oder EXEC können auch weggelassen werden. ONCE Setzt den O-Cursor | X-Cursor auf das Kurvenmaximum EXEC alias zu ONCE. Beispiel: DISPlay:SWEep4:OCURsor:SETTo:MAX DISPlay:SWEep4:OCURsor:SETTo:MAX ONCE DISPlay:SWEep4:OCURsor:SETTo:MAX EXEC die drei Befehle haben die gleiche Wirkung.
  • Seite 846 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung Cursor Set O cursor | Set X cursor, Marker A Parameter: <state> ONCE | EXEC ONCE oder EXEC können auch weggelassen werden. ONCE Setzt den O-Cursor | X-Cursor auf die Position des Markers A EXEC alias zu ONCE.
  • Seite 847 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Softkey-Befehle der grafischen Darstellung Parameter: <xpos> float Setzt den O-Cursor | X-Cursor auf den angegebenen Wert, sofern es sich um einen vertikalen Cursor handelt. In welcher Einheit der Wert eingegeben werden kann, hängt ab von der Einheit der X-Achse.

  • Seite 848: Transfer Von Trace-Daten

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Transfer von Trace-Daten Parameter: <state> OFF | ACTive | INACtive O-Cursor | X-Cursor aus ACTive O-Cursor | X-Cursor ist sichtbar und wird mit TAB und SHIFT +TAB bewegt. INACtive O-Cursor | X-Cursor ist zwar sichtbar, kann aber nicht bewegt werden.
  • Seite 849 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Transfer von Trace-Daten Beispiel: Angenommen in einem K1-Makro wurde eine schnelle Frequenzgangmessung mittels Multisinussignal und einer FFT programmiert. Die FFT zeigt unterschiedliche hohe Linien bei den Multisinusfrequenzen, dazwischen Rauschteppich. Dies ist nicht die übliche Darstellungsart einer Frequenzgangkurve. Das K1-Makro erstellt nun aus den Pegeln der einzelnen Bins und deren Frequenzwer- ten einen Sweep-Trace-Datensatz.
  • Seite 850 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Transfer von Trace-Daten TRACe:SWEep<n2>:STORe:BX <bx> TRACe:SWEep<n2>:STORe:BY <by> Befehle zum Abspeichern von Sweep-Graph-Trace-Datensätzen. Die folgende Beschreibung steht exemplarisch für die TRACe:Subsys<n2>:STORe:.. Befehlgruppen: AX bezeichnet die X-Achse vom Trace A AY bezeichnet die Y-Achse vom Trace A BX bezeichnet die X-Achse vom Trace B BY bezeichnet die Y-Achse vom Tracee B Bei einer Multiscan-Darstellung oder Single-Darstellung mit Min/Max-Kurven wählt der...

  • Seite 851: Frei Definierbare Daten-Puffer

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Frei definierbare Daten-Puffer TRACe:WAVeform<n2>:STORe:AY <ay> TRACe:WAVeform<n2>:STORe:BY <by> Befehle zum Abspeichern von Waveform-Datensätzen. Die Befehle ...:AX und ...:BX sind nicht erlaubt. Suffix: <n2> Subsystem 1 Parameter: <by> float 7.28 Frei definierbare Daten-Puffer Die frei verfügbaren Daten-Puffer dienen in erster Linie der Kommunikation zwischen K1-Makros und IEC-Bus-Steuerprogrammen.
  • Seite 852 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Frei definierbare Daten-Puffer SYSTem:MEMory:DATA3? TRACe:SWEep1:LOAD:BY? TRACe:SWEep1:LOAD:COUNt:BY? SYSTem:MEMory:DATA4? TRACe:SWEep2:LOAD:AY? TRACe:SWEep2:LOAD:COUNt:AY? SYSTem:MEMory:DATA5? TRACe:SWEep2:LOAD:BY? TRACe:SWEep2:LOAD:COUNt:BY? SYSTem:MEMory:DATA6? TRACe:SWEep3:LOAD:AY? TRACe:SWEep3:LOAD:COUNt:AY? SYSTem:MEMory:DATA7? TRACe:SWEep3:LOAD:BY? TRACe:SWEep3:LOAD:COUNt:BY? SYSTem:MEMory:DATA8? TRACe:SWEep4:LOAD:AY? TRACe:SWEep4:LOAD:COUNt:AY? SYSTem:MEMory:DATA9? TRACe:SWEep4:LOAD:BY? TRACe:SWEep4:LOAD:COUNt:BY? Suffix: <n3> 1 ... 1024 1 bis 1024 beliebige Datensätze bzw. 1bis 89 Datensätze bei Chirp Based Messung.

  • Seite 853: Hardcopy

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Hardcopy Parameter: <free> STRing | DATA STRing löscht den Inhalt aller Stringpuffer. Nach dem Löschen gibt die Abfrage mit SYSTem:MMEMory:STRing<n3>? den String <empty> zurück. DATA löscht den Inhalt aller Datenpuffer. Nach dem Löschen gibt die Abfrage mit SYSTem:MMEMory:DATA<n3>? den Wert <3.40282E+38>...
  • Seite 854 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S Hardcopy ● auf Seite 845 HCOPy:PRINter:ADDition ● auf Seite 845 HCOPy:PRINter:FOOTer ● auf Seite 845 HCOPy:PRINter:HEADer ● auf Seite 845 HCOPy:PRINter:ORIentation ● auf Seite 844 HCOPy:SOURce HCOPy:DESTination <destination> Parameter: <destination> PRINter | FILE | CLIPboard Handbedienung: Siehe "Destination "...

  • Seite 855: Mmemory Subsystem

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S MMEMory Subsystem HCOPy:PRINter:ORIentation <orientation> Parameter: <orientation> selection Handbedienung: Siehe "Orientation " auf Seite 510 HCOPy:PRINter:ADDition <addition> Parameter: <addition> integer | ON | OFF Handbedienung: Siehe "Header Footer " auf Seite 511 HCOPy:PRINter:HEADer <header>...

  • Seite 856: Konventionen Bei Der Namensgebung Von Dateien

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S MMEMory Subsystem Das Laufwerk C: ist ein geschütztes Systemlaufwerk. Auf dieses Laufwerk sollte nicht zugegriffen werden. Ansonsten ist eine Rekonstruktion der Systempartition ohne Datenverlust nicht möglich. Weitere MMEMory-Befehle sind bei der zugehörigen Funktion beschrieben, z.B. das Laden spezieller Gerätekonfigurationen.

  • Seite 857: Laden Und Speichern Von Setups

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S MMEMory Subsystem Beispiel: MMEM:STOR:STAT 'd:\upv\user\test1.set' Bei einer vollständigen Pfadangabe inklusive Laufwerksbezeichnung wird die Datei im angegebenen Pfad abgespeichert. MMEM:MSIS 'D:'MMEM:STOR:STAT "\user\test1.set" Enthält der Parameter nur den Pfad und den Dateinamen, gilt das Default- Laufwerk, das mit Befehl MMEM:MSIS festgelegt wird.

  • Seite 858: Allgemeine Mmemory-Befehle

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S MMEMory Subsystem Parameter: <file> Dateiname Das Setup wird unter dem angegeben Filenamen gespeichert. Die Dateiendung legt fest, welcher Setuptyp abgespeichert wird: Komplette Setups werden bei Vergabe der Dateiendung .set abgespeichert, dabei wird die komplette Geräteeinstellung inklu- sive der Position und Größe der Fenster abgespeichert.
  • Seite 859 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S MMEMory Subsystem Der R&S UPP akzeptiert als Kennzeichnung für das Ende einer Datenübertragung die Leitungsnachricht EOI und/oder das ASCII-Zeichen NL (0Ah). Der binäre Datenstrom muss mit EOI oder NL oder EOI gefolgt von NL abgeschlossen werden.

  • Seite 860: Verwendung

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem MMEMory:MOVE <file_source><msus_source>[,<file_destination>,<msus_destination>] Dieser Befehl benennt eine bestehende Datei um, wenn <file_destination> keine Pfad- angabe enthält. Ansonsten wird die Datei in den angegebenen Pfad verschoben und unter dem ursprünglichen oder, wenn angegeben, neuen Dateinamen abgespeichert. Es ist auch möglich, die Pfadangabe mit Hilfe eines weiteren Parameters zu machen, der Befehl lautet dann: MMEMory:MOVE <file_source><msus_source>[,<file_destination>,...
  • Seite 861 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem ● auf Seite 853 STATus:QUEStionable:CONDition? ● auf Seite 853 STATus:QUEStionable:ENABle ● auf Seite 853 STATus:QUEStionable:EVENt? ● auf Seite 854 STATus:QUEStionable:NTRansition ● auf Seite 854 STATus:QUEStionable:PTRansition ● auf Seite 857 STATus:QUEStionable:MEASuring:CONDition? ●...
  • Seite 862 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Der Befehl löst ein Ereignis aus und hat daher keine Abfrageform und keinen *RST- Wert. STATus:OPERation:CONDition? Der Befehl fragt den Inhalt des "CONDition"-Teils des STATus:OPERation-Registers ab. Dieser Teil enthält die Informationen über den aktuellen Zustand des Gerätes. Das Auslesen löscht das Register nicht.
  • Seite 863 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Parameter: <integer> 0...32767 STATus:OPERation:PTRansition <integer> Der Befehl setzt die Bits des PTRansition-Teils des STATus:OPERation-Registers. Ein gesetztes Bit führt dazu, dass ein Übergang von 0 nach 1 im Condition-Teil zu einem Eintrag im EVENt-Teil des Registers führt. Das Auslesen löscht das Register nicht.
  • Seite 864 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Verwendung: Nur Abfrage STATus:QUEStionable:NTRansition <integer> Der Befehl setzt die Bits des NTRansition-Teils des STATus:QUEStionable- Registers. Ein gesetztes Bit führt dazu, dass ein Übergang von 1 nach 0 im Condition- Teil zu einem Eintrag im EVENt-Teil des Registers führt. Das Auslesen löscht das Register nicht.
  • Seite 865 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem STATus:QUEStionable:UNDerrange:EVENt? Der Befehl fragt den Inhalt des EVENt-Teils des STATus:QUEStionable:UNDERrange-Registers ab. Dieser Teil enthält Informatio- nen über den aktuellen Zustand des Gerätes seit dem letzten Auslesen. Ein im EVENt-Register gesetztes Bit zeigt an, dass sich eine Änderung im korrespon- dierenden Bit des CONDition-Registers ergeben hat.
  • Seite 866 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Verwendung: Nur Abfrage STATus:QUEStionable:OVERrange:ENABle <integer> Der Befehl setzt die Bits des ENABle-Teils des STATus:QUEStionable:OVERrange-Registers. Diese Einstellung bestimmt, welche Ereignisse des Status-Event-Teils für das Summenbit 1 im STATus:QUEStionable Register freigegeben werden. Diese Ereignisse können für einen Service Request ver- wendet werden.
  • Seite 867 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Parameter: <integer> 0...65535 STATus:QUEStionable:MEASuring:CONDition? Der Befehl fragt den Inhalt des CONDition-Teils des STATus:QUEStionable:MEASuring-Registers ab. Dieser Teil enthält Informationen darüber, welcher Kanal eines Multi-Kanal-Instruments aktiviert oder deaktiviert ist. Das Auslesen löscht das Register nicht. Rückgabewerte: <argument>...
  • Seite 868 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S STATus-Subsystem Das Auslesen löscht das Register nicht. Parameter: <integer> 0...65535 STATus:QUEStionable:MEASuring:PTRansition <integer> Der Befehl setzt die Bits des PTRansition-Teils des STATus:QUEStionable:MEASuring-Registers. Ein gesetztes Bit führt dazu, dass ein Übergang von 0 nach 1 im CONDition-Teil zu einem Eintrag im EVENt-Teil des Registers führt.

  • Seite 869: System-Subsystem

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S SYSTem-Subsystem Rückgabewerte: <argument> integer Verwendung: Nur Abfrage STATus:XQUEstionabl:NTRansition <integer> Der Befehl setzt die Bits des NTRansition-Teils des STATus:XQUEstionable- Registers. Ein gesetztes Bit führt dazu, dass ein Übergang von 1 nach 0 im Condition- Teil zu einem Eintrag im EVENt-Teil des Registers führt.
  • Seite 870 www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S SYSTem-Subsystem ..................... 861 SYSTem:MAXChdisp ......................861 SYSTem:PRESet ..................861 SYSTem:PROFile:CLIPboard ....................861 SYSTem:PROFile:FILE ....................861 SYSTem:PROFile:PRINter ..................... 861 SYSTem:PROFile:SCReen ..................862 SYSTem:PROGramm:EXECute ......................862 SYSTem:QLONg .......................862 SYSTem:SHUtdown ......................862 SYSTem:SHTDown ......................862 SYSTem:SINFo ....................863 SYSTem:SINFo:MAC? .......................

  • Seite 871: System:maxchdisp

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S SYSTem-Subsystem SYSTem:DISPlay:EXPLanation<n3>:TEXT <text> Parameter: <text> string SYSTem:DISPlay:SCPiupdate <scpiupdate> Parameter: <scpiupdate> ON | OFF Handbedienung: Siehe "SCPI Update" auf Seite 509 SYSTem:MAXChdisp <maxchdisp> Parameter: <maxchdisp> integer Handbedienung: Siehe "Max Ch Disp" auf Seite 513 SYSTem:PRESet Der Befehl löst einen Geräte-Reset aus.

  • Seite 872: System:programm:execute

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S SYSTem-Subsystem SYSTem:PROGramm:EXECute <execute> Der Befehl startet das angegebene Window-Programm und übergibt zusätzliche Aufru- fargumente. Der Befehl wird normalerweise verwendet, um Visual-Basic-Programme der Software-Option R&S UPP-K1 (Universal Sequence Controller) auszuführen. Parameter: <execute> command line Konsolen-Kommandozeile für Windows Beispiel:...

  • Seite 873: System:sinfo:mac

    www.allice.de Allice Messtechnik GmbH ® Fernsteuerung - Befehle R&S SYSTem-Subsystem Parameter: <sinfo> string SYSTem:SINFo:MAC? <mac> Parameter: <mac> STRing STRing Die MAC-Adresse (Media-Access-Control-Adresse) ist die Hard- ware-Adresse jedes einzelnen Netzwerkadapters, die zur ein- deutigen Identifizierung des Geräts in einem Rechnernetz dient. Diese Adresse wird hexadezimal kodiert als String in der Form '00:1E:C9:48:6E:60' zurückgegeben.

  • Seite 874: Kaskadierung

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Übersicht 8 Kaskadierung 8.1 Übersicht Falls eine Messanwendung die synchrone Analyse von mehr als 8 Kanälen erfordert, bietet sich die Kaskadierung mehrerer R&S UPP's an. Eine Kaskade besteht dabei stets aus einem 8 Kanal Master-R&S UPP sowie einem oder mehreren Slave-Geräten, welche jeweils mit 2, 4 oder 8 Kanälen ausgestattet sein können.

  • Seite 875: Verschaltung Einer Kaskade

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Verschaltung einer Kaskade Die R&S-Bestellnummer für die 2-, 4-, und 8-Kanal-Varianten lauten in dieser Reihen- folge: 1411.1003.02, 1411.1003.04, 1411.1003.08. 8.3 Verschaltung einer Kaskade 8.3.1 Taktleitungen In einer Kaskade werden alle beteiligten Messgeräte mit einem gemeinsamen Refe- renztakt versorgt, um eine synchrone Messwerterfassung zu ermöglichen.

  • Seite 876: Kommunikationsleitungen

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Verschaltung einer Kaskade Als Verbindungsleitungen werden handelsübliche 50 Ω BNC-Kabel verwendet. Der Start der Messwertaufnahme über die Triggerleitung ist derzeit noch nicht imple- mentiert und erfolgt über die LAN-Verbindung der Geräte! Deshalb muss für die Pha- senmessung in jedem Gerät ein "Ref Channel"...

  • Seite 877: Nummerierung Der Kanäle

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Verschaltung einer Kaskade Der begrenzende Faktor für die Tiefe einer Kaskade liegt in den Signallaufzeiten auf Takt- und Triggerleitungen, weswegen möglichst kurze Kabel verwendet werden soll- ten. Die maximale Tiefe einer Kaskade liegt bei 5 Slaves. 8.3.4 Nummerierung der Kanäle Unabhängig von der Zusammenstellung einer Kaskade mit R&S UPP's unterschiedli- cher Varianten (R&S UPP800, R&S UPP400, R&S UPP200) werden die Kanäle stets...
  • Seite 878 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Verschaltung einer Kaskade Die Nummerierung der Slaves muss mit 1 beginnen und lückenlos sein, andernfalls ist die Nummerierung der Kanäle in der Messwertanzeige des Masters nicht fortlaufend. Ausgeschaltete Kanäle werden nicht aus der Nummerierung ausgenommen – sie lie- fern lediglich kein Messergebnis (im Numeric Display die Anzeige OFF, im Remote- Betrieb den Wert 9.91e+38).

  • Seite 879: Konfiguration Einer Kaskade

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade 8.4 Konfiguration einer Kaskade 8.4.1 Konfiguration per CASCADE Button Die Konfiguration einer Kaskade erfolgt einmalig. Die beteiligten Geräte merken sich ihre jeweilige Rolle (Master, Slave#) selbst nach Abschalten derselbigen und behalten ihren Zustand, bis sie explizit rückgesetzt und erneut konfiguriert werden.
  • Seite 880 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade Jeder noch niemals zuvor konfigurierte Master befindet sich zu Beginn im Zustand MASTER_STANDALONE. Durch einmaliges Drücken des CASCADE Buttons wird der Zustand WAI- TING_FOR_SLAVES angenommen, in welchem auf Verbindungsanfragen von Slave Devices gewartet wird, deren Konfiguration im Folgekapitel erläutert wird.
  • Seite 881 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade mit den dazugehörigen Signalfolgen, siehe Kapitel 8.4.1.3, "Zustandscodierung", auf Seite 872. Jeder noch niemals zuvor konfigurierte Slave befindet sich zu Beginn im Zustand SLAVE_STANDALONE. Durch einmaliges Drücken des CASCADE Buttons wechselt der Slave in den Zustand SLAVE_SHOW_STATUS, in welchem er seinen Status (nicht kaskadiert, Slave#x) über eine Blinksignalfolge an der "CASCADE LED"...

  • Seite 882: Zustandscodierung

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade 8.4.1.3 Zustandscodierung Der aktuelle Zustand eines Gerätes wird dem Benutzer über die "CASCADE LED" angezeigt, wobei nach Master und Slave Devices unterschieden wird. Zustandscodierung: Master Device MASTER_STANDALONE Ausgangszustand eines Master Devices. Bisher wurden keine Slaves in die Kaskade aufgenommen.
  • Seite 883 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade Ausgangszustand eines Slave Devices. Es wurde noch keine Verbindung zum Master aufgenommen. SLAVE_SHOW_STATUS Slave zeigt seine Position innerhalb der Kaskade an. Bild 8-1: Nicht kaskadiert. Bild 8-2: Slave#1 Bild 8-3: Slave#2 Bild 8-4: Slave#3 Bild 8-5: Slave#4 Bild 8-6: Slave#5...
  • Seite 884 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade Bild 8-8: Slave#2 Bild 8-9: Slave#3 Bild 8-10: Slave#4 Bild 8-11: Slave#5 SLAVE_CASCADED CASCADED_SLAVE_SHOW_STATUS Wie SLAVE_SHOW_STATUS. TRY TO CONNECT Schnelles Blinken signalisiert Verbindungsaufbau z.B. nach dem Einschalten, oder wenn die Kaskade unvollständig ist, z.B. weil ein Gerät nicht eingeschaltet wurde. ERROR Fehlerzustand.

  • Seite 885: Beispiele Zur Konfiguration Einer Kaskade

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade 8.4.2 Beispiele zur Konfiguration einer Kaskade 8.4.2.1 Zusammenstellung einer Kaskade, bestehend aus zwei "Standalone Device"- Geräten Voraussetzung: ● Zwei "Standalone Device"-Geräte sind miteinander verkabelt, wie unter Kapitel 8.3, "Verschaltung einer Kaskade", auf Seite 865 beschrieben.

  • Seite 886: Weitere Slaves Hinzufügen

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade Man sollte nun sofort im Numeric Display mehr als 8 Messergebnisse sehen. Werden zu wenige Messergebniszeilen angezeigt, empfiehlt es sich im unteren Bereich des Config-Panels den Wert "Max Ch Disp" auf 16 zu setzen. 8.4.2.2 Weitere Slaves hinzufügen Der Master wird wieder durch einen kurzen Tastendruck auf die CASCADE / LAN...

  • Seite 887: Status Und Fehler Beim Verbindungsaufbau

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Konfiguration einer Kaskade ACHTUNG: Bei einer betriebsbereiten Kaskade löst ein langer Tastendruck bei einem Slave von mehr als 5 Sekunden nicht die Kaskade auf, sondern meldet diesen Slave in der Kaskade ab. Der Master hält dessen Kanäle im Numeric Display frei und zeigt "---"...

  • Seite 888: Betriebsmodi

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Betriebsmodi bei Firmware-Start bereits von einem anderen Tool benutzt wird, erscheint die Fehler- meldung "could not open cascading server port. Please change the cascading port number." Wenn bereits eine Verbindung zwischen Master und Slave zustande gekommen ist, aber die Port-Nummer auch von einer Software auf anderen PC's im LAN benutzt wird, erscheint die Fehlermeldung "cascading data handshake failed.
  • Seite 889 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Handbedienung der Kaskade 8.6.1.1 GUI Control ALL Die Auswahl "All" ermöglicht, die auf dem Master vorgenommenen Einstellungen auf alle Slaves zu übertragen. Dieser Betriebsmode sollte immer dann verwendet werden, wenn sich die gesamte Kaskade wie ein Gerät mit vielen Kanälen verhalten soll. Messergebnisanzeige Wenn in diesem Bedienmodus eine Messung gestartet wird, werden die Messergeb- nisse aller Geräte der Kaskade am Master angezeigt.

  • Seite 890: Kanalauswahl

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Handbedienung der Kaskade "Ref Channel" ermöglicht die Benennung eines Referenzkanals für die Phasenmes- sung. Wenn die Phasenmessung über die gesamte Kaskade erfolgen soll, wie in obi- gem Bild dargestellt, dann muss in jedem Gerät ein "Ref Channel" definiert werden, bevorzugt der Kanal 1 (default).
  • Seite 891 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Handbedienung der Kaskade Coupling Wurde im "Analyzer Config" Panel des Masters "AC/DC Coupl" = "Track" gewählt, wird die "All Couplings"-Einstellung des Masters auf alle Slaves übertragen. Bedienhandbuch 1411.1055.31 ─ 09...
  • Seite 892 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Handbedienung der Kaskade Wurde im Analyzer Config Panel des Masters "AC/DC Coupl" = "Split" gewählt, werden die "Chx Coupling"-Einstellungen des Masters auf alle Slaves übertragen. Um gezielt bestimmte Kanäle auf den Slave Devices einzustellen, sollte die Einstellung "GUI Con- trol"...

  • Seite 893: Fernsteuerung

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung sofort auf den ausgewählten Slave übertragen, so dass sich dessen Hardware simul- tan einstellt. Messergebnisanzeige Wenn in diesem Bedienmodus eine Messung gestartet wird, werden die Messergeb- nisse aller Geräte innerhalb der Kaskade angezeigt. 8.7 Fernsteuerung 8.7.1 Bedienung der Slaves vom Master aus Wie auch bei der Handbedienung erfolgt die Steuerung der gesamten Kaskade vom...
  • Seite 894 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung geschickt. Werden einzelne Geräte direkt angesprochen, muss die angegebene Kanal- nummer <ch> bei R&S UPP200 ≤ 2, bei R&S UPP400 ≤ 4 und bei R&S UPP800 ≤ 8 sein. Der Master berechnet aus der Kanalnummer entweder sich selbst oder einen seiner Slaves und schickt den Befehl mit der entsprechend modifizierten Kanalnummer dort hin.

  • Seite 895: Query-Befehle

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung 8.7.3 Query-Befehle 8.7.3.1 Query auf Einstellbefehle CASCade:ASSignment ALL Befehle mit Kanalbezug werden vom Master – ohne Zutun des Anwenders - an das entsprechende Gerät geschickt und von dort kommt auch die eindeutige Query-Antwort. Beispiel: INPut:MCHannel20? Antwort: ON...

  • Seite 896: Query-Befehle Für Messergebnisse Und Grafik-Datensätze

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung 8.7.3.2 Query-Befehle für Messergebnisse und Grafik-Datensätze CASCade:ASSignment ALL Der normale SENS:DATA-Befehl ist kanalbezogen und wird somit dem entsprechenden Gerät zugesandt, z.B. SENS:DATA20? Wenn die Kaskade ausschließlich aus 8-Kanal- Geräten zusammengestellt wurde, wird mit diesem Befehl das Messergebnis des 2. Slave und dessen Kanal 4 abgefragt.
  • Seite 897 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung CASC:ASS SLAVE01 TRACe:FFT:LOAD:AY? Mögliche Antwort: " -119.95,-118.828,-119.796,-121.799,-122.835,…" CASC:ASS SLAVE02 TRACe:FFT:LOAD:AY? Mögliche Antwort: " -123.181,-118.682,-117.495,-119.492,-121.138,…" CASC:ASS ALL CASCade:ASSignment MASTer Query-Befehle, die in diesem Betriebsmode ausgegeben werden, liefern immer nur eine einzige Query-Antwort. Die Kanalangabe bei kanalbezogenen Befehlen muss ≤ 8 sein, andernfalls erfolgt eine Fehlermeldung.

  • Seite 898: Kaskadierung Und Statussystem

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung CASCade:ASSignment SLAVe xx Auch wenn der Befehl SYST:ERR? gezielt zu einem Slave geschickt wird, wird der Inhalt der Error-Queue des Masters zurückgegeben. Die Error-Queue eines Slaves kann nicht abgefragt werden - sie wäre sowieso immer leer, da die Slaves ihre Fehler- meldungen sofort zum Master schicken.
  • Seite 899 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung Im Vergleich hierzu die Statusregister eines R&S UPP als "stand alone"-Gerät. Bedienhandbuch 1411.1055.31 ─ 09...
  • Seite 900 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung Bild 8-12: Übersicht der Statusregister Übersicht Das Statussystem des R&S UPP unterscheidet sich im kaskadierten Betrieb nur unwe- sentlich vom "Stand alone"-Betrieb. Genaue Beschreibung der Register siehe Kapi- Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 901: Srq In Der Kaskadierung

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung tel 6.8, "Status Reporting System", auf Seite 680. Folgende Erweiterungen sind im kaskadierten Betrieb aktiv: Error Queue Entsteht auf einem Slave bei der Fernsteuerung ein Fehler, so wird dieser direkt auf dem Master in die Error-Queue eingetragen. Auf diesem kann dann die Error- Queue abgefragt werden.
  • Seite 902 www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Fernsteuerung *OPT? Option Identification Query In der Einstellung CASCade:ASSignement ALL schickt der Master den Befehl an alle Slaves und an sich selbst und gibt die Optionsausstattung aller Geräte in der Kaskade durch "|" getrennt zurück.

  • Seite 903: Generatoren In Der Kaskade

    www.allice.de Allice Messtechnik GmbH ® Kaskadierung R&S Generatoren in der Kaskade *CLS Clear Status Der Master sendet den Befehl an alle Slaves, dann an sich selbst. Sämtliche Variablen, die benötigt werden, um die internen Protokolle zwischen den kaskadierten Geräten (z.B. *OPC, *WAI usw.) abzuwickeln, werden zurückgesetzt.

  • Seite 904: Wartung Und Geräteschnittstellen

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Einleitung - Wartung und Schnittstellen 9 Wartung und Geräteschnittstellen 9.1 Einleitung - Wartung und Schnittstellen Das folgende Kapitel enthält Hinweise für die Wartung des Audioanalyzers sowie die Beschreibung der Geräteschnittstellen. Der Austausch einer Baugruppe und die Bestellung von Ersatzteilen ist im Service- handbuch beschrieben.

  • Seite 905: Geräteschnittstellen

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen Geräteschaden durch falsche Sicherungen Durch falsche Sicherungen kann es zu einem Geräteschaden kommen. Austausch der Netzsicherungen: 1. Das Netzkabel abziehen. 2. Sicherungshalter mit zwei kleinen Schraubenziehern o. ä. heraushebeln. 3. Beide Sicherungen entfernen und durch neue ersetzen. 4.
  • Seite 906 www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen Bild 9-1: Pinbelegung der IEC-Bus-Schnittstelle 9.4.1.2 IEC-Bus-Leitungen ● Datenbus mit 8 Leitungen DIO 1...DIO 8 Die Übertragung erfolgt bitparallel und byteseriell im ASCII/ISO-Code. DIO1 ist das niedrigstwertige und DIO8 das höchstwertige Bit. ●...

  • Seite 907: Iec-Bus-Schnittstellennachrichten

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen – NDAC (Not Data Accepted): aktiv LOW, solange das angeschlossene Gerät die am Datenbus anliegenden Daten übernimmt. 9.4.1.3 IEC-Bus-Schnittstellenfunktionen Über IEC-Bus fernsteuerbare Geräte können mit unterschiedlichen Schnittstellenfunkti- onen ausgerüstet sein. Die folgende Tabelle führt die für den Audio Analyzer zutreffen- den Schnittstellenfunktionen auf.

  • Seite 908: Adressierte Befehle

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen Befehl VISUAL BASIC-Befehl Wirkung auf das Gerät LLO (Local Lockout) IBCMD (controller%, CHR$(17)) Die manuelle LOCAL-Umschal- tung wird gesperrt. SPE (Serial Poll Enable) IBCMD (controller%, CHR$(24)) Bereit zur Serienabfrage. SPD (Serial Poll Disable) IBCMD (controller%, CHR$(25)) Ende der Serienabfrage.
  • Seite 909 www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen Die Fernsteuerung des Gerätes über ein Netzwerk basiert auf diesen standardisierten Protokollen, die dem OSI-Reference-Model folgen (siehe Bild unten). Bild 9-2: Beispiel für LAN-Fernsteuerung nach dem OSI-Reference-Model (VXI-11) Basierend auf TCP/UDP werden die Nachrichten über Open Network Computing (ONC)-Remote Procedure Calls (RPC) zwischen dem Controller und dem Gerät aus- getauscht.
  • Seite 910 www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen Bild 9-3: Channels zwischen dem Gerät und dem Controller bei VXI-11 Im Netzwerk ist die Anzahl der Controller, die auf ein Gerät zugreifen können, prak- tisch unbegrenzt. Im Gerät werden die einzelnen Controller eindeutig unterschieden. Diese Unterscheidung setzt sich bis auf Applikationsebene auf einem Controller fort, d.h.

  • Seite 911: Vxi-11-Schnittstellennachrichten

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen 9.4.2.1 VXI-11-Schnittstellennachrichten Bei einer Ethernet-Verbindung werden die Schnittstellennachrichten als Low-Level- Control-Messages bezeichnet. Mit ihnen können die Schnittstellennachrichten des IEC-Bus emuliert werden. Tabelle 9-4: VXI-11-Schnittstellennachrichten Befehl Wirkung auf das Gerät &ABO (Abort) Bricht die Bearbeitung der gerade empfangenen Befehle ab.

  • Seite 912: Usb-Device-Anschluss

    www.allice.de Allice Messtechnik GmbH ® Wartung und Geräteschnittstellen R&S Geräteschnittstellen USB Schnittstellen befinden sich an der Gerätevorderseite, zwei an der Geräterück- seite. 9.4.4 USB-Device-Anschluss Geräte der neueren Serien haben auf ihrer Rückseite zusätzlich zum normalen USB- Anschluss auch den sogenannten USB-Device-Anschluß vom Typ B (Device USB), wie ihn z.B.

  • Seite 913: Liste Der Befehle

    www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S Liste der Befehle *CLS................................703 *ESE................................703 *ESR?................................703 *GTL................................703 *IDN?................................703 *IST?................................704 *OPC................................704 *OPC?................................704 *OPT?................................704 *PRE................................704 *PSC................................705 *RST................................705 *SRE................................705 *STB?................................706 *TRG................................706 *WAI................................706 ABORt................................751 ARM:FREQuency:STARt..........................753 ARM:FREQuency:STOP..........................753 ARM:LEVel:MIN.............................753 ARM:VOLTage:STARt...........................
  • Seite 914 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:BARGraph<n2>:A:LEGend:DESCription..................805 DISPlay:BARGraph<n2>:A:LEGend:SHOW....................806 DISPlay:BARGraph<n2>:A:LIMLower......................806 DISPlay:BARGraph<n2>:A:LIMLower:SOURce.................... 806 DISPlay:BARGraph<n2>:A:LIMLower:SOURce:FILE................... 806 DISPlay:BARGraph<n2>:A:LIMLower:SOURce:VALue................807 DISPlay:BARGraph<n2>:A:LIMShift......................807 DISPlay:BARGraph<n2>:A:LIMShift:PARallel....................807 DISPlay:BARGraph<n2>:A:LIMShift:SYMMetrical..................808 DISPlay:BARGraph<n2>:A:LIMUpper......................808 DISPlay:BARGraph<n2>:A:LIMUpper:SOURce.................... 808 DISPlay:BARGraph<n2>:A:LIMUpper:SOURce:FILE................... 808 DISPlay:BARGraph<n2>:A:LIMUpper:SOURce:VALue................809 DISPlay:BARGraph<n2>:A:NORMalize......................809 DISPlay:BARGraph<n2>:A:NORMalize:VALue.....................809 DISPlay:BARGraph<n2>:A:REFerence......................809 DISPlay:BARGraph<n2>:A:REFerence:FILE....................810 DISPlay:BARGraph<n2>:A:REFerence:VALue.....................810 DISPlay:BARGraph<n2>:A:SPACing......................810 DISPlay:BARGraph<n2>:A:TOP........................810 DISPlay:BARGraph<n2>:A:UNIT........................811 DISPlay:BARGraph<n2>:A:UNIT:AUTO......................811...
  • Seite 915 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:BARGraph<n2>:B:TOP........................810 DISPlay:BARGraph<n2>:B:UNIT........................811 DISPlay:BARGraph<n2>:B:UNIT:AUTO......................811 DISPlay:BARGraph<n2>:B:UNIT:TRACk...................... 811 DISPlay:BARGraph<n2>:B:UNIT:USER......................812 DISPlay:BARGraph<n2>:B:UPDate......................812 DISPlay:BARGraph<n2>:B:YSOurce......................812 DISPlay:BARGraph<n2>:B:YSOurce:FILE....................813 DISPlay:BARGraph<n2>:DLISt:FILTer......................813 DISPlay:BARGraph<n2>:MCHMode......................814 DISPlay:BARGraph<n2>:MINMax......................... 814 DISPlay:BARGraph<n2>:OCURsor:MODE....................833 DISPlay:BARGraph<n2>:OCURsor:POSMode..................... 833 DISPlay:BARGraph<n2>:OCURsor:SETTo:MAX..................834 DISPlay:BARGraph<n2>:OCURsor:SETTo:MIN................... 835 DISPlay:BARGraph<n2>:OCURsor:SETTo:XPOS..................836 DISPlay:BARGraph<n2>:OCURsor:SETTo:YPOS..................837 DISPlay:BARGraph<n2>:OCURsor:STATe....................837 DISPlay:BARGraph<n2>:OCURsor:Y?......................838 DISPlay:BARGraph<n2>:SCANoffset......................759 DISPlay:BARGraph<n2>:TITLe:DESCription....................815 DISPlay:BARGraph<n2>:TITLe:SHOW......................815 DISPlay:BARGraph<n2>:TRACk:LIMit......................
  • Seite 916 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:FFT<n2>:A:MARKer:HARMonics....................831 DISPlay:FFT<n2>:A:MARKer:MODE......................831 DISPlay:FFT<n2>:A:MARKer:SETTo:OCURsor................... 832 DISPlay:FFT<n2>:A:MARKer:SETTo:XCURsor....................832 DISPlay:FFT<n2>:A:MARKer:SETTo:XPOS....................832 DISPlay:FFT<n2>:A:NORMalize........................809 DISPlay:FFT<n2>:A:NORMalize:VALue......................809 DISPlay:FFT<n2>:A:REFerence........................809 DISPlay:FFT<n2>:A:REFerence:FILE......................810 DISPlay:FFT<n2>:A:REFerence:VALue......................810 DISPlay:FFT<n2>:A:SPACing........................810 DISPlay:FFT<n2>:A:TOP..........................810 DISPlay:FFT<n2>:A:UNIT..........................811 DISPlay:FFT<n2>:A:UNIT:AUTO........................811 DISPlay:FFT<n2>:A:UNIT:TRACk.........................811 DISPlay:FFT<n2>:A:UNIT:USER........................812 DISPlay:FFT<n2>:A:UPDate......................... 812 DISPlay:FFT<n2>:A:YSOurce........................812 DISPlay:FFT<n2>:A:YSOurce:FILE.......................813 DISPlay:FFT<n2>:B:BOTTom........................
  • Seite 917 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:FFT<n2>:B:UNIT:TRACk.........................811 DISPlay:FFT<n2>:B:UNIT:USER........................812 DISPlay:FFT<n2>:B:UPDate......................... 812 DISPlay:FFT<n2>:B:YSOurce........................812 DISPlay:FFT<n2>:B:YSOurce:FILE.......................813 DISPlay:FFT<n2>:DLISt:FILTer........................813 DISPlay:FFT<n2>:MCHMode........................814 DISPlay:FFT<n2>:MINMax..........................814 DISPlay:FFT<n2>:OCURsor:MODE......................833 DISPlay:FFT<n2>:OCURsor:POSMode......................833 DISPlay:FFT<n2>:OCURsor:SETTo:MAX.....................834 DISPlay:FFT<n2>:OCURsor:SETTo:MIN......................835 DISPlay:FFT<n2>:OCURsor:SETTo:MRKA....................835 DISPlay:FFT<n2>:OCURsor:SETTo:MRKB....................836 DISPlay:FFT<n2>:OCURsor:SETTo:XPOS....................836 DISPlay:FFT<n2>:OCURsor:SETTo:YPOS....................837 DISPlay:FFT<n2>:OCURsor:STATe......................837 DISPlay:FFT<n2>:OCURsor:Y?........................838 DISPlay:FFT<n2>:SCANoffset........................759 DISPlay:FFT<n2>:TITLe:DESCription......................
  • Seite 918 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:SWEep<n2>:A:LIMLower........................ 806 DISPlay:SWEep<n2>:A:LIMLower:SOURce....................806 DISPlay:SWEep<n2>:A:LIMLower:SOURce:FILE..................807 DISPlay:SWEep<n2>:A:LIMLower:SOURce:VALue..................807 DISPlay:SWEep<n2>:A:LIMShift........................807 DISPlay:SWEep<n2>:A:LIMShift:PARallel....................807 DISPlay:SWEep<n2>:A:LIMShift:SYMMetrical....................808 DISPlay:SWEep<n2>:A:LIMUpper........................ 808 DISPlay:SWEep<n2>:A:LIMUpper:SOURce....................808 DISPlay:SWEep<n2>:A:LIMUpper:SOURce:FILE..................808 DISPlay:SWEep<n2>:A:LIMUpper:SOURce:VALue..................809 DISPlay:SWEep<n2>:A:MARKer:MODE.......................831 DISPlay:SWEep<n2>:A:MARKer:SETTo:OCURsor..................832 DISPlay:SWEep<n2>:A:MARKer:SETTo:XCURsor..................832 DISPlay:SWEep<n2>:A:MARKer:SETTo:XPOS................... 832 DISPlay:SWEep<n2>:A:NORMalize......................809 DISPlay:SWEep<n2>:A:NORMalize:VALue....................809 DISPlay:SWEep<n2>:A:REFerence......................809 DISPlay:SWEep<n2>:A:REFerence:FILE..................... 810 DISPlay:SWEep<n2>:A:REFerence:VALue....................
  • Seite 919 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:SWEep<n2>:B:NORMalize......................809 DISPlay:SWEep<n2>:B:NORMalize:VALue....................809 DISPlay:SWEep<n2>:B:REFerence......................809 DISPlay:SWEep<n2>:B:REFerence:FILE..................... 810 DISPlay:SWEep<n2>:B:REFerence:VALue....................810 DISPlay:SWEep<n2>:B:SPACing........................810 DISPlay:SWEep<n2>:B:TOP.........................811 DISPlay:SWEep<n2>:B:UNIT........................811 DISPlay:SWEep<n2>:B:UNIT:AUTO......................811 DISPlay:SWEep<n2>:B:UNIT:TRACk......................811 DISPlay:SWEep<n2>:B:UNIT:USER......................812 DISPlay:SWEep<n2>:B:UPDate........................812 DISPlay:SWEep<n2>:B:YSOurce........................813 DISPlay:SWEep<n2>:B:YSOurce:FILE......................813 DISPlay:SWEep<n2>:DLISt:FILTer.......................813 DISPlay:SWEep<n2>:HISTory........................814 DISPlay:SWEep<n2>:MINMax........................814 DISPlay:SWEep<n2>:OCURsor:MODE......................833 DISPlay:SWEep<n2>:OCURsor:POSMode....................834 DISPlay:SWEep<n2>:OCURsor:SETTo:MAX....................834 DISPlay:SWEep<n2>:OCURsor:SETTo:MIN....................
  • Seite 920 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:SWEep<n2>:XCURsor:SETTo:MRKA.....................835 DISPlay:SWEep<n2>:XCURsor:SETTo:MRKB.....................836 DISPlay:SWEep<n2>:XCURsor:SETTo:XPOS..................... 836 DISPlay:SWEep<n2>:XCURsor:SETTo:YPOS..................... 837 DISPlay:SWEep<n2>:XCURsor:STATe......................837 DISPlay:SWEep<n2>:XCURsor:Y?....................... 838 DISPlay:WAVeform<n2>:A:BOTTom......................804 DISPlay:WAVeform<n2>:A:CHANnel......................804 DISPlay:WAVeform<n2>:A:LABel:AUTO...................... 805 DISPlay:WAVeform<n2>:A:LABel:USER...................... 805 DISPlay:WAVeform<n2>:A:LEGend:DESCription..................805 DISPlay:WAVeform<n2>:A:LEGend:SHOW....................806 DISPlay:WAVeform<n2>:A:LIMLower......................806 DISPlay:WAVeform<n2>:A:LIMLower:SOURce.................... 806 DISPlay:WAVeform<n2>:A:LIMLower:SOURce:FILE................... 806 DISPlay:WAVeform<n2>:A:LIMLower:SOURce:VALue................807 DISPlay:WAVeform<n2>:A:LIMShift......................807 DISPlay:WAVeform<n2>:A:LIMShift:PARallel....................807 DISPlay:WAVeform<n2>:A:LIMShift:SYMMetrical..................
  • Seite 921 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:WAVeform<n2>:B:LIMUpper......................808 DISPlay:WAVeform<n2>:B:LIMUpper:SOURce.................... 808 DISPlay:WAVeform<n2>:B:LIMUpper:SOURce:FILE................... 808 DISPlay:WAVeform<n2>:B:LIMUpper:SOURce:VALue................809 DISPlay:WAVeform<n2>:B:MARKer:MODE....................831 DISPlay:WAVeform<n2>:B:MARKer:SETTo:OCURsor.................832 DISPlay:WAVeform<n2>:B:MARKer:SETTo:XCURsor................. 832 DISPlay:WAVeform<n2>:B:MARKer:SETTo:XPOS..................832 DISPlay:WAVeform<n2>:B:REFerence......................809 DISPlay:WAVeform<n2>:B:REFerence:VALue..................... 810 DISPlay:WAVeform<n2>:B:SPACing......................810 DISPlay:WAVeform<n2>:B:TOP........................810 DISPlay:WAVeform<n2>:B:UNIT........................811 DISPlay:WAVeform<n2>:B:UNIT:AUTO......................811 DISPlay:WAVeform<n2>:B:UNIT:USER......................812 DISPlay:WAVeform<n2>:B:UPDate......................812 DISPlay:WAVeform<n2>:B:YSOurce......................812 DISPlay:WAVeform<n2>:B:YSOurce:FILE....................813 DISPlay:WAVeform<n2>:DLISt:FILTer......................813 DISPlay:WAVeform<n2>:OCURsor:MODE....................833 DISPlay:WAVeform<n2>:OCURsor:POSMode.....................
  • Seite 922 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S DISPlay:WAVeform<n2>:XCURsor:SETTo:MRKB..................836 DISPlay:WAVeform<n2>:XCURsor:SETTo:XPOS..................836 DISPlay:WAVeform<n2>:XCURsor:SETTo:YPOS..................837 DISPlay:WAVeform<n2>:XCURsor:STATe....................837 DISPlay:WAVeform<n2>:XCURsor:Y?......................838 FORMat................................. 758 HCOPy:DESTination............................844 HCOPy:FILE..............................844 HCOPy:FILE:MODE............................844 HCOPy:GSIZe............................... 844 HCOPy:PRINter:ADDition..........................845 HCOPy:PRINter:FOOTer..........................845 HCOPy:PRINter:HEADer..........................845 HCOPy:PRINter:ORIentation.........................845 HCOPy:SOURce............................844 HCOPy[:IMMediate]............................844 INITiate................................751 INITiate:CONTinuous.............................749 INITiate:CONTinuous:TIMeout........................750 INITiate:FORCe............................. 750 INPut:MIMPedance:CHANnels........................741 INPut:MIMPedance<n2>..........................741 INPut<n1>:AUDiobits.............................742 INPut<n1>:BANDwidth:MODE........................740...
  • Seite 923 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S MMEMory:DELete............................849 MMEMory:FFT<n2>:EQUalization:INVert......................818 MMEMory:FFT<n2>:EQUalization:MODify....................818 MMEMory:FFT<n2>:EQUalization:NORMfrequency..................818 MMEMory:FFT<n2>:LIMit:OFFSet........................ 818 MMEMory:FFT<n2>:LIMit:OFFSet:VALue.....................818 MMEMory:FFT<n2>:STAS..........................818 MMEMory:FFT<n2>:STORe..........................819 MMEMory:FFT<n2>:TRACe.......................... 819 MMEMory:LOAD:ARBitrary........................... 726 MMEMory:LOAD:DWELl..........................736 MMEMory:LOAD:FREQuency........................736 MMEMory:LOAD:FREQuency:SLCFrequency....................771 MMEMory:LOAD:IEQualize........................... 774 MMEMory:LOAD:MCHannel<n3>:SINE:ARBitrary..................729 MMEMory:LOAD:MCHannel<n3>:SINE:EQUalize..................729 MMEMory:LOAD:OEQualize......................... 715 MMEMory:LOAD:PHASe..........................736 MMEMory:LOAD:STATe..........................847 MMEMory:LOAD:STEReo<n3>:OEQualize....................719 MMEMory:LOAD:VOLTage...........................
  • Seite 924 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S OUTPut:SAMPle:MODE..........................709 OUTPut:SIGNal:BALanced:LEVel......................... 710 OUTPut:SIGNal:LEVel...........................710 OUTPut:TYPE..............................708 OUTPut:WLENgth............................712 OUTPut:WOFFset............................713 SENSe:LIPSync:AUDio:THReshold:HIGH....................784 SENSe:VOLTage:RANGe<n3>:VALue......................742 SENSe<1>CHIRpbased:DISTortion<di>:SWEep<n>:A................780 SENSe<1>CHIRpbased:DISTortion<di>:SWEep<n>:B................780 SENSe<1>CHIRpbased:MMODe:SWEep<n>:A................... 781 SENSe<1>CHIRpbased:MMODe:SWEep<n>:B................... 781 SENSe<1>CHIRpbased:POINts?........................781 SENSe<1>CHIRpbased:RESolution?......................781 SENSe<n1>:BANDwidth..........................771 SENSe<n1>:BANDwidth:MODE........................771 SENSe<n1>:CHANnel:DELay........................778 SENSe<n1>:CONFig:COPYother........................819 SENSe<n1>:DATA<n2>:ALL?........................755 SENSe<n1>:DATA<n2>?..........................754 SENSe<n1>:FILTer<n2>..........................
  • Seite 925 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SENSe<n1>:FUNCtion:SNSequence......................774 SENSe<n1>:HDMI:AUDio:CODing........................745 SENSe<n1>:HDMI:AUDio:CTS........................746 SENSe<n1>:HDMI:AUDio:FORMat.......................746 SENSe<n1>:HDMI:AUDio:INPut........................746 SENSe<n1>:HDMI:AUDio:N..........................746 SENSe<n1>:HDMI:HDCP..........................746 SENSe<n1>:HDMI:VIDeo:COLor:DEPTh......................746 SENSe<n1>:HDMI:VIDeo:FORMat....................... 747 SENSe<n1>:HDMI:VIDeo:TIMing........................747 SENSe<n1>:LEFT<n2>..........................823 SENSe<n1>:LIMLower<n2>..........................823 SENSe<n1>:LIMLower<n2>:VALue......................823 SENSe<n1>:LIMUpper<n2>..........................823 SENSe<n1>:LIMUpper<n2>:VALue......................824 SENSe<n1>:LIPSync:AUDio:THReshold:LOW..................... 785 SENSe<n1>:LIPSync:COLor:THReshold:HIGH:STRing................785 SENSe<n1>:LIPSync:COLor:THReshold:LOW:STRing................785 SENSe<n1>:MAX:FFT:SIZE..........................741 SENSe<n1>:POWer:REFerence:RESistance....................741 SENSe<n1>:REFerence<n2>........................826 SENSe<n1>:REFerence<n2>:CHANnel......................741 SENSe<n1>:REFerence<n2>:MODE<n3>....................826 SENSe<n1>:RIGHt<n2>..........................826 SENSe<n1>:SWEep:CONTrol........................772 SENSe<n1>:SWEep:POINts.........................
  • Seite 926 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SENSe<n1>:USERunit<n2>..........................827 SENSe<n1>:VOLTage:APERture........................770 SENSe<n1>:VOLTage:EQUalize........................775 SENSe<n1>:VOLTage:FUNDamental......................776 SENSe<n1>:VOLTage:FUNDamental:MODE....................776 SENSe<n1>:VOLTage:INTVtime........................773 SENSe<n1>:VOLTage:INTVtime:MODE.......................773 SENSe<n1>:VOLTage:RANGe<n3>:MODE....................742 SENSe3:FREQuency:APERture:MODE......................785 SENSe3:FREQuency:LEFT...........................820 SENSe3:FREQuency:LIMLower........................820 SENSe3:FREQuency:LIMLower:VALue......................821 SENSe3:FREQuency:LIMUpper........................821 SENSe3:FREQuency:LIMUpper:VALue......................821 SENSe3:FREQuency:REFerence......................... 821 SENSe3:FREQuency:REFerence:MODE......................821 SENSe3:FREQuency:RIGHt..........................822 SENSe3:FREQuency:UNAuto........................822 SENSe3:FREQuency:UNIT........................... 822 SENSe3:FREQuency:USERunit........................822 SENSe3:GROupdelay:REFerence........................ 823 SENSe3:PHASe:FORMat..........................786 SENSe3:PHASe:LEFT...........................824 SENSe3:PHASe:LIMLower..........................824 SENSe3:PHASe:LIMLower:VALue........................824 SENSe3:PHASe:LIMUpper..........................824...
  • Seite 927 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SOURce:ARBitrary:RELoad.......................... 730 SOURce:ARBitrary:TIME..........................730 SOURce:FILTer............................. 791 SOURce:FILTer:CHANnels........................... 719 SOURce:FREQuency:CH2Stereo......................... 719 SOURce:FREQuency:DIFFerence........................ 724 SOURce:FREQuency:MEAN.........................725 SOURce:FREQuency:REFerence......................... 707 SOURce:FREQuency:SELect........................719 SOURce:FREQuency<n2>..........................715 SOURce:FUNCtion............................716 SOURce:FUNCtion:MODE..........................721 SOURce:HDMI:AUDio:FORMat........................713 SOURce:HDMI:SARC............................713 SOURce:HDMI:VIDeo:COLor:DEPTh......................713 SOURce:HDMI:VIDeo:CONTent........................714 SOURce:HDMI:VIDeo:FORMat?........................714 SOURce:HDMI:VIDeo:FREQuency....................... 714 SOURce:HDMI:VIDeo:RESolution.........................714 SOURce:HDMI:VIDeo:SOURce........................
  • Seite 928 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SOURce:PROTocol:CH<n3>:BYTE<n4>...................... 734 SOURce:PROTocol:CRC..........................734 SOURce:PROTocol:FILE..........................734 SOURce:PROTocol:MODE........................... 734 SOURce:PROTocol:NUMerical:BYTE......................735 SOURce:PROTocol:NUMerical:CH....................... 735 SOURce:PROTocol:NUMerical:VALue......................735 SOURce:PROTocol:VALidity......................... 735 SOURce:RANDom:FREQuency:LOWer......................725 SOURce:RANDom:FREQuency:UPPer......................725 SOURce:RANDom:SHAPe..........................725 SOURce:RANDom:SPACing:FREQuency....................722 SOURce:RANDom:SPACing:MODE......................722 SOURce:SCHSettings:CHANnel........................733 SOURce:SCHSettings:TTOChannels......................733 SOURce:SIGChange.............................716 SOURce:SINusoid:DITHer..........................716 SOURce:SINusoid:DITHer:STATe........................ 716 SOURce:STEReo<n2>:FILTer........................791 SOURce:SWEep:CONTrol..........................
  • Seite 929 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SOURce:VOLTage:EQUalize........................717 SOURce:VOLTage:EQUalize:CHANnels...................... 720 SOURce:VOLTage:MAXimum........................708 SOURce:VOLTage:OFFSet<n3>........................717 SOURce:VOLTage:OFFSet<n3>:CHANnels....................720 SOURce:VOLTage:OFFSet<n3>:STATe...................... 718 SOURce:VOLTage:RANGe...........................709 SOURce:VOLTage:RATio..........................720 SOURce:VOLTage:REFerence........................707 SOURce:VOLTage:RMS..........................722 SOURce:VOLTage:SELect..........................721 SOURce:VOLTage:STEReo<n3>:EQUalize....................721 SOURce:VOLTage:TOTal..........................722 SOURce:VOLTage:TOTal:GAIN........................723 SOURce:VOLTage<n2>..........................717 STATus:OPERation:CONDition?........................852 STATus:OPERation:ENABle......................... 852 STATus:OPERation:EVENt?......................... 852 STATus:OPERation:NTRansition........................852 STATus:OPERation:PTRansition........................
  • Seite 930 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S SWITcher:OFFSet:BVSA..........................794 SWITcher:OFFSet:OVSI..........................794 SWITcher:OUTA............................794 SWITcher:OUTB............................795 SWITcher:STATe............................795 SWITcher:TRACking............................795 SYSTem:CASCade:PORTno.........................860 SYSTem:CHNString............................860 SYSTem:COMMunicate:GPIB:ADDRess...................... 860 SYSTem:COMMunicate:GTL.........................860 SYSTem:DISPlay:EXPLanation<n3>:SHOW....................860 SYSTem:DISPlay:EXPLanation<n3>:TEXT....................861 SYSTem:DISPlay:SCPiupdate........................861 SYSTem:MAXChdisp.............................861 SYSTem:MEMory:DATA<n3>........................841 SYSTem:MEMory:FREE..........................842 SYSTem:MEMory:STRing<n3>........................843 SYSTem:PRESet............................861 SYSTem:PROFile:CLIPboard........................861 SYSTem:PROFile:FILE..........................861 SYSTem:PROFile:PRINter..........................861 SYSTem:PROFile:SCReen...........................
  • Seite 931 www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S TRACe:FFT<n2>:LDList:BX?........................763 TRACe:FFT<n2>:LDList:BY?........................763 TRACe:FFT<n2>:LDList:COUNt:AX?......................763 TRACe:FFT<n2>:LDList:COUNt:AY?......................763 TRACe:FFT<n2>:LDList:COUNt:BX?......................763 TRACe:FFT<n2>:LDList:COUNt:BY?......................763 TRACe:FFT<n2>:LOAD:AX?.........................761 TRACe:FFT<n2>:LOAD:AY?.........................761 TRACe:FFT<n2>:LOAD:BX?.........................761 TRACe:FFT<n2>:LOAD:BY?.........................761 TRACe:FFT<n2>:LOAD:COUNt:AX?......................761 TRACe:FFT<n2>:LOAD:COUNt:AY?......................761 TRACe:FFT<n2>:LOAD:COUNt:BX?......................761 TRACe:FFT<n2>:LOAD:COUNt:BY?......................761 TRACe:FFT<n2>:STORe:AY.........................840 TRACe:FFT<n2>:STORe:BY.........................840 TRACe:SWEep<n2>:LDList:AX?........................762 TRACe:SWEep<n2>:LDList:AY?........................762 TRACe:SWEep<n2>:LDList:BX?........................762 TRACe:SWEep<n2>:LDList:BY?........................762 TRACe:SWEep<n2>:LDList:COUNt:AX?...................... 762 TRACe:SWEep<n2>:LDList:COUNt:AY?...................... 762 TRACe:SWEep<n2>:LDList:COUNt:BX?...................... 762 TRACe:SWEep<n2>:LDList:COUNt:BY?......................

  • Seite 932: Liste Der Befehle

    www.allice.de Allice Messtechnik GmbH ® Liste der Befehle R&S TRACe:WAVeform<n2>:LOAD:COUNt:BX?....................761 TRACe:WAVeform<n2>:LOAD:COUNt:BY?....................761 TRACe:WAVeform<n2>:STORe:AY......................841 TRACe:WAVeform<n2>:STORe:BY......................841 TRIGger:CHANnel............................751 TRIGger:COUNt.............................752 TRIGger:DELay............................. 752 TRIGger:FREQuency:VARiation........................752 TRIGger:SOURce............................752 TRIGger:TIMer...............................752 TRIGger:VOLTage:VARiation........................752 Bedienhandbuch 1411.1055.31 ─ 09...

  • Seite 933: Index

    www.allice.de Allice Messtechnik GmbH ® Index R&S Index Symbole Analog-Generator ............206 Analogen Generator konfigurieren ........708 -2π..0 ................469 Analoger 8-Kanal-Generator ........... 206 -180..180° ................469 Analysator wählen ............739 -360..0° ................469 Analysator-Filter ......374, 392, 408, 419, 440 -π..+π ................469 Analysator-Status ............
  • Seite 934 www.allice.de Allice Messtechnik GmbH ® Index R&S Ausgangspegelbegrenzung ..........210 White Space ............. 672 Auslesen von Messergebnissen ......747, 754 Zeile ................668 Auslesen von Multikanal-Datensätzen ......765 Befehl (IEC) Auslesen von Trace-Datensätzen ........756 Zulässigkeit ............... 674 Auswahlrahmen .............. 589 Befehlsreihenfolge (IEC) ..........
  • Seite 935 www.allice.de Allice Messtechnik GmbH ® Index R&S Channel ........... 224, 239, 329, 342, 536 DC Offset Play ................269 Arbitrary ..............267 Universal ..............283 Chirp ................. 278 Channel 1 ................ 447 DFD ................260 Channel 2 ................ 447 Mod Dist ..............258 Channel Descr.
  • Seite 936 www.allice.de Allice Messtechnik GmbH ® Index R&S Error-Queue-Abfrage ............696 ESE (Event Status Enable) ..........685 E-EDID ..............237, 340 ESR (Event Status Register) ........... 685 Edge Trig ................. 356 Ethernet ................46 Edge Trig Ch1 ..............356 Ethernet-Schnittstelle (LAN) ..........898 Edge Trig Ch2 ..............
  • Seite 937 www.allice.de Allice Messtechnik GmbH ® Index R&S Bewertungsfilter ............491 Fix 3 s ................393 C Message ............491, 497 Fix 50 ms ..............388, 393 C Weighting ............491, 497 Fix 200 ms ............... 388, 393 CCIR 1k wtd ............491, 497 Fix 1000 ms .............
  • Seite 938 www.allice.de Allice Messtechnik GmbH ® Index R&S Function-Ebene ............... 118 Grenzwertverletzungsanzeige ......... 595 Function-FFT ............423, 428 Grundeinstellung:Status-Reporting-System ....696 Fundamental ............401, 408 Grundwellenunterdrückung ..........406 Funktionsprüfung .............. 40 Gruppenlaufzeitmessung ..........785 GUI Control ..............514 Gain Universal ..............287 Halt ..................
  • Seite 939 www.allice.de Allice Messtechnik GmbH ® Index R&S Integrationszeit ............424, 434 Level THD+N ..............405 Interface Clear ..............896 Limit Interpolation ..............586 Parallelverschiebung ..........558 Interrupt ................692 Symmetr. Verschiebung ........... 559 Interval ..............299, 300 Limit Lower ............555, 590, 610 Chirp .................
  • Seite 940 www.allice.de Allice Messtechnik GmbH ® Index R&S MClk Ratio ............... 227 Muting Mean Freq Play ................270 DFD ................259 Random ..............263 Random ..............264 Meas Channel ..............343 Meas Mode ..... 388, 391, 399, 405, 413, 418, 445 N ..................342 Meas Time ..
  • Seite 941 www.allice.de Allice Messtechnik GmbH ® Index R&S Order Polarity ..............274, 727 Filter ................484 Polstellen ................. 489 Orientation ............... 510 Pos Peak ..............388, 391 Out vs Inp ................ 506 Post-FFT ......... 398, 422, 423, 426, 427 Output A ................506 PPE (Parallel-Poll-Enable) ..........
  • Seite 942 www.allice.de Allice Messtechnik GmbH ® Index R&S Remote Screens ................125 GPIB Address ............508 Select di ................399 SCPI Update ............. 509 Serienabfrage (Serial Poll) ..........693 Remote Desktop ............... 58 Service Request (SRQ) ........684, 692, 705 REN ................. 896 Setting the required generator signal ......
  • Seite 943 www.allice.de Allice Messtechnik GmbH ® Index R&S SPD ................. 237, 339 Stopb Low ............... 486 SPD Info Frame ............237, 339 Notchfilter ..............487 Speaker ................499 Stopb Upp ............... 486 Speichern Notchfilter ..............488 Geräteeinstellungen ..........190 Stopband ................. 485 Messkurven ..............
  • Seite 944 www.allice.de Allice Messtechnik GmbH ® Index R&S SINGLE (Einzelmessung) ......... 353 Trace: Equalizationliste: Speichern ......... 621 SINGLE (terminierte Messung) ......... 354 Trace: Format ..............632 START (Dauermessung) .......... 352 Trace: Grenzwertliste: Format ......... 639 START (Einzelmessung) .......... 353 Trace: Grenzwertliste: Laden .......... 632 START (terminierte Messung) ........
  • Seite 945 www.allice.de Allice Messtechnik GmbH ® Index R&S Utilities Config Panel, Einstellung General Configuration ..Voltage ............299, 300, 501 DC (Gleichspannung) ..........275 Lip Sync ..............289 Sine ................245 Sine Burst ..............254 Value ..375, 378, 388, 393, 401, 408, 419, 435, 461, 464 Universal ............
  • Seite 946 www.allice.de Allice Messtechnik GmbH ® Index R&S Y-Achse ................162 Hauptgitternetzlinien ..........551 Obergrenze ............... 550 Spacing ..............549 Unit ................546 Unterteilung ............551, 552 Y-Achse Untergrenze ............550 y-Achsen-Beschriftung ............ 517 y-Achsen-Skalierung ............517 Y-Source ..............534, 535 Bargraph ..............
