8.3.3 Kommunikationsleitungen
Bedienhandbuch 1411.1055.31 ─ 09

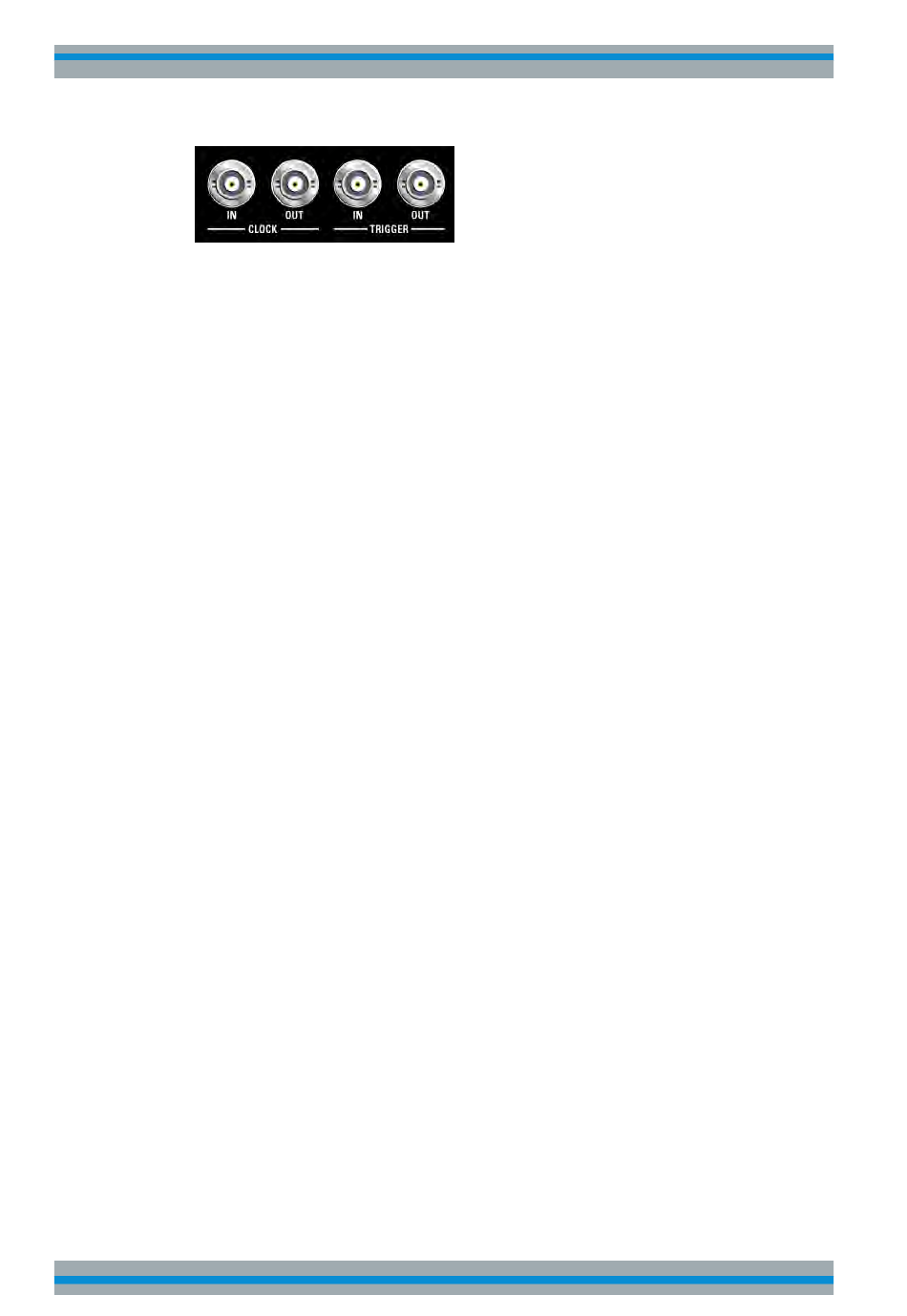

Als Verbindungsleitungen werden handelsübliche 50 Ω BNC-Kabel verwendet.
Der Start der Messwertaufnahme über die Triggerleitung ist derzeit noch nicht imple-
mentiert und erfolgt über die LAN-Verbindung der Geräte! Deshalb muss für die Pha-
senmessung in jedem Gerät ein "Ref Channel" definiert werden, bevorzugt der Kanal 1
(default). Diese Eingänge müssen mit dem Bezugssignal für die Phasenmessung ver-
bunden werden, wie in , Abschnitt "Referenz- und Triggerkanal" dargestellt.
Zur Kommunikation der Geräte untereinander sowie zur Steuerung der Kaskade mit-
tels eines Kontrollrechners werden alle beteiligten Komponenten über einen LAN-
Switch miteinander verbunden.
Die Konfiguration der Kaskade sowie die Einstellung der einzelnen Slaves erfolgt stets
über den Master-R&S UPP. Dieser kann entweder per GUI-Bedienung oder per Fern-
steuerung über LAN oder IEC-Bus mit einem Steuerrechner angesteuert werden.
Als LAN-Switch und LAN-Ethernet-Kabel dienen handelsübliche Zubehörteile.
Allice Messtechnik GmbH
Kaskadierung
Verschaltung einer Kaskade
866
