Bedienhandbuch 1411.1055.31 ─ 09

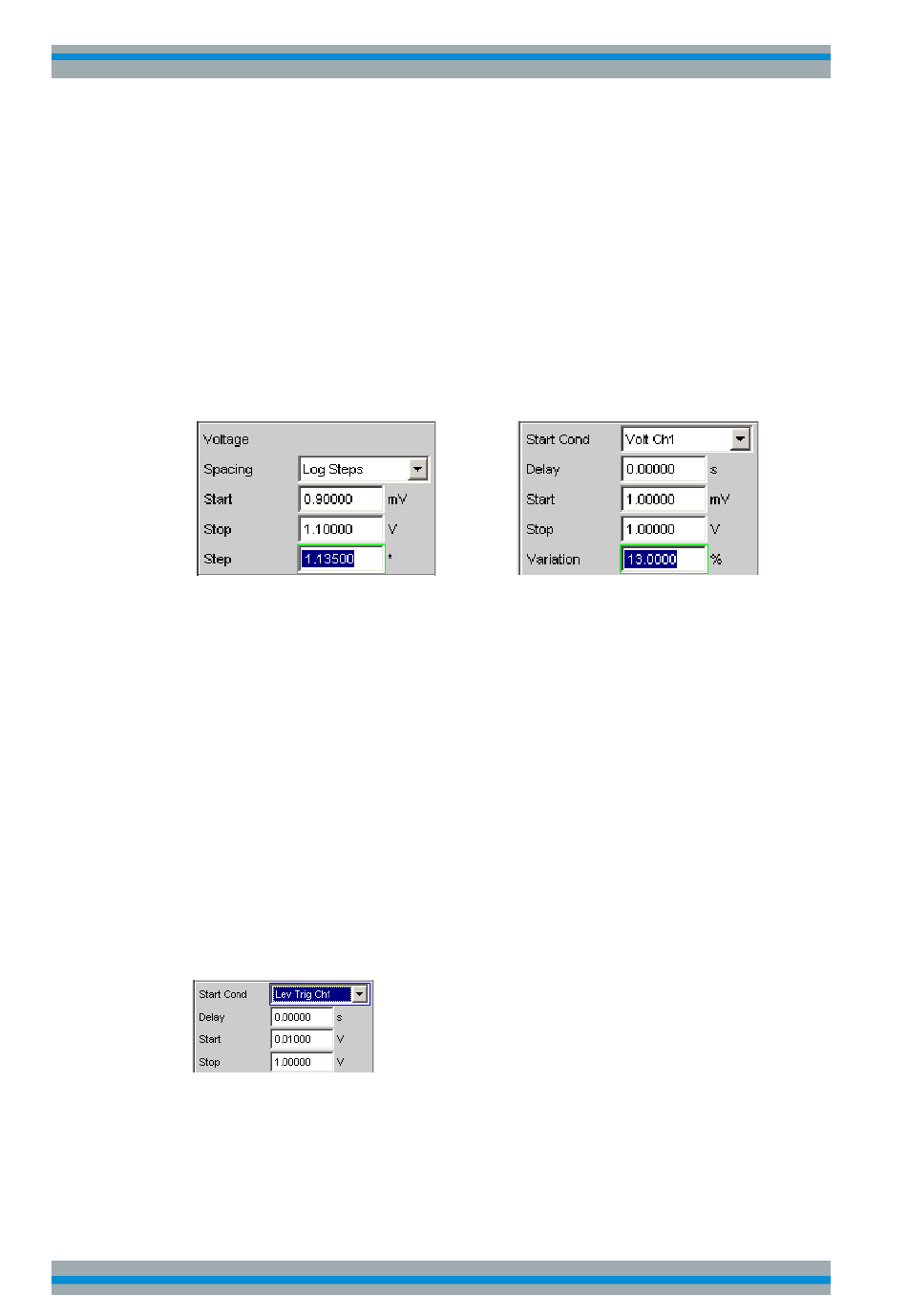

Folgende Regeln zur Sweep-Einstellung des Generators bei externem Sweep müssen
beachtet werden:
●
"Spacing" muss auf "Log Steps" stehen (optional bei Dwell-Sweep).
●
Sweep-Richtung (angegeben durch Reihenfolge von "Start" und "Stop") muss mit
der im Analysator gewählten Aufzeichnungsrichtung übereinstimmen.
●
Sweep-Bereich muss innerhalb des Aufzeichnungsbereichs liegen (optional bei
Dwell-Sweep).
●
Schrittweite (im Generator angegeben als Faktor unter "Step") muss größer sein
als die Variation im Analysator (optional bei Dwell-Sweep).
für Aufwärts-Sweeps (Start < Stop) gilt: Step > 1 + Variation / 100
für Abwärts-Sweeps (Start > Stop) gilt: Step < 1 – Variation / 100
Die Sweep-X-Achse wird immer durch den externen Sweep vorgegeben, auch wenn
der interne Generator das Sweep-Signal erzeugt.
Bei den externen Sweeps bestimmen die Start- und Stopp-Werte die Sweep-Richtung:
Ist der Start-Wert kleiner als der Stopp-Wert, liegt ein Aufwärts-Sweep vor, andernfalls
ein Abwärts-Sweep.
Signaländerungen entgegen der Sweep-Richtung haben unterschiedliche Auswirkun-
gen im Dauer- und Einzelbetrieb:
●
Wurde mit START ein externer Dauer-Sweep gestartet, dann bewirkt jede signifi-
kante Änderung der Frequenz in Richtung von Stop nach Start einen Neustart des
Sweep.
●
Wurde mit SINGLE ein externer Einzel-Sweep gestartet, dann werden Änderungen
in Richtung von Stop nach Start als Störung interpretiert und ignoriert. Ein Mess-
wert jenseits des Stopp-Wertes beendet den Sweep.
Die Verwendung des internen Generators bei pegelgesteuerter Messwert-Trigge-
rung ist zwar nicht verboten, aber in den meisten Fällen nicht sinnvoll.
Bei flankensensitiver Triggerung wird die triggernde Flanke von den Start- und
Stopp-Werten bestimmt: Ist der Start-Wert kleiner als der Stopp-Wert, wird bei positiver
Flanke getriggert, d.h. genau dann, wenn ein Wert unterhalb von Start gefolgt wird von
einem Wert oberhalb von Start.
Externe Sweeps und pegelgesteuerte Messwerttriggerung
Allice Messtechnik GmbH
Gerätefunktionen
364
