R&S
UPP
5.21.5 Gleichspannungsmessung
5.22 Rauschabstandsmessungen
Bedienhandbuch 1411.1055.31 ─ 09
"Fix 50 ms"
Messintervall 50 ms.
"Fix 20 ms"
Messintervall 200 ms.
"Fix 1000 ms"
Messintervall 1000 ms.

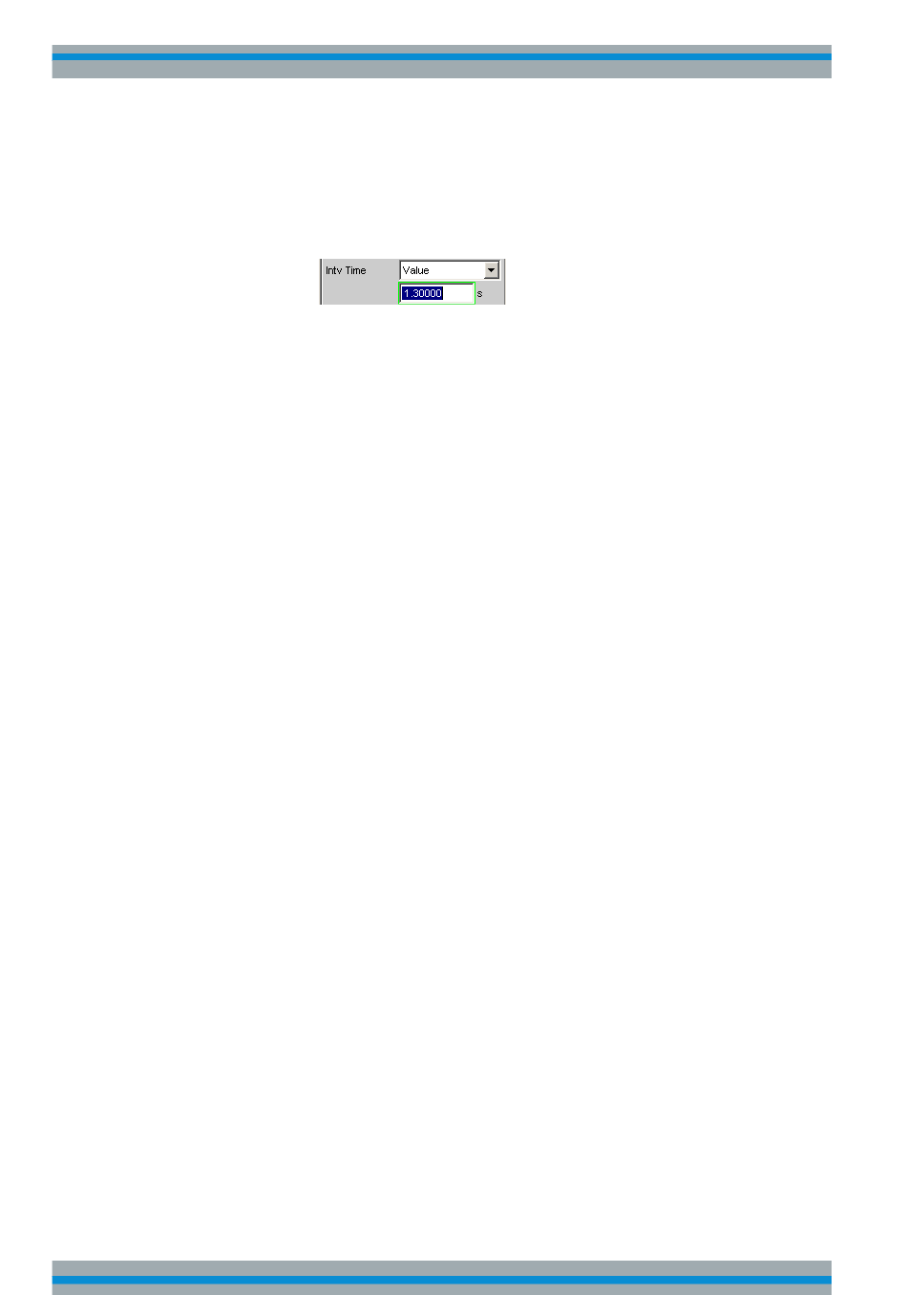

Die Intervallzeit wird in der folgenden Einstellzeile eingegeben.
"Value"
Fernsteuerbefehl:
SENSe<n1>:VOLTage:INTVtime:MODE
SENSe<n1>:VOLTage:INTVtime
Messung des Gleichspannungsanteils eines analogen oder digitalen Signals. Die
"Gleichspannungsmessung" ist keine eigene Messfunktion, sondern wird als Messver-
fahren des Level-Monitors gewählt. Dadurch ist es möglich, neben dem DC-Pegel
gleichzeitig eine beliebige andere Messfunktion durchzuführen, siehe
auf Seite 471.
Die Pegelerfassung erfolgt auf der Monitor-Ebene, d.h. hinter dem Prefilter.
Das verwendete Messverfahren arbeitet mit Nulldurchgangserkennung, um den Pegel-
anteil eines eventuell überlagerten periodischen AC-Signals zu eliminieren, daher ist
die Messzeit nicht konstant, sondern ein ganzzahliges Vielfache der Periodendauer
des überlagerten AC-Signals.
Bei sehr schwachen oder AC-freien Signalen wird die Messzeit nach oben auf 100 ms
begrenzt.
Wird DC als Messfunktion gewählt, dann erfolgt der Hinweis auf den Level-Monitor,
und die zuvor eingestellte Messfunktion bleibt erhalten.
Fernbedienungsbefehl:
SENSe6:FUNCtion
DC
Der R&S UPP bietet Rauschabstandsmessungen ("Signal to Noise-Messungen", "S/N-
Messungen") nach verschiedenen Bewertungsmethoden an. Bei diesen Messfunktio-
nen erfolgt je eine Pegelmessung mit und ohne Signal: Bei der Signal-Messung wird
das eingestellte Generatorsignal ausgegeben, bei der Noise-Messung wird das Gene-
ratorsignal abgeschaltet und der Rauschpegel des Messobjekts gemessen. Das Ver-
hältnis von Signal- zu Rauschmessung wird als Messergebnis angezeigt.
Die S/N-Sequenz besteht aus 2 kompletten Pegelmesszyklen, die unabhängig vonei-
nander durchgeführt und angezeigt werden.
●
Die Messwerte von Level-Monitor und Input-Monitor sowie Post-FFT und Wave-
form werden zunächst für die Signal- und dann für die Rauschmessung dargestellt.
Allice Messtechnik GmbH
Rauschabstandsmessungen
auf Seite 773
auf Seite 773
Gerätefunktionen
"Level Monitor "
389
