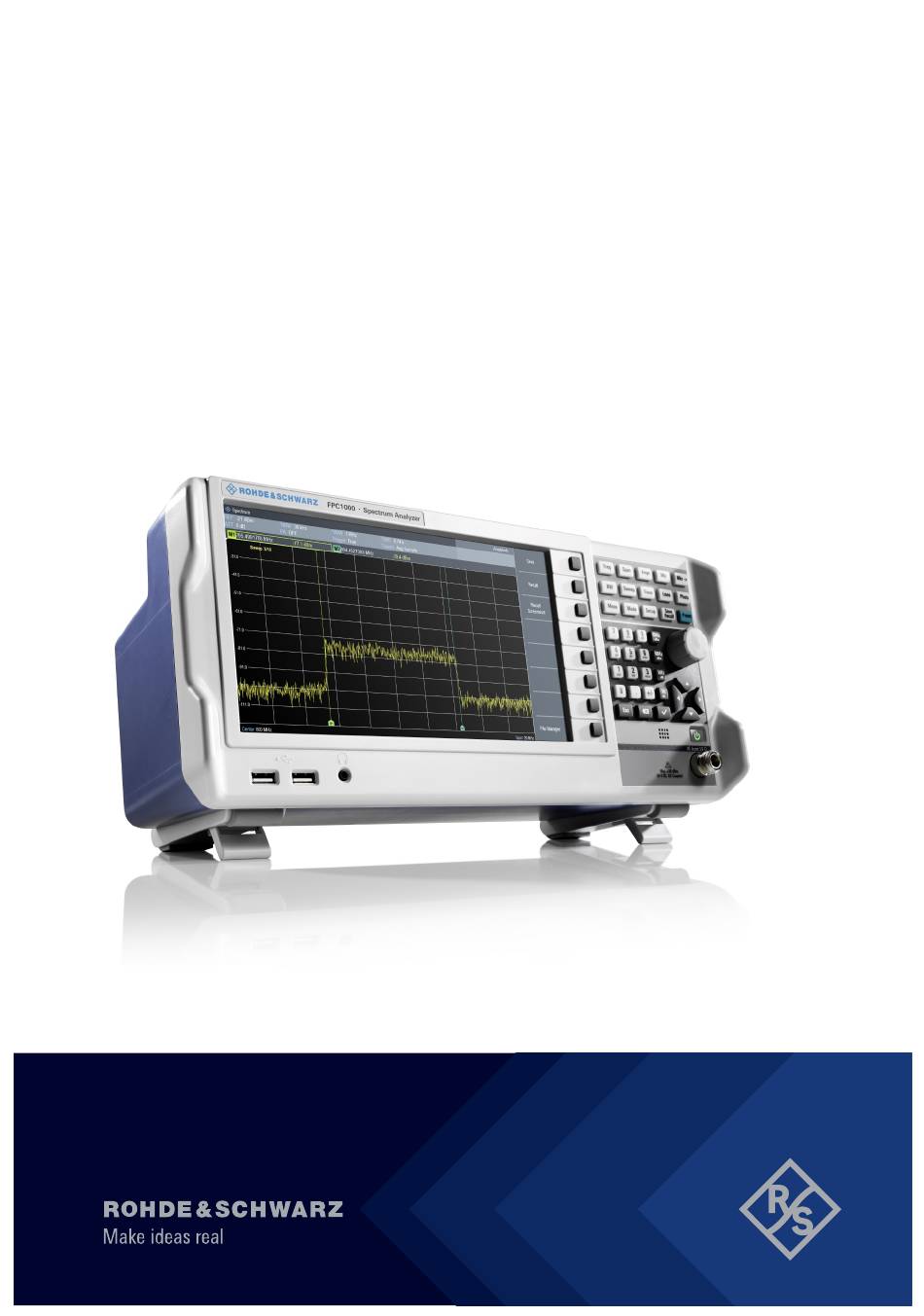

- Seite 1 ® R&S Spektrumanalysator Erste Schritte (=LØ92) 1328740902 Version 05...
- Seite 2 Eigennamen sind Warenzeichen der jeweiligen Eigentümer. ® 1328.7409.02 | Version 05 | R&S Im vorliegenden Handbuch werden Produkte von Rohde & Schwarz ohne das Symbol ® und ohne die Modellbezeichnung angege- ben, z. B. wird R&S ® FPC1000 als R&S FPC angegeben.
-
Seite 3: Sicherheitsinformationen Und Gesetzliche Bestimmungen
® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise 1 Sicherheitsinformationen und gesetzliche Bestimmungen Die Produktdokumentation hilft Ihnen, das Produkt sicher und effizient einzusetzen. Folgen Sie den Anweisungen in diesem Abschnitt und in den folgenden Kapiteln. Bestimmungsgemäße Verwendung Das Produkt ist für die Entwicklung, Produktion und Prüfung elektronischer Bauteile und Geräte in Industrie-, Verwaltungs- und Laborumgebungen vorgesehen. - Seite 4 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise Wenden Sie sich an den Customer Support von Rohde & Schwarz unter http:// www.customersupport.rohde-schwarz.com. Produkt heben und tragen Das Maximalgewicht des Produkts ist im Datenblatt angegeben. Zum sicheren Bewe- gen des Produkts können Sie Hebezeuge oder Transportmittel verwenden, z. B. Hub- wagen und Gabelstapler.
- Seite 5 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise Ergreifen Sie zu Ihrer Sicherheit folgende Maßnahmen: ● Stellen Sie vor dem Einschalten des Produkts sicher, dass die auf dem Produkt angegebene Spannung und Frequenz mit der verfügbaren Spannungsquelle über- einstimmen. Wenn sich das Netzteil nicht automatisch anpasst, stellen Sie den richtigen Wert ein und überprüfen Sie den Nennwert der Sicherung.
-
Seite 6: Kennzeichnungen Am R&S Fpc
Produktkennzeichnung, siehe "Gerätekennung" auf Seite 18 Tabelle 1-1: Kennzeichnungen bezüglich R&S FPC und Umweltschutz Kennzeichnung gemäß EN 50419 zur Entsorgung von Elektro- und Elektronikgeräten am Ende der Lebensdauer des Produkts. Weitere Informationen finden Sie im Bedienhandbuch des Pro- dukts, Kapitel "Entsorgung". -
Seite 7: Korea-Zertifizierung (Kc) Klasse A
2. Wählen Sie den Menüpunkt „Regulatory Information“ in der Kategorie „WiFi“ mit der Taste „Enter“ aus. Der R&S FPC zeigt die gesetzlichen Bestimmungen an, die das Gerät einhält. 1.5 Korea-Zertifizierung (KC) Klasse A 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기... -
Seite 8: Übersicht Über Die Dokumentation
Das Datenblatt enthält die technischen Daten des R&S FPC. Außerdem werden die Optionen und ihre Bestellnummern sowie das optionale Zubehör aufgeführt. Die Broschüre gibt einen Überblick über den R&S FPC und beschreibt seine spezifi- schen Eigenschaften. Erste Schritte 1328.7409.02 ─ 05... - Seite 9 Kalibrierscheine Die Kalibrierscheine Ihres Geräts sind online verfügbar. Besuchen Sie die Produktweb- seite des R&S FPC und wählen Sie den entsprechenden Eintrag aus, um den Kalib- rierschein herunterzuladen. Sie werden auf eine GLORIS-Seite weitergeleitet. https://gloris.rohde-schwarz.com/calcert Geben Sie die Geräte-ID Ihres R&S FPC ein und laden Sie den Kalibrierschein herun- ter.
-
Seite 10: Heben Und Tragen
Transport oder Versand des R&S FPC. 3. Überprüfen Sie das Gerät anhand des Lieferscheins auf Vollständigkeit. 4. Überprüfen Sie den R&S FPC auf eventuelle Schäden. Falls die Lieferung unvollständig oder das Gerät beschädigt ist, setzen Sie sich mit Rohde & Schwarz in Verbindung. -
Seite 11: R&S Fpc Aufstellen
Falls ein Gerät der Klasse A Funkstörungen verursacht, ergreifen Sie geeignete Maßnahmen zu ihrer Beseitigung. 3.4 R&S FPC aufstellen Der R&S FPC kann auf einem Tisch oder in einem Gestell eingesetzt werden. Siehe auch: ● "Produkt aufstellen" auf Seite 4 ●... -
Seite 12: Hinweise Zum Messaufbau
Anleitung. 2. Heben Sie den R&S FPC auf die Höhe des Gestellfachs. 3. Schieben Sie den R&S FPC in das Gestellfach, bis die Halterungen fest im Gestell eingepasst sind. 4. Ziehen Sie alle Schrauben an den Halterungen mit einem Anzugsdrehmoment von 1,2 Nm fest, um den R&S FPC im Gestell zu sichern. -
Seite 13: Anschluss An Das Wechselstromnetz
1. Wählen Sie das Kabel mit dem benötigten Steckertyp aus und verbinden Sie es fest mit dem R&S FPC. 2. Stecken Sie den Netzstecker in die Steckdose, um den R&S FPC mit Strom zu ver- sorgen. Der R&S FPC ist nach den Vorschriften für Schutzklasse EN61010 aufgebaut. - Seite 14 Die "Ein/Aus"-Taste leuchtet grün: R&S FPC ist eingeschaltet und betriebsbe- reit. R&S FPC ausschalten ► Schalten Sie den Netzschalter an der Rückseite des R&S FPC aus (Stellung "O"). Das Gerät wird nicht mehr mit Strom versorgt. Von Spannungsversorgung trennen Das Produkt ist im Standby-Status.
- Seite 15 Kopfhöreranschluss Softkeys Signalquellenausgang Funktionstasten und alphanumerisches Tastenfeld HF-Eingang Ein/Aus-Taste Ein/Aus-Taste Mit der Ein/Aus-Taste wird der R&S FPC eingeschaltet, wenn er an das Stromnetz angeschlossen ist. Weitere Informationen siehe Kapitel 3.7, "Ein- und Ausschalten des R&S FPC", auf Seite 13. Signalquellenausgang Verfügbar am R&S FPC1500.
- Seite 16 HF-Eingang Über den HF-Eingang mit einem Scheinwiderstand von 50 Ω ist ein Messobjekt an den R&S FPC anschließbar. Das Messobjekt wird normalerweise mit einem Kabel und einem geeigneten Stecker (z. B. N-Stecker) angeschlossen. Der Frequenzbereich des HF-Eingangs ist im Datenblatt angegeben.
- Seite 17 ® Geräteübersicht R&S Rückseite 4.2 Rückseite Bild 4-2: Rückseite des R&S FPC Trigger-Eingang / externe Referenz USB-Anschluss (Typ B) Stromversorgung Stromversorgung Der Netzanschluss und der Netzschalter befinden sich in einer Einheit auf der Rück- seite des Geräts. Der Netzschalter kennt die folgenden Zustände.
- Seite 18 Kategorie 5 in einer Sternkonfiguration (UTP ist die englische Abkür- zung für ungeschirmte Doppelleitungen, STP steht für geschirmte Doppelleitungen). USB-Anschluss (Typ B) Über den USB-Anschluss (Typ B) kann der R&S FPC an einen Computer angeschlos- sen und eine Fernsteuerungsverbindung hergestellt werden. Gerätekennung Die eindeutige Gerätekennung ist auf einem Barcode-Etikett an der Rückseite des...
