R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

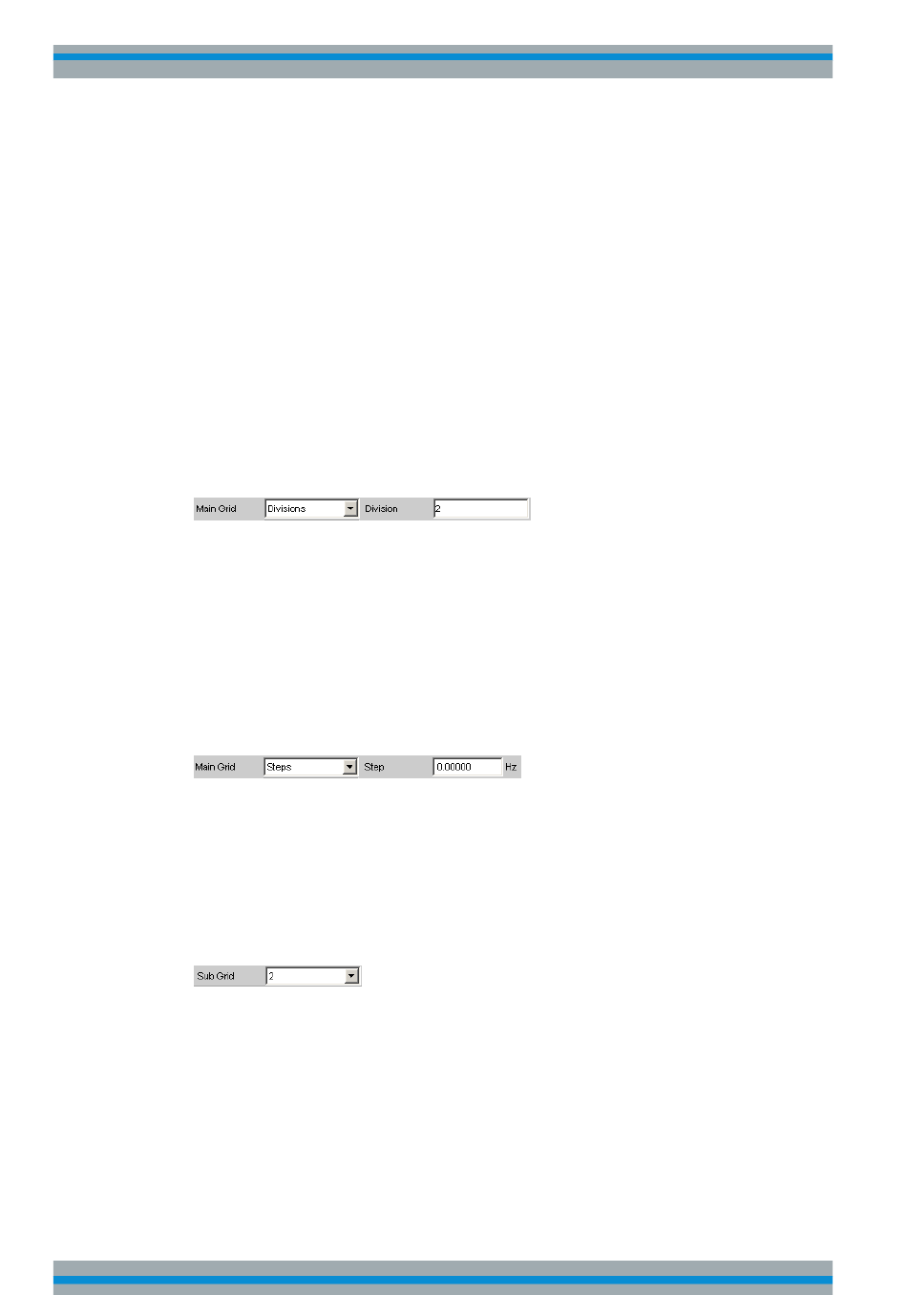

"Divisions"
Bei der Einstellung "Spacing" = "Lin":
Vorgegebene Unterteilung einer linear unterteilten X-Achse durch
Hauptgitternetzlinien.
Die gewünschte Anzahl von Unterteilungen wird in der nachfolgenden
Einstellzeile eingestellt.
Beim Verkleinern des Grafikfensters entfallen diese Hauptgitternetzli-
nien nicht!
"Steps"
Bei der Einstellung "Spacing" = "Lin":
Vorgegebene Unterteilung einer Linear unterteilten X-Achse in einer
festen Schrittweite.
Die Schrittweite wird in der nachfolgenden Einstellzeile eingestellt.
Beim Verkleinern des Grafikfensters entfallen diese Hauptgitternetzli-
nien nicht!
Division
Bei Einstellung Spacing = Lin:
Wert für die Anzahl von Unterteilungen einer linear unterteilten X-Achse durch Haupt-
gitternetzlinien.
Wird hier z.B. der Wert 2 angegeben, so wird die X-Achse in zwei Abschnitte unter-
teilt, d.h., es erscheint eine Hauptgitternetzlinie.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
Step
Bei Einstellung Spacing = Lin.
Wert für die Schrittweite einer linear unterteilten X-Achse durch Hauptgitternetzlinien.
Die Einheit des Wertes ist an die in der Einstellzeile Unit Funct Track gewählten Ein-
heit gebunden.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
Sub Grid
Unterteilung der Hauptgitternetzlinien einer grafischen Darstellung mit Hilfsgitternetzli-
nien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
"Off"
Keine Hilfsgitternetzlinien.
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
569
