R&S
UPP

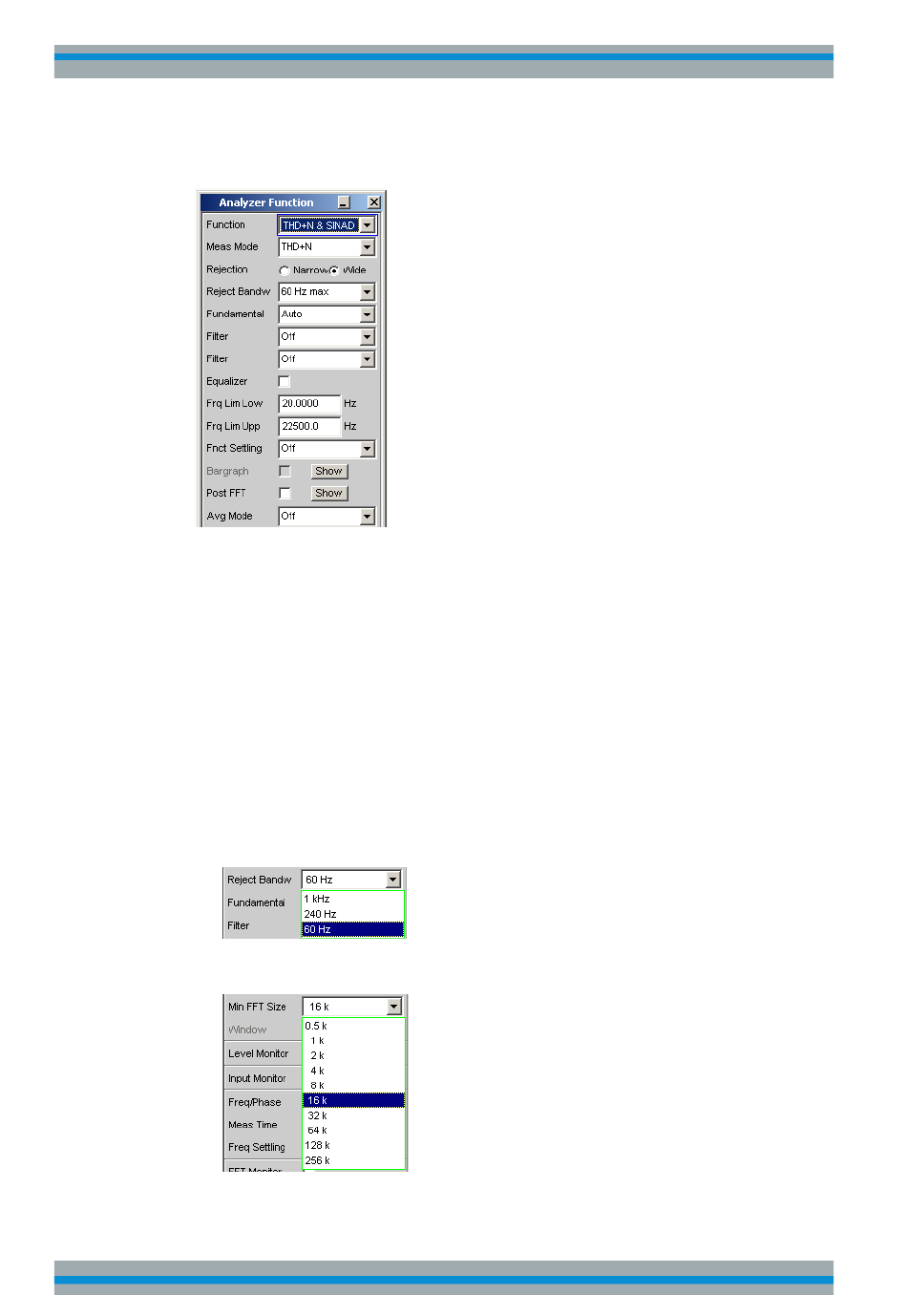

5.23.3 THD+N & SINAD
Bedienhandbuch 1411.1055.31 ─ 09
THD+N & SINAD (total harmonic distortion + noise) ist eine Klirrfaktormessung, die
innerhalb eines wählbaren Frequenzbandes die Energie des breitbandigen Rauschens
ohne die Grundwelle (Restsignal) erfasst und (optional in Bezug zur Gesamtenergie)
anzeigt. Diese Messfunktion erlaubt unterschiedliche Messmodi; außer der Grundwelle
können auch die Oberwellen eliminiert werden, so dass der Messwert nur nichtharmo-
nische Komponenten und Rauschen enthält.
Mit Hilfe einer FFT wird das Spektrum aufgenommen, die Grundwelle ausgefiltert und
die gesamte verbleibende Energie (Restspektrum) – bestehend aus Harmonischen
und breitbandigem Rauschen – innerhalb der mit Frq Lim Low und Frq Lim Upp ange-
gebenen Bandgrenzen berechnet. Die Größe der FFT wird automatisch an die ermit-
telte Grundfrequenz angepasst; je tiefer die Frequenz, desto länger die benötigte FFT
und somit auch die Integrationszeit.
Die Mindestgröße der FFT kann vom Benutzer gewählt werden:
●
implizit durch Wahl der Unterdrückungsbandbreite (bei ausgeschalteter Post-FFT)
●
explizit durch Wahl der Minimalen FFT-Länge "Min FFT Size" bei eingeschalteter
"Post-FFT".
Allice Messtechnik GmbH
Gerätefunktionen
Verzerrungsmessungen
403
