R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

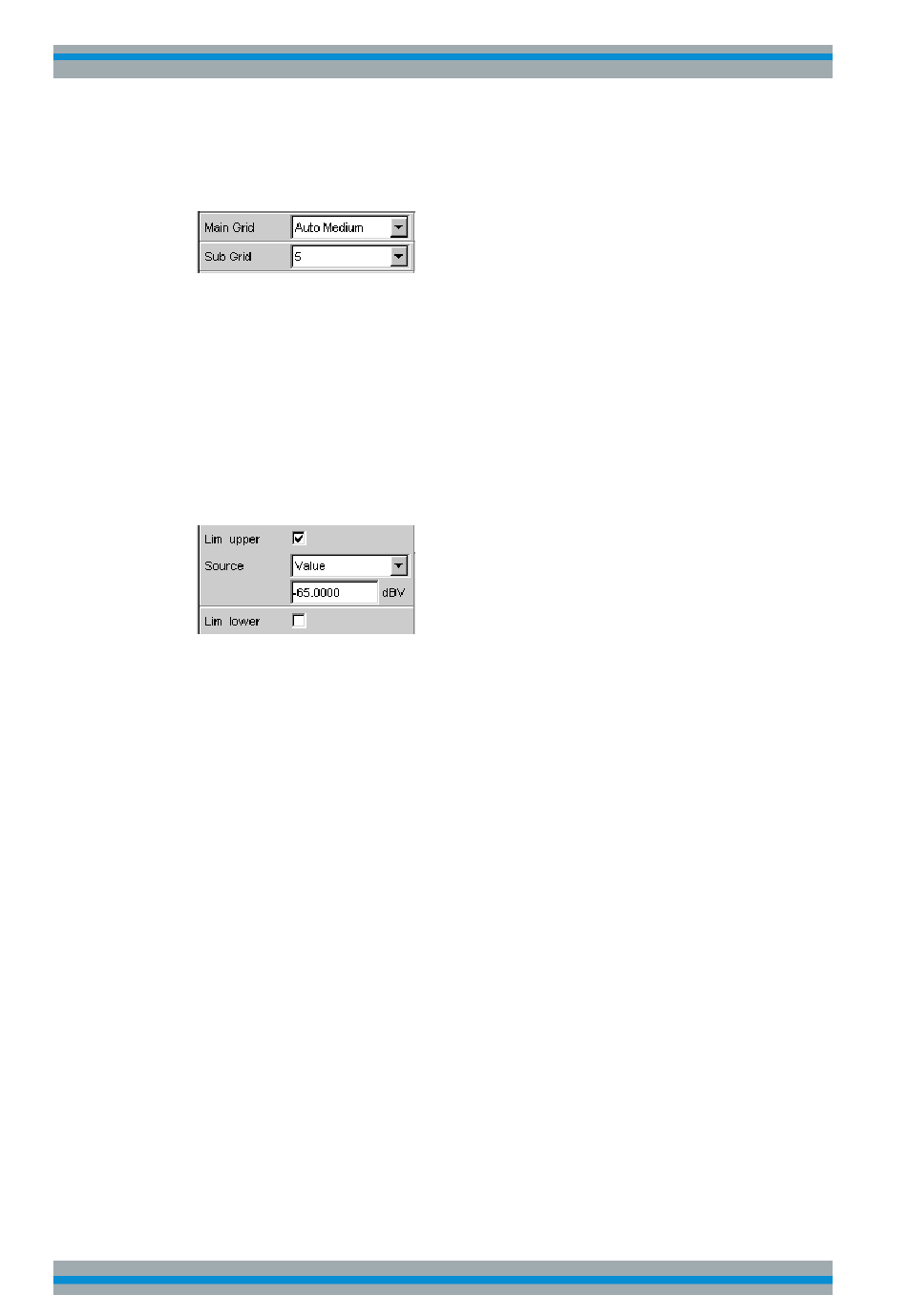

Gitterlinien
Die Einstellungen Main Grid bzw. Sub Grid unterteilen die Balkenanzeige.
Mit verschieden feinen Einstellungen können Hauptlinien eingefügt werden, die mit den
zugehörigen Zahlenwerten beschriftet werden.
Hilfslinien dienen der weiteren Unterteilung, diese Linien werden nicht beschriftet.
Grenzwerte
Für jedes Messergebnis kann ein unterer und/oder ein oberer Grenzwert definiert wer-
den.
Bei eingeschaltetem Grenzwert wird jeder gemessene Wert gegen diesen Grenzwert
verglichen.
Grenzwertkurven werden als rote Linie in die Grafik eingezeichnet.
Jeder Messwert, der einen Grenzwert verletzt, wird in der Kurve durch einen roten
Punkt markiert. Zusätzlich weist im rechten unteren Eck der Grafik ein nach oben bzw.
nach unten gerichteter roter Pfeil bleibend auf die Über- bzw. Unterschreitung des
Limits hin.
Jeder Neustart einer Dauermessung mit START setzt die Grenzwertüberwachung wie-
der zurück. Das Zurücksetzen der Grenzwertüberwachung kann auch mit dem Softkey
"Restart Min/Max, Lim Violation" erfolgen.
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
165
