Bedienhandbuch 1411.1055.31 ─ 09

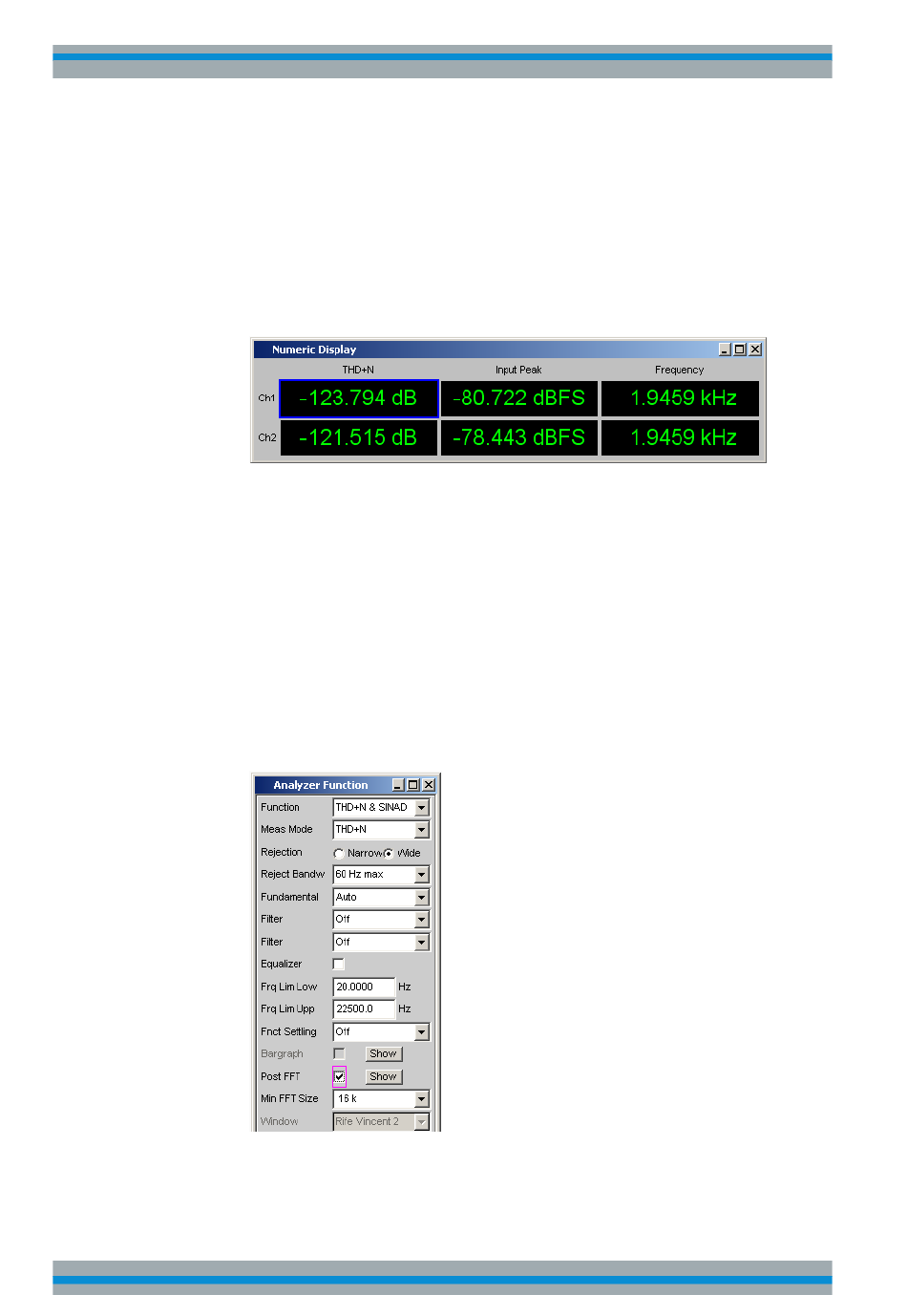

a) Die numerische Messwertanzeige wurde bereits über die Werkseinstellung des
Gerätes geöffnet.
Ist der Prüfling ordnungsgemäß mit dem Audio Analyzer verbunden, so können
die Messwerte für den Klirrabstand bereits in der ersten Spalte abgelesen wer-
den.
In der Default-Einstellung werden THD+N-Werte in dB angezeigt; wird eine
Anzeige in % gewünscht, so kann diese Einheit im Konfigurationspanel "Func-
tion Config" umgestellt werden.
5. Schritt: Darstellung des Spektrums im Grafikfenster
Für die Masse der Klirrabstandsmessungen ist die Angabe des reinen Zahlenwer-
tes bereits ausreichend. Hier soll nun allerdings auch die spektrale Zusammenset-
zung des Ausgangssignals am Prüfling analysiert werden.
Beim Audio Analyzer kann hierzu bei allen Verzerrungsmessungen eine FFT-Ana-
lyse nachgeschaltet werden.
Die hierzu notwendigen Einstellungen werden im folgenden Abschnitt erläutert:
a) Im bereits bei der Einstellung der THD+N-Messung verwendeten Panel "Analy-
zer Function" kann nach der Einstellung der eigentlichen Messfunktion eine
FFT-Analyse nachgeschaltet werden.
Diese wird durch die Tick-Box "Post FFT" aktiviert.
Gegebenenfalls kann die Größe der gewünschten FFT angepasst werden.
b) Um die Ergebnisse der FFT-Analyse grafisch anzuzeigen, wird als erstes in
den Screen 5 gewechselt, der in der Default-Einstellung leer ist.
Allice Messtechnik GmbH
Einführung in die Bedienung anhand von Beispielen
Getting Started
108
