b) Die Einstellzeile "AC/DC Coupl" steht auf "Track", d.h., für alle Kanäle gleich-
zeitig kann AC- und DC-Kopplung im Bedarfsfall mit den beiden Radio Buttons
umgeschaltet werden. Soll das Coupling individuell für jeden Kanal eingestellt
werden, ist die Einstellzeile AC/DC Coupl auf Split zu stellen.
Die Zeile für die Messbandbreite ist bereits passend voreingestellt, ein Vorfilter
wird hier nicht benötigt.
Das zu messende Signal wird über die symmetrischen Eingangsbuchsen zuge-
führt.
Die Autorange-Funktion für alle Kanäle ("Range = Track") ist i.d.R. hier die rich-
tige Einstellung. Soll Range individuell für jeden Kanal eingestellt werden, ist
die Einstellzeile "Range" auf "Split" zu stellen.
Die folgenden Einstellungen sind bereits ebenfalls passend eingestellt.

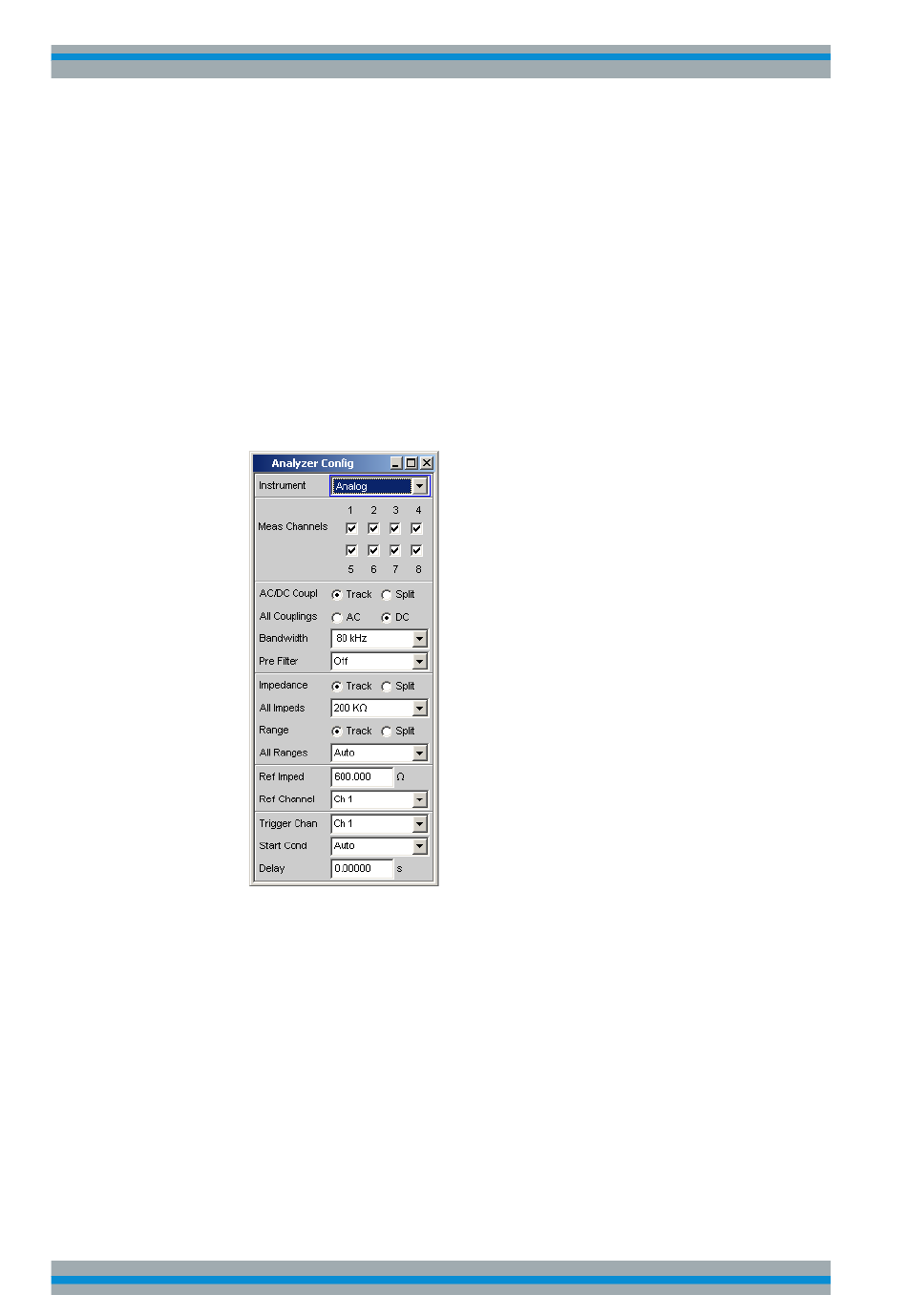

Die Einstellungen im Panel "Analyzer Config" sind damit abgeschlossen.
