5.36.3 Settling der Messfunktion
Bedienhandbuch 1411.1055.31 ─ 09

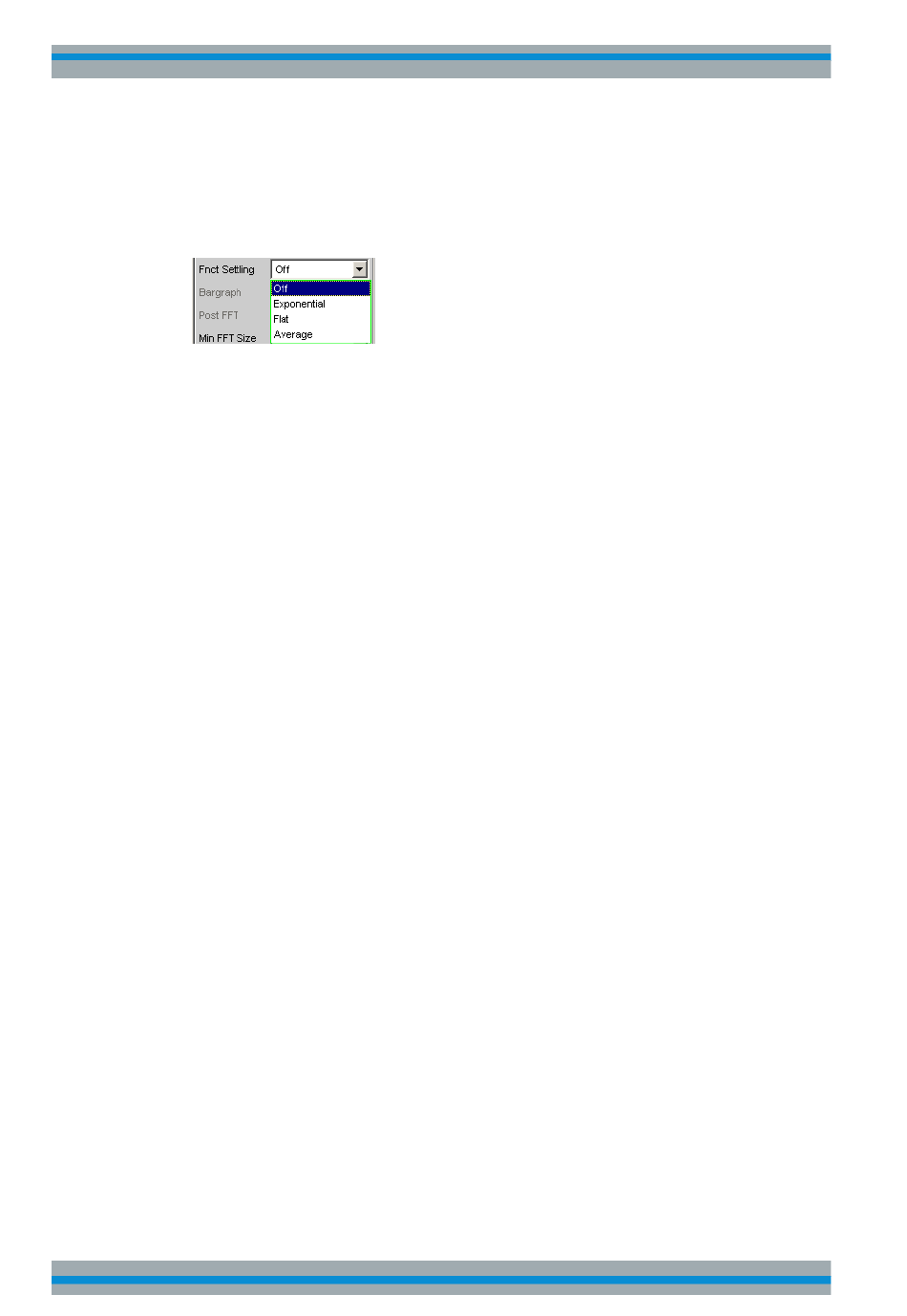

Fnct Settling
Aktivierung des Settlings für Funktionsmesswerte und Wahl des Settling-Verfahrens.
Das Funktionsergebnis wird erst dann gültig, wenn die gewählte Settling-Bedingung
erfüllt ist.
Bei der S/N-Messfunktion und dem S/N-Modus der Pegelmessfunktionen wird die Sig-
nal-Messung und die Noise-Messung jeweils getrennt (als Pegelmesswert) einge-
schwungen und dann der Quotient von Signal zu Noise gebildet.
Function-Settling wird für die meisten Pegelmessfunktionen (außer Rub & Buzz) und
die Verzerrungsmessungen angeboten.
Unabhängig von der gewählten Einheit wird für das Settlingverfahren
●
bei Pegelmessungen das Messergebnis in Volt (analog) bzw. FS (digital) zugrun-
degelegt,
●
bei Verzerrungsmessungen das Messergebnis in % zugrundegelegt.
Hinweis: Für die FFT-Messfunktion wird anstatt des Settlings, das nur für Messwerte
gilt, ein Averaging der FFT-Daten angeboten.(siehe
"Off"
Das Function-Settling ist ausgeschaltet. Sehr kurze Messzeit, da nur
einmal gemessen wird.
Empfohlen, wenn die Einschwingzeit des DUT
●
vernachlässigt werden kann,
●
bekannt ist und über ein festes Delay berücksichtig wird.
"Exponential"
Das Function-Settling ist eingeschaltet und erfolgt nach dem Expo-
nentialverfahren. Da mehrere Messungen durchgeführt werden müs-
sen, ist die Messzeit deutlich länger als bei ausgeschaltetem Settling.
Empfohlen, wenn die Einschwingzeit des DUT nicht über ein festes
Delay berücksichtig werden kann, weil sie
●
nicht bekannt ist,
●
nicht konstant ist
"Flat"
Das Function-Settling ist eingeschaltet und erfolgt nach dem Flat-Ver-
fahren. Da alle Mess-Samples in einem konstanten Toleranzschlauch
liegen müssen, sind i.d.R. mehr Messungen als beim (weicheren)
Exponentialverfahren nötig.
Empfohlen, wenn sichergestellt werden soll, dass mehrere aufeinan-
derfolgende Messungen eingeschwungen sind.
Allice Messtechnik GmbH
Gerätefunktionen
Settling-Verfahren
"Avg Mode "
auf Seite 432).
