R&S
UPP
5.48 Grenzwertüberwachung
Bedienhandbuch 1411.1055.31 ─ 09
Messfunktion geöffneten Kombi-Anzeigen. Bei Multikanal-Instrumenten gibt es keine
individuellen Einstellungen für einzelne Kanäle.
Die Einstellungen für Store Reference, Show Min/Max, Show Lim Low und Show Lim
Upp können deshalb sofort 1 zu 1 im zugehörigen Messergebnis-Konfigurationspanel
abgebildet werden.

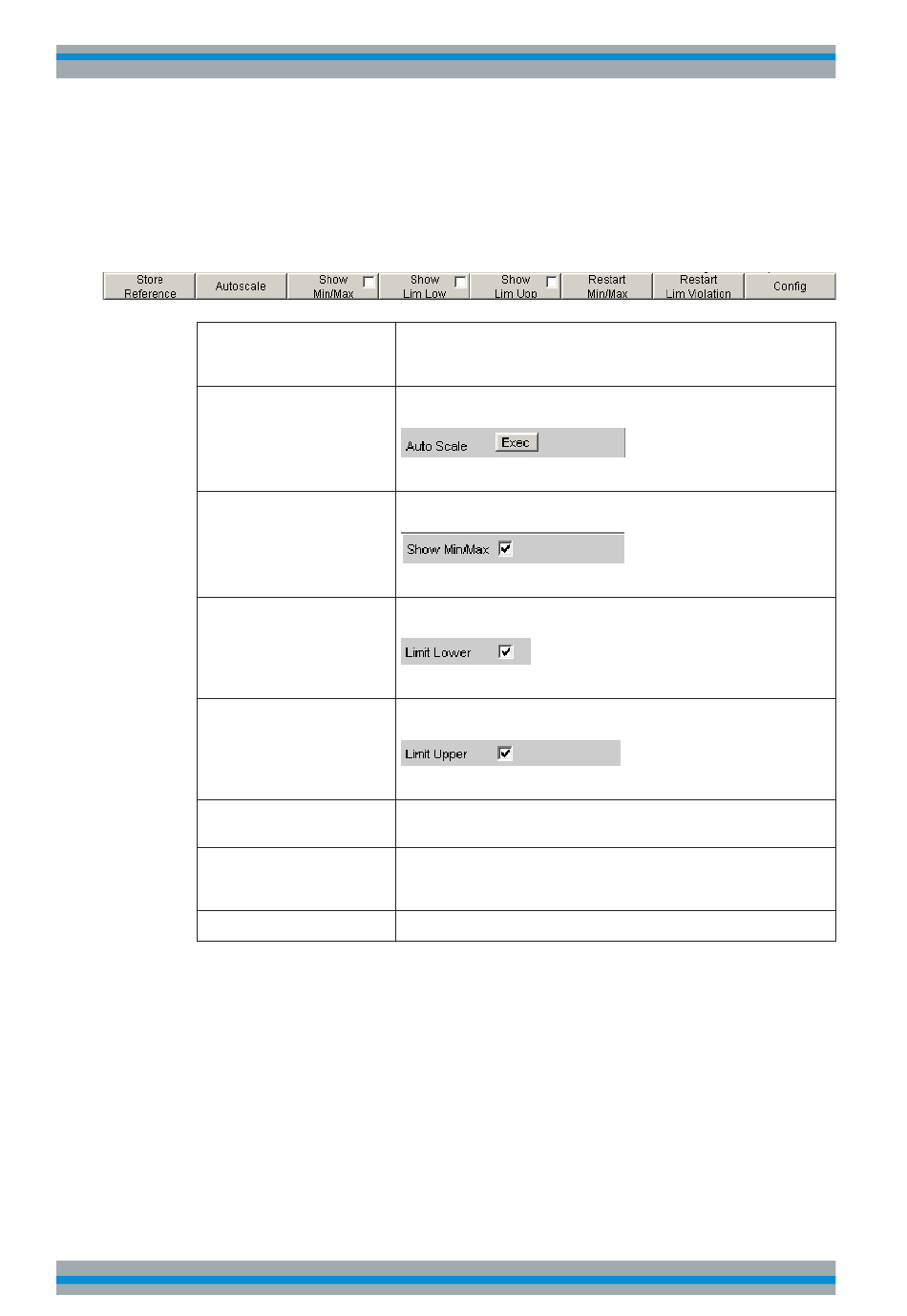

"Store Reference"
"Autoscale"
"Show Min Max"
"Show Lim Low"
"Show Lim Upp"
"Restart Min/Max"
"Restart Lim Violation"
"Config"
Sowohl Kurven- und Balkendarstellungen als auch Messergebnisse können auf Über-
oder Unterschreitung von Grenzwerten oder Grenzwertkurven geprüft werden.
Der aktuelle Messwert wird als Referenzwert gespeichert. Ist als Unit
z.B. die referenzbezogene Einheit dBr gewählt, errechnet sich der
nächste Messwert zu 0.0 dBr.
Einmalige Skalierung der Balkenanzeige anhand der Minimal- und Maxi-
malwerte. Entspricht
im zugehörigen Konfigurationspanel.
Wenn das Häkchen gesetzt ist, werden die Min/Max-Werte angezeigt.
Entspricht
im zugehörigen Konfigurationspanel.
Wenn das Häkchen gesetzt ist, wird der untere Grenzwert angezeigt.
Entspricht
im zugehörigen Konfigurationspanel.
Wenn das Häkchen gesetzt ist, wird der obere Grenzwert angezeigt. Ent-
spricht
im zugehörigen Konfigurationspanel.
Setzt die Min/Max-Wert-Aufzeichnung zurück, um erneut mit dem Auf-
sammeln der Messwerte zu beginnen. Entspricht START
Setzt die rote Farbmarkierung (Messwert, Balken und Grenzwert) für die
Kennzeichnung einer Grenzwertverletzung zurück und beginnt erneut mit
einer Prüfung auf Grenzwertverletzung.
Öffnet das Konfigurationspanel zu dieser Kombi-Anzeige.
Allice Messtechnik GmbH
Gerätefunktionen
Grenzwertüberwachung
615
