R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Durch Betätigen des Druckknopfs "Show" wird die Waveform-Grafik geöffnet. Das
Schließen der Grafik kann – wie bei jedem anderen Fenster – mit der Maus über die
Titelleistenschaltfläche
"deaktiviert"
Waveform-Monitor ausgeschaltet
Empfohlen zur Erhöhung der Messgeschwindigkeit (z.B. bei Sweeps
oder Fernsteuerbetrieb).
"aktiviert"
Waveform-Monitor eingeschaltet; es erscheinen die oben dargestell-
ten Einstellzeilen.
Fernsteuerbefehl:
SENSe7:FUNCtion
ON | OFF

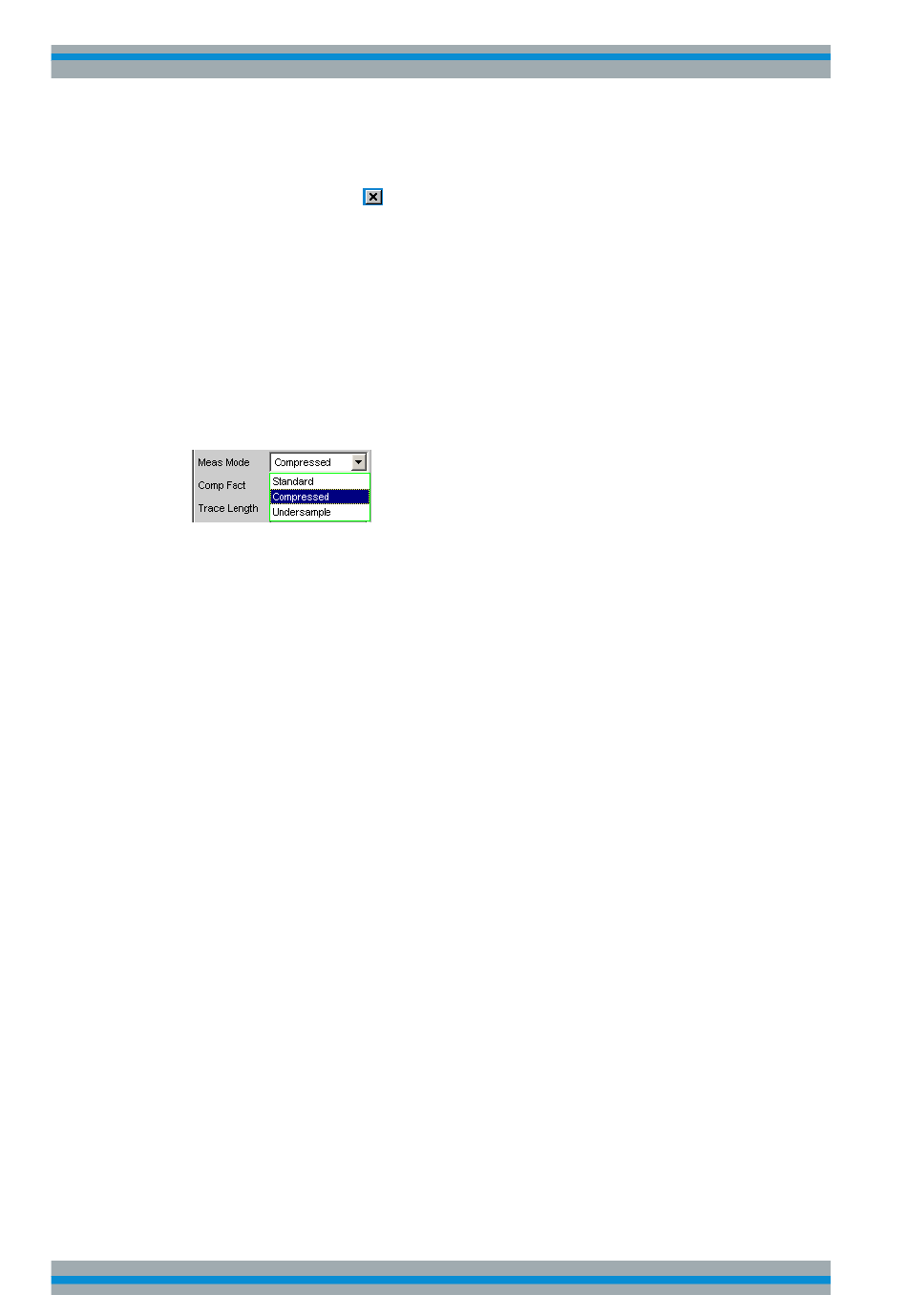

Meas Mode
Wahl der Betriebsart.
"Standard"
Unkomprimierte Aufzeichnung aller Samples. Es können maximal
480000 Samples gespeichert werden. Die erreichbare Aufzeich-
nungslänge hängt nur von der Bandbreite (analog) bzw. Abtastrate
(digital) ab; bei 48 kHz Abtastrate bzw 22 kHz analoger Bandbreite
beträgt sie z.B. 10 s.
Empfohlen für kurze Aufzeichnungen (maximal einige Sekunden) und
bei periodischen Signalen.
"Compressed"
Durch Spitzenwertgleichrichtung komprimierte Aufzeichnung der
Samples. Durch Angabe des Kompressionsfaktors Comp Fact (n) in
der folgenden Bedienzeile wird über jeweils n aufeinanderfolgende
Samples der höchste Betrag ermittelt und dieser Spitzenwert als Ein-
gangssignal der Waveformfunktion verwendet. Die maximal erreich-
bare Aufzeichnungsdauer erhöht sich um den Faktor n.
Da diese Waveform nur positive Daten enthält, ist eine logarithmische
Darstellung möglich.
Empfohlen zur Aufzeichnung von Signalen, wenn die Standard-Auf-
zeichnungsdauer nicht ausreicht oder nur der Verlauf der Spitzen-
werte (Hüllkurve) von Interesse ist.
Hinweis: "Delay Ch1" oder "Delay Ref Chan" (nur bei Messfunktion
"FFT") kann in diesem Modus nicht verwendet werden und wird daher
auf 0 s gestellt.
geschehen, sofern sie den Fokus hat.
Allice Messtechnik GmbH
Gerätefunktionen
Analyse im Zeitbereich
445
