R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

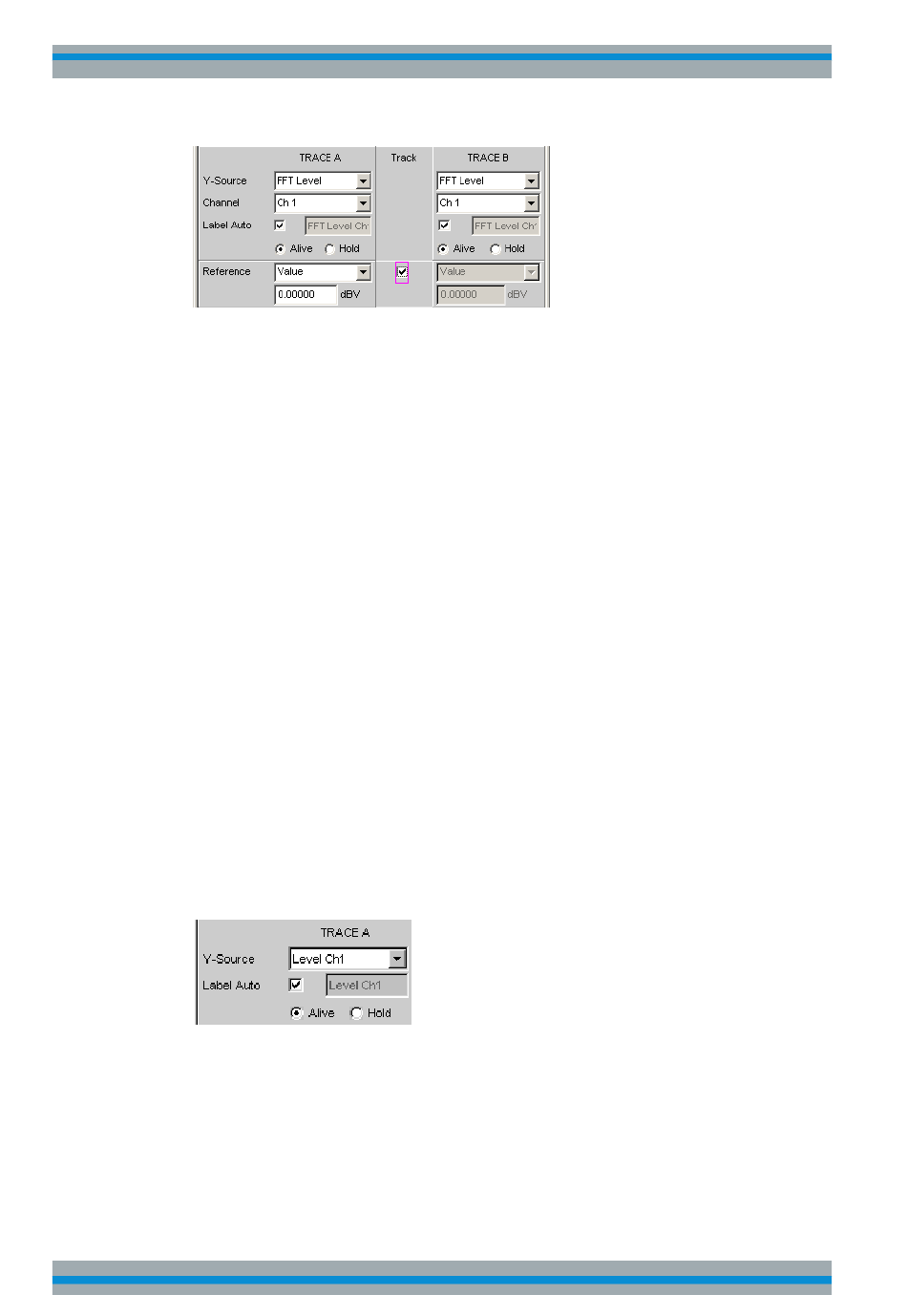

In allen Grafikfenstern können grundsätzlich zwei Messkurven (TRACE A und TRACE
B) auf Y-Achsen über einer X-Achse aufgezeichnet werden. Welche Messfunktionen
auf den Y-Achsen abgebildet werden, wird mit der Einstellzeile "Y-Source" bestimmt.
Bei Multikanal-Analysator-Instrumenten kann mit der Einstellzeile "Channel" der abzu-
bildende Eingangskanal gewählt werden. In den Sweep-Grafiken kann jeder Trace
auch aus mehreren Einzelkurven (Scans) bestehen.
In vielen Fällen sollen Einstellungen für beide Kurvenzüge gelten. Die Track-Boxen
bieten hier die Möglichkeit, in mehrspaltigen Panels Einstellungen von der linken zur
rechten Spalte zu übernehmen, ohne die Parameter ein zweites Mal eingeben zu müs-
sen.
Wird die entsprechende Track-Box aktiviert, so gelten alle Einstellungen innerhalb der
Funktionsgruppe für beide Spalten. Alle Felder mit übernommenen Einstellungen wer-
den in der rechten Spalte als grau schattierte Anzeigefelder dargestellt. Diese können
nicht bedient werden, solange die Track-Funktion aktiviert ist. Ändert sich eine Einstel-
lung im zugrunde liegenden Einstellfeld in der linken Spalte, so wird diese Änderung
auch im Anzeigefeld der rechten Spalte angezeigt.
Dargestellte Werte
Für jeden Trace kann festgelegt werden, welche Daten grafisch dargestellt werden sol-
len. In der Regel werden diese Daten aus der gewählten Messfunktion stammen, es
könnten aber auch gespeicherte Daten (Referenzdaten) abgebildet werden.
Mit Label Auto wird die Y-Achse der Grafik entweder mit der unter Source gewählten
Datenbezeichnung beschriftet (siehe u.a. Beispiel), oder aber der Benutzer kann einen
eigenen Schriftzug definieren.
Mit dem Radio-Button "Hold" kann die grafische Darstellung eingefroren werden.
In einer Grafik können weitere Kurvenzüge (Scans) angefügt werden (Append) oder
einzelne bereits gemessene Kurvenzüge durch neue ersetzt werden (Replace).
Referenzwerte
Für relative Messwertangaben kann hier der Bezugswert eingestellt werden. Dies kann
eine feste Wertvorgabe sein, es können aber auch an anderer Stelle gemessene
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
163
