R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Setzt den linken Wert der X-Achse.
Diese Einstellzeile ist nur dann bedienbar, wenn "Scaling" = "Manual" gewählt ist.
Negative Werte oder der Wert 0.00000 sind bei "Spacing" = "Log" nicht zugelassen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
Fernsteuerbefehl:
DISPlay:SWEep<n2>:X:LEFT

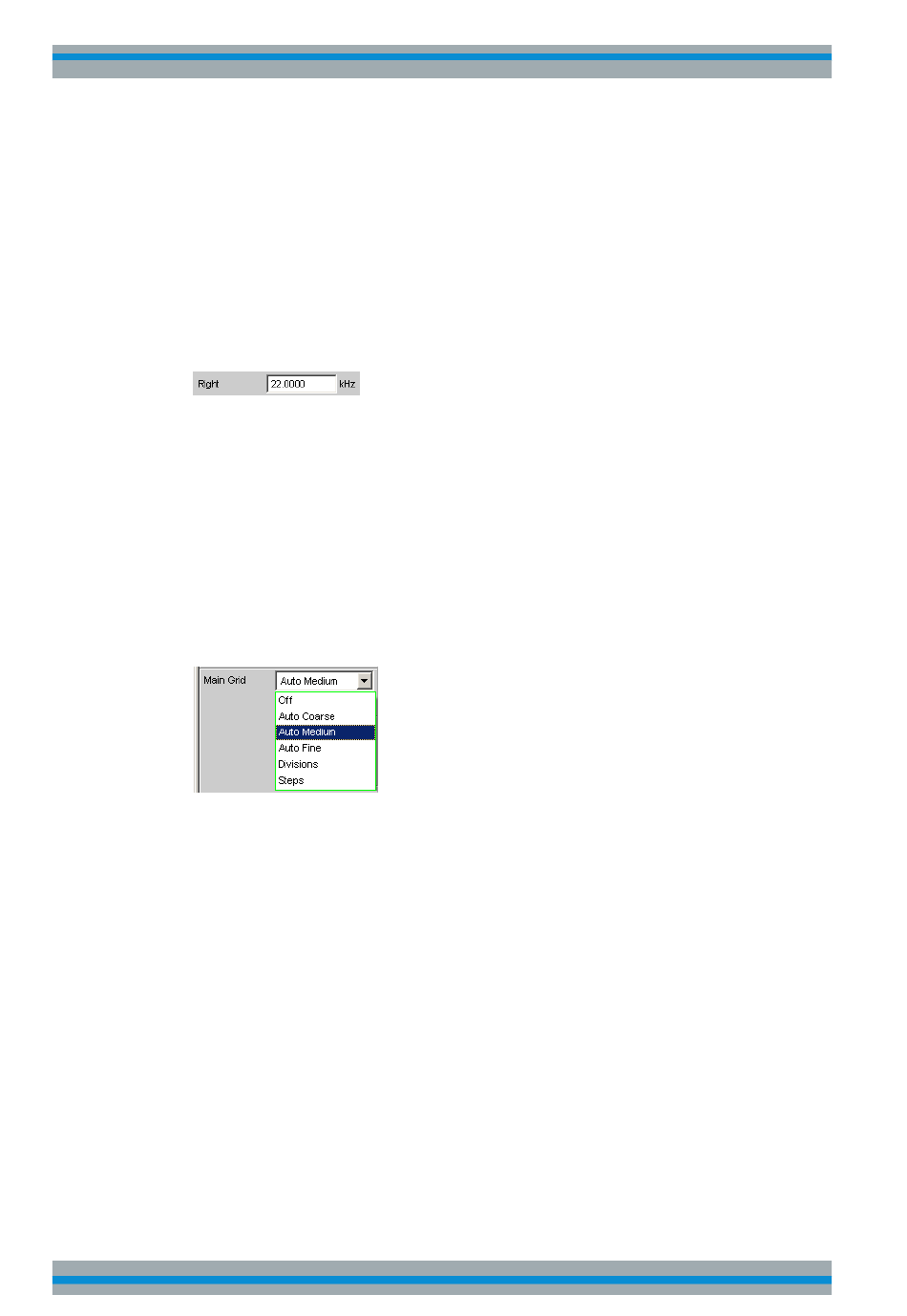

Right
Setzt den rechten Wert der X-Achse.
Diese Einstellzeile ist nur dann bedienbar, wenn "Scaling" = "Manual" gewählt ist.
Der Wert muss immer grösser als der Left-Wert sein.
Negative Werte oder der Wert 0.0000 sind bei "Spacing" = "Log" nicht zugelassen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
Fernsteuerbefehl:
DISPlay:SWEep<n2>:X:RIGHt
Main Grid
Unterteilung der grafischen Darstellung durch vertikale Hauptgitternetzlinien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform
"Off"
Die grafische Darstellung erfolgt ohne Hauptgitternetzlinien.
"On"
Bei der Einstellung "Spacing" = "Log":
Dekadische Unterteilung einer logarithmisch unterteilten X-Achse
durch Hauptgitternetzlinien.
"Auto Coarse, Auto Medium, Auto Fine"
Bei der Einstellung "Spacing" = "Lin":
Grobe, mittlere oder feine Unterteilung einer linear unterteilten X-
Achse durch Hauptgitternetzlinien. Abhängig von den Skalenendwer-
ten erscheinen ein bis zwei, 3 bis 4 oder 8 bis 9 Hauptgitternetzlinien.
Bei Verkleinerung des Grafikfensters können Hauptgitternetzlinien
entfallen.
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
auf Seite 816
auf Seite 816
Gerätefunktionen
568
